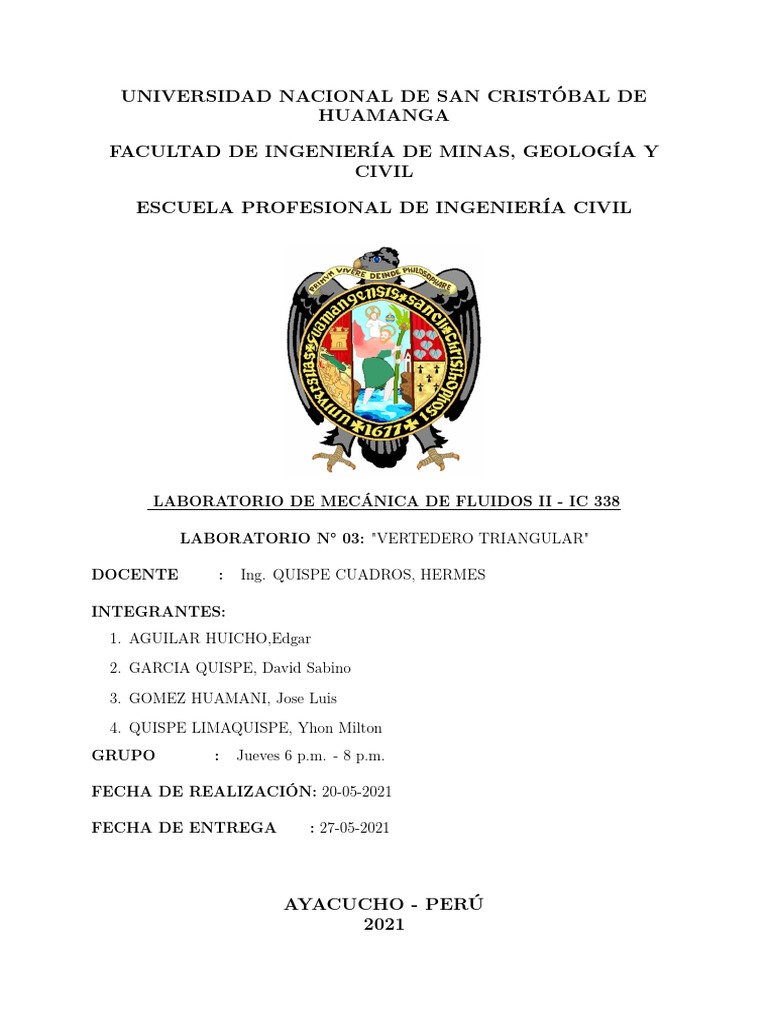

UNIVERSIDAD NACIONAL DE SAN CRISTÓBAL DE

HUAMANGA

FACULTAD DE INGENIERÍA DE MINAS, GEOLOGÍA Y

CIVIL

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

LABORATORIO DE MECÁNICA DE FLUIDOS II - IC 338

LABORATORIO N° 03: "VERTEDERO TRIANGULAR"

DOCENTE : Ing. QUISPE CUADROS, HERMES

INTEGRANTES:
1. AGUILAR HUICHO,Edgar

2. GARCIA QUISPE, David Sabino

3. GOMEZ HUAMANI, Jose Luis

4. QUISPE LIMAQUISPE, Yhon Milton

GRUPO : Jueves 6 p.m. - 8 p.m.

FECHA DE REALIZACIÓN: 20-05-2021

FECHA DE ENTREGA : 27-05-2021

AYACUCHO - PERÚ
2021
CAPÍTULO 0

CONTENIDO

1 OBJETIVOS 1

1.1 GENERALES: 1
1.2 ESPECÍFICOS: 1

2 FUNDAMENTO TEÓRICO 2

2.1 VERTEDEROS 2
2.1.1 FUNCIONES DE UN VERTEDERO . . . . . . . . 2
2.1.2 PARTES CONSTITUTIVAS DE UN VERT-
EDERO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.1.3 CLASIFICACIÓN DE VERTEDEROS . . . . . . 3
2.1.4 VERTEDERO TRIANGULAR . . . . . . . . . . . . . . 7
2.1.5 PROTOTIPO DEL EXPERIMENTO. . . . . . . . 8

3 EQUIPOS E INSTRUMENTOS 9

4 PROCEDIMIENTO DE LABORATORIO: 10

4.1 PROCEDIMIENTO EXPERIMENTAL 10

4.2 RECOLECCIÓN DE DATOS 12
4.3 PRESENTACIÓN DE RESULTADOS 13

5 CONCLUSIONES 14

Ingeniería Civil i
 INTRODUCCIÓN

Con el estudio de MECÁNICA DE FLUIDOS, logramos conocer las propiedades de los

fluidos, interpretar las leyes que determinan su comportamiento para luego aplicar todos
estos conocimientos a situaciones prácticas.

Un vertedero consiste en una obstrucción en un canal, donde se obliga la descarga del fluido
represado, el cual pasa a través de una abertura con forma determinada. Los vertederos
son ampliamente utilizados para medir el caudal a través del canal; para ello se emplea la
relación entre el nivel de líquido aguas arriba del vertedero y el caudal circulante, es decir,
la altura de la superficies del líquido.

Existen varios tipos de vertederos. Para el desarrollo de ésta practica se utilizará un

vertedero en forma triangular y se determinará los caudales de manera semiempírica y
real para luego comparar ambos resultados.

El grupo

Escuela Profesional de Ingeniería Civil

Universidad Nacional de San Cristóbal de Huamanga

 1 1

OBJETIVOS

1.1 GENERALES:

Realizar la calibración del vertedero de cresta delgada de forma triangular.

Ver y conocer el comportamiento de los fluidos en contacto con los vertederos (en
este caso triangular).

Aplicar los conocimientos aprendidos en el curso teórico.

1.2 ESPECÍFICOS:

Determinar el caudal con las fórmulas semiempíricas en vertedero triangular y

comparar con el caudal real.

Estimar el coeficiente de descarga y compararlos con los reportados por otros

investigadores en la literatura.

Ingeniería Civil 1
2
2 1

FUNDAMENTO TEÓRICO

2.1 VERTEDEROS

Cuando un líquido tiene su superficie libre a cota superior a la de alguna pared del
contorno que lo contiene, vierte por ella a causa de la acción de la gravedad, dicha pared
se convertiría en un vertedero.
El vertedero o aliviadero es una estructura hidráulica destinada a permitir el paso libre
o controlado del agua de forma superficial, el agua vierte por este tipo de estructuras o
paredes como consecuencia de la acción de la gravedad.

2.1.1 FUNCIONES DE UN VERTEDERO

Los vertederos pueden tener diferentes funciones entre ellas tenemos:

Lograr que el nivel de agua en una obra alcance el nivel requerido para cualquier
otra función.

Puede constituir un elemento de seguridad, evacuando las aguas en exceso generadas

durante eventos de máximas crecidas.

Permitir el control del flujo de salida en estructuras hidráulicas, como azudes o

presas.

Controlar caudales y alcanzar una disolución entre aguas negras y aguas blancas en
colectores, desviando los caudales requeridos para la depuración.

Sistema para medición de caudales.

2.1.2 PARTES CONSTITUTIVAS DE UN VERTEDERO

Se denomina cresta, umbral o coronación a la parte más alta de la pared sobre

la que vierte el agua.

Paramentos del vertedero son las paredes o taludes que limitan la obra aguas
arriba y aguas debajo de ellas.

Perfil es la forma de su sección transversal

Altura del vertedero es la altura del paramento de aguas arriba, desde la coro-
nación hasta el fondo.

Lámina vertiente es la forma que adquiere el líquido en su vertido por el umbral.

Ingeniería Civil 2
CAPÍTULO 2 FUNDAMENTO TEÓRICO

Longitud de vertedero es la anchura en sentido normal a la lámina vertiente.

Carga h del vertedero es la altura del líquido sobre la coronación, debe ser medida
a cierta distancia del umbral o coronación, aproximadamente a 4h dado que por
aumento de la velocidad en este punto de la cresta, la lámina se deprime ligeramente.

2.1.3 CLASIFICACIÓN DE VERTEDEROS

Los vertederos se clasifican en atención a diversos aspectos:

Según el espesor de la pared:

Vertederos de pared delgada (e/h < 0.67).

Vertederos de pared gruesa o de cresta ancha (e/h ≥ 0.67).

Figura 01: Tipos de vertederos según el espesor de la pared.

Los vertederos de pared delgada sirven para medir caudales con gran precisión, y los de
pared gruesa, como integrantes de una presa u otra estructura hidráulica, se utilizan para
controlar niveles, aunque también se pueden instrumentar como medidores de caudales.

Según su forma geométrica:

En vertederos de pared delgada:

(a) Rectangulares.
(b) Triangulares.
(c) Trapezoidales.
(d) Circulares.

Ingeniería Civil 3
CAPÍTULO 2 FUNDAMENTO TEÓRICO

(e) Semicirculares.
(f) Parabólicos.
(g) Simétricos.
(h) Asimétricos.
(i) Exponenciales.

En En vertederos de pared gruesa:

(a) Rectangulares de arista viva.

(b) De cresta redondeada y talud vertical.
(c) Cresta redondeada y talud inclinado hacia aguas abajo.
(d) De cresta elíptica y talud inclinado hacia aguas abajo.
(e) Vertedero Cimacio o de Creager.

Figura 02: Diferentes formas de vertederos.

Ingeniería Civil 4
CAPÍTULO 2 FUNDAMENTO TEÓRICO

Según la altura de la lámina de agua, aguas abajo:

De acuerdo con el espesor de la lámina de aguas abajo, los vertederos pueden clasificarse
en:

Vertederos de descarga libre.

Vertederos sumergidos o ahogados.

Figura 03: Vertederos operando con lámina libre y lámina sumergida.

Según la longitud de la cresta:

Vertederos sin contracciones laterales (b = B).

Vertederos con contracciones laterales (b < B).

Figura 04: Diferentes vertederos con contracciones laterales.

Ingeniería Civil 5
CAPÍTULO 2 FUNDAMENTO TEÓRICO

Según la posición del plano del vertedero con respecto a la dirección de la

corriente:

Vertederos transversales o normales.

Vertederos laterales (comúnmente llamados aliviaderos).

Vertederos oblícuos.

Vertedero de aducción radial o de pozo.

Figura 05: Vertederos transversales, laterales, oblícuos y de pozo.

Ingeniería Civil 6
CAPÍTULO 2 FUNDAMENTO TEÓRICO

2.1.4 VERTEDERO TRIANGULAR

Este tipo de vertedero se emplea con frecuencia para medir caudales pequeños (inferiores
aproximadamente a 6 (l/s).
En la Figura se muestra un esquema de la geometría de este tipo de vertedero el angulo θ
puede tomar cualquier valor aunque es muy frecuente el angulo de 90°.

para deducir la formula de descarga en un vertedero triangular consideramos el gasto a

través de la pequeña franja elemental dx la longitud de la franja es:

b(H−x)
H

El área de franja es:

b(H−x)
H dx

considerando esta franja como un orificio y despreciando la velocidad de aproximación se

obtiene el caudal:
√ √  1 1

dQ = Hb (H − x) 2gxdx = Hb 2g Hx 2 − x 2 dx

integrando x = 0 ; y x = H se obtiene:
4 √ 3
Q= 15 b 2gH
2

Pero b = 2Htanα, de donde:

√ 5
Qteorico = 8
15 tan α 2gH 2
√ 5
8
Qreal = c 15 tanα 2gH 2

C : coef iciente de descarga

Ingeniería Civil 7
CAPÍTULO 2 FUNDAMENTO TEÓRICO

2.1.5 PROTOTIPO DEL EXPERIMENTO

Figura 06: esquema del vertedero triangular.

Determinar el caudal real mediante el método volumétrico utilizando una jarra

graduada y cronometro.

Calcule el coeficiente Cd.

Para ubicar la medida de Y1, este debe estar ubicado a L>=10H (tirante de agua
en el vertedero).

Modifique el caudal en el canal y determine el valor del tirante e Y1.

Realice el gráfico Caudal Vs tirante.

Ingeniería Civil 8
2

3
3 1

EQUIPOS E INSTRUMENTOS

1. VERTEDERO TRIANGULAR.

2. RECIPIENTE DE 10 LITROS.

3. REGLA MILIMETRADA.

4. SILICONA FRIA.

5. CRONÓMETRO.

Figura 07: Materiales.

Ingeniería Civil 9
 2

3
4 1

4 PROCEDIMIENTO DE LABORATORIO:

4.1 PROCEDIMIENTO EXPERIMENTAL

1. Instale el vertedero sobre el canal, asegurándose que no se presenten filtraciones de

flujo por debajo de este. Es decir, garantice que todo el caudal pase por la abertura
del vertedero.

Figura 08: Colocación de los vertederos.

Ingeniería Civil 10
CAPÍTULO 4 PROCEDIMIENTO DE LABORATORIO:

2. Se vierte agua en el canal correspondiente para el paso de esta sobre el vertedero

triangular (reducido), luego de determina la carga respectiva Para ubicar la medida
de Y1, este debe estar ubicado a L >= 10H (tirante de agua en el vertedero).

Figura 09: Vertido de agua y lectura de h y Tirante.

3. Para los casos anteriores medir el volumen de descarga con un recipiente de 10 L y

el tiempo que demora en llenar cuyo recipiente todo ello se realizara para 5 caudales
diferentes.

Figura 10: Determinación del caudal.

Ingeniería Civil 11
CAPÍTULO 4 PROCEDIMIENTO DE LABORATORIO:

4.2 RECOLECCIÓN DE DATOS

VERTEDERO TRIANGULAR:

h = carga= 2.2cm L = Longitud del tirante = 8.9cm

N° Lectura Volumen Acumulado (ml) Tiempo (seg) Caudal=Vol/Tiempo (cm3 /s)
01 10000 91 109.9
02 10000 89 112.4

Caudal Promedio = 11.11cm3 /s

h = carga= 1.7cm L = Longitud del tirante = 8.1cm

N° Lectura Volumen Acumulado (ml) Tiempo (seg) Caudal=Vol/Tiempo (cm3 /s)
01 10000 152 65.8
02 10000 148 67.5

Caudal Promedio = 66.6cm3 /s

h = carga= 2.2cm L = Longitud del tirante = 8.9cm

N° Lectura Volumen Acumulado (ml) Tiempo (seg) Caudal=Vol/Tiempo (cm3 /s)
01 10000 303 33.0
02 10000 297 33.67

Caudal Promedio = 33.33cm3 /s

h = carga= 1.5cm L = Longitud del tirante = 7.9cm

N° Lectura Volumen Acumulado (ml) Tiempo (seg) Caudal=Vol/Tiempo (cm3 /s)
01 10000 199 50.25
02 10000 199 50.25

Caudal Promedio = 50.25cm3 /s

h = carga= 1.9cm L = Longitud del tirante = 8.4cm

N° Lectura Volumen Acumulado (ml) Tiempo (seg) Caudal=Vol/Tiempo (cm3 /s)
01 10000 124 80.64
02 10000 122 81.96

Caudal Promedio = 81.30cm3 /s

Ingeniería Civil 12
CAPÍTULO 4 PROCEDIMIENTO DE LABORATORIO:

4.3 PRESENTACIÓN DE RESULTADOS

VERTEDERO TRIANGULAR:
Altura de carga (m) Caudal (m3 /s)

0.022 0.000111
0.017 0.000067
0.0125 0.00033
0.015 0.00050
0.019 0.00081

Caudal teórico (m3 ) Caudal (m3 /s) Cd

0.000170 0.000111 0.66

0.000089 0.000067 0.75
0.000041 0.00033 0.81
0.000065 0.00050 0.77
0.000118 0.00081 0.69

Caudal (m3 ) Y (m)

0.000111 0.089
0.000067 0.081
0.00033 0.078
0.00050 0.079
0.00081 0.084

Figura 11: Grafico Caudal Vs Tirante.

Ingeniería Civil 13
 2
3

4
5 1

5 CONCLUSIONES

Se observó de manera satisfactoria el comportamiento de los fluidos en contacto con

los vertederos y los efectos que este tiene de acuerdo al caudal.

Se pudo estimar con éxito el coeficiente de descarga viendo que se aproxima al valor
que establece los diferentes autores .

Se logró establecer experimentalmente fórmulas semiempíricas para los vertederos

triangulares.

En el vertedero de tipo triangular se pudo notar que se produce una mayor concen-
tración de agua por lo que esto dificulta el paso del agua, en consecuencia este tipo
de vertedero no es recomendable para cuando se requiera de un vaciado rápido del
canal en cuestión.

Ingeniería Civil 14
 BIBLIOGRAFÍA

[1] Hidraúlica de tuberías y canales, Rocha F. Arturo, Labograph Industrias E.I.R.L.,

Primera edición.

[2] Mecánica de fluidos, Streeter L. Victor, Wylie Benjamin E., Bedford Keith W.,
Editorial McGraw-Hill, Novena edición.

[3] Mecánica de fluidos, Mott Robert L., Editorial Pearson Educación, Sexta edición.
