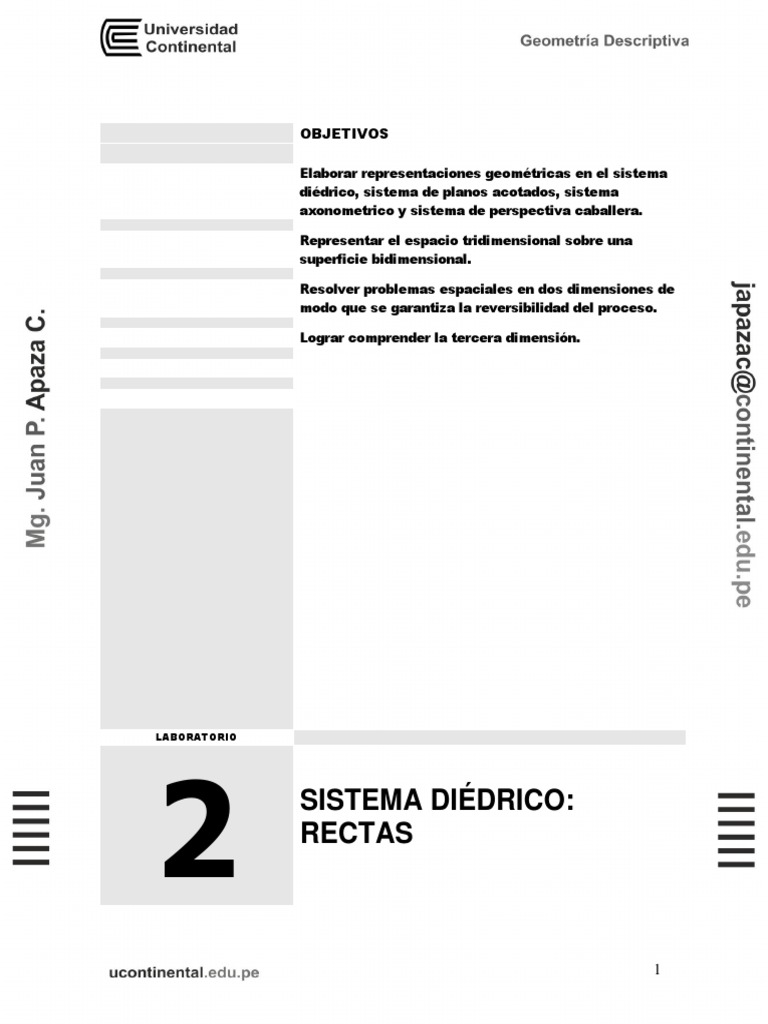

OBJETIVOS
Elaborar representaciones geométricas en el sistema
diédrico, sistema de planos acotados, sistema
axonometrico y sistema de perspectiva caballera.
Representar el espacio tridimensional sobre una
superficie bidimensional.
Resolver problemas espaciales en dos dimensiones de
modo que se garantiza la reversibilidad del proceso.
Lograr comprender la tercera dimensión.
LABORATORIO
2
SISTEMA DIÉDRICO:
RECTAS
1
TEMAS
Homologación y afinidad.
Vistas.
Puntos y rectas.
Planos.
Paralelas y perpendiculares.
Intersecciones.
Distancias y giros.
Abatimiento.
Ángulos.
Curvas y superficies.
MARCO TEÓRICO
2
ACTIVIDADES
Desarrollar y analizar la solución de los siguientes ejemplos.
EJEMPLO 1
Determine la vista vertical del punto “O” sabiendo que pertenece a la recta AB en AutoCAD.
3
SOLUCIÓN
1 Dibujar
4
2 Habilitar capa proyecciones y dibujar
3 Usando comando línea
5
4 Habilitar capa solución y usar línea
5 Usando comando línea
6
6 Habilitar capa proyección y proyectar el punto O
7 Usando línea tamaño 4.
7
8 Habilitar capa solución y círculo de radio 0.125
8
EJEMPLO 2
Determine la vista horizontal del punto “X” sabiendo que pertenece a MN en AutoCAD.
9
SOLUCIÓN
1 Dibujar
10
2 Habilitar la capa proyecciones y proyectar
11
3 Habilitar capa solución y dibujar
4 Usando Línea
12
5 Habilitar capa proyecciones y proyectar X’’
6 Hallar X’’’ y agregar etiquetas.
13
7 Habilitar capa solución y dibujar circulo radio 0.25
14
EJEMPLO 3
Completar la vista vertical del segmento MN sabiendo que corta a la recta AB en AutoCAD.
SOLUCIÓN
1 Dibujar
15
2 Habilitar capa proyecciones y dibujar con línea el punto de corte.
16
3 Habilitar capa solución y dibujar con línea y agregar etiquetas
17
18
EJEMPLO 4
Completar la vista horizontal del segmento PQ sabiendo que corta a XY en AutoCAD.
SOLUCIÓN
1 Dibujar
19
2 Habilitar capa proyecciones y proyectar
20
3 Habilitar capa soluciones y dibujar con linea
21
4 Habilitar capa proyecciones y proyectar
22
5 Habilitar capa soluciones y dibujar
23
24
6 La intersección está a 4.29 en el plano de perfil
7 Habilitar capa solución
25
8 Dibujar círculo de radio 0.25
26
27
EJEMPLO 5
Aplicando cambios de plano. Determine la verdadera magnitud, la pendiente y la vista de punta de la
recta en AutoCAD.
SOLUCIÓN
1 Dibujar
28
2 La VM debe hallara en el plano H. Habilitar la capa 0 y agregar el plano paralelo 1
3 Cambio de plano. Agregar línea paralela
29
4 Cambio de plano. Agregar nombre de planos
30
5 Habilitar capa de proyecciones y proyectar.
6 Habilitar Perpendicular en referencia a objetos
31
32
7 Dibujar líneas de 3 y 6. Utilizar referencia a objetos extensión
33
8 Habilitar capa Solución y dibujar la VM.
34
9 Hallar la pendiente en grados.
10 Vista punta. Agregar plano perpendicular.
35
11 Vista de punta
36
EJEMPLO 6
Aplicando cambios de plano. Determine la verdadera magnitud, la pendiente y la vista de punta de la
recta de la recta en AutoCAD.
SOLUCIÓN
1 Dibujar
37
2 La VM debe hallara en el plano H. Habilitar la capa 0 y agregar el plano paralelo 1
3 Cambio de plano. Agregar línea paralela
38
4 Cambio de plano. Agregar nombre de planos
39
5 Habilitar capa de proyecciones y proyectar.
6 Habilitar Perpendicular en referencia a objetos
40
41
7 Dibujar líneas de 2 y 6. Utilizar referencia a objetos extensión
42
8 Habilitar capa Solución y dibujar la VM.
43
9 Agregar la pendiente
10 Adicionar plano perpendicular.
44
11 Vista de punta.
45
EJEMPLO 7
Trazar por el punto O una recta con una orientación de N30ªO.
SOLUCIÓN
1 El segmento de recta tienen una orientación de N30ºO
46
47
EJEMPLO 8
Completar la vista vertical de la recta AB sabiendo que su pendiente es 30ª negativa.
SOLUCIÓN
1 Dibujar.
48
2 Cambio de plano. Hallar la verdadera magnitud que tienen longitud 3 y pendiente 45.
3 Cambio de plano. Agregar línea paralela
49
50
5 La verdadera magnitud.
51
6 La pendiente es 30º negativa. El punto B debe estar debajo del punto A.
7 Habilitar capa Solución y dibujar la VM.
52
8 Hallamos B’’.
53
EJEMPLO 9
Trazar por el punto O un segmento de 3 unidades de longitud, con una pendiente de 45º positiva y con
una orientación de N30ªO.
SOLUCIÓN
1 El segmento de recta tienen una orientación de N30ºO
54
55
2 Cambio de plano. Hallar la verdadera magnitud que tienen longitud 3 y pendiente 45.
3 Cambio de plano. Agregar línea paralela
56
57
5 La verdadera magnitud es 3. Pendiente positiva de 45ª. P1’’ debe estar encima de O1’’.
58
59
6 Habilitar capa Solución y dibujar la VM.
60
7 Hallar el punto P’
8 Hallar P’’.
61
EJEMPLO 10
En el sistema diédrico. Hallar las proyecciones de la recta r según sus trazas. Determinar la parte
visible y oculta de la recta. Identificar los cuadrantes por donde pasa la recta.
62
SOLUCIÓN
1 Dibujar
2 Habilitar capa solución.
63
64
3 Hallar cuadrantes.
4 Primer cuadrante. Los puntos de la recta pertenecen al primer cuadrante. Línea solida porque el
primer cuadrante es visible.
65
5 Segundo cuadrante. Cualquier punto de la recta pertenece al segundo cuadrante.
4 Línea sólida en el primer cuadrante y línea oculta en los demás cuadrantes. Habilitar paralela y
alargar recta.
66
5 Modificar tipo de línea y escala de línea.
6 Tomar un punto cualquiera como Y’-Y’’ para demostrar que pertence al segundo cuadrante.
67
7 Alargar las líneas
68
8 Tomar un punto cualquiera como Y’-Y’’ para demostrar que pertenece al cuarto cuadrante.
9 Sistema Diédrico. Capa proyecciones.
69
10 Capa solución
70
11 Alargar recta a los demás cuadrantes. Verificar cuadrantes.
71
72
EJEMPLO 11
En el sistema diédrico. Hallar las proyecciones de la recta r según sus trazas. Determinar la parte
visible y oculta de la recta. Identificar los cuadrantes por donde pasa la recta.
73
SOLUCIÓN
1 Dibujar
74
2 Habilitar capa solución.
75
3 Hallar cuadrantes.
76
4 Seleccionar un punto cualquiera para demostrar que las rectas están en segundo cuadrante.
77
5 Alargar las lineas.
6 Primer cuadrante. Los puntos de la recta pertenecen al primer cuadrante. Línea solida porque el
primer cuadrante es visible.
78
5 Seleccionar un punto cualquier y demostrar que están en el primer cuadrante.
6 Linea oculta en los demás cuadrantes. Habilitar paralela y alargar recta.
79
7 Seleccionar un punto cualquiera para demostrar que la recta pertenece al tercer cuadrante.
80
8 Modificar tipo de línea y escala de línea.
81
9 Sistema Diedrico. Capa proyecciones.
10 Capa solución
82
11 Alargar recta a los demás cuadrantes. Verificar cuadrantes.
83
84
85
EJEMPLO 12
Representar la recta en el sistema diédrico con proyección PRIMER ANGULO - DIN en AutoCAD.
SOLUCIÓN
1 Activar la capa planos y dibujar las rectas en los planos de proyección.
86
2 Activar capa proyecciones y proyectar los puntos.
87
88
EJEMPLO 13
Dada la recta en el sistema diédrico. Determinar el punto 1’-1’’ que es la intersección de la recta con
primer BISECTOR. Determinar el punto 2’-2’’ que es la intersección de la recta con segundo
BISECTOR. en AutoCAD.
SOLUCIÓN
1 Activar la capa planos y dibujar las rectas en los planos de proyección.
89
2 Activar capa proyecciones y proyectar los puntos.
90
3 Hallar el ángulo y luego ubicar el punto.
91
4 Habilitar proyecciones.
92
5 El punto 1’-1’’ es la intersección con el primer bisector y tiene la misma cota y alejamiento. Verificar
ángulo
6 Habilitar capa solución. El punto 2’-2’’ es la intersección con el segundo bisector y tiene la misma
cota y alejamiento pero las proyecciones están confundidas.
93
94
95
EJEMPLO 14
Dada la recta HORIZONTAL en el sistema diédrico. Determinar el punto 1’-1’’ que es la intersección
de la recta con primer BISECTOR. Determinar el punto 2’-2’’ que es la intersección de la recta con
segundo BISECTOR en AutoCAD.
96
SOLUCIÓN
1 Activar la capa planos y dibujar las rectas en los planos de proyección.
97
2 Activar capa proyecciones y proyectar los puntos.
98
3 Habilitar capa solución. El punto 2’-2’’ es la intersección con el segundo bisector y tiene la misma
cota y alejamiento pero las proyecciones están confundidas.
99
4 Habilitar capa solución
5 El punto 1’-1’’ es la intersección con el primer bisector y tiene la misma cota y alejamiento. Verificar
ángulo
100
101
102
EJEMPLO 15
Determine la vista horizontal del punto “X” sabiendo que pertenece a MN en AutoCAD.
103
SOLUCIÓN
1 Dibujar
2 Habilitar la capa proyecciones y proyectar
104
105
3 Habilitar capa solución y dibujar
4 Usando Línea
106
5 Habilitar capa proyecciones y proyectar X’’
6 Usando línea hallamos el punto X’’’.
107
7 Agregar etiquetas
108
8 Habilitar capa solución y dibujar circulo radio 0.125
109
EJERCICIOS
110
