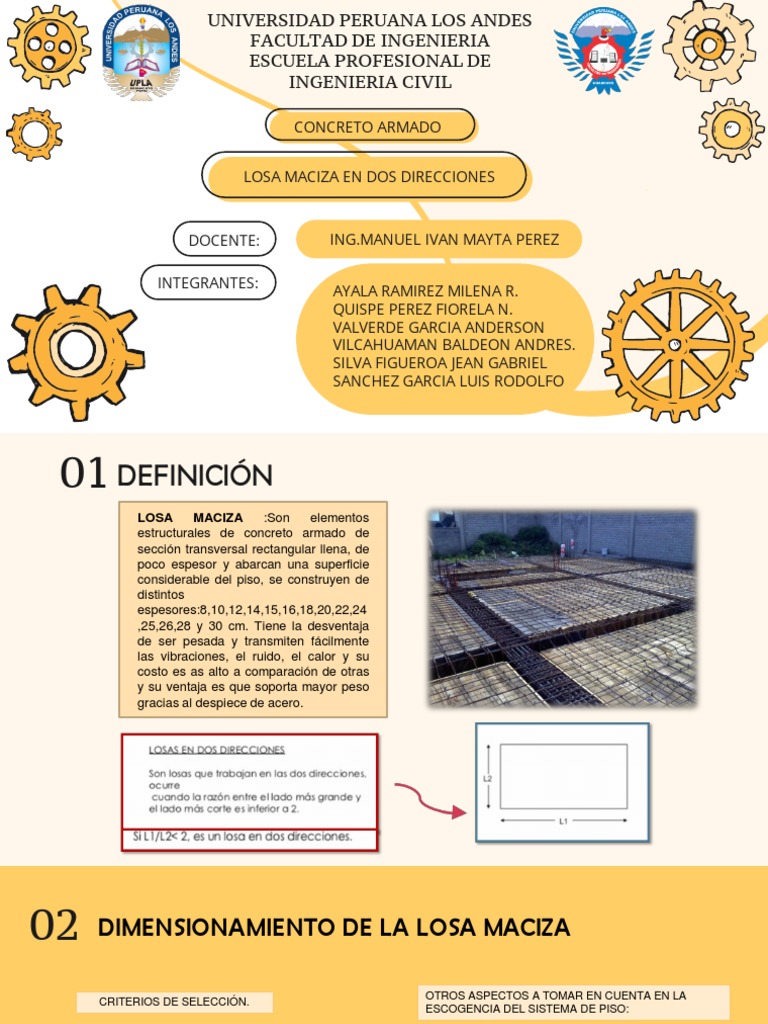

Anderson Valverde GarciaUNIVERSIDAD PERUANA LOS ANDES
FACULTAD DE INGENIERIA
ESCUELA PROFESIONAL DE
INGENIERIA CIVIL
CONCRETO ARMADO
LOSA MACIZA EN DOS DIRECCIONES
DOCENTE: [Link] IVAN MAYTA PEREZ
INTEGRANTES:
AYALA RAMIREZ MILENA R.
QUISPE PEREZ FIORELA N.
VALVERDE GARCIA ANDERSON
VILCAHUAMAN BALDEON ANDRES.
SILVA FIGUEROA JEAN GABRIEL
SANCHEZ GARCIA LUIS RODOLFO
01 DEFINICIÓN
LOSA MACIZA :Son elementos
estructurales de concreto armado de
sección transversal rectangular llena, de
poco espesor y abarcan una superficie
considerable del piso, se construyen de
distintos
espesores:8,10,12,14,15,16,18,20,22,24
,25,26,28 y 30 cm. Tiene la desventaja
de ser pesada y transmiten fácilmente
las vibraciones, el ruido, el calor y su
costo es as alto a comparación de otras
y su ventaja es que soporta mayor peso
gracias al despiece de acero.
02 DIMENSIONAMIENTO DE LA LOSA MACIZA
OTROS ASPECTOS A TOMAR EN CUENTA EN LA
CRITERIOS DE SELECCIÓN.
ESCOGENCIA DEL SISTEMA DE PISO:
La escogencia de uno u otro tipo de losa
viene determinada por varios factores: • Disponibilidad de los equipos y
Cargas. maquinarias. Acceso a la zona donde se
Luces. construye.
• Tiempo de ejecución.
Facilidad constructiva. • Mano de obra calificada.
Costo de materiales. • Almacenaje de los materiales.
Aislamiento térmico. • Disponibilidad de los materiales
Aislamiento acústico. requeridos.
Estética
ESPESORES MINIMOS DE LOSAS EN DOS
DIRECCIONES
Verificar solamente la losa de mayor dimensión
El espesor mínimo se calcula como:
Los sistemas de losas que se pueden
diseñar de acuerdo con este capítulo
incluyen losas planas, placas
planas, losas en dos direcciones y
losas reticulares. Se excluyen las
losas sobre el terreno que no
transmiten cargas verticales
provenientes de otras partes de la
estructura al suelo.
COEFICIENTE PARA
MOMENTO
NEGATIVO
COEFICIENTE DE
MOMENTO POSITIVO
DEBIDO A LA CARGA
MUERTA
CREDITS: This presentation template was created
by Slidesgo, including icons by Flaticon, and
infographics & images by Freepik.
COEFICIENTE DE
MOMENTO POSITIVO
DEBIDO A LA CARGA
VIVA
CREDITS: This presentation template was created
by Slidesgo, including icons by Flaticon, and
infographics & images by Freepik.
SECCIÓN DE LOSA
MACIZA
Consideraciones
sobre el
procedimiento de
diseño
PROCEDIMIENTOSDE
ALCANCE
DISEÑO
El capitulo 13 de la Norma Técnica peruana E-
060 y el capitulo 8 del ACI 318S-14, tratan de Se hace referencia especifica a dos métodos: uno semi
manera especial los sistemas de losas en dos empírico, el métodos del diseño directo y un análisis elástico
direcciones. Sus disposiciones son aplicables a: aproximado, conocido como el método del pórtico
equivalente. Las disposiciones especificas de ambos métodos
Losas apoyadas sobre vigas están limitadas en su aplicación a pórticos ortogonales
Losas planas sometidos a cargas solo a la gravedad.
Placas planas
Losas con viguetas en dos direcciones(losas En la NTP E-060 se hace referencia al método de coeficiente
reticuladas) (item 13.7)
CRITERIOS PARA EL
DIMENSIONAMIENTO
DE LOSAS ARMADAS
EN DOS SENTIDOS
ESPESOR MINIMO DE LOSA
El espesor mínimo de losas con vigas entre apoyos, es función de am,el cual es igual al promedio de los
valores de a correspondiente a las vigas que limitan el paño.
El parámetro a se determina a través de la expresión (NTP E-060,13-3)
ESPESOR MINIMO DE LOSA
ESPESOR MINIMO DE LOSAc
El termino Ln corresponde a la luz libre en la dirección larga medida cara acara de las vigas .el termino
corresponde a la relación de la luz libre en la dirección larga a la luz libre en la dirección corta del paño.
En los bordes discontinuos debe disponerse una viga de borde que tenga una relación de rigidez No
menor de 0.80 o bien aumentar el espesor mínimo requerido por las ecuaciones, por lo menos un 10% en el
panel que tenga un borde discontinuo.
ÁBACOS O PANELES
Para el calculo del refuerzo negativo sobre la columna, el espesor del ábaco por debajo de la losa no se
considera mayor que un cuarto de la distancia entre la cara de la columna o capitel y el borde del ábaco es
mayor, no se tomará en cuenta.
CAPITELES
MÉTODOS DIRECTO
LIMITACIONES:
Deben existir un mínimo de paños continuaos en cada dirección.
Los paños de las losas deben ser rectangulares, con un relación entre la luz mayor y
menor, medidas centro a centro de los apoyos, no mayor de dos.
Las longitudes de paños continuos medidos centro a centro de los apoyos en cada
dirección no deben diferir en mas de un tercio de la luz mayor.
Las columnas pueden estar desalineadas hasta el 10% de la luz (medido en la
dirección del des alineamiento)con respecto a cualquier eje que pase por el centro de
columnas sucesivas.
Todas las cargas deben ser de gravedad y estar uniformemente distribuida en todo el
paño. La carga viva no debe exceder de dos veces la carga muerta, ambas en
servicio.
Para un paño con vigas entre los apoyos en todos los lados, deben satisfacerse la
condición (13-2) para las dos direcciones perpendiculares.
MÉTODO COEFICIENTES
Cada paño de losa debe estar apoyado en todo su perímetro sobre vigas peraltadas
o sobre muros. El peralte de las vigas será como mínimo 1/15 de la luz libre ó 1.5
veces el espesor de la losa, el que sea mayor.
Los paños de las losas deben ser rectangulares, con una relación entre la luz mayor
y menor, medidas centro a centro de los apoyos, no mayor de dos.
Las longitudes de paños contiguos medidos centro a centro de los apoyos en cada
dirección no deben diferir en más de un tercio de la luz mayor.
Todas las cargas deben ser de gravedad y estar uniformemente distribuidas en el
paño. La carga viva no debe exceder 2 veces la carga muerta, ambas en servicio.
Las losas en dos direcciones logran que las
cargas verticales se distribuyan mas uniforme
entre vigas luego estas hacia las columnas y
04 SU PLANTEAMIENTO EN finalmente hacías las zapatas, es decir, las
cargas de diseño sobre cada uno de estos
SISTEMAS ESTRUCTURALES elementos es mas uniforme en comparación
con las anteriores en donde dichos elementos
estarán mas solicitados en una determinada
dirección.
