Teoría Electromagnética II Parcial 1, II Semestre 2020

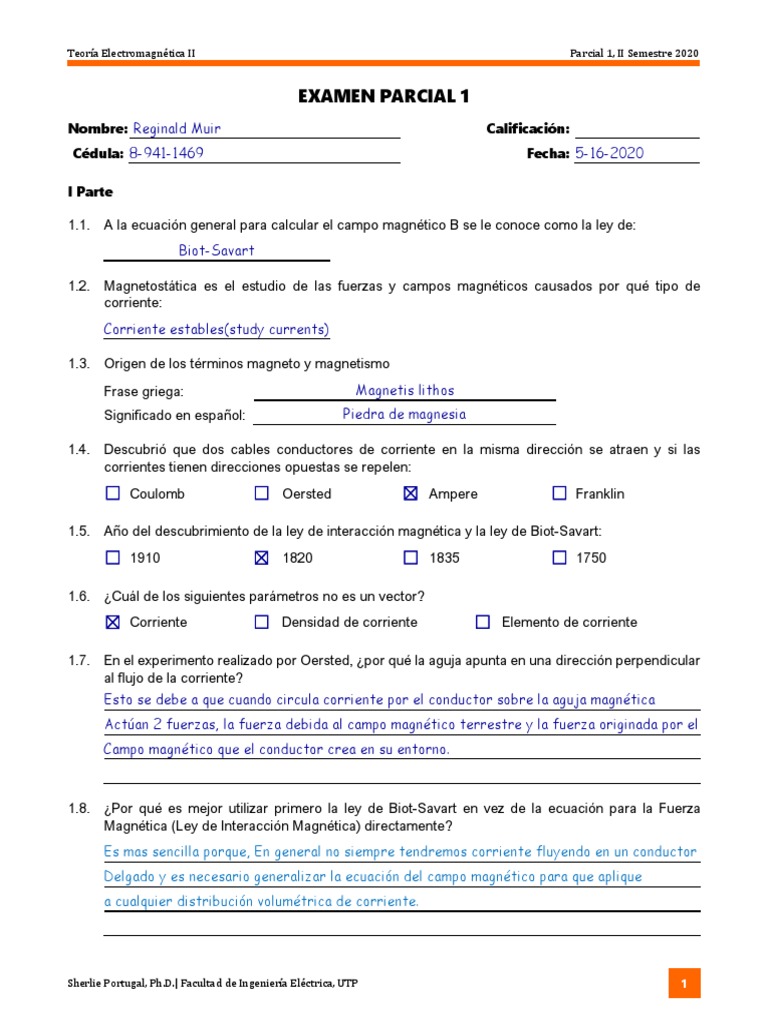

EXAMEN PARCIAL 1
Nombre: Reginald Muir Calificación:
Cédula: 8-941-1469 Fecha: 5-16-2020

I Parte

1.1. A la ecuación general para calcular el campo magnético B se le conoce como la ley de:
Biot-Savart

1.2. Magnetostática es el estudio de las fuerzas y campos magnéticos causados por qué tipo de
corriente:
Corriente estables(study currents)

1.3. Origen de los términos magneto y magnetismo

Frase griega: Magnetis lithos
Significado en español: Piedra de magnesia

1.4. Descubrió que dos cables conductores de corriente en la misma dirección se atraen y si las
corrientes tienen direcciones opuestas se repelen:
☐ Coulomb ☐ Oersted ☒ Ampere ☐ Franklin

1.5. Año del descubrimiento de la ley de interacción magnética y la ley de Biot-Savart:

☐ 1910 ☒ 1820 ☐ 1835 ☐ 1750

1.6. ¿Cuál de los siguientes parámetros no es un vector?

☒ Corriente ☐ Densidad de corriente ☐ Elemento de corriente

1.7. En el experimento realizado por Oersted, ¿por qué la aguja apunta en una dirección perpendicular
al flujo de la corriente?
Esto se debe a que cuando circula corriente por el conductor sobre la aguja magnética
Actúan 2 fuerzas, la fuerza debida al campo magnético terrestre y la fuerza originada por el
Campo magnético que el conductor crea en su entorno.

1.8. ¿Por qué es mejor utilizar primero la ley de Biot-Savart en vez de la ecuación para la Fuerza
Magnética (Ley de Interacción Magnética) directamente?
Es mas sencilla porque, En general no siempre tendremos corriente fluyendo en un conductor
Delgado y es necesario generalizar la ecuación del campo magnético para que aplique
a cualquier distribución volumétrica de corriente.

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 1

Teoría Electromagnética II Parcial 1, II Semestre 2020

II Parte

2.1. Lazo de corriente sometido a un campo magnético uniforme. La fuerza neta experimentada
por el lazo es cero, como fue demostrado en el ejemplo dos del documento 02. Fuerza Magnética
y Campo Magnético. Ahora, demuestre matemáticamente que la fuerza es neta es cero para un
lazo circular y uno cuadrado que se encuentran en medio de un campo magnetostático uniforme.

Figura 2.1. Lazo de corriente cuadrado sometido a un campo magnetostático uniforme.

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 2

Teoría Electromagnética II Parcial 1, II Semestre 2020

Figura 2.2. Lazo de corriente circular sometido a un campo magnetostático uniforme.

2.2. Campo magnético de un lazo circular de corriente

Figura 2.3. Lazo circular de corriente.

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 3

Teoría Electromagnética II Parcial 1, II Semestre 2020

⃗⃗B en cualquier punto del eje del lazo de ⃗⃗B en el centro del lazo circular, es
corriente (eje z) decir z = 0
𝜇𝑜 𝐼𝑎2 𝜇𝑜 𝐼
𝑧̂ 𝑧̂
2[𝑎2 + 𝑧 2 ]3/2 2𝑎

Calcular la expresión matemática del campo magnético para cualquier punto del espacio
alrededor de un lazo circular es mucho más complicado que cuando se calcula sólo a lo largo del
eje del lazo. Por eso, en vez de calcular una ecuación, encuentre una figura o dibuje las líneas de
⃗⃗ alrededor de un lazo circular de corriente. Ahora imagine que debe explicarle a un niño de
B
sexto grado por qué el lazo produce tales líneas de campo magnético. Escriba dicha explicación
debajo de la figura.

Figura 2.4. Líneas de campo magnético de un lazo circular de corriente.

Alambre circular produce el campo magnético en el interior del círculo y fuera del círculo.
El campo magnético alrededor de un alambre circular se calcula mediante la fórmula;
Dirección del campo magnético en el centro del círculo se encuentra con la regla de la
mano derecha. El pulgar indica la dirección del campo magnético de dirección y cuatro
muestran los dedos de la corriente. Por otra parte, podemos mostrar la dirección de la

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 4

Teoría Electromagnética II Parcial 1, II Semestre 2020

corriente dentro del círculo con imágenes siguientes; Cuando aplicamos la regla de la mano
derecha, vemos que la dirección del campo magnético es hacia adentro de la página como se
muestra en la imagen de arriha ya que hemos semicírculo, que ponga 1 / 2 frente a nuestra
fórmula;

2.3. Campo Magnético de un solenoide.

Figura 2.5. Solenoide.

⃗⃗B dentro del solenoide a lo largo de su ⃗⃗B en el centro del solenoide (z = 0)

eje (eje z)

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 5

Teoría Electromagnética II Parcial 1, II Semestre 2020

𝑙 𝑙
𝜇𝑜 𝑁𝐼 (𝑧 + ) (𝑧 − )
𝑧̂ [ 2 − 2
2𝑙 2 2 𝜇𝑜 𝑁𝐼
𝑙
√𝑎2 + (𝑧 + ) √𝑎2 + (𝑧 − 𝑙 ) 𝑧̂
2 2 √(2𝑎)2 + 𝑙 2

Si el solenoide es muy largo (ℓ ≫ a)

⃗⃗B dentro del solenoide a lo largo de su ⃗⃗B en el centro del solenoide (z = 0)
eje (eje z)
𝜇𝑜 𝑁𝐼 𝜇𝑜 𝑁𝐼
𝑧̂ 𝑧̂
𝑙 √2𝑙

Calcule ⃗⃗
B en el centro y en los extremos de un solenoide de 50 cm de diámetro y 1 m de largo,
por el que fluye una corriente de 100 A. El número de vueltas del solenoide es N = 1000. Indique
las ecuaciones apropiadas para este problema:
⃗⃗ en el centro del solenoide (z = 0)
B ⃗⃗ en los externos del solenoide
B
(z = ±½ ℓ)

⃗ = 𝑧̂ 0.112397
𝐵 ⃗ = 𝑧 = ±0.060956
𝐵

Presente la solución numérica aquí. Puede expandir esta celda tanto como lo necesite.

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 6

Teoría Electromagnética II Parcial 1, II Semestre 2020

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 7

Teoría Electromagnética II Parcial 1, II Semestre 2020

En Matlab, simule el campo magnético con los parámetros del problema que acaba de realizar.
Presente la gráfica de ⃗⃗
B (eje y) versus ℓ (eje x). Establezca los límites del eje x desde -ℓ hasta +ℓ.
Haga una segunda simulación con el diámetro igual a 5 cm y una tercera simulación con la fórmula
del solenoide largo (ℓ ≫ a).

Figura 2.6. Simulación del campo magnético dentro de un solenoide.

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 8

Teoría Electromagnética II Parcial 1, II Semestre 2020

Parámetros de la simulación: d = 50 cm, ℓ = 1 m, I = 100 A, N = 1000.

Figura 2.7. Simulación del campo magnético dentro de un solenoide.

Parámetros de la simulación: d = 5 cm, ℓ = 1 m, I = 100 A, N = 1000.

Figura 2.8. Simulación del campo magnético dentro de un solenoide.

Parámetros de la simulación: ℓ = 1 m, I = 100 A, N = 1000.

Compare las Figuras 2.7 y 2.8; ¿qué puede concluir?

En la gráfica 2.8 se observa que solo llega hasta valores muy grandes en el eje Y por ende
es mas grande y finita que la imagen 2.7, ya que la imagen 2.7 en su eje Y llega hasta
valores mayores a 10 ya que el diámetro de la figura cambia su valor y en la figura 2.8 el
diámetro es 0.

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 9

Teoría Electromagnética II Parcial 1, II Semestre 2020

Encuentre una figura que ilustre las líneas de ⃗⃗

B tanto dentro como fuera de un solenoide.
¿Encuentra alguna semejanza a las líneas de campo magnético de un lazo circular de corriente?

Figura 2.9. Líneas de campo magnético de un solenoide.

Es cualquier dispositivo físico capaz de crear un campo magnético sumamente uniforme e

intenso en su interior, y muy débil en el exterior. Un ejemplo teórico es el de una bobina
de hilo conductor aislado y enrollado helicoidalmente, de longitud indeterminada. En ese
caso ideal el campo magnético sería uniforme en su interior y, como consecuencia, afuera
sería nulo.

2.4. Campo magnético de dos cables paralelos. Basado en lo aprendido en clase identifique la
situación correcta de acuerdo al campo magnético:

Cables se Repelen ☐ Atraen ☒ Cables se Repelen ☒ Atraen ☐

Dirección I1 : 𝑀𝑥 Dirección I1 : 𝑀𝑦
Dirección I2 : −𝑀𝑥 Dirección I2: 𝑀𝑦

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 10

Teoría Electromagnética II Parcial 1, II Semestre 2020

2.5. Cable largo y lazo de corriente. ¿En el diagrama que se muestra a continuación, ¿cuál es la
fuerza que siente el lazo cuadrado de corriente debido a la corriente en el cable largo?

Figura 2.4. Lazo de corriente sometido al campo magnético de un cable muy largo.

Sherlie Portugal, Ph.D.| Facultad de Ingeniería Eléctrica, UTP 11

Teoría Electromagnética II Parcial 1, II Semestre 2020

Suponga que el cable largo conduce una corriente de 1000 A, mientras que el lazo conduce 5 A.
Además, r = 10 m y a = 1 m. Calcule la fuerza el valor numérico de la fuerza.
