Cuestionario de preguntas para el BLOQUE 03.

MODELACION DE LAS L/T.

Sistemas de Transmisión de Energía.

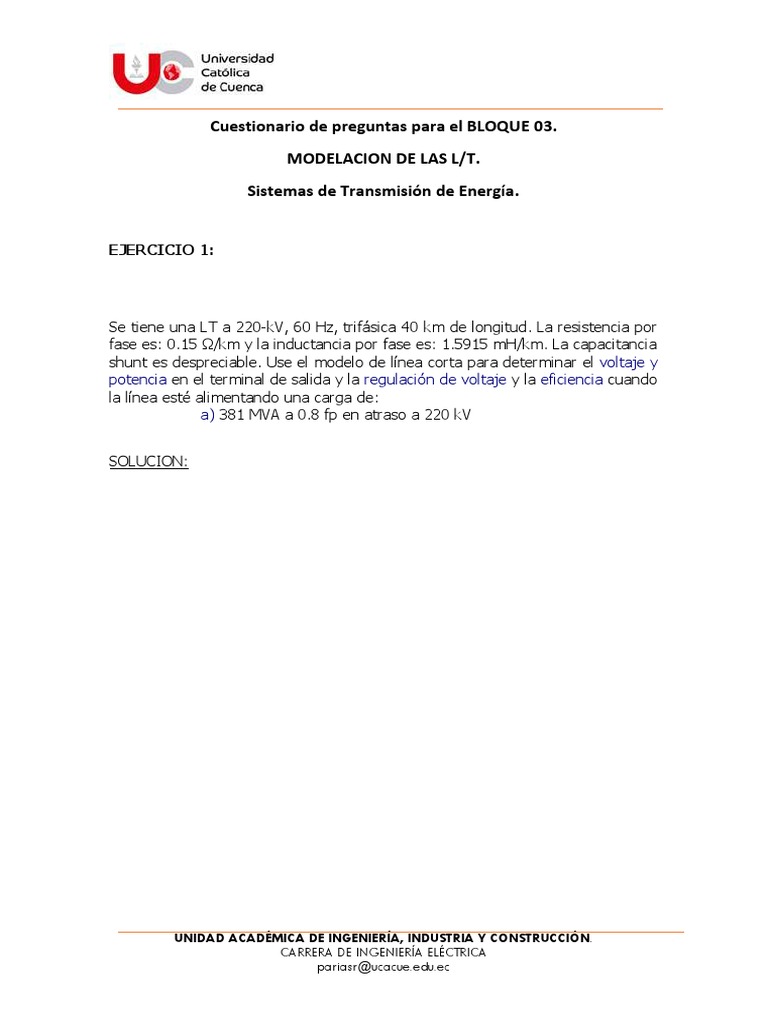

EJERCICIO 1:
Tomado de Apuntes de L/T 9.2. REPRESENTACION DE UNA LT (CCS).
Modelo línea corta.
Se tiene una LT a 220-kV, 60 Hz, trifásica 40 km de longitud. La resistencia por
fase es: 0.15 Ω/km y la inductancia por fase es: 1.5915 mH/km. La capacitancia
shunt es despreciable. Use el modelo de línea corta para determinar el voltaje y
potencia en el terminal de salida y la regulación de voltaje y la eficiencia cuando
la línea esté alimentando una carga de:
a) 381 MVA a 0.8 fp en atraso a 220 kV

SOLUCION:
Se resuelve el ejercicio base a 50 Hz. En Excel y cada una de las preguntas a y b
para 50Hz. Y 60 Hz.

UNIDAD ACADÉMICA DE INGENIERÍA, INDUSTRIA Y CONSTRUCCIÓN.

CARRERA DE INGENIERÍA ELÉCTRICA
pariasr@ucacue.edu.ec
EJERCICIO 2:
Tomado de Apuntes de L/T 9.2. REPRESENTACION DE UNA LT (CCS).
Modelo línea corta.

Se tiene una LT a 220-kV, 60 Hz, trifásica 40 km de longitud. La resistencia por

fase es: 0.15 Ω/km y la inductancia por fase es: 1.5915 mH/km. La capacitancia
shunt es despreciable. Use el modelo de línea corta para determinar el voltaje y
potencia en el terminal de salida y la regulación de voltaje y la eficiencia cuando
la línea esté alimentando una carga de:
a) 381 MVA a 0.8 fp en adelanto a 220 kV.
SOLUCION:
Se resuelve el ejercicio base a 50 Hz. En Excel y cada una de las preguntas a y b
para 50Hz. Y 60 Hz.

UNIDAD ACADÉMICA DE INGENIERÍA, INDUSTRIA Y CONSTRUCCIÓN.

CARRERA DE INGENIERÍA ELÉCTRICA
pariasr@ucacue.edu.ec
EJERCICIO 3:
Tomado de Apuntes de L/T 9.2. REPRESENTACION DE UNA LT (CCS).
Modelo línea corta.

Una línea de transmisión trifásica de 11 kV, 50 Hz de 10 km de longitud, entrega

potencia a una carga de 5 MW con factor de potencia 0.8 en retraso.
La resistencia de la línea por km por fase es 0.1 Ω y la reactancia por fase por
km es 0.2 Ω.
Encuentre:
1. El voltaje en terminales de salida
2. La corriente en terminales de salida
3. El factor de potencia a terminales de salida
4. El ángulo de fase entre los terminales de entrada y de recepción
5. La regulación
6. Las pérdidas de transmisión
7. La eficiencia del sistema de transmisión

SOLUCION:
Se resuelve el ejercicio base a 50 Hz. En Excel y cada una de las preguntas a y b
para 50Hz. Y 60 Hz.

UNIDAD ACADÉMICA DE INGENIERÍA, INDUSTRIA Y CONSTRUCCIÓN.

CARRERA DE INGENIERÍA ELÉCTRICA
pariasr@ucacue.edu.ec
EJERCICIO 4:
Tomado de Apuntes de L/T 9.2. REPRESENTACION DE UNA LT (CCS).
Modelo línea media.
Una LT a 345-kV, 60 Hz, trifásica de 130 km de longitud. La resistencia por fase
es: 0.036 Ω/km y la inductancia por fase es: 0.8 mH/km. La capacitancia shunt
es: 0.0112 µF/km. Use el modelo de línea media para determinar el voltaje y
potencia en el terminal de salida y la regulación de voltaje y la eficiencia cuando
la línea esté alimentando una carga de:

a) 325 MVA a 0.8 fp en atraso a 325 kV.

b) 381 MVA a 0.8 fp en adelanto a 325 kV.
c) Encontrar y dibujar el circuito nominal y exacto T.
d) Encontrar y dibujar el circuito nominal y exacto π.

SOLUCION:
Se resuelve el ejercicio base a 50 Hz. En Excel y cada una de las preguntas a y b
para 50 Hz. Y 60 Hz.

UNIDAD ACADÉMICA DE INGENIERÍA, INDUSTRIA Y CONSTRUCCIÓN.

CARRERA DE INGENIERÍA ELÉCTRICA
pariasr@ucacue.edu.ec
EJERCICIO 5:
Ejercicio 5.1 de Duncan Glover, pág. 213. Línea de longitud Media.
Una línea trifásica de 60 Hz, completamente transpuesta, de 345 kV y 200 km de
longitud, tiene 2 conductores por haz del tipo ACSR 26/2 de 795 MCM y las
siguientes constantes de línea: (se puede obtener las constantes z=r+jX y y=jb a partir del cálculo de dichos
valores basados en los parámetros en Ω/milla o en Ω/km de las Tablas de valores de los conductores ACSR, que se envió a investigar)

z= 0,032 + j0,35 Ω/km

y= j4,2 x 10-6 S/km
La carga máxima en el extremo receptor de la línea es de 700 MW, con un factor
de potencia de 0,99 en adelanto y a 95% de la tensión nominal.
Determinar:

1.- Los parámetros ABCD del circuito π.

2.- La tensión Vs, la corriente Is y la potencia real Ps en el extremo de envío.
3.- El valor de la Regulación de voltaje en %.
4.- El limite térmico, con base a la capacidad aproximada de transmisión de
corriente de la Tabla de datos del conductor ACSR.
5.- La eficiencia de la línea a plena carga.

SOLUCION:
Ver libro de Duncan Glover pág. 214 y 215.

UNIDAD ACADÉMICA DE INGENIERÍA, INDUSTRIA Y CONSTRUCCIÓN.

CARRERA DE INGENIERÍA ELÉCTRICA
pariasr@ucacue.edu.ec
EJERCICIO 6:
Ejercicio 5.2, 5.3 y 5.4 de Duncan Glover, pág. 219, 222 y 231,
respectivamente. Línea de longitud Larga.
Una línea trifásica de 765 kV, 60 Hz y 300 km de longitud, completamente
transpuesta, tiene los parámetros de la impedancia y admitancia siguientes:
z= 0,0165 + j0,3306 Ω/km
y= j4,674 x 10-6 S/km
1. Calcular los parámetros ABCD exactos de la línea.
2. Calcular y dibujar el circuito π exacto equivalente de la línea.
3. Despreciando las pérdidas de la línea encontrar el limite teórico de
estabilidad estacionaria para la línea. Suponer una impedancia
característica de 266,1 Ω y una longitud de onda de 5000 km, además de
un VS=VR=765 kV= 1 pu.

SOLUCION:
Ver libro de Duncan Glover pág. 220, 224 y 231.

UNIDAD ACADÉMICA DE INGENIERÍA, INDUSTRIA Y CONSTRUCCIÓN.

CARRERA DE INGENIERÍA ELÉCTRICA
pariasr@ucacue.edu.ec
EJERCICIO 7:
Ejercicio 5.1 de D.P. Kothari, pág. 132. Línea de longitud Corta.
Un generador monofásico de 50 Hz alimenta una carga inductiva de 5 MW a un
fp=0,707 en retraso, mediante una línea de transmisión de 20 km de longitud.
Los parámetros de la línea son r= 0,0195 Ω/km y L= 0,63 mH/km. Es necesario
mantener constante el voltaje en el extremo receptor a 10 kV. Encontrar:
1. El voltaje en el extremo de envío.
2. La Regulación de Voltaje de la línea.
3. Si ahora la Regulación de Voltaje deseada es de 50% menor (calcular) de
la obtenida anteriormente, se deben colocar capacitores en paralelo con
la carga para mejorar el perfil de tensión y el rendimiento del sistema,
encontrar el valor en microfaradios de los capacitores a ser colocados.
4. Calcular la eficiencia de la línea de transmisión para el caso 1 y el caso 3.

SOLUCION:
Ver libro de D.P. Kothari pág. 133. Se resuelve el ejercicio base a 50 Hz. En Excel
y cada una de las preguntas a y b para 50 Hz y 60 Hz.

UNIDAD ACADÉMICA DE INGENIERÍA, INDUSTRIA Y CONSTRUCCIÓN.

CARRERA DE INGENIERÍA ELÉCTRICA
pariasr@ucacue.edu.ec
EJERCICIO 8:
Ejemplo resuelto 5.1 de Hadi Saadat, pág. 184. Línea de longitud Corta.
Una línea de transmisión trifásica de 220 kV, 60 Hz y de 40 km de longitud, tiene
los siguientes parámetros eléctricos por fase: r= 0,15 Ω/km y L= 1,3263 mH/km.
La capacitancia shunt es despreciable. Use el modelo de línea corta para
determinar el voltaje y potencia en el terminal de salida y la regulación de voltaje
y la eficiencia cuando la línea esté alimentando una carga de:
a) 381 MVA a 0.8 fp en atraso a 220 kV.
b) 381 MVA a 0.8 fp en adelanto a 220 kV.

SOLUCION:
Ver libro de Hadi Saadat pág. 185. Se resuelve el ejercicio base a 60 Hz en Excel.

UNIDAD ACADÉMICA DE INGENIERÍA, INDUSTRIA Y CONSTRUCCIÓN.

CARRERA DE INGENIERÍA ELÉCTRICA
pariasr@ucacue.edu.ec
EJERCICIO 9:
Ejercicio propuesto 5.6 de Hadi Saadat, pág. 223. Línea de longitud
larga.
Las constantes de transmisión de una línea trifásica son:
A= D= 0,98182 +j0,0012447
B= 4,035 +j58,947
C= j0,00061137
La línea está entregando una potencia de 400 MVA a un fp=0,8 en retraso y un
voltaje de 345 kV. Determine:
1. Las magnitudes enviadas por la fuente.
2. La Regulación de Voltaje.
3. La eficiencia de la línea.
SOLUCION:
Ver libro de Solucionario Hadi Saadat páginas. 80 a 82.

UNIDAD ACADÉMICA DE INGENIERÍA, INDUSTRIA Y CONSTRUCCIÓN.

CARRERA DE INGENIERÍA ELÉCTRICA
pariasr@ucacue.edu.ec
EJERCICIO 10:
Ejercicio 5.7 de Hadi Saadat, pág. 223. Línea de longitud media.
Una línea de transmisión trifásica tiene los siguientes parámetros eléctricos por
fase:
z= 0,03 + j0,4 Ω/km
y= j4,0 x 10-6 S/km
La línea tiene una longitud de 125 km. Encontrar:
a) La matriz de los parámetros de transmisión ABCD.
b) Determinar las cantidades eléctricas recibidas VR, IR, PR, QR.
c) Encontrar la Regulación de Voltaje y la Eficiencia de la línea cuando: La
línea envía una magnitud de 407,00 MW y 7,833 MVar a una tensión de
350 kV.

EJERCICIO 11:
COMPENSACION DE LINEAS, REGULACION, GRAFICOS, FACTS.
