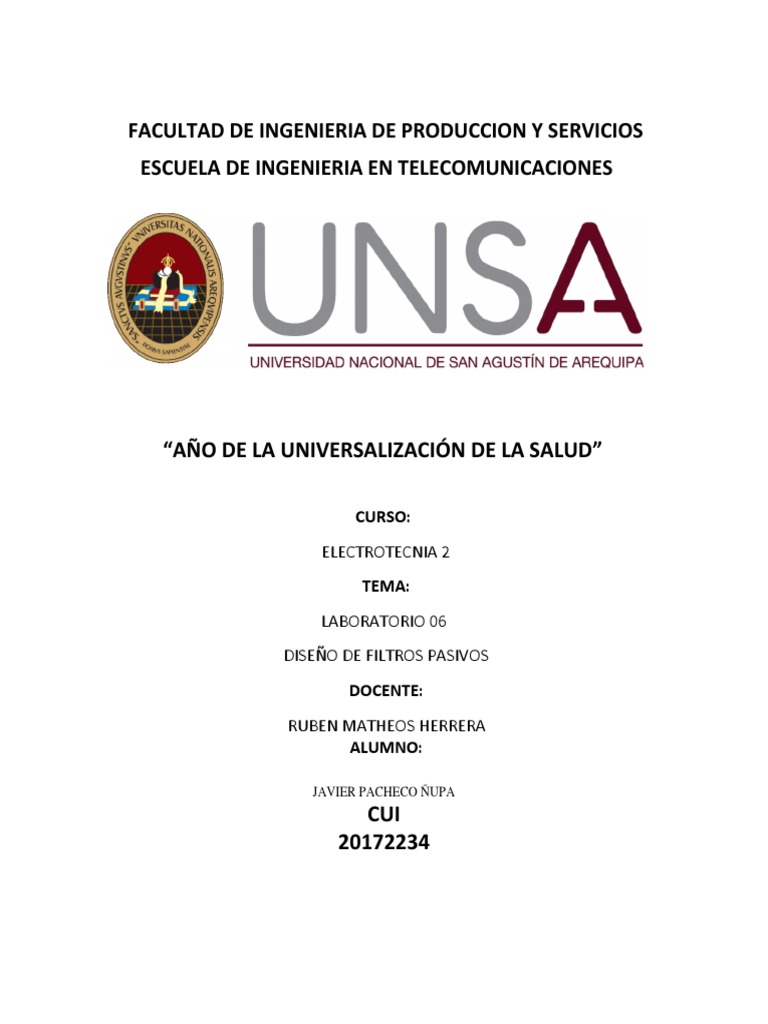

FACULTAD DE INGENIERIA DE PRODUCCION Y SERVICIOS

ESCUELA DE INGENIERIA EN TELECOMUNICACIONES

“AÑO DE LA UNIVERSALIZACIÓN DE LA SALUD”

CURSO:
ELECTROTECNIA 2
TEMA:
LABORATORIO 06
DISEÑO DE FILTROS PASIVOS
DOCENTE:
RUBEN MATHEOS HERRERA
ALUMNO:

JAVIER PACHECO ÑUPA

CUI
20172234
PROCEDIMIENTO
Revise la documentación adicionada Louis Frenzel Cap.9 Filter Design, y empleando la información
presentada resuelva y desarrolle los siguientes circuitos:

CIRCUITO 1 – FILTRO PASA BAJO RC

Diseñe un filtro de paso bajo RC con una frecuencia de corte de 8 kHz. La impedancia de salida del
circuito de excitación es de 300 Ω. Construya el circuito y simúlelo en el software MULTISIM o
ELECTRONIC WORKBENCH. Use el barrido capacidad de frecuencia AC o emplee el diagrama de
Bode.
CIRCUITO 2 FILTRO PASA BAJO RC EN CASCADA

Diseñe filtros pasa bajos RC con una frecuencia de corte de 20 kHz. La impedancia de salida del
circuito de excitación es de 100 Ω. Desarrolle los filtros para obtener las tres formas en cascada con
atenuaciones de 6 dB/octava (20 dB/década), 12 dB/octava (40 dB/década) y 18 dB/octava (60
dB/década)
–
CIRCUITO 3 FILTRO PASA BANDA LC

Diseñe un filtro de paso banda LC de 7 KHz de frecuencia de corte y un ancho de banda de 350 Hz.
Siga el diseño de Filtros Pasa Banda del texto.
Figure 1 Circuito que demuestra cómo un filtro de muesca Doble-T puede eliminar 60 Hz de ruido
de una señal de 1 kHz

Diseñe y construya el filtro de muesca y conéctelo a la salida del amplificador operacional para ver
qué parte de los 60 Hz se elimina. Es posible que desee poner un potenciómetro como R/2 para
poder ajustar la frecuencia central para mejorar la atenuación de los 60 Hz. Mida el voltaje pico a
pico de 60 Hz en la salida del amplificador operacional y luego en la salida del filtro. Calcule la
atenuación en dB.
