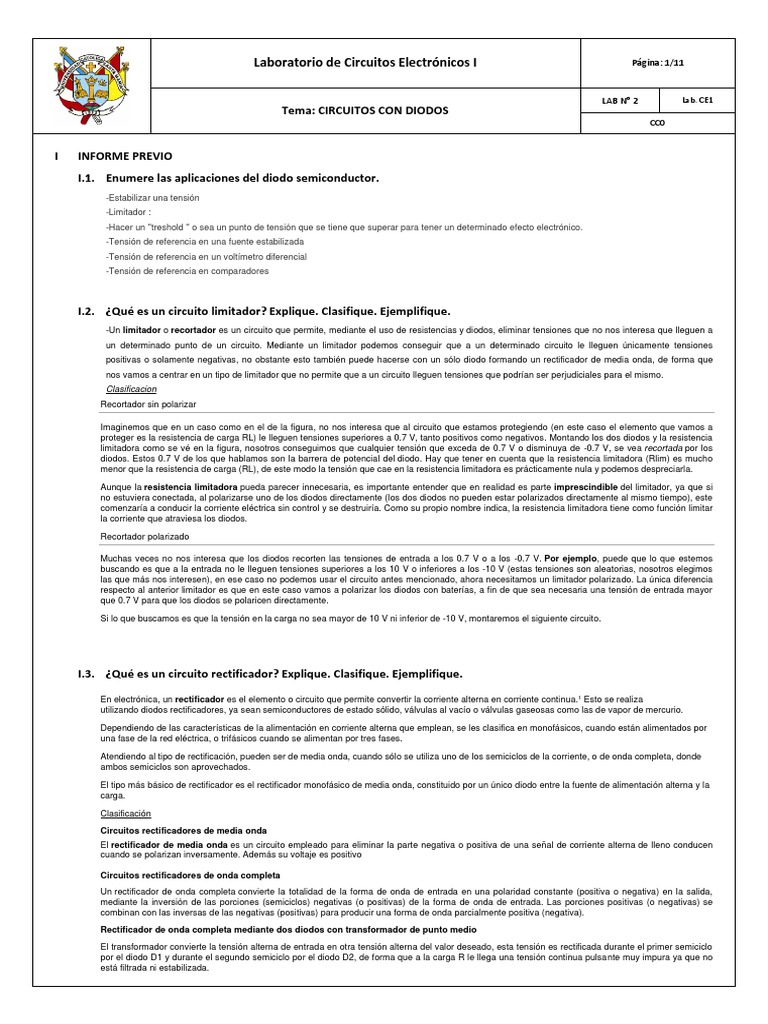

I INFORME PREVIO
I.1. Enumere las aplicaciones del diodo semiconductor.
-Estabilizar una tensión
-Limitador :
-Hacer un ''treshold '' o sea un punto de tensión que se tiene que superar para tener un determinado efecto electrónico.
-Tensión de referencia en una fuente estabilizada
-Tensión de referencia en un voltímetro diferencial
-Tensión de referencia en comparadores
Imaginemos que en un caso como en el de la figura, no nos interesa que al circuito que estamos protegiendo (en este caso el elemento que vamos a
proteger es la resistencia de carga RL) le lleguen tensiones superiores a 0.7 V, tanto positivos como negativos. Montando los dos diodos y la resistencia
limitadora como se vé en la figura, nosotros conseguimos que cualquier tensión que exceda de 0.7 V o disminuya de -0.7 V, se vea recortada por los
diodos. Estos 0.7 V de los que hablamos son la barrera de potencial del diodo. Hay que tener en cuenta que la resistencia limitadora (Rlim) es mucho
menor que la resistencia de carga (RL), de este modo la tensión que cae en la resistencia limitadora es prácticamente nula y podemos despreciarla.
Aunque la resistencia limitadora pueda parecer innecesaria, es importante entender que en realidad es parte imprescindible del limitador, ya que si
no estuviera conectada, al polarizarse uno de los diodos directamente (los dos diodos no pueden estar polarizados directamente al mismo tiempo), este
comenzaría a conducir la corriente eléctrica sin control y se destruiría. Como su propio nombre indica, la resistencia limitadora tiene como función limitar
la corriente que atraviesa los diodos.
Recortador polarizado
Muchas veces no nos interesa que los diodos recorten las tensiones de entrada a los 0.7 V o a los -0.7 V. Por ejemplo, puede que lo que estemos
buscando es que a la entrada no le lleguen tensiones superiores a los 10 V o inferiores a los -10 V (estas tensiones son aleatorias, nosotros elegimos
las que más nos interesen), en ese caso no podemos usar el circuito antes mencionado, ahora necesitamos un limitador polarizado. La única diferencia
respecto al anterior limitador es que en este caso vamos a polarizar los diodos con baterías, a fin de que sea necesaria una tensión de entrada mayor
que 0.7 V para que los diodos se polaricen directamente.
Si lo que buscamos es que la tensión en la carga no sea mayor de 10 V ni inferior de -10 V, montaremos el siguiente circuito.
En electrónica, un rectificador es el elemento o circuito que permite convertir la corriente alterna en corriente continua.1 Esto se realiza
utilizando diodos rectificadores, ya sean semiconductores de estado sólido, válvulas al vacío o válvulas gaseosas como las de vapor de mercurio.
Dependiendo de las características de la alimentación en corriente alterna que emplean, se les clasifica en monofásicos, cuando están alimentados por
una fase de la red eléctrica, o trifásicos cuando se alimentan por tres fases.
Atendiendo al tipo de rectificación, pueden ser de media onda, cuando sólo se utiliza uno de los semiciclos de la corriente, o de onda completa, donde
ambos semiciclos son aprovechados.
El tipo más básico de rectificador es el rectificador monofásico de media onda, constituido por un único diodo entre la fuente de alimentación alterna y la
carga.
Clasificación
Rectificador de onda completa mediante dos diodos con transformador de punto medio
El transformador convierte la tensión alterna de entrada en otra tensión alterna del valor deseado, esta tensión es rectificada durante el primer semiciclo
por el diodo D1 y durante el segundo semiciclo por el diodo D2, de forma que a la carga R le llega una tensión continua pulsante muy impura ya que no
está filtrada ni estabilizada.
Laboratorio de Circuitos Electrónicos I Página: 2/11
Filtrado
. Esto se realiza mediante filtros RC (resistencia-capacitancia) o LC (inductancia-capacitancia), obteniéndose finalmente a la salida una corriente
continua con un rizado que depende del filtro y la carga, de modo que sin carga alguna, no existe rizado. Debe notarse que este filtro no es lineal, por la
existencia de los diodos que cargan rápidamente los condensadores, los cuales a su vez, se descargan lentamente a través de la carga.
I.4. ¿En que consiste la rectificación de media onda y como se obtiene el valor continúo
de esterectificador conociendo su valor máximo o valor pico?
El rectificador de media onda es un circuito empleado para eliminar la parte negativa o positiva
de una señal de corriente alterna de lleno conducen cuando se polarizan inversamente. Además
su voltaje es positivo
Durante el semiciclo positivo de la tensión del primario, el bobinado secundario tiene una media onda
positiva de tensión entre sus extremos. Este aspecto supone que el diodo se encuentra en
polarización directa. Sin embargo durante el semiciclo negativo de la tensión en el primario, el
arrollamiento secundario presenta una onda sinusoidal negativa. Por tanto, el diodo se encuentra
polarizado en inversa.
La onda que más interesa es VL, que es la que alimenta a RL. Pero es una tensión que no tiene
partes negativas, es una "Tensión Continua Pulsante", y nosotros necesitamos una "Tensión
Continua Constante". Analizaremos las diferencias de lo que tenemos con lo que queremos
conseguir.
1. Entra la señal alterna al circuito, la cual se rectifica con el diodo. (Solo permite pasar un semi-ciclo de la señal, que en este caso es el
semi-ciclo positivo)
2. En el momento que el voltaje sale del diodo el condensador se empieza a cargar y la caída de voltaje se recibe en la resistencia.
3. En el entender que es lo que esta pasando y como calcular el filtro.
II OBJETIVOS
Explicar y analizar la operación de circuitos limitadores con diodos.
Explicar y analizar la operación de circuitos rectificadores de media onda.
Analizar las características de los circuitos con LEDs
Analizar circuitos con LEDs.
I MATERIAL Y EQUIPO
II PROCEDIMIENTO
Características del LED
a. Construya el circuito de la fig. 1 Fijar el voltaje de la fuente DC al valor mínimo y registre el valor medido de R.
Incremente el voltaje E hasta que se observe mínimo brillo de luz en el LED. Registre el valor de VD y VR usando el DMM.
Calcule el nivel de lD = Vs/R
V de la fuente: 2.11V
VD = 1.77 (medido)
VR = 0.345 (medido)
ID = 3.499*10^-4 (calculado)
Incremento el voltaje E hasta que se observo máximo brillo de luz en ei LED. Registre el valor de Vo y Va usando ol DMM.
Calcule el nivel del; lD = Vs/R
V de la fuente: 15.96 V
VD = 1.91 (medido)
VR = 14.05 (medido)
ID = 14.25 mA (calculado)
Completar la Tabla 1 para el circuito de la figura 1,
E(v) 0 1 2 3 4 5 6
VD(v) 0.2V 0.97V 1.75V 1.81V 1.83V 1.85V 1.85V
VR(v) 0V 0V 0.23V 1.2V 2.17V 3.16V 4.14V
ID 0A 0A 2.333*10^-4 1.217*10^-3 2.201mA 3.205mA 4.1988mA
`
Usando los resultados de la Tabla 1 graficar la curva lo vs Vo en ra figura 2.
Laboratorio de Circuitos Electrónicos I Página: 4/11
Arme el circuito de la fig. 3 y verifique d encendido del LED. Se enciende? Por qué?.
Invierta el diodo de silicio en el circuito de la fig. 3 y verifique el encendido del LED. Se enciende? ¿Porqué?
Con los resultados anteriores, cuando ei LED estás encendido medir VD, y calcule lo. Ubicar el punto (VD, ID) en la curva
de la fig. 2
SIMULACION:
Emplear cada uno de los LED’s y calcule el valor real de R (fig. 1) con el cual se logra encender el LED con un brillo
normal. Emplear valores medidos en las ecuaciones. Explicar los resultados obtenidos. Indicar los cálculos y las
ecuaciones empleadas.
Laboratorio de Circuitos Electrónicos I Página: 5/11
+
VS D RL V0
-
2) Cálculos. Analizar el circuito y calcular V0. Haga un dibujo que represente la señal de salida.
3) Medir la tensión de salida con el multímetro seleccionado en la función voltaje continuo (escoja una escala
adecuada). Esta será la tensión media VDC.
𝑉𝐷𝐶 = 10𝑉
5) Medir la corriente IDC que circula por RL(multímetro con la función corriente continua y escala adecuada
seleccionadas) y compare el resultado de la medición con el obtenido en el paso 6.
Laboratorio de Circuitos Electrónicos I Página: 6/11
𝑉𝑃 10 3.1831 V
𝑉𝐷𝐶 = =
𝜋
3.14159
7) Implementar el circuito limitador paralelo polarizadode la figura 2 con una resistencia R=10K, una fuente de
tensión V1=5V y una señal sinusoidal de 10VP a 60Hz.
+
V0
-
VS
V1
8) Cálculos. Analizar el circuito y calcular V0. Haga un dibujo que represente la señal de salida.
Laboratorio de Circuitos Electrónicos I Página: 7/11
+
VS R V0
-
3) Medir la tensión de salida con el multímetro seleccionado en la función voltaje continuo (escoja una escala
adecuada). Esta será la tensión media VDC.
𝑉𝐷𝐶 = 4.247𝑉
𝑉𝑃 4.247v 1.3519 V
𝑉𝐷𝐶 = =
𝜋
3.14159
2) En la figura 5, trace los voltajes de salida de cada rectificador correspondientes a los voltajes de entrada indicados.
Laboratorio de Circuitos Electrónicos I Página: 9/11
BIBLIOGRAFIA:
http://es.scribd.com/doc/2514339/FUNCIONES-DE-LOS-DIODOSLEDs
http://www.asifunciona.com/fisica/af_diodos/af_LEDs_6.htm
http://es.wikipedia.org/wiki/Diodo
Schilling Belove: Circuitos Electrónicos, Barcelona 1985, 3ra Edición.
Boylestad Nashelsky: Teoría de Circuitos. México 1995, 5ta. Edición.
Howard H.Gerrish: Circuitos con Transistores y Semiconductores, México 1990, 9na
Edición.
