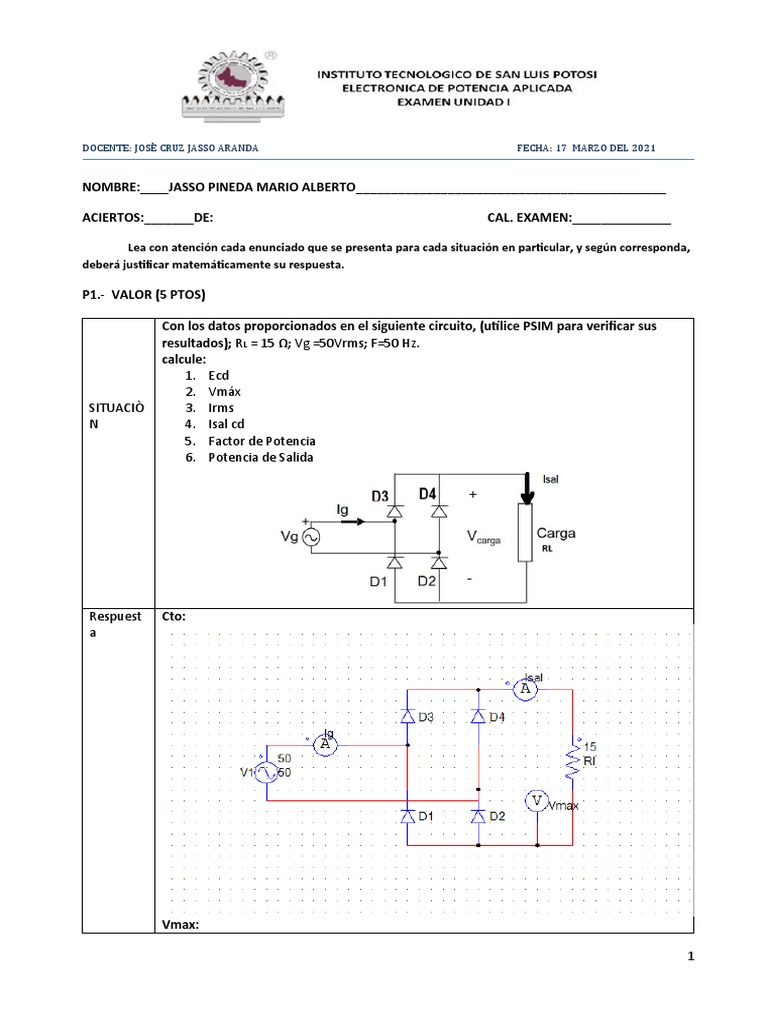

DOCENTE: JOSÈ CRUZ JASSO ARANDA FECHA: 17 MARZO DEL 2021

NOMBRE:____JASSO PINEDA MARIO ALBERTO____________________________________________

ACIERTOS:_______DE: CAL. EXAMEN:______________

Lea con atención cada enunciado que se presenta para cada situación en particular, y según corresponda,
deberá justificar matemáticamente su respuesta.

P1.- VALOR (5 PTOS)

Con los datos proporcionados en el siguiente circuito, (utilice PSIM para verificar sus
resultados); RL = 15 Ω; Vg =50Vrms; F=50 Hz.
calcule:
1. Ecd
2. Vmáx
SITUACIÒ 3. Irms
N 4. Isal cd
5. Factor de Potencia
6. Potencia de Salida

Respuest Cto:
a

Vmax:

1
Rms:

Factor de potencia:

2
P2.- VALOR (5 PTOS)

Para el rectificador trifásico de media onda con diodo de giro libre, que se muestra a
continuación, se pide:
SITUACIÒN Representar la forma de onda de la tensión en la carga Vo, y en la entrada trifásica
nota: utilice PSIM para proporcionar los resultados
a) u : ál es el valor del voltaje Ecd en la carga Vo con RL = 5 Ohms y L =33mHy?

P3.- VALOR (5 PTOS)

Realice lo que se pide a continuación, utilizando los datos obtenidos de su motor en la práctica de manera
SITUACIÒ individual; Se pide sustituir el valor de R1 por su motor; el voltaje de entrada por el voltaje utilizado y
medido en su transformador.
N Calcular:
1. El voltaje promedio de salida
Graficar:
2. Las formas de onda en la carga

3
3. Las formas de onda entre el anodo – cátodo del diodo
4. La forma de onda de entrada de CA
5. La forma de onda de la corriente de salida
6. Mida la Potencia de salida
7. Utilice Psim para entregar sus resultados

Respuesta Cto:
s

Graficas y valores:

4
P4.- VALOR (1 PTO)

Los convertidores de CA a CD se clasifican según su número de fases en:


a) Polifásicos
b) N-Fasicos
SITUACIÒN c) Mono-fàsicos
d) Tri-fàsicos
e) Bi-fasicos
f) No controlados
g) Semicontrolados
h) Totalmente controlados
i) Media onda
j) Onda completa

5
RESPUESTAS
OPCIÒN A b;c;d
OPCIÒN B h;b;c
OPCIÒN C c;d;e;
OPCIÒN D e;f;g;
P5.- VALOR (1 PTO)

Los convertidores de CA a CD se clasifican en función del dispositivo en:


SITUACIÒN 1. Polifásicos
2. N-Fasicos
3. Mono-fàsicos
4. Tri-fàsicos
5. Bi-fasicos
6. No controlados
7. Semicontrolados
8. Totalmente controlados
9. Media onda
10. Onda completa
RESPUESTAS
OPCIÒN A 5;6;7
OPCIÒN B 6;7;8
OPCIÒN C 2;3;4
OPCIÒN D 4;5;6
P6.- VALOR ( 1 PTO)

Los convertidores de CA a CD se clasifican dependiendo del aprovechamiento de la senoide en:


1. Polifásicos
2. N-Fasicos
3. Mono-fàsicos
SITUACIÒN 4. Tri-fàsicos
5. Bi-fasicos
6. No controlados
7. Semicontrolados
8. Totalmente controlados
9. Media onda
10. Onda completa
RESPUESTAS
OPCIÒN A 3; 4
OPCIÒN B 6; 7
OPCIÒN C 1; 2
OPCIÒN D 9; 10

P7.- En la siguiente gràfica, escriba cada uno de los parámetros asociados a los diodos,
ASI COMO SU VALOR CORRESPONDIENTE A LA HOJA DE DATOS. (DIODO 1N3913A Y
PARA EL DIODO BYX10G) (valor 5 ptos)

6
1N3913A BYX10G

P8.- El tiempo de recuperaciòn inversa de un diodo, trr, en un circuito es de 9µs y se


encuentra sometido a una velocidad de caìda de la corriente, di/dt , de 90 A/µs. (valor 3
ptos); Calcular:

a) Valor de pico de corriente inversa IRR, que soportarà el diodo.


b) Què valor obtendrìa si se eligiese un diodo màsràpido en la conmutaciòn, con trr
de 2 microsegundos
c) Calcular Qrr, durante el tiempo de recuperaciòn inversa, en cadauno de los dos
incisos anteriores.
d) Dibuje en cada caso, segùn corresponda las gràficas correspondientes, anotando
los paràmetros que se ven involucrados en la misma.

P9.- El tiempo de recuperaciòn inversa de un diodoes trr =5µs, y la velocidad de la


reducciòn de la corriente del diodoes di/dt = 80A/µs. si el factor de suavidad SF es de 0.5,
valor (3 ptos); determinar:

a) La carga de almacenamiento Qrr.


b) La corrienteinversa de pico IRRc.
c) Obtener las gráficas correspondiente indicando cada uno de los parámetros
correspondientes

P10.- El tiempo de recuperación inversa trr de un diodo es de 3µs, y la velocidad de


decremento de la corriente del diodo es de 30 A/µs, calcule:

a) La carga de almacenamiento Qrr.


b) La corriente inversa de pico IRRc.

7
c) Obtener las graficas correspondiente indicando cada uno de los parametros
correspondientes

8
9
10
