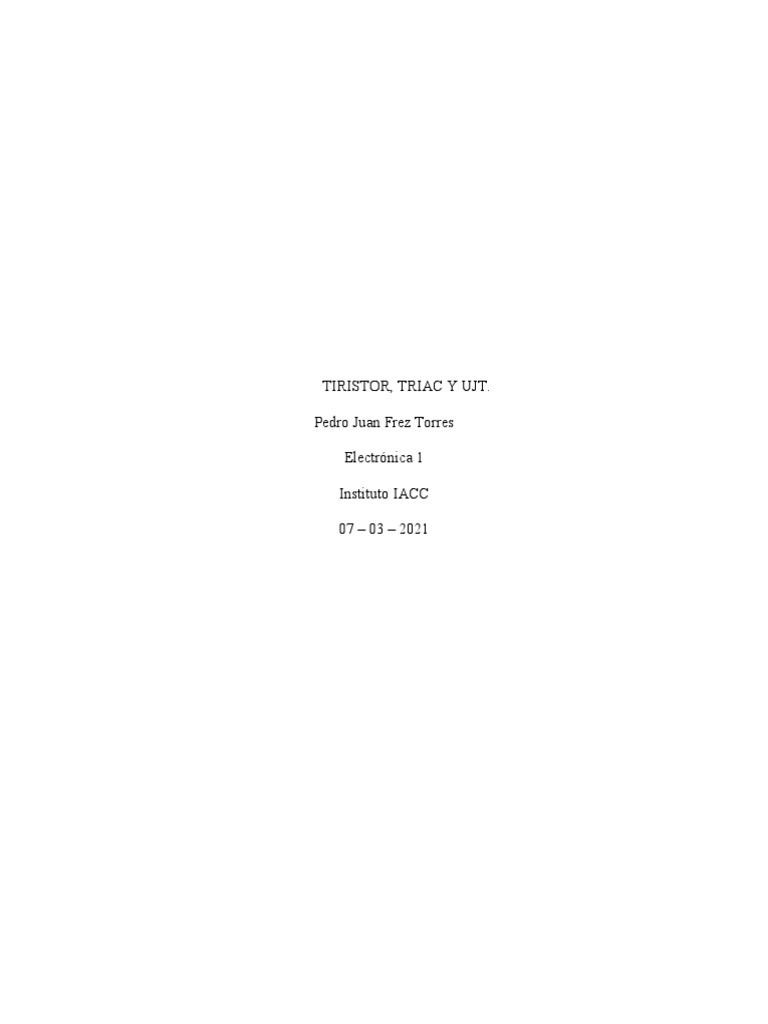

TIRISTOR, TRIAC Y UJT.

Pedro Juan Frez Torres

Electrónica 1

Instituto IACC

07 – 03 – 2021
 Desarrollo

1. Se desea diseñar un circuito para el control del encendido y apagado de un motor AC,
utilizando para ello un tiristor. Utilice el mismo tiristor mencionado en el recurso adicional
de la semana, a fin de obtener los datos necesarios relacionados con voltaje mínimo y
corriente de disparo. Asuma Ve = 5V.

a. Basado en el diagrama dado, calcule los siguientes elementos:

La resistencia RD.
La corriente absorbida por el motor.

RD = IL = 15Am = 3KΩ RD = IL = 2mA = 0,4 KΩ

Ved 5V Ved 5V

IL = (V alim – Vt) = (220V – 1,4V) = 21,86 Am

R motor 10Ω

b. ¿Funcionará correctamente el motor utilizando este tiristor para encenderlo?

Fundamente su respuesta.

R: Al desarrollar el ejercicio podemos decir que el motor no funcionara con la carga que tiene ya
que esta supera la corriente que maneja el TIRISTOR, debido a que esta es mayor a 7,5 amperios
y el motor consumiría una carga de 21,86 Am.
2. Una vez considerado el contenido de la semana, responda las siguientes preguntas,
fundamentando cada respuesta:

¿Puede un TRIAC servir de suiche para un dispositivo que utilice corriente alterna?

R: es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de

corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y puede
ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor de
mantenimiento.
El TRIAC es bidireccional. De forma coloquial podría decirse que el TRIAC es un interruptor
capaz de conmutar la corriente alterna.

¿Puede un TRIAC activarse al recibir señales de puerta tanto negativas como positivas?

R: La configuración del TRIAC permite que la corriente pueda atravesar el componente en

cualquier dirección y de allí que posea dos cátodos y ningún ánodo. El TRIAC puede ser
disparado independientemente de la polarización de la puerta, es decir, mediante una corriente
positiva o negativa.
¿La corriente de carga que circula por el interior de un TRIAC sigue siempre la misma
trayectoria?

El TRIAC es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo
de corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y
puede ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor
de mantenimiento. El TRIAC puede ser disparado independientemente de la polarización de
puerta, es decir, mediante una corriente de puerta positiva o negativa.
Cuando el TRIAC conduce, hay una trayectoria de flujo de corriente de muy baja resistencia de
una terminal a la otra, dependiendo la dirección de flujo de la polaridad del voltaje externo
aplicado. Cuando el voltaje es más positivo en MT2, la corriente fluye de MT2 a MT1 en caso
contrario fluye de MT1 a MT2. En ambos casos el TRIAC se comporta como un interruptor
cerrado. Cuando el TRIAC deja de conducir no puede fluir corriente entre las terminales
principales sin importar la polaridad del voltaje externo aplicado por tanto actúa como un
interruptor abierto.
Debe tenerse en cuenta que si se aplica una variación de tensión importante al TRIAC (dv/dt)
aún sin conducción previa, el TRIAC puede entrar en conducción directa.
3. Al observar las diferencias entre el UJT y el CUJT resalta el hecho de que estos dispositivos
son complementarios. Basado en este hecho, responda a las siguientes preguntas, fundamentando
su explicación.
¿Cómo tiene lugar el disparo en cada uno de estos?

Físicamente el transistor UJT consiste de una barra de material tipo N con conexiones eléctricas
a sus dos extremos (b1 y b2) y de una conexión hecha con un conductor de aluminio € en alguna
parte a lo algo de la barra de material N. en el lugar de la unión el aluminio crea una región tipo
P en la barra, formando así una unión PN. El disparo ocurre entre el emisor y la base1 y el
voltaje al que ocurre este disparo está dado por la fórmula: Voltaje de disparo= Vp= 0,7+n *
VB2B1Un dato adicional que nos da el fabricante es la corriente necesaria que debe haber entre
E y B1para que el UJT se dispare= Ip.

DIAGRAMA DEL UJT. DIAGRAMA DEL CUJT

¿Cómo son las capas semiconductoras que lo constituyen? Anexe gráficos de cada uno.

UJT= consiste en una placa de material ligeramente dopado de silicio tipo-n los dos contactos de
base se unen a los extremos de esta superficie tipo-n. Estos se indican como B1 B2
respectivamente. Un material de tipo p se utiliza para formar una juntura p-n en el límite de la
varilla de aluminio y la placa de silicio tipo n. el tercer terminal llamado emisor (E) se hace a
partir de este material tipo-p. El tipo n está ligeramente contaminado, mientras que el tipo p está
fuertemente contaminado. Como el tipo n está ligeramente dopado, ofrece baja resistividad
puesto que está fuertemente contaminado.
 Bibliografía

https://es.slideshare.net/cristina_jimez/triac-y-ujt

https://unicrom.com/transistor-ujt-unijuntion-transistor-dispositivo-disparo/

IACC (2018). TIRISTOR, TRIAC y UJT. Electrónica I. Semana 7.
