Cálculo

y diseño de máquinas

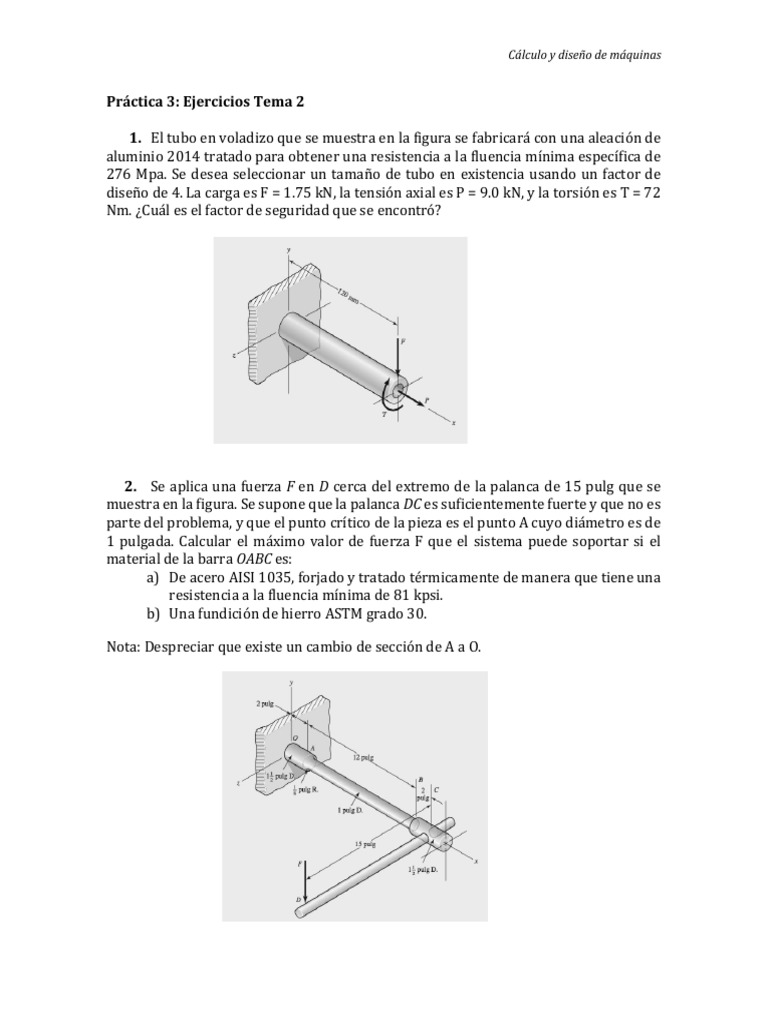

Práctica 3: Ejercicios Tema 2

1. El tubo en voladizo que se muestra en la figura se fabricará con una aleación de
aluminio 2014 tratado para obtener una resistencia a la fluencia mínima específica de
276 Mpa. Se desea seleccionar un tamaño de tubo en existencia usando un factor de
diseño de 4. La carga es F = 1.75 kN, la tensión axial es P = 9.0 kN, y la torsión es T = 72
Nm. ¿Cuál es el factor de seguridad que se encontró?

2. Se aplica una fuerza F en D cerca del extremo de la palanca de 15 pulg que se

muestra en la figura. Se supone que la palanca DC es suficientemente fuerte y que no es
parte del problema, y que el punto crítico de la pieza es el punto A cuyo diámetro es de
1 pulgada. Calcular el máximo valor de fuerza F que el sistema puede soportar si el
material de la barra OABC es:
a) De acero AISI 1035, forjado y tratado térmicamente de manera que tiene una
resistencia a la fluencia mínima de 81 kpsi.
b) Una fundición de hierro ASTM grado 30.

Nota: Despreciar que existe un cambio de sección de A a O.

 Cálculo y diseño de máquinas

3. El eje de acero sólido de 1.5 pulg de diámetro que se muestra en la figura está
simplemente apoyado en los extremos. Dos poleas se unen mediante cuñas al eje, donde
la polea B tiene un diámetro de 4.0 pulg y la polea C de 8.0 pulg.

a) Si sólo se consideran los esfuerzos en flexión y torsión, determinar la sección
crítica y los esfuerzos máximos de tensión, compresión, y cortante.
b) Si se desea un coeficiente de seguridad de 2 frente al fallo por fluencia, indicar
el tipo mínimo de acero de la serie AISI que habrá que emplear en la
fabricación del eje.
