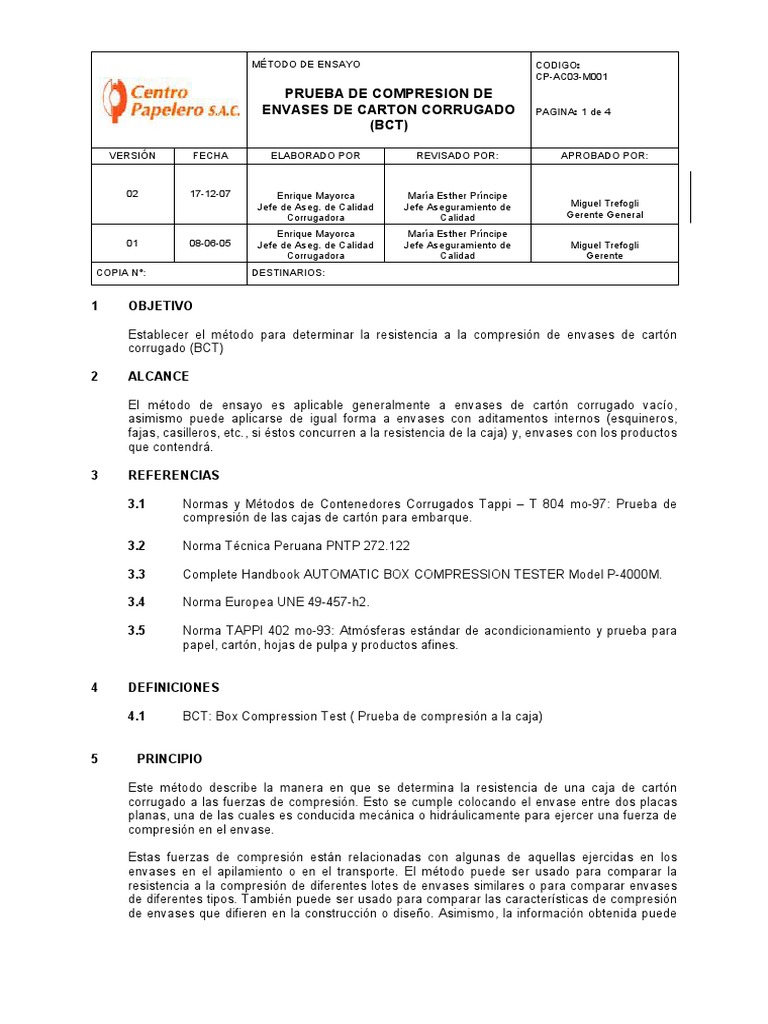

MÉTODO DE ENSAYO CODIGO:

CP-AC03-M001
PRUEBA DE COMPRESION DE
ENVASES DE CARTON CORRUGADO PAGINA: 1 de 4
(BCT)

VERSIÓN FECHA ELABORADO POR REVISADO POR: APROBADO POR:

02 17-12-07 Enrique Mayorca María Esther Príncipe

Jefe de Aseg. de Calidad Jefe Aseguramiento de Miguel Trefogli
Corrugadora Calidad Gerente General
Enrique Mayorca María Esther Príncipe
01 08-06-05 Jefe de Aseg. de Calidad Jefe Aseguramiento de Miguel Trefogli
Corrugadora Calidad Gerente
COPIA N°: DESTINARIOS:

1 OBJETIVO

Establecer el método para determinar la resistencia a la compresión de envases de cartón

corrugado (BCT)

2 ALCANCE

El método de ensayo es aplicable generalmente a envases de cartón corrugado vacío,

asimismo puede aplicarse de igual forma a envases con aditamentos internos (esquineros,
fajas, casilleros, etc., si éstos concurren a la resistencia de la caja) y, envases con los productos
que contendrá.

3 REFERENCIAS

3.1 Normas y Métodos de Contenedores Corrugados Tappi – T 804 mo-97: Prueba de

compresión de las cajas de cartón para embarque.

3.2 Norma Técnica Peruana PNTP 272.122

3.3 Complete Handbook AUTOMATIC BOX COMPRESSION TESTER Model P-4000M.

3.4 Norma Europea UNE 49-457-h2.

3.5 Norma TAPPI 402 mo-93: Atmósferas estándar de acondicionamiento y prueba para
papel, cartón, hojas de pulpa y productos afines.

4 DEFINICIONES

4.1 BCT: Box Compression Test ( Prueba de compresión a la caja)

5 PRINCIPIO

Este método describe la manera en que se determina la resistencia de una caja de cartón
corrugado a las fuerzas de compresión. Esto se cumple colocando el envase entre dos placas
planas, una de las cuales es conducida mecánica o hidráulicamente para ejercer una fuerza de
compresión en el envase.

Estas fuerzas de compresión están relacionadas con algunas de aquellas ejercidas en los
envases en el apilamiento o en el transporte. El método puede ser usado para comparar la
resistencia a la compresión de diferentes lotes de envases similares o para comparar envases
de diferentes tipos. También puede ser usado para comparar las características de compresión
de envases que difieren en la construcción o diseño. Asimismo, la información obtenida puede
 MÉTODO DE ENSAYO CÓDIGO:
CP-AC03-M001
VERSIÓN: 02
PRUEBA DE COMPRESION DE
ENVASES DE CARTON CORRUGADO
(BCT) PÁGINA: 2 de 4

ser utilizada para proporcionar una indicación de la carga que un envase particular puede ser
capaz de soportar estando en uso.

6 MÉTODO DE ENSAYO

6.1 CONDICIONES BÁSICAS

Acondicionar las muestras a una humedad relativa de:

50 ± 2% y temperatura de 23 ± 1°C.

6.2 MATERIALES

6.2.1 Cinta de embalaje de 2” de ancho.

6.3 EQUIPOS E INSTRUMENTOS

6.3.1 AUTOMATIC BOX COMPRESSION TESTER Model P-4000M

6.4 CARACTERISTICAS
Máxima capacidad de la celda de carga: 4000 kgf
Máxima apertura: 1024 mm
Potencia: 500 W
Ambiente de trabajo: 23 °C

6.5 DESCRIPCIÓN DEL MÉTODO

6.5.1 TOMA DE MUESTRAS

6.5.2.1 La toma de muestras debe efectuarse en forma aleatoria durante toda

la producción de tal forma que la muestra obtenida sea
representativa.

6.5.2.2 Evaluar cinco cajas como mínimo. En caso de presentar valores fuera
de la especificación, deberá hacer un muestreo nuevamente y
evaluarse a cinco cajas más.

6.5.2.3 El valor promedio del lote debe tener una variabilidad menor al 10.0%
con respecto al valor estándar.

6.5.2 Armado de cajas

6.5.2.1 Doblar cada uno de las tapas superiores e inferiores por la línea de
rayado hasta la posición normal de cierre.

6.5.2.2 Sellar la caja con la cinta de embalaje, manteniendo las tapas en

contacto entre ellas hasta que se unan.

6.5.3 Medición de la Resistencia a la compresión de envases de cartón

corrugado (BCT)

6.5.2.1 Prender el equipo con el interruptor del panel frontal.

6.4.3.1 En la pantalla aparece: “CHOOSE OPTION ON KEYBOARD”
6.4.3.2 Presionar TECLA: OPER
 MÉTODO DE ENSAYO CÓDIGO:
CP-AC03-M001
VERSIÓN: 02
PRUEBA DE COMPRESION DE
ENVASES DE CARTON CORRUGADO
(BCT) PÁGINA: 3 de 4

6.4.3.3 En la pantalla aparece: “Program TAPPI”

De no encontrarse el programa TAPPI, realizar la búsqueda del
programa TAPPI con la TECLA 1 o TECLA 0: TAPPI
(Con la TECLA 1, búsqueda hacia la derecha
Con la TECLA 0, búsqueda hacia la izquierda
(BASIC ISO TAPPI Critical Deform Stacking)

6.4.3.4 Cuando “Program TAPPI” es mostrado, presionar la TECLA ENTER ( )

6.4.3.5 En la pantalla aparece: “SAMPLE IDENTIFIC” TECLA ENTER ( ):

No digitar nada.
6.4.3.6 En la pantalla aparece: “OPERATOR NUMBER” TECLA ENTER ( ):
No digitar nada.
6.4.3.7 En la pantalla aparece: “SPAN”, ingresar con el teclado la medida de la
Altura en milímetros ( 100 mm a 1005 mm)
6.4.3.8 Si desea corregir la medida de la altura ingresado con el teclado, utilizar
la
TECLA (DEL)
6.4.3.9 Luego presionar la TECLA ENTER ( ), por ejemplo: 500 mm (50 cm)

6.4.3.10 En la pantalla aparece: “POSICIONING AT: (altura ingresada), luego

6.4.3.11 En la pantalla aparece: “LOAD FACE 1 – FACE 3”

6.4.3.12 La plataforma superior se posicionará en la altura seleccionada es decir

a
500 mm.
6.4.3.13 Durante el desplazamiento de la plataforma superior, No utilizar el
teclado.
Esperar que termine de posicionarse y luego continuar con la secuencia.
Presionar TECLA ENTER ( )
6.4.3.14 En la pantalla aparece: “PRELOAD”

6.4.3.15 Seleccionar :
• Para flauta C, B, E SINGLE WALL 223 N
• Para flauta BC, EB, EC DOUBLE WALL 446 N
No utilizar TRIPLE WALL 2230 N

( SINGLE FACE 223 N DOUBLE FACE 446 N TRIPLE

FACE 669 N)
Realizar la búsqueda:
Con la TECLA 1, búsqueda hacia la derecha
Con la TECLA 0, búsqueda hacia la izquierda

6.4.3.16 Una vez seleccionado, presionar TECLA ENTER ( )

6.4.3.17 En la pantalla aparece: “NUMBER OF TEST” (numero de pruebas a

realizar) Ingresar con el teclado: 5
6.4.3.18 Presionar TECLA ENTER ( )

6.4.3.19 En la pantalla aparece: “ENTER TEST PIECE: 1” (numero de pruebas a

realizar)
6.4.3.20 Colocar la caja a evaluar, dentro de las dos plataforma, de tal forma que
se encuentre en el centro de las plataformas.
 MÉTODO DE ENSAYO CÓDIGO:
CP-AC03-M001
VERSIÓN: 02
PRUEBA DE COMPRESION DE
ENVASES DE CARTON CORRUGADO
(BCT) PÁGINA: 4 de 4

6.4.3.21 Presionar TECLA ENTER ( )

6.4.3.22 Inicio de la prueba, En la pantalla aparece:

PRELOAD: (precarga seleccionado) kgf
LOAD: (valor de resistencia) kgf
DEFORMATION: (desplazamiento desde que LOAD >=PRELOAD) mm
TIME: 00:00:00: ( tiempo desde que LOAD >=PRELOAD)

6.4.3.23 Prueba en ejecución

6.4.3.24 Fin de la prueba, En la pantalla aparece:

PRELOAD: (precarga seleccionado) KGF
LOAD: (valor de BCT) KGF
DEFORMATION: (aplastamiento de la caja) MM
CONFIRM? (YES / NO)
( TECLA 0: SI, TECLA 1: NO)

6.4.3.25 Colocar la caja a evaluar, dentro de las dos plataforma, de tal forma que
se encuentre en el centro de las plataformas.
6.4.3.26 Presionar TECLA ENTER ( )

6.4.3.27 Presionar TECLA 1

6.4.3.28 En la pantalla aparece: “ENTER TEST PIECE: 2”

(numero de pruebas a realizar)
6.4.3.29 Continuar igual al punto: 23

6.4.3.30 En caso que se desee cancelar una Prueba en ejecución

presionar la TECLA (ESC)
6.4.3.31 En la pantalla aparece:
“¿ABORT? (YES / NO) ( TECLA 0: SI, TECLA 1: NO)”
6.4.3.32 Para volver al inicio del menú: “CHOOSE OPTION ON KEYBOARD”
Presionar la TECLA (ESC)

6.5 CÁLCULOS Y EXPRESIÓN DE LOS RESULTADOS

Registrar los resultados de cada prueba (mínimo 5 por cada lote) y calcular la fuerza
máxima media (expresada en k)
Los resultados obtenidos serán registrados en el formato CP-AC03-F004 Registro de
Producto Terminado (BCT)

6.6 RECOMENDACIONES
6.6.1 No ingresar SPAN (altura de la caja) menor a 100 mm
6.6.2 Cuando se prende el equipo, esperar 15 minutos antes de continuar con la
configuración del equipo. Tiempo requerido para la estabilización de los
circuitos electrónicos.
6.6.3 Seleccione solamente las cajas que no tengan arrugas, líneas sin goma o
daño visible como consecuencia del manipuleo.
6.6.4 En el proceso de armado de las cajas de cartón corrugado, evitar
distorsiones y descuadres, porque esto afectará en los resultados de los
ensayos.
