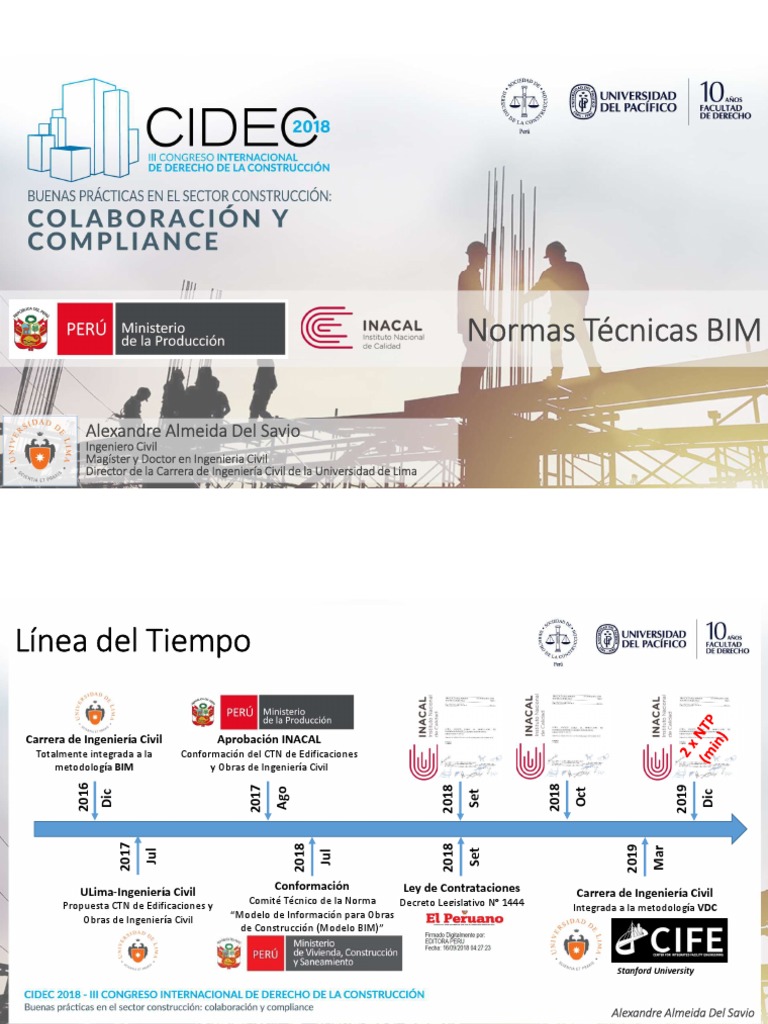

Normas Técnicas BIM
Alexandre Almeida Del Savio
Ingeniero Civil
Magíster y Doctor en Ingenieria Civil
Director de la Carrera de Ingeniería Civil de la Universidad de Lima
Línea del Tiempo
Carrera de Ingeniería Civil Aprobación INACAL
Totalmente integrada a la Conformación del CTN de Edificaciones
metodología BIM y Obras de Ingeniería Civil
2016
2018
2017
2018
2019
Ago
Oct
Set
Dic
Dic
2017
2018
2018
2019
Mar
Set
Jul
Jul
ULima-Ingeniería Civil Conformación Ley de Contrataciones Carrera de Ingeniería Civil
Propuesta CTN de Edificaciones y Comité Técnico de la Norma Decreto Legislativo N° 1444 Integrada a la metodología VDC
Obras de Ingeniería Civil “Modelo de Información para Obras
de Construcción (Modelo BIM)”
Stanford University
Alexandre Almeida Del Savio
Comité Técnico
Comité Técnico de Normalización (CTN) de Edificaciones y Obras de
Ingeniería Civil, con los siguientes 02 Subcomités Técnicos de
Normalización (SC) en el marco del CTN:
• Subcomité Técnico de Normalización de Organización de la Información
sobre Obras de Construcción.
• Subcomité Técnico de Normalización de Calidad en la Construcción.
Alexandre Almeida Del Savio
CTN de Edificaciones y
Obras de Ingeniería Civil
Campo de Actividad:
• Terminología general;
• Organización de la información en los procesos de diseño, fabricación y construcción;
• Requisitos geométricos generales para edificios, elementos de construcción y componentes, incluyendo la
coordinación modular y sus principios básicos, reglas generales para juntas, tolerancias y ajustes, normas de
rendimiento y prueba para selladores;
• Reglas generales para otros requisitos de desempeño, incluyendo requisitos funcionales y de usuario relacionados
con la vida útil, sostenibilidad, accesibilidad y usabilidad;
• Normas y directrices generales para abordar los impactos económicos, ambientales y sociales y los aspectos
relacionados con el desarrollo sostenible;
• Requisitos geométricos y de rendimiento de los componentes que no están comprendidos en los comités técnicos
separados de la ISO;
• Procesos de adquisición, métodos y procedimientos;
• Lineamientos y buenas prácticas en los procesos constructivos.
Alexandre Almeida Del Savio
CTN de Edificaciones y
Obras de Ingeniería Civil
Subcomités en el Marco del Comité Espejo ISO/TC 59 – Building and Civil
Engineering Works:
• ISO/TC 59/SC 2 Terminology and harmonization of languages
• ISO/TC 59/SC 8 Sealants
• ISO/TC 59/SC 13 Organization of information about construction works
• ISO/TC 59/SC 14 Design life
• ISO/TC 59/SC 15 Framework for the description of housing performance
• ISO/TC 59/SC 16 Accessibility and usability of the built environment
• ISO/TC 59/SC 17 Sustainability in buildings and civil engineering works
• ISO/TC 59/SC 18 Construction procurement
Alexandre Almeida Del Savio
CTN de Edificaciones y
Obras de Ingeniería Civil
Campos de Actividad del los Subcomités Técnicos:
• SC de Organización de la Información sobre Obras de Construcción
• Normalización de la organización de la información en los procesos de diseño, fabricación y
construcción.
• SC de Calidad en la Construcción
• Normalización sobre lineamientos y buenas prácticas en los procesos constructivos para asegurar la
calidad de los proyectos de construcción considerando los aspectos técnicos, ambientales, sociales,
seguridad y salud en el trabajo, e innovación.
• Se excluye requisitos y métodos de ensayo de materiales de construcción ya que son trabajados por
otros comités técnicos.
Alexandre Almeida Del Savio
SC de Organización de la
Información sobre Obras
de Construcción
• ISO 12006-2:2015 Building construction - Organization of information
about construction works - Part 2: Framework for classification.
• ISO 12006-3:2007 Building construction - Organization of information
about construction works - Part 3: Framework for object-oriented information.
• ISO/TS 12911:2012 Framework for building information modelling (BIM) guidance.
• ISO 16354:2013 Guidelines for knowledge libraries and object libraries.
• ISO 16757-1:2015 Data structures for electronic product catalogues for building services - Part 1: Concepts, architecture
and model.
• ISO 16757-2:2016 Data structures for electronic product catalogues for building services - Part 2: Geometry.
• ISO 22263:2008 Organization of information about construction works - Framework for management of project
information.
• ISO 29481-1:2016 Building information models - Information delivery manual - Part 1: Methodology and format.
• ISO 29481-2:2012 Building information models - Information delivery manual - Part 2: Interaction framework.
Alexandre Almeida Del Savio
SC de Organización de la
Información sobre Obras
de Construcción
GUÍA MARCO PARA EL MODELADO DE INFORMACIÓN DE LA EDIFICACIÓN (BIM)
(ISO/TS 12911:2012)
Framework for building information modelling (BIM) guidance (ISO/TS 12911:2012)
Alcance
Esta Especificación Técnica establece un marco para proporcionar especificaciones para el desarrollo del modelado de información
de la edificación (BIM).
Es aplicable a cualquier rango de modelado de las edificaciones y de las facilidades relacionadas con la construcción, desde un
portafolio de activos en un solo sitio o múltiples sitios, hasta activos en una sola edificación pequeña y en cualquier sistema
constituyente, subsistema, componente o elemento.
Es aplicable en cualquier tipo de activo, incluyendo a la mayoría de las obras de infraestructura y obras públicas, equipos y
materiales. Los procesos BIM son aplicables a través de todo el ciclo de vida de un portafolio, facilidad o componente, que puede
abarcar desde el inicio hasta el final del uso.
El usuario principal utiliza el marco para ayudar en la estructuración de un documento guía de orientación BIM de nivel
internacional, nacional en un proyecto o facilidad. El marco también puede ser usado como guía BIM proporcionada para los
proveedores de aplicaciones.
Alexandre Almeida Del Savio
SC de Organización de la
Información sobre Obras
de Construcción
GUÍA MARCO PARA EL MODELADO DE INFORMACIÓN DE LA EDIFICACIÓN (BIM)
(ISO/TS 12911:2012)
Framework for building information modelling (BIM) guidance (ISO/TS 12911:2012)
Propósitos del Marco
La industria de la construcción y de las facilidades está siendo dirigido internamente por las demandas de eficiencia y externamente
por las demandas de una mayor calidad y valor en el producto. Para maximizar el retorno de la inversión, la industria necesita
especificaciones de desempeño mejor estructuradas y más reutilizables.
Esta Norma Técnica establece un marco para proporcionar una especificación para la puesta en marcha de BIM.
El marco permite cotejar documentos de orientación BIM internacionales, nacionales y de proyectos específicos y asociarse en
nuevos proyectos para asimilar las prácticas y expectativas de otros usuarios.
Alexandre Almeida Del Savio
SC de Organización de la
Información sobre Obras
de Construcción
GUÍA MARCO PARA EL MODELADO DE INFORMACIÓN DE LA EDIFICACIÓN (BIM)
(ISO/TS 12911:2012)
Framework for building information modelling (BIM) guidance (ISO/TS 12911:2012)
Objetivos del Marco
1) Crear un marco común que brinde orientación para la aplicación de BIM:
• ayudar al desarrollo de procesos claros y repetibles;
• permitir que el documento de orientación internacional, nacional y de proyecto/empresa se prepare de acuerdo a un marco común;
• permitir que los documentos guía de solicitud se preparen de acuerdo a un mismo marco común.
2) Hacer que los documentos de orientación BIM sean manejables:
• alentar a que estén completos los documentos de orientación proporcionando una lista de verificación de los resultados, gestión y datos de entrada;
• alentar la provisión de explicaciones razonadas para desempeño exigido;
• lograr la extensibilidad de los documentos de orientación;
• apoyar la combinación y comparación de documentos de “guía BIM”.
3) Hacer que la guía BIM pueda ser probada:
• alentar la prueba de documentos de orientación contra este marco;
• alentar la prueba del uso de BIM contra los documentos de orientación;
• alentar el uso de cláusulas contractuales formales que se refieran a los documentos de orientación.
Alexandre Almeida Del Savio
SC de Organización de la
Información sobre Obras
de Construcción
MODELADO DE LA INFORMACIÓN DE LOS EDIFICIOS - MANUAL DE
ENTREGA DE LA INFORMACIÓN - PARTE 2: MARCO DE TRABAJO PARA LA
INTERACCIÓN (ISO 29481-2:2012)
Building information models – Information delivery manual
– Part 2: Interaction framework (ISO 29481-2:2012)
Objeto y campo de aplicación
Esta norma especifica una metodología y un formato para describir las “acciones de coordinación” entre los agentes
de un proyecto de construcción durante todas las etapas del ciclo de vida del bien.
Especifica:
• una metodología que describe un marco de interacción,
• una manera adecuada de asignar responsabilidades e interacciones, que proporciona un contexto del proceso para el flujo de la información,
• un formato en el que se debería especificar un marco de interacción.
Facilitar la interoperabilidad entre las aplicaciones de software utilizadas en el proceso de construcción, promover la
colaboración digital entre los agentes en el proceso de construcción de edificios y proporcionar una base para un
intercambio de información precisa, fiable, repetible y de alta calidad.
.
BIM-VDC
Gobierno
BIM-VDC
Formación de Capital Humano
Alexandre Almeida Del Savio
BIM-VDC: Formación de Capital Humano
Building
Information
Modeling
18 Asignaturas
(8 compartidas)
Alexandre Almeida Del Savio
ULima: Ingeniería Civil
Invitaciones: Agenda
Alexandre Almeida Del Savio
MUCHA GRACIAS
