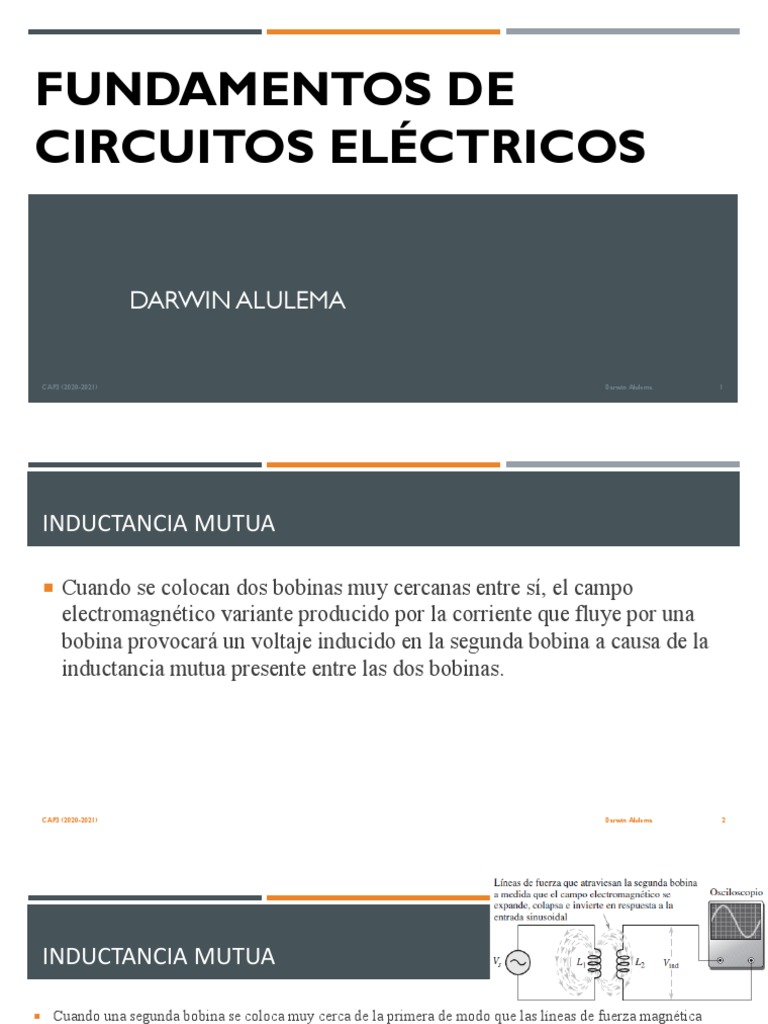

FUNDAMENTOS DE

CIRCUITOS ELÉCTRICOS

DARWIN ALULEMA

CAP3 (2020-2021) Darwin Alulema 1

INDUCTANCIA MUTUA

 Cuando se colocan dos bobinas muy cercanas entre sí, el campo

electromagnético variante producido por la corriente que fluye por una
bobina provocará un voltaje inducido en la segunda bobina a causa de la
inductancia mutua presente entre las dos bobinas.

CAP3 (2020-2021) Darwin Alulema 2

 INDUCTANCIA MUTUA

 Cuando una segunda bobina se coloca muy cerca de la primera de modo que las líneas de fuerza magnética
variantes pasen a través de la segunda bobina, las bobinas están acopladas magnéticamente y se induce un voltaje,
como indica la figura.
 Si dos bobinas están acopladas de manera magnética, crean aislamiento eléctrico porque no existe conexión eléctrica entre
ellas, sino sólo un vínculo magnético.
 Si la corriente que fluye por la primera bobina es sinusoidal, el voltaje inducido en la segunda bobina también es
sinusoidal.
 La cantidad de voltaje inducido en la segunda bobina a consecuencia de la corriente en la primera depende de la
inductancia mutua (LM), que es la inductancia presente entre las dos bobinas.
 La inductancia de cada bobina y la cantidad de acoplamiento (k) entre las dos bobinas establecen la inductancia mutua.
 Para llevar al máximo el acoplamiento entre las dos bobinas, se enrollan en un núcleo común.

CAP3 (2020-2021) Darwin Alulema 3

COEFICIENTE DE ACOPLAMIENTO

 El coeficiente de acoplamiento, k, entre dos bobinas es la relación de las

líneas de fuerza magnéticas (flujo) producidas por la bobina 1, y que
enlazan la bobina 2 (φ1-2), con el flujo total producido por la bobina 1
(φ1).

CAP3 (2020-2021) Darwin Alulema 4

COEFICIENTE DE ACOPLAMIENTO

 Por ejemplo, si la mitad del flujo producido por la bobina 1 enlaza la bobina 2,
entonces k = 0.5.
 Un valor más grande de k indica que más voltaje se induce en la bobina 2 con cierta
razón de cambio de la corriente que circula en la bobina 1.
 Observe que k no tiene unidades.
 El coeficiente de acoplamiento, k, depende de la cercanía física de las bobinas y del
tipo de material del núcleo sobre el cual están enrolladas. Asimismo, la construcción y
forma de los núcleos son factores.
CAP3 (2020-2021) Darwin Alulema 5
FÓRMULA PARA INDUCTANCIA MUTUA

 Los tres factores que influyen en la inductancia mutua (k, L1 y L2) se muestran en la
figura. La fórmula para inductancia mutua es

CAP3 (2020-2021) Darwin Alulema 6

EJERCICIO 1

 Una bobina produce un flujo magnético total de 50 uWb, y 20 uWb

enlazan la bobina 2. ¿Cuál es el coeficiente de acoplamiento, k?

CAP3 (2020-2021) Darwin Alulema 7

EJERCICIO 2

 Dos bobinas están enrolladas en un solo núcleo, y el coeficiente de

acoplamiento es de 0.3. La inductancia de la bobina 1 es de 10 uH, y la
inductancia de la bobina 2 es de 15 uH. ¿Cuál es la Inductancia Mutua
LM?

CAP3 (2020-2021) Darwin Alulema 8

EL TRANSFORMADOR BÁSICO

 Un transformador básico es un dispositivo eléctrico construido a partir

de dos bobinas de alambre (devanados) acopladas magnéticamente entre
sí, de modo que existe inductancia mutua para la transferencia de
potencia de un devanado al otro.

CAP3 (2020-2021) Darwin Alulema 9

EL TRANSFORMADOR BÁSICO

 En la figura (a) se muestra el diagrama esquemático de un transformador. Como puede observarse, una bobina se
llama devanado primario y la otra devanado secundario.
 La fuente e voltaje se aplica al devanado primario y la carga se conecta al devanado secundario, como indica la
figura (b).
 El devanado primario es el devanado de entrada y el secundario es el devanado de salida.
 Es común referirse al lado del transformador que tiene la fuente de voltaje como primario y al lado que tiene el voltaje
inducido como secundario.

CAP3 (2020-2021) Darwin Alulema 10

EL TRANSFORMADOR BÁSICO

 Los devanados de un transformador se forman alrededor del núcleo. Éste proporciona

tanto una estructura física para colocar los devanados como una trayectoria magnética
para que el flujo magnético se concentre cerca de las bobinas. Existen tres categorías
generales de material de núcleo: aire, hierro, y ferrita.
 El símbolo esquemático para cada tipo se muestra en la figura

CAP3 (2020-2021) Darwin Alulema 11

EL TRANSFORMADOR BÁSICO

 En aplicaciones de alta frecuencia se utilizan transformadores de núcleo

de aire y núcleo de ferrita que constan de devanados sobre una coraza
aislante la cual es hueca (aire) o construida a partir de ferrita, como se
ilustra en la figura.
 El alambre está protegido frecuentemente por un recubrimiento tipo
barniz para evitar que los devanados se pongan en cortocircuito entre sí.
 El tipo de material del núcleo y las posiciones relativas de los devanados
establecen la cantidad de acoplamiento magnético presente entre los
devanados primario y secundario.
 En la figura (a), los devanados están acoplados holgadamente porque van
separados, y en la parte (b) se acoplan estrechamente porque están
traslapados.
 Mientras más estrecho es el acoplamiento, mayor es el voltaje inducido en
el secundario para cierta cantidad dada en el primario.
CAP3 (2020-2021) Darwin Alulema 12
EL TRANSFORMADOR BÁSICO

 Los transformadores de núcleo de hierro se utilizan en general para frecuencia de audio (FA) y aplicaciones de
potencia.
 Estos transformadores se componen de devanados sobre un núcleo construido a partir de hojas laminadas de
material ferromagnético aisladas una de otra, según muestra la figura. Esta construcción proporciona una
trayectoria fácil para el flujo magnético e incrementa la cantidad de acoplamiento entre los devanados.
 La figura muestra la construcción básica de las dos configuraciones principales de transformadores de núcleo de
hierro.
 En la construcción tipo núcleo, mostrada en la parte (a), los devanados están en ramas distintas del núcleo laminado.
 En la construcción tipo acorazado, que ilustra la parte (b), ambos devanados están en la misma rama.
 Cada tipo tiene ciertas ventajas. En general, el tipo núcleo tiene más espacio para aislar y puede manejar voltajes más altos.
El tipo acorazado produce flujos magnéticos más intensos en el núcleo, por lo que requiere pocas vueltas.

CAP3 (2020-2021) Darwin Alulema 13

EL TRANSFORMADOR BÁSICO

 La figura presenta una variedad de transformadores.

CAP3 (2020-2021) Darwin Alulema 14

RELACIÓN DE VUELTAS

 Un parámetro de transformador que es útil para entender cómo funciona un

transformador es la relación de vueltas.
 La relación de vueltas (n) se define como la relación del número de vueltas que hay
en el devanado secundario (Nsec) al número de vueltas presentes en el devanado
primario (Npri).

CAP3 (2020-2021) Darwin Alulema 15

RELACIÓN DE VUELTAS

 Esta definición de relación de vueltas está basada en el estándar IEEE para transformadores
de potencia electrónicos tal como se especifica en el diccionario IEEE.
 Otras categorías de transformador pueden tener una definición diferente, así que algunas
fuentes definen la relación de vueltas como Npri/Nsec. Cualquier definición es correcta en
tanto esté formulada claramente y sea utilizada en forma consistente.
 La relación de vueltas de un transformador rara vez, si es que ocurre en alguna ocasión, se da
como especificación de transformador. En general, los voltajes de entrada y salida y la
potencia nominal son las especificaciones clave. Sin embargo, la relación de vueltas resulta
útil al estudiar el principio de operación de un transformador.

CAP3 (2020-2021) Darwin Alulema 16

EJERCICIO

 El devanado primario de un transformador tiene 100 vueltas y el

secundario 400 vueltas. ¿Cuál es la relación de vueltas?

CAP3 (2020-2021) Darwin Alulema 17

DIRECCIÓN DE LOS DEVANADOS

 Otro importante parámetro de un transformador es la dirección en la cual se colocan los devanados

alrededor del núcleo. Como se ilustra en la figura, el sentido de los devanados determina la polaridad del
voltaje a través del devanado secundario (voltaje secundario) con respecto al voltaje del devanado primario
(voltaje primario). En los símbolos esquemáticos ocasionalmente se colocan puntos sobre las fases para
señalar polaridades, como indica la figura.

CAP3 (2020-2021) Darwin Alulema 18

TRANSFORMADORES ELEVADORES Y REDUCTORES

 Un transformador elevador tiene más vueltas en su devanado secundario

que en el primario y se utiliza para incrementar voltaje de ca.
 Un transformador reductor tiene más vueltas en su devanado primario que
en el secundario y se utiliza para reducir voltaje de ca.

CAP3 (2020-2021) Darwin Alulema 19

EL TRANSFORMADOR ELEVADOR

 Un transformador donde el voltaje secundario es más grande que el voltaje primario se llama
transformador elevador. La cantidad en que se eleva el voltaje depende de la relación de vueltas.

 La relación del voltaje secundario (Vsec) al voltaje primario (Vpri) es igual a la relación del
número de vueltas presente en el devanado secundario (Nsec) al número de vueltas que haya en el
devanado primario (Npri).

CAP3 (2020-2021) Darwin Alulema 20

EL TRANSFORMADOR ELEVADOR

 Nsec/Npri define la relación de vueltas, n. Por consiguiente, a partir de esta relación

 La ecuación muestra que el voltaje secundario es igual a la relación de vueltas multiplicada por el voltaje primario.
Esta condición asume que el coeficiente de acoplamiento es de 1, y un buen transformador de núcleo de hierro se
aproxima a este valor.
 La relación de vueltas para un transformador elevador siempre es mayor a 1 debido a que el número de vueltas que
hay en el devanado secundario (Nsec) siempre es más grande que el número de vueltas presente en el devanado
primario (Npri).

CAP3 (2020-2021) Darwin Alulema 21

EJERICICIO

 El transformador de la figura tiene una relación de vueltas de 3. ¿Cuál es el voltaje en

el devanado secundario?

CAP3 (2020-2021) Darwin Alulema 22

EL TRANSFORMADOR REDUCTOR

 Un transformador donde el voltaje secundario es menor que el voltaje primario se

llama transformador reductor. La cantidad en que se reduce el voltaje depende de la
relación de vueltas.
 La ecuación es aplicable a un transformador reductor.
 La relación de vueltas de un transformador reductor siempre es menor que 1 porque el
número de vueltas en el devanado secundario siempre es menor que el número de
vueltas en el devanado primario.

CAP3 (2020-2021) Darwin Alulema 23

EJERCICIO

 El transformador de la figura tiene una relación de vueltas de 0.2. ¿Cuál

es el voltaje secundario?

CAP3 (2020-2021) Darwin Alulema 24

AMPLIFICADORES OPERACIONALES

 Los amplificadores operacionales, también llamados Op Amp por sus

siglas en inglés, son dispositivos electrónicos capaces de realizar una gran
cantidad de funciones dentro de un circuito electrónico , dependiendo de
la como se coloque dentro del mismo.
 El amplificador operacional posee 5 patas, las cuales poseen distintas
funciones:

CAP3 (2020-2021) Darwin Alulema 25

EL AMPLIFICADOR OPERACIONAL COMO COMPARADOR

 Una de las funciones principales del amplificador operacional es la

de comparador. Una de las condiciones que se debe cumplir para
utilizar el amplificador operacional es que el voltaje entre la
entrada inversora y no inversora debe ser cero.
 Si establecemos un voltaje fijo en la terminal inversora, pero en la
pata no inversora tenemos un voltaje menor a dicho potencial, la
salida del amplificador será nula, es decir, no habrá voltaje en la
salida.


CAP3 (2020-2021) Darwin Alulema 26

EL AMPLIFICADOR OPERACIONAL NO INVERSOR

 Esta configuración permite aumentar el nivel

del voltaje en una señal de entrada de tal
forma que la señal que entra en la pata no
inversora sale amplificada del
dispositivo. Pero, ¿cómo sucede
esto? Hagamos un análisis sencillo… Si el
voltaje en las terminales inversora y no
inversora es el mismo, entonces podemos
suponer que el voltaje entre R1 y R2 es el
mismo que el voltaje de entrada.

CAP3 (2020-2021) Darwin Alulema 27

EL AMPLIFICADOR OPERACIONAL NO INVERSOR

 El amplificador operacional inversor logra

invertir un voltaje de entrada a la vez que lo
amplifica. El análisis es simple. Una vez más
el voltaje en la para inversora y en la no
inversora es el mismo. Como en la terminal
no inversora el voltaje es cero (GND),
entonces hacemos un análisis en el nodo
que se forma entre R1 y R2.

CAP3 (2020-2021) Darwin Alulema 28

EL AMPLIFICADOR OPERACIONAL COMO SUMADOR INVERSOR

 El amplificador operacional sumador permite al usuario sumar varios

niveles de voltaje a la vez que se invierte el signo del voltaje.

CAP3 (2020-2021) Darwin Alulema 29
