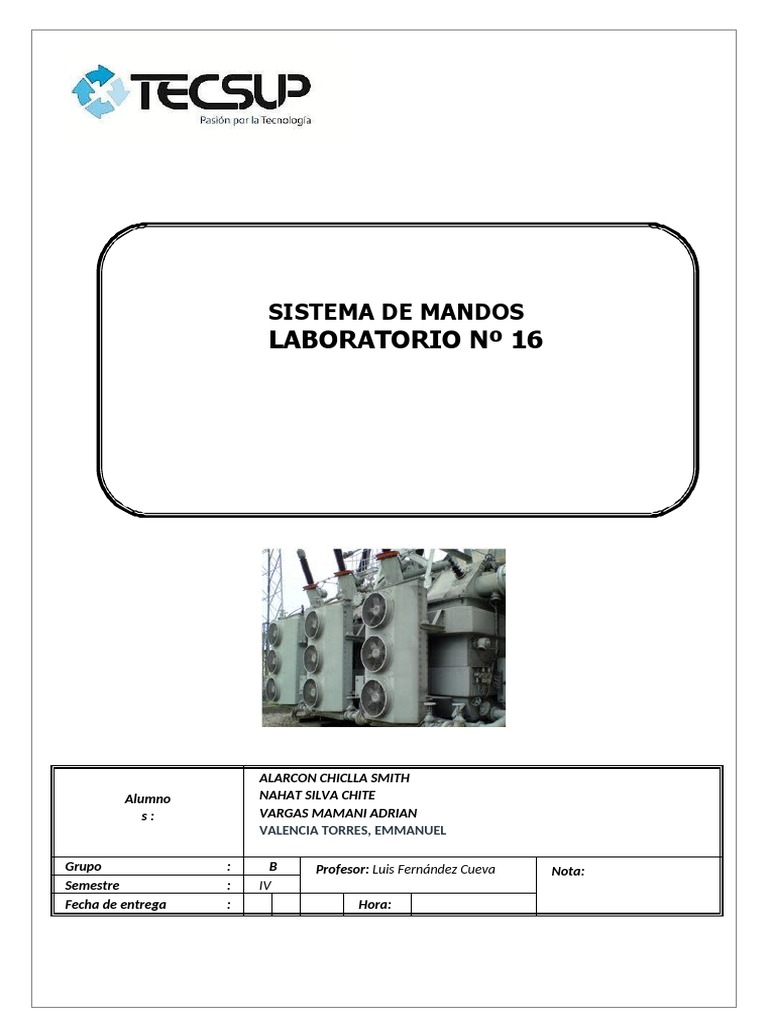

SISTEMA DE MANDOS

LABORATORIO Nº 16

ALARCON CHICLLA SMITH

Alumno NAHAT SILVA CHITE
s: VARGAS MAMANI ADRIAN
VALENCIA TORRES, EMMANUEL

Grupo : B Profesor: Luis Fernández Cueva Nota:

Semestre : IV
Fecha de entrega : Hora:
I. OBJETIVOS:

1. Diseñar, montar e instalar tableros eléctricos de automatización en

base a la lógica programada.
2. Aplicar normas técnicas y reglamentos de seguridad. Trabajo individual.
3. Poner en operación un tablero de automatización en base a la lógica
programada siguiendo normas de seguridad.

II. EQUIPOS Y MATERIALES:

 Software Cade Simu.

 Elementos del Tablero de control (para la simulación).
 PLC LOGO! 12/24RC.

III. INFORMACIÓN TEÓRICA

Desarrollada en clase.

IV. OPERACIONES:

1. Dibujar los esquemas.

2. Hacer la leyenda.
3. Hacer la lista de equipos y materiales.
4. Diseñar el esquema en el software CADE SIMU.

Usar lentes de seguridad durante su permanencia en el Taller

¡Atención Riesgo Eléctrico!

V. DESCRIPCIÓN DE LA TAREA:

1. Interpretación del funcionamiento del proceso.

2. Realizar el esquema del circuito de mando y fuerza del tablero de automatización de
un arranque de un motor asíncrono de jaula de ardilla trifásico (solo simulación en
CADE SIMU). Usar simbología normalizada.
3. Selección de los equipos y materiales.
 CODIG FT-ATS-37
ANÁLISIS DE TRABAJO SEGURO (ATS) O
FECHA 01-02-21
TAREA
:  ARMADO DE CIRCUITO DE FUERZA Y DE MANDO VERSIÓ
N
01

FIRMA
AMBIENTE: 06 06 2021
EQUIPO DE
DOCENTE: AUGUSTO VALDIVIA 4 E3
TRABAJO
SESIÓN N° 16
DIA ME AÑ
S O

FIRMA

FIRMA
1.VALENCIA TORRES EMMANUEL
NOMBRE
4. ALARCN CHICLLA SMITH A.
DE LOS

FIRMA

FIRMA
PARTICIP 2.VARGAS MAMANI ADRIAN 5.
.

FIRMA
(Apellido

FIRMA
3.SILVA CHITE NAHAT 6.
sy
Nombres)

CARACTERÍSTICAS DE EQUIPOS Y HERRAMIENTAS:

Multímetro, navaja de electricista, destornillador punta plana ,
destornillador punta estrella, perillero ¼, alicate de corte y alicate
universal son las herramientas con las cuales vamos a trabajar este
laboratorio
X X

X
X

OTROS
PASOS DE LA TAREA RIESGOS MEDIDAS DE CONTROL
(ESPECIFICAR PARA
CADA PASO)

1 Ingreso al taller. X Ingresar ordenadamente al taller.

2 Recojo de materiales. X X Recoger uno por grupo el material de trabajo con distancia
respectiva.
3 Planificación de trabajo. X Mantener la distancia de un 1m de los compañeros.
4 montar e instalar tableros eléctricos X X Siguiendo las indicaciones del laboratorio-
5 Orden y limpieza. X X Limpiar y ordenar lo ensuciado sin hacer sin jugar.
6 Salida del taller. X Salir del taller de forma ordenada.
7
8
9
1
0
1
1
 VI. CONDICIONES DEL SISTEMA:

El sistema deberá cumplir las siguientes condiciones:

1. Tenemos un sistema control de la temperatura de un transformador de

potencia OFAF, en una subestación de distribución.

2. Para controlar la temperatura, tenemos un termostato (-B1Q) y una

protección térmica (-F1F), que desconectara el transformador en caso la
corriente eléctrica y la temperatura sean elevadas; el termostato controlara
los siguientes elementos: Electrobomba (-M1M) que funciona con un
variador de velocidad programado a dos velocidades y el tipo de control es
remoto, este ayudara a impulsar el movimiento del aceite dentro del
transformador; ventiladores que funciona con motores de jaula de ardilla (–
M2M), estos funcionan con un arranque directo y ayudan a disipar el calor.

3. El variador de velocidad que activa la electrobomba (-M1M), está

programado para que se pueda generar dos velocidades, la primera 30 Hz a
una temperatura menor de 20 °C y la segunda 60 HZ a una temperatura
mayor a 20 °C; pero si el termostato mide más de 40 °C se activaran los
ventiladores (-M2M). Además, si el termostato mide la temperatura más de
40 °C, y la protección térmica mide una corriente mayor a la programada, se
desconectará el transformador por medio de dos interruptores automáticos
uno el lado de media tensión y el otro en el lado de baja tensión.

4. Para que funcione el sistema de control tengo que presionar (–S2Q) y,

dependiendo de la temperatura del transformador se activara la
electrobomba (-M1M) y los ventiladores (-M2M).

5. Para que apague el sistema de control y se desconecte el transformador,

podemos presionar la parada de emergencia (-S0Q), presionar el pulsador
stop (-S1Q) o que la protección térmica se active y la temperatura del
transformador este con un valor mayor a 40 °C; además, si el relé térmico de
los motores de ventilación o el variador activaran alguna alarma por exceso
de corriente, se apagaran los motores pero no desconectara el
transformador, y encenderá una lámpara (-H1H) que indique que existe una
falla en estos.
VII. TIEMPO DE EJECUCIÓN:

5 horas pedagógicas.
VIII. OBSERVACIONES Y CONCLUSIONES:
 LISTA DE MATERIALES
ITE DESCRIPCION UNI. CAN. COSTO
M
1 INTERRUPTOR TERMOMAGNÉTICOS Piez 01 S/31.90
a
2 INTERRUPTOR DIFERENCIAL Piez 01 S/ 79.90
a
3 CONTACTORES Piez 02 S/ 121.8
a
4 CONTACTOR AUXILIAR Piez 02 S/ 53.64
a
5 CANALETA 40mm Piez 3.50 S/ 23.90
a
6 RIEL DIN 40mm Piez 1.5 S/ 15.90
a
7 BORNERAS NEUTRO Piez 01 S/ 10.90
a
8 BORNERAS TIERRA Piez 01 S/ 10.90
a
9 Borneras de Fase 40mm Piez 03 S/ 32.7
 a
10 Pulsadores NA Piez 03 S/ 32.7
a
11 Pulsadores NC Piez 03 S/ 32.7
a
12 PARADA EMERGENCIA TIPO Z Piez 01 S/ 55.70
a
13 TEMPORIZADOR ON DE DELLAY Y OFF DE DELLAY Piez 02 S/ 181.36
a
14 CABLE 16 AWG Piez 10 S/ 35.9
a

HERRAMIENTAS
1 DESTORNILLADOR PERILLERO 4' PUNTA PLANA Piez 01 S/ 5.90
a
2 DESTORNILLADOR PERILLERO 2' PUNTA PLANA Piez 01 S/ 5.90
a
3 NAVAJA REGLINE Piez 01 S/ 7.90
a
4 ALICATE 2" PUNTA LARGA Piez 01 S/ 7.90
a
5 ALICATE UNIVERSAL 1 1/2" Piez 01 S/ 7.90
a
6 ALICATE DE CORTE 1 1/2 Piez 01 S/ 7.90
a
7 MULTIMETRO DIGITAl Piez 01 S/ 74.90
a
