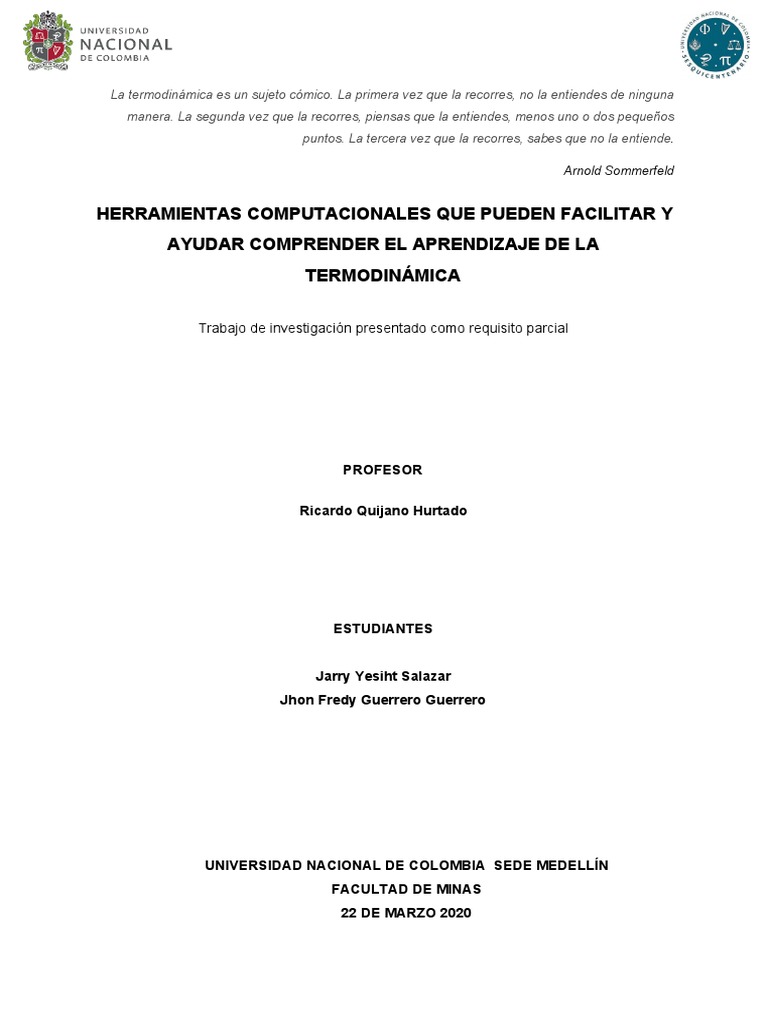

La termodinámica es un sujeto cómico.

La primera vez que la recorres, no la entiendes de ninguna

manera. La segunda vez que la recorres, piensas que la entiendes, menos uno o dos pequeños
puntos. La tercera vez que la recorres, sabes que no la entiende.​

Arnold Sommerfeld

​HERRAMIENTAS COMPUTACIONALES QUE PUEDEN FACILITAR Y

AYUDAR COMPRENDER EL APRENDIZAJE DE LA
TERMODINÁMICA

Trabajo de investigación presentado como requisito parcial

PROFESOR

Ricardo Quijano Hurtado

ESTUDIANTES

Jarry Yesiht Salazar

Jhon Fredy Guerrero Guerrero

UNIVERSIDAD NACIONAL DE COLOMBIA SEDE MEDELLÍN

FACULTAD DE MINAS
22 DE MARZO 2020
 TABLA DE CONTENIDO

Página
INTRODUCCIÓN…………………………………………………………………………….3
RESUMEN……………………………………………………………………………………4
CONCEPTOS………………………………………………………………………………..5
● Primera ley de termodinámica:.......................................................................................
● Máquinas térmicas…………………………………………………………………..............
● Segunda ley de termodinámica:.....................................................................................
● Entropía:.........................................................................................................................
● Exergia:..........................................................................................................................

Herramientas computacionales………………………………………………………....6
1. Quien la creo?...................................................................................................
2. Cómo funciona?……………………………………………………………………...
3. Cual es su aplicación?……………………………………………………………….
4. Donde se ha usado?​………………………………………………………………...

Links para descarga de software……………………………………………………...10

Conclusiones……………………………………………………………………………...11

Bibliografía………………………………………………………………………………...12

Referencias…………………………………………………………………………….….13
INTRODUCCIÓN

La termodinámica es una de las ramas de la física en las que se tiene una característica
especial, ya que sus orígenes no son del todo claros y se basan principalmente en hechos y
procedimientos empíricos que llevaron a la construcción de elementos muy útiles para
facilitar la vida del ser humano. Donde la palabra “termo” significa calor y “dinámica” se
referencia como movimiento, por lo que en sí la termodinámica es la ciencia que estudia el
movimiento del calor en un cuerpo.

Existen diferentes elementos de estudios de la termodinámica tales como: leyes de

termodinamica, entropia, entalpia, energía, máquinas térmicas, transformación de la
energía. de los cuales aquí se muestra algunas herramientas computacionales como lo son
los softwares. Termograf, ​Cyclepad, Steam HX (vapor HX) y sistema OBD Scanner para
verificación fallas en motores diesel o gasolina a inyección electrónica aportan al estudio y
solución de problemas en un menor tiempo..
RESUMEN

La termodinámica es uno de los campos del conocimiento que más aplicaciones prácticas
tiene, en especial en el campo de la ingeniería y las ciencias exactas. En esta sección se
presenta a los lectores una serie textos y hechos por lo cual acredita, motiva y que podrían
solucionar algunas dudas del porqué suceden las cosas cuando se describen aplicaciones
diversas de la termodinámica en distintas áreas. Además de su principio y el aporte de esta
a la revolución industrial. ​La termodinámica es una ciencia básica que formula las reglas
para la conversión de la materia y la energía de una forma a otra. Ella impone los límites
físicos para el desarrollo y la evolución en el mundo. Para tener una idea que permita
comprender un poco más acerca del mundo que mueve la termodinámica se verán
herramientas y métodos enfocados a la comprensión del mecanismo por ​quien lo desarrolló
sin exceptuar cual es su fortaleza y donde se ha usado.

ABSTRACT

Thermodynamics is one of the fields of knowledge that has the most practical applications,
especially in the field of engineering and the exact sciences. In this section, readers are
presented with a series of texts and facts for which they prove, motivate and could solve
some doubts as to why things happen when diverse applications of thermodynamics are
described in different areas. In addition to its principle and its contribution to the industrial
revolution. Thermodynamics is a basic science that formulates the rules for the conversion of
matter and energy from one form to another. She imposes the physical limits for
development and evolution on the world. In order to have an idea that allows us to
understand a little more about the world that moves thermodynamics, we will see tools and
methods focused on understanding the mechanism by whoever developed it, except for its
strength and where it has been used​.
CONCEPTOS

● Primera ley de termodinámica:

La primera ley de la termodinámica nos dice que el cambio en la energía interna de un

sistema, Δ​U​, es igual al calor neto que se le transfiere, Q, más el trabajo neto que se hace
sobre él, W. En forma de ecuación, la primera ley de la termodinámica es,

Δ​U= Q + W

● Máquinas térmicas.

Las máquinas térmicas son dispositivos que funcionan mediante un ciclo termodinámico el
cual realiza una cierta cantidad de trabajo neto positivo esto es debido a la transferencia de
calor desde un cuerpo de mayor temperatura hacia uno de menor temperatura, donde se
aprovecha la expansión de gas el cual sufre ciertas transformaciones en su presión,
volumen y temperatura en el interior de dicha máquina.

● Segunda ley de termodinámica:

la segunda ley de la termodinámica ​establece que, si bien todo el trabajo mecánico puede
transformarse en calor, no todo el calor puede transformarse en trabajo mecánico.

● Ciclo de Carnot:

De acuerdo a la segunda ley ninguna máquina puede presentar una eficiencia del 100%. El
ingeniero Sadi Carnot demostró que una máquina que funciona en un ciclo reversible ideal,
al cual se denominó ciclo de carnot es lo más eficiente entre todas las otras máquinas

Es decir ninguna máquina térmica que funcione entre dos depósitos de energía puede ser
más eficiente que una máquina de carnot que funciones entre los mismo depositos.

Donde la eficiencia E​max ideal​= 1- (T​B​/T​A​ ) está dada por dos focos de temperatura.

● Entropía:
la entropía es una magnitud física que gracias al cálculo nos hace posible saber qué parte
de la energía no es utilizable para producir trabajo.

● Exergía:

la exergía es la porción de energía que es y puede ser transformada en trabajo mecánico, la

exergía es un parámetro que mide la calidad de la energía.

HERRAMIENTAS COMPUTACIONALES

Existen diferentes herramientas que nos facilitan la obtención y el aprendizaje de la

termodinámica, estos software tienen la capacidad de ofrecer la información de diferentes
maneras, tales como mapas ideales, cuestionario y hasta simulaciones de largos y
complejos cálculos. lo cual nos lleva a crear un ambiente de trabajo y un aprendizaje en los
estudiantes mucho más interactivo​.

A continuación enunciamos y desarrollamos algunos softwares.

● Termograf:

Termograf es un software que permite el cálculo de procesos termodinámicos, la creación

de tablas o la realización de cálculos correspondientes al intercambio de calor. este
software fue desarrollado por la universidad de zaragoza en españa.

Algunas características de este programa son:

1. Realiza balances de energía y entropía

2. Cuenta con un editor de ecuaciones para funciones termodinámicas personalizadas
3. Optimización de ciclos mediante gráficas
4. Permite el cálculo de propiedades termodinámicas dibujando los estados, procesos y
ciclos

la ventajas de este software está que cuenta con manuales y tutoriales los cuales facilitan el
aprendizaje al usuario, puede ser usados por docentes para sus clases magistrales en aula,
maneja unidades del SI y el sistema inglés, aporta resultados claros entre otros.
 Figura 1. ​Software Termograf

● Cyclepad​:

Programa creado por: ​Qualitative Reasoning Group.

cyclepad es un software que permite a los estudiantes que cursan termodinamica con la
construccion y analisis de una amplia variedad de ciclos termodinámicos. actualmente este
software es usado en varias universidades tales como Universidad de Northwestern, Oxford,
Universidad Politécnica de Cartagena en españa entre otras.

El funcionamiento de este software es bastante amigable con el estudiante ya que funciona

en dos partes. En la primera parte se utiliza un editor gráfico en el cual se ponen los
componentes del sistema. una vez el diseño se encuentra terminado pasamos a la fase de
análisis que consta de los siguientes pasos:

1. Saber qué fluido se maneja

2. Que se desea analizar en el diseño anterior
3. Que valores numéricos se tienen disponibles para el análisis
Tan pronto como se de alguna información el software nos mostrará que podemos realizar
con el diseño que tenemos en pantalla. Cuando especificamos el fluido que vamos a
trabajar este sabrá si es necesario la utilización de tablas o de aproximaciones de gases
ideales.

Un claro ejemplo de la utilización de este software lo vemos en el siguiente enlace donde se

explica claramente desde la instalación y un ejemplo claro de uso, realizado por la
Universidad Politécnica de Cartagena en españa

Figura 2. ​Software Cyclepad

● Steam HX (vapor HX):

Calculadora de propiedades industrial de vapor, este programa nos permite encontrar todas
las propiedades termodinámicas es usado en la rama de la ingeniería y pretende ayudar a
leer las tablas de vapor.

con esta aplicación nos permite identificar rápidamente: la energía interna específica,
entalpía específica, calidad, temperatura, presión entre otras.
 Figura 3. ​Aplicación Steam HX

Por otro lado existe una herramienta electrónica mediante a códigos que contribuye a
minimizar el tiempo y gastos en la reparación debido a fallas en el sea sistema
electromecánico, de un carro para motores a inyección electrónica para modelos 96 en
adelante, este dispositivo se fija en un daño específico con el fin notar la falla en el menor
tiempo posible.

● Sistema OBD Scanner para verificación fallas en motores diesel o gasolina a

inyección electrónica.

Fue creado desde el año ​1968 por ​La ingeniería de la industria automotriz, junto con la
ingeniería aeroespacial y la ingeniería marítima, es una rama de la ingeniería vehicular, que
incorpora elementos de mecánica, electricidad, electrónica, software e ingeniería de
seguridad aplicándolos al diseño, manufactura y operación de motocicletas, automóviles,
autobuses y camiones y sus respectivos subsistemas de ingeniería.
 Figura: ​Scanner OBD2 Para encontrar fallas en motores a inyección electrónica-(
Diagrama)

¿Qué es y para qué sirve el protocolo OBD2?

El protocolo OBD2 es el sucesor del OBD – OBD1 (Diagnóstico a bordo) y cuenta con
actualizaciones y mejoras en el sistema de diagnóstico del vehículo. Sirve para detectar
fallos químicos, mecánicos y eléctricos que afecten las emisiones de gases contaminantes
del vehículo al medio ambiente y para identificar cualquier otra avería que presente el
automóvil.

Características del protocolo OBD2

● El sistema OBD2 almacena un registro de las fallas encontradas en el vehículo y en

qué condiciones ocurrieron.
● Por lo general el puerto OBD2 se localiza en la consola central del carro o a un lado
del asiento del copiloto.
● Las normativas de OBD2 son aplicables a vehículos alimentados por gasolina y
gasoil (diesel) o algún otro combustible alternativo.
● Se puede hacer la conexión con la máquina de diagnosis de varias maneras: a
través de WiFi, bluetooth, cable USB y utilizando un software de instalación
mediante un ordenador o dispositivo móvil.

Se aplica o se usa en todo el mundo ya que se obtiene resultados en tiempo real sobre el
estado, consumo y fallas de su automóvil.
LINKS PARA DESCARGA DE SOFTWARE

Termograf: http://termograf.unizar.es/descargas/termograf.htm

Cyclepad: http://www.qrg.northwestern.edu/software/cyclepad/cyclesof.htm

SteamHX(vaporHX): Disponible en App Store (IOS).

Scanner OBD2 : ​https://play.google.com/store/apps/details?id=com.ovz.carscanner&hl=es

CONCLUSIONES

● Un software educativo sirve para todos los niveles, así elevaremos la calidad de la
educación logrando una sociedad más comprometida con el desarrollo tecnológico
del mundo
● La termodinámica es uno de los aportes más importantes que ha dado la humanidad
ya que aun en nuestros días se sigue utilizando de una mejor manera
● El estudio de sistemas abiertos y cerrados en cyclepad permite al estudiante tener
herramientas que permiten agilizar los cálculos y la generación plots de sensibilidad
solo modificando los parámetros con el fin de poder analizar lo que ocurre.
● Debido a que el sistema OBD2 se ha extendido como un componente universal,
algunos desarrolladores han diseñado aplicaciones y lectores totalmente
compatibles con la tecnología usada en este sistema, por lo que es sumamente fácil
verificar todo tipo de fallas desde un teléfono celular​.
● En un análisis con el sistema OBD2, pueden observar en tiempo real las
revoluciones por minutos del motor, la aceleración, mezcla de combustible y aire, la
potencia, consumo y nivel de combustible, entre otros. y lo más importante
contribuye a la regulación de contaminantes al medio ambient​e
REFERENCIAS

1. Cengel., Y. ​Termodinamica​ (7th ed.).

2. Borge, J. (2015). ​Recursos didáctica para la enseñanza de la termodinámica clásica​.
Recuperado 22 Marzo 2020, de
https://www.unioviedo.es/jborge/materiales-didacticos/recursos-didacticos-para-la-en
senanza-de-la-termodinamica-clasica/.
3. Propiedades, funciones y diagramas termodinámicos.​ Termograf.unizar.es.
Recuperado 22 Marzo 2020, de
http://termograf.unizar.es/caracteristicas/termodinamica.htm.
4. Modelización de procesos termodinámicos mediante el programa Cyclepad.​
Youtube. (2011). Recuperado 22 Marzo 2020, de
https://www.youtube.com/watch?v=Hwpc-gI_doY.
5. Curiel, S. ​Termodinámica y sus aplicaciones en la tecnología​. Singularity.
Recuperado 22 Marzo 2020, de
https://singularitycfdf.com/termodinamica-y-sus-aplicaciones-en-la-tecnologia/.
