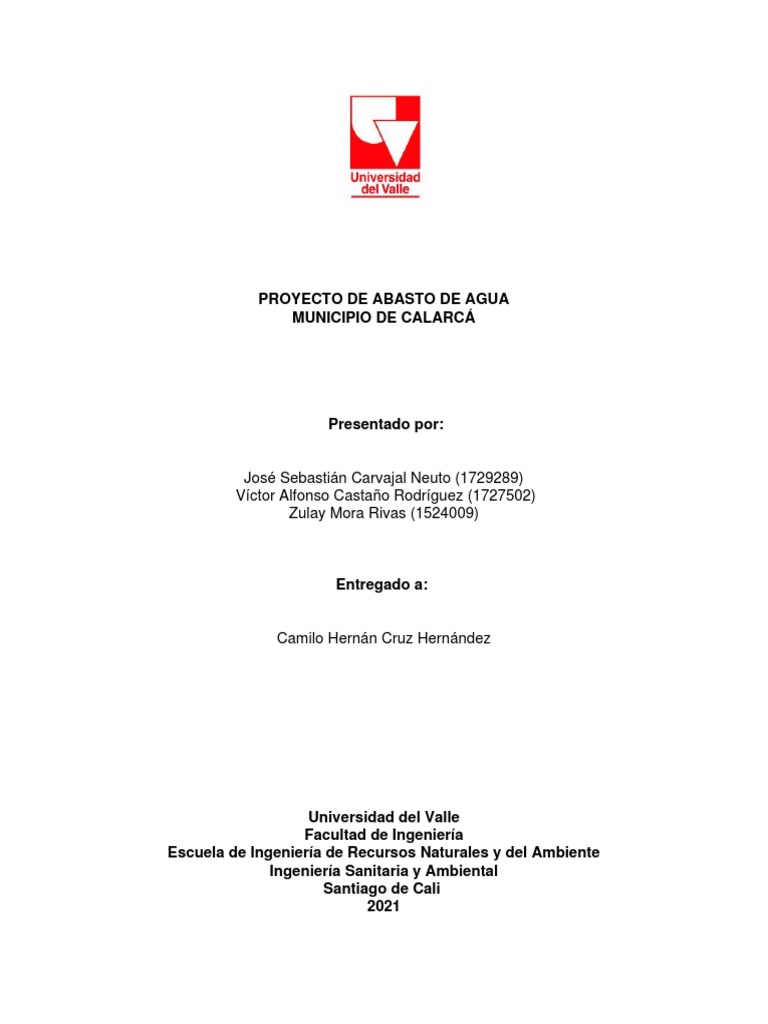

PROYECTO DE ABASTO DE AGUA

MUNICIPIO DE CALARCÁ

Presentado por:

José Sebastián Carvajal Neuto (1729289)

Víctor Alfonso Castaño Rodríguez (1727502)
Zulay Mora Rivas (1524009)

Entregado a:

Camilo Hernán Cruz Hernández

Universidad del Valle

Facultad de Ingeniería
Escuela de Ingeniería de Recursos Naturales y del Ambiente
Ingeniería Sanitaria y Ambiental
Santiago de Cali
2021
 TABLA DE CONTENIDO

1. DESCRIPCIÓN DE LA LOCALIDAD ................................................................ 5

1.1. Aspectos Generales ................................................................................... 5
1.1.1. Localización. ........................................................................................ 5
1.1.2. Geología y geomorfología ................................................................... 7
1.1.3. Clima y Aire. ........................................................................................ 7
1.1.4. Vías urbanas y rurales ......................................................................... 8
1.1.5. Hidrografía ........................................................................................... 9
1.2 Aspectos demográficos y socioeconómicos ................................................. 10
1.2.1 Vivienda ................................................................................................. 11
1.2.2 Educación .............................................................................................. 11
1.2.3 Usos actuales del suelo ......................................................................... 11
1.2.4 Servicios domiciliarios ............................................................................ 12
1.3 Saneamiento básico ..................................................................................... 13
1.3.1 Sistema de acueducto ........................................................................... 13
1.3.2 Sistema de alcantarillado ....................................................................... 13
1.3.3 Residuos sólidos urbanos ...................................................................... 14
2. ESTADO ACTUAL DEL SISTEMA DE ABASTECIMIENTO ........................... 14
2.1 Componentes del Sistema de Acueducto .................................................... 14
2.2 Fuentes de Abastecimiento .......................................................................... 14
2.3 Captación y desarenadores ......................................................................... 15
2.4 Aducción y conducción de Agua Cruda ....................................................... 16
2.5 Planta de Tratamiento .................................................................................. 16
2.6 Tanques de Almacenamiento ...................................................................... 17
2.7 Conducción de agua tratada y redes de distribución ................................... 17
2.8 Conexiones domiciliarias y usuarios ............................................................ 17
2.9 Micromedición y Macromedidores................................................................ 18
3. PROYECTO DE ABASTECIMIENTO DE AGUA PROPUESTO ..................... 18
3.1 Proyección de población .............................................................................. 18
3.1.2. Nivel de complejidad ............................................................................. 20
3.1.3. Dotación ................................................................................................ 21
3.2. Dimensionamiento de estructuras de abasto .............................................. 23
3.2.1. Captación .............................................................................................. 23

2
 3.2.2. Diseño de captación ............................................................................. 23
3.2.3. Diseño desarenador.............................................................................. 27
3.2.4. Canal de aducción desarenador - PTAP............................................... 34
3.2.5. Predimensionamiento ........................................................................... 35
3.2.6. Perfil Hidráulico ..................................................................................... 37
3.2.7. Diseño de la red de distribución ............................................................ 37
3.3. Costos ......................................................................................................... 46
4. REFERENCIAS .............................................................................................. 48

LISTADO DE TABLAS
Tabla 1. Oferta comparativa de caudales abastecedores para épocas de lluvia y
verano ................................................................................................................... 13
Tabla 2. Fuentes y captación del sistema de acueducto municipal ....................... 15
Tabla 3. Coordenadas de la PTAP y Bocatomas .................................................. 16
Tabla 4. Distribución de suscriptores en Calarcá .................................................. 18
Tabla 5. Reportes de macro y micromedición ....................................................... 18
Tabla 6. Proyección poblacional a partir de diversos métodos de crecimiento ..... 19
Tabla 7. Porcentaje de crecimiento poblacional para el periodo de diseño ........... 20
Tabla 8. Nivel de complejidad con base en la población en el año de diseño ....... 20
Tabla 9. Nivel de complejidad con base en la capacidad económica .................... 21
Tabla 10. Dotaciones proyectadas ........................................................................ 21
Tabla 11. Demandas proyectadas......................................................................... 21
Tabla 12. Cálculo de caudales .............................................................................. 22
Tabla 13. Datos para localización de la bocatoma ................................................ 23
Tabla 14. Datos hidrológicos para el diseño de la bocatoma ................................ 24
Tabla 15. Tirantes de agua y anchos correspondientes a cada caudal de la fuente
.............................................................................................................................. 24
Tabla 16. Parámetros para diseño de vertederos ................................................. 24
Tabla 17. Parámetros de diseño para la rejilla ...................................................... 25
Tabla 18. Parámetros de diseño de otros componentes de la bocatoma.............. 25
Tabla 19. Características físicas de fuente y arena, consideradas para el diseño del
desarenador .......................................................................................................... 28
Tabla 20. Localización del desarenador con respecto a la bocatoma y a la localidad
.............................................................................................................................. 29
Tabla 21. Parámetros de diseño del desarenador ................................................. 29
Tabla 22. Parámetros de diseño de la zona de entrada al desarenador ............... 30
Tabla 23. Dimensiones vertedero de excesos en desarenador ............................ 30
Tabla 24. Dimensiones de la zona de sedimentación ........................................... 30
Tabla 25. Dimensiones de la tolva ........................................................................ 31
Tabla 26. Parámetros de diseño, primera pantalla deflectora ............................... 31

3
Tabla 27. Parámetros de diseño, segunda pantalla deflectora.............................. 32
Tabla 28. Criterios de diseño para la cámara de salida del desarenador hacia la
PTAP ..................................................................................................................... 32
Tabla 29. Accesorios en el sistema de aducción................................................... 34
Tabla 30. Dimensiones de unidades de la PTAP .................................................. 36
Tabla 31. Posibles cotas de los tanques del sistema de distribución .................... 38
Tabla 32. Medidas de los tanques......................................................................... 38
Tabla 33. Sectorización del municipio ................................................................... 42
Tabla 34. Costos preliminares del sistema de abastecimiento .............................. 47

LISTADO DE FIGURAS
Figura 1. Localización del municipio de Calarcá ..................................................... 6
Figura 2. Veredas del municipio de Calarcá ............................................................ 6
Figura 3. Red de drenaje del municipio de Calarcá ............................................... 10
Figura 4.Uso de vivienda en Calarcá .................................................................... 11
Figura 5. Uso del suelo en Calarcá ....................................................................... 12
Figura 6. Bocatoma y desarenador del río Santo Domingo y El Salado ................ 15
Figura 7. Sistema de potabilización de agua en Calarcá ...................................... 17
Figura 8. Datos del Dane sobre la población de Calarcá ...................................... 19
Figura 9. Crecimiento poblacional para el periodo de diseño ................................ 20
Figura 10. Proyecciones de los caudales .............................................................. 22
Figura 11. Bocatoma de fondo, vista frontal .......................................................... 26
Figura 12. Vista en planta de la bocatoma ............................................................ 26
Figura 13. Posible ubicación de las unidades en el río Santo Domingo ................ 27
Figura 14. Curva granulométrica de arenas de dos ríos diferentes ....................... 28
Figura 15. Vista en planta y perfil del desarenador ............................................... 33
Figura 16. Aducción desarenador-PTAP ............................................................... 34
Figura 17. Perfil hidráulico conducción desarenador-PTAP .................................. 35
Figura 18. Diseño de planta compacta .................................................................. 36
Figura 19.Perfil hidráulico de la PTAP ................................................................... 37
Figura 20. Diseño del tanque A ............................................................................. 39
Figura 21. Detalles del tanque de almacenamiento .............................................. 40
Figura 22. Sectorización del municipio y posible ubicación de los tanques .......... 41
Figura 23. Curva de factores K en función del tiempo para la ciudad de Cali ....... 42
Figura 24. Curva del fabricante de la bomba......................................................... 43
Figura 25. Sistema de bombeo ............................................................................. 43
Figura 26. Posible ubicación de los nodos en la red de distribución de Calarcá ... 44
Figura 27. Comportamiento de los tanques en el tiempo ...................................... 45
Figura 28. Comportamiento de las presiones en la hora de menor y de mayor
consumo ................................................................................................................ 46

4
 1. DESCRIPCIÓN DE LA LOCALIDAD

1.1. Aspectos Generales

El municipio de Calarcá está situado en el sector oriental del Departamento del

Quindío, sobre el flanco occidental de la Cordillera Central, con alturas que varían
desde 1000 metros sobre el nivel del mar (m.s.n.m), en la confluencia de los ríos
Quindío y Barragán para la conformación del río La Vieja, hasta 3640 m.s.n.m, en
el Alto del Campanario perteneciente a la vereda El Túnel (Calarcá, 2000).

El municipio tiene una extensión territorial de 219,23 km 2, de los cuales 2,44 km2
son urbanos y 216,79 km2 corresponden al sector rural. Calarcá cuenta con tres
corregimientos que son:

• Barcelona. Se encuentra comunicado con la cabecera municipal por una

carretera de 18 km.

• La Virginia. Se encuentra comunicado con la cabecera municipal por una

carretera de 6 km.

• Quebradanegra. Se encuentra comunicado con la cabecera municipal por

dos carreteras de aproximadamente 16 km2.

Tanto la ubicación del municipio, como el sistema de fallas geológicas, la topografía

del terreno, los accidentes naturales y la pluviosidad, entre otras causas,
representan para el territorio una latente amenaza por sismos, inundaciones,
desbordamientos, represamientos, erupciones y vendavales (CRQ, 2007).

Es de anotar que, en los barrios La Indígena y Los Tanques Bajos, se realizaron

obras de recuperación forestal como mitigación y embellecimiento del entorno,
mediante las cuales se establece el uso adecuado de estos lotes según sus
características (CRQ, 2007).

El sector rural circunvecino a la cabecera municipal cuenta con 27 veredas (Figura

2) y 2 centros poblados: La María y La Bella (Alcaldía de Calarcá, s. f.).

1.1.1. Localización.

El municipio de Calarcá, fundado el 29 de junio de 1886, tiene su cabecera municipal

localizada en los 4º 04' 56,57” de latitud Norte y 74º 04' 51,03” de longitud Oeste,
referida al meridiano de Greenwich. Está situado a una altura de 1536 metros sobre
el nivel del mar. Limita al norte con Salento, al Oriente con Cajamarca, al Occidente
con Armenia y la Tebaida, y al Sur con Córdoba, Buenavista, Pijao y Caicedonia.
Además, se encuentra a 4 km de la ciudad de Armenia, capital del
departamento,haciendo parte de su área metropolitana (Calarcá, 2000). En la figura
1 se presenta al municipio de estudio y en la figura 2 sus diferentes veredas.

5
Figura 1. Localización del municipio de Calarcá

Figura 2. Veredas del municipio de Calarcá

Fuente: CRQ

6
1.1.2. Geología y geomorfología

Geología: el municipio de Calarcá se ubica sobre el flanco occidental de la

Cordillera Central y está conformado por los terrenos Cajamarca y Cauca-Romeral;
desde el punto de vista estratigráfico, se localiza sobre un depósito de origen
volcánico sedimentario conocido como Glacis del Quindío, formado principalmente
por flujos piroclásticos y laháricos; hacia la parte oriental del municipio,
infrayaciendo, se encuentra el complejo volcano sedimentario denominado
Quebradagrande (CRQ, 2007).

Geomorfología: la morfología del municipio corresponde a un depósito

intracordillerano que presenta una topografía plana a ligeramente ondulada, cortada
profundamente por quebradas y cañadas afluentes del río Quindío. Se evidencian
claramente tres unidades geomorfológicas o de paisaje: la región montañosa, la
región de Piedemonte o el Abanico de Armenia y el Paisaje de Valle (CRQ, 2007).

1.1.3. Clima y Aire.

Clasificación climática (CRQ, 2007). El clima en el municipio de Calarcá es muy

variado, y se puede clasificar en:

• Extremadamente Frío Pluvial: se encuentra entre los 3000 y 3600 m.s.n.m,

con una temperatura que oscila entre los 6 grados centígrados (ºC) y los 9ºC,
con una precipitación anual de 1800 mm. La actividad humana y productiva
es escasa dadas las características de la zona.

• Muy Frío Pluvial: se encuentra entre los 3000 y 3500 m.s.n.m., a una
temperatura que oscila entre 9ºC y 12ºC, con una precipitación anual de 2200
mm; se caracteriza por la presencia de neblina y vientos.

• Frío Muy Húmedo: se encuentra entre los 2000 y 3000 m.s.n.m, con una
temperatura que oscila entre 12ºC y 18ºC, con una precipitación anual de
2200 mm; es ideal para la ganadería de leche y cultivos forestales.

• Medio Húmedo y Muy Húmedo: se encuentra entre los 1300 y 2000

m.s.n.m, con una temperatura que oscila entre 18ºC y 24ºC, con una
precipitación anual de 2100 mm; presenta condiciones óptimas para cultivos
denominados de clima medio y frío moderado.

• Medio Húmedo Transicional a Medio Seco: se encuentra entre los 1000 y

1300 m.s.n.m., a una temperatura que oscila entre 18°C y 12°C, con una
precipitación anual de 1500 mm, es una zona cafetera.

Descripción de los elementos del clima (Calarcá, 2000). En Calarcá, los

elementos del clima presentan las siguientes características:

7
 • Temperatura: con base en los datos climatológicos suministrados por la
estación La Bella en año 2003, el municipio cuenta con una temperatura
promedio: 21.2ºC, una máxima de 26.4ºC y una mínima de 16.8°C.

• Precipitación: de acuerdo con los datos proporcionados por la estación CRQ

– IDEAM, durante el primer semestre del año la precipitación promedio es de
1170 mm.

• Insolación: la duración del brillo solar en el municipio de Calarcá es

aproximadamente de 1540.5 horas/año, siendo más corta en la mañana que
en la tarde.

• Humedad Relativa: la humedad relativa promedio en el municipio de Calarcá

es aproximadamente de 87.45 %, el rango de variación está más o menos
en un 5%.

• Vientos: la velocidad del viento en el municipio de Calarcá en el día es de

0.86 m/s. La dirección del viento predominante es Norte – Oeste. Durante la
noche, la velocidad es de 0.33 m/s.

1.1.4. Vías urbanas y rurales

El municipio de Calarcá cuenta con 4 accesos terrestres: Vía La Línea, Variante

Chagualá, Vía Calarcá – Armenia (Quindío) y Vía Calarcá – La Paila (Valle del
Cauca) (Alcaldía de Calarcá, s. f.).

El material de construcción de las vías en Calarcá, va desde vías en tierra que

representan el 2,32% con 1041,58 metros; en concreto rígido son el 42,73% con
19150,31 metros, en concreto asfáltico son el 43,07% con 19304,35 metros y en
concreto rígido con revestimiento son el 9,71% con 4354,03 metros (Alcaldía de
Calarcá, 2005).

El estado de las vías en Calarcá es el siguiente: entre las vías periféricas, las de
arteria 1 y 2 y las vías colectoras, el 62,43% se encuentra en buen estado, el 26,42%
en regular estado y el 8,46% en mal estado (CRQ, 2007).

En el sector rural, la superficie de rodadura está conformada por los materiales de

afirmado y tierra y recubrimiento con una capa asfáltica. El estado de estas vías es
crítico: de 126,4 km que la conforman, 75,6 km, es decir el 60%, se encuentran en
mal estado, con altas pendientes y demasiado estrechas (Alcaldía de Calarcá,
2005).

En estado crítico, según la comunidad están también las vías de acceso a la zona
industrial de La María, la vía a la Ciudadela del Sur y la ruta La Bella –
Quebradanegra; Quebradanegra – La Rochela – Puerto Rico - Calarcá; Calarcá –
Santo Domingo – Planadas; por otra parte están las vías rurales afectadas por

8
deslizamientos entre estas tenemos: vía Calarcá – Puerto Rico – La Rochela -
Quebradanegra; Calarcá – Santo Domingo – Planadas; Calarcá - La Floresta;
Calarcá – Aguacatal – Bohemia (CRQ, 2007).

1.1.5. Hidrografía

La red hidrográfica superficial de Calarcá es muy amplia, está compuesta

principalmente por la cuenca del río Santo Domingo, que ocupa aproximadamente
el 64% del área total del municipio (155 km2); los otros ríos son: Quindío, Verde y
Barragán; esta red hídrica hace parte de la cuenca del río La Vieja (Calarcá, 2000).
La red de drenaje del municipio se presenta en la figura 3.

• Cuenca del río Santo Domingo. Ocupa un área de 155,14 km2, abarcando
la mayoría de la zona rural y la parte periférica del municipio. Se encuentra
compuesta por 23 microcuencas que van desde la cuenca alta hasta la zona
baja. Otros parámetros morfométricos relevantes de esta cuenca son la
longitud del rio principal y su pendiente con 12,8 km y 16,7%
respectivamente; para el rio Santo Domingo se encuentra una cota de
nacimiento de 3590 msnm y una cota de desembocadura de 1450 msnm.

• Cuenca del río Quindío. El río Quindío nace al norte del departamento en el
municipio de Salento a una altitud aproximada de 3800 m.s.n.m. sobre la
Cordillera Central. Parte de la margen izquierda de la cuenca del río Quindío
que conforma a Calarcá, ocupa un área aproximada de 36 km 2, a partir de la
quebrada El Castillo, hasta el sitio en que convergen sus aguas con las del
río Barragán para conformar el río La Vieja.

• Cuenca del río Verde. Nace en la Cordillera Central en el municipio de

Córdoba a una altura aproximada de 3500 m.s.n.m. A partir del sitio de Río
Verde, ocupa una pequeña parte del área del municipio de Calarcá,
atravesando la zona en sentido Este - Oeste, hasta confluir al río Quindío; el
área que ocupa dicha cuenca es de aproximadamente 31 km 2.
• Cuenca del río Barragán. Tiene su origen en el Municipio de Génova a una
altura aproximada de 2800 m.s.n.m., corre hacia el norte del departamento
por un relieve montañoso hasta llegar a la altiplanicie donde sirve de límite
del sector sur - oeste del municipio de Calarcá con el departamento del Valle
y finalmente confluye con el río Quindío para formar el río La Vieja. El área
que ocupa en el sector es de 20 km2.

Aunque el Municipio, el Departamento, el Comité Departamental de Cafeteros y

otras organizaciones sociales, realizan esfuerzos para la conservación y
recuperación del recurso hídrico, mediante la adquisición de predios y procesos
forestales, esto solo se ha hecho pensando en la oferta para los acueductos y
especialmente sobre el río Santo Domingo. La gestión se realiza de manera aislada
y cada institución hace el manejo independientemente (CRQ, 2007).

9
 Figura 3. Red de drenaje del municipio de Calarcá
Fuente: IGAC, CRQ (2006)

1.2 Aspectos demográficos y socioeconómicos

En el municipio de Calarcá se reporta una población ajustada por omisión de 72783

habitantes personas cuya distribución de sexo es casi igual con un porcentaje
femenino del 50,85% y masculino del 49,15%. Adicional a esto, se encuentra que la
mayoría de la población se encuentra en el rango de edad de 15 a 59 años
representando un porcentaje del 63,5%, seguido por personas mayores a 59 años
con un 18,5% y finalmente se encuentran quienes tienen entre 0 a 14 años con un
18% (DANE, 2018).

Por otro lado, un estudio característico en el municipio fue el autorreconocimiento

étnico, del cual los resultados arrojan una nula identificación con un grupo en
particular siendo esto lo definido por el 99% de la población y unos pequeños
porcentajes de indígenas y afrocolombianos con un 0,4% y 0,6% respectivamente
(DANE, 2018). Sin embargo, según las características propias del departamento del
Quindío la población es en su mayoría mestiza, dada la mezcla de grupos indígenas
con españoles. La colonización antioqueña, a principios del siglo XIX, de igual forma
marcó las características en la población (Gobernación del Quindío, 2013).

10
1.2.1 Vivienda

En el municipio de Calarcá se registra un total de 26102 viviendas entre las cuales

se encuentran 20129 casas, 4539 apartamentos, 1409 cuartos, 3 casas de tipo
étnica y 22 de otro tipo (DANE, 2018). Su uso también se puede representar como
tipo residencial, no residencial y mixto como se muestra la figura 4.

Figura 4.Uso de vivienda en Calarcá

Fuente: DANE (2018)

Además, de los hogares particulares se encontró que la ocupación de las viviendas

se encuentra distribuida de la siguiente manera: Una persona con el 20,2%, dos
personas 24,4%, tres personas 24,5%, cuatro personas 17,8%, cinco personas
7,8% y seis personas 5,2% (DANE, 2018). A partir de esto, se puede estimar la
cantidad de personas promedio que ocupan una vivienda en el municipio, siendo
esta de aproximadamente 3 personas por vivienda.

1.2.2 Educación

Calarcá cuenta con 21 instituciones educativas, entre oficiales y no oficiales, y tiene

una cobertura promedio del 86,27% en educación y una población estudiantil de
15158 estudiantes (Secretaría de educación departamental, 2020).

Por otro lado, los grupos etarios presentan un nivel de alfabetismo para las edades
de 5 a 14 años del 89%, de 15 a 64 años del 97% y mayores de 65 años entre el 86
y 88%. Finalmente, para estos mismos grupos etarios, se da una asistencia escolar
del 93%, 15% y 1,1%, respectivamente (Secretaría de educación departamental,
2020).

1.2.3 Usos actuales del suelo

El suelo del municipio presenta características formadas por cenizas volcánicas,

este conserva, en general, una excelente estructura y drenaje, lo que permite una
composición rica en materia orgánica (Alcaldía de Calarcá, 2016). Dadas las
características de los suelos del municipio, estos poseen una vocación para la
producción agraria o forestal.

11
El uso potencial del suelo, en coberturas específicas en el municipio de Calarcá, es
presentado en la figura 5. Estadísticamente, el uso más común es el de los cultivos
agrícolas, de las cuales el café es el principal producto (CRQ, 2007).

Figura 5. Uso del suelo en Calarcá

Fuente: IGAC (2008).

1.2.4 Servicios domiciliarios

A continuación, se presentan las entidades encargadas de suministrar los servicios

domiciliarios y su cobertura reportada (CRQ, 2006; DANE, 2018).

• Gas: el servicio de gas domiciliario, lo ofrece la Empresa Gases del Quindío

S.A, con una cobertura potencial del 78,6%. El suministro a los usuarios del
servicio que aún utilizan el sistema de cilindros de 20, 40 y 100 libras, lo
siguen prestando empresas distribuidoras de gas propano de Armenia,
Calarcá y Circasia.

• Energía eléctrica: Calarcá presenta una eficiente cobertura de energía

eléctrica con un 99,1%, que es utilizada en la vida doméstica, el comercio y
en la industrial. El municipio además es generador de energía, con tres
plantas hidroeléctricas que se abastecen del río Quindío; estas plantas son:
El Campestre, ubicada en el Alto del Río Bayona, La María y La Unión en la
vereda La Bohemia.

• Alumbrado público: las redes que suministran la energía eléctrica para el

alumbrado son de propiedad de la Empresa de Energía del Quindío S.A.
E.S.P. La cobertura del alumbrado público es del 92%, el mantenimiento se
hace de manera correctiva y en algunas ocasiones, preventiva. Las
empresas públicas de Calarcá pagan arrendamiento por la infraestructura de
alumbrado público en el municipio.

12
 • Telecomunicaciones: la empresa Colombia Telecomunicaciones S.A, en el
municipio de Calarcá, tiene una capacidad instalada de 12697 líneas
telefónicas, con un total de abonados de 10797, lo que representa el 85,03%
de demanda con respecto al potencial.

1.3 Saneamiento básico

Actualmente, el servicio de acueducto y alcantarillado del municipio de Calarcá es

prestado por la Empresa Multipropósito de Calarcá S.A.S. La cobertura municipal
del sistema de acueducto es del 96,3%, mientras que la de alcantarillado es del 91,1
% (DANE, 2018). Para los residuos sólidos se cuenta con el punto de disposición
final, en el relleno de Villa Karina - Calarcá y su porcentaje de cobertura es del
92,3% (CRQ, 2006).

1.3.1 Sistema de acueducto

El sistema de acueducto existente en el municipio se abastece del río Santo

Domingo y de las quebradas San Rafael, Salado y Naranjal. Los caudales de estas
fuentes de abastecimiento se disminuyen considerablemente en épocas de verano,
con respecto a su máximo potencial en épocas de invierno, con reducciones de más
del 76,67% para el río Santo Domingo, el 88% para la quebrada San Rafael, 75%
para la quebrada el Salado y hasta del 95,83% para la quebrada el Naranjal (CRQ,
2006). En la tabla 1 se presenta la oferta de caudales que poseen estas fuentes.

Tabla 1. Oferta comparativa de caudales abastecedores para épocas de lluvia y

verano

Fuente: Adaptado de Agenda ambiental municipio de Calarcá (2006)

En términos generales, las obras de captación del acueducto municipal se

encuentran en buen estado, solo la infraestructura de la quebrada El Naranjal,
presenta deterioro de sus instalaciones.

1.3.2 Sistema de alcantarillado

El sistema de alcantarillado existente en el municipio de Calarcá es de tipo mixto o

combinado, es decir, las líneas de conducción transportan aguas residuales y aguas
lluvias. Su construcción la realizó el municipio y en la actualidad la Empresa
Multipropósito Calarcá S.A. se encarga de su operación y mantenimiento. En su
gran mayoría, la red de alcantarillado es de concreto.

13
Respecto a las aguas residuales, en el municipio existe el plan de descontaminación
de vertimientos aprobado por la Corporación Autónoma Regional del Quindío, el
cual se encuentra en proceso de gestión para su ejecución; en el momento, todas
las aguas residuales se vierten sin ningún tratamiento a dos quebradas
denominadas El Pescador y Naranjal.

1.3.3 Residuos sólidos urbanos

El Municipio de Calarcá cuenta con un Plan de Gestión Integral de Residuos Sólidos

(PGIRS); entre los impactos ambientales identificados se tienen: el potencial de
contaminación de aguas de escorrentía asociado a las actividades de compactación
en ruta; en la disposición final, proliferación de vectores, roedores, abundante
presencia de gallinazos, riesgo de contaminación de cuerpos hídricos por saturación
de los sistemas de manejo de lixiviados, especialmente en épocas de invierno,
deterioro de la calidad del aire como consecuencia de la producción de biogás
(Metano y Sulfuro de Hidrógeno), riesgo de contaminación del suelo producido por
la percolación de lixiviados, riesgo de deslizamiento por procesos de saturación de
poros, causados por acumulación de lixiviados en las zonas no operadas del relleno
generando pérdidas de las propiedades mecánicas del material.

El relleno sanitario Villa Karina, sitio de disposición final, además de recibir los
residuos generados en el Municipio de Calarcá, recibe la producción de otros
municipios, que, según datos de la CRQ, ascienden a 65708 toneladas anuales,
correspondientes al 83% de la producción del Departamento, aportando Calarcá
10429 ton/año de este total.

2. ESTADO ACTUAL DEL SISTEMA DE ABASTECIMIENTO

2.1 Componentes del Sistema de Acueducto

El acueducto se abastece principalmente de cuatro fuentes hídricas superficiales, y

consta de cuatro puntos de captación, tres desarenadores, una planta de
potabilización tipo convencional y cuatro tanques de almacenamiento enterrados de
concreto reforzado con un volumen cercano a los 5600 m 3, los cuales se conectan
a un sistema de distribución conformado por aproximadamente 129,74 km de redes
entre principales y secundarias. En todas las captaciones, la aducción se realiza por
gravedad. Este sistema cuenta con macromedición, micromedición, sectorización,
hidrantes, estaciones reductoras de presión, entre otros (Empresa Multipropósito de
Calarcá S.A.S. ESP, s. f.).

2.2 Fuentes de Abastecimiento

Las fuentes de abastecimiento que surten a la cabecera municipal de Calarcá son

de tipo superficial y el principal aportante es el río Santo Domingo, que luego de un
recorrido cercano a los 12 km, recibe las aguas de la Quebrada El Salado. El caudal
adjudicado por la autoridad ambiental, de acuerdo con resolución 262 de 2009 para
el sistema de abastecimiento, se expone en la Tabla 2.
14
 Tabla 2. Fuentes y captación del sistema de acueducto municipal

Fuente: Bases del Plan de Desarrollo Calarcá (2016)

2.3 Captación y desarenadores

La captación en el río Santo Domingo, principal fuente de abastecimiento del

acueducto, se realiza mediante una bocatoma de fondo con un caudal de diseño de
360 l/s y un caudal utilizado de 75 l/s (Alcaldía de Calarcá, 2016). Posteriormente,
se tiene para el canal de aducción una longitud de 47,74 m y una pendiente del
1,58%, este canal se interseca con la derivación de la bocatoma de El Salado, para
posteriormente recorrer otro tramo de 21 m y 6,02% de pendiente y llegar al
desarenador; la estructura del desarenador es de tipo convencional, con dos
módulos de desarenación y posee las siguientes dimensiones: 26,4 m de longitud,
2,85 m de ancho y 1,55 m en promedio de profundidad (Monsalve, et al., 2010). Los
sistemas descritos se presentan en la Figura 6 donde de izquierda a derecha se
observa el río Santo Domingo, Bocatoma de fondo del río, canal de unión con
quebrada El Salado y, por último, entrada conjunta al desarenador.

Figura 6. Bocatoma y desarenador del río Santo Domingo y El Salado

Fuente: Adaptado de Monsalve et al. (2010)
15
La ubicación de los puntos clave para el sistema de abastecimiento se presentan
en la Tabla 3, donde se resalta la ubicación y cotas actuales de la bocatoma para el
río Santo Domingo y la planta de tratamiento.

Tabla 3. Coordenadas de la PTAP y Bocatomas

Fuente: SUI (2018)

2.4 Aducción y conducción de Agua Cruda

El canal de conducción del agua cruda desde la bocatoma a la PTAP funciona como
un tipo de aducción en tubería por gravedad, este canal está construido en una
combinación de material de asbesto cemento y de hierro dúctil, para un caudal de
diseño de 160 l/s; la longitud de conducción es de 4,2 km y durante esta se da una
variación de diámetros entre 14 y 12 pulgadas (SUI, 2008).

2.5 Planta de Tratamiento

La planta de potabilización se encuentra ubicada en el barrio Los Tanques, variante

norte, del municipio de Calarcá; es de tipo convencional y trabaja con un caudal de
diseño de 180 l/s, la planta posee sistema de macromedición a la entrada de la
planta y medición de caudal mediante vertedero. El sistema de tratamiento bajo el
que trabaja la planta es del tipo convencional, compuesta por una cámara de mezcla
rápida, un sistema de floculación mecánica e hidráulica mediante ocho unidades,
dos unidades de sedimentación de alta tasa con placas inclinadas de asbesto-
cemento, cuatro filtros rápidos y cuatro filtros convencionales con lechos de grava,
arena y antracita, dosificación de cloro gaseoso para desinfección y tanque de
contacto de cloro (SSPD, 2014). El sistema descrito se presenta en la Figura 7.

Adicionalmente, el sistema de operación de la planta cuenta con una automatización

de los procesos a través del sistema SCADA, en donde se registran datos de pH,
turbiedad, conductividad, cloro residual, caudal, etc. del proceso de potabilización.
También, la PTAP cuenta con dos plantas de energía que usan combustible diesel
como sistema eléctrico de respaldo.

16
 Figura 7. Sistema de potabilización de agua en Calarcá
1) Captación 2) Mezcla rápida 3) Floculación 4) Sedimentación
5) Filtración 6) Desinfección 7) Control de calidad
Fuente: Empresa Multipropósito de Calarcá S.A.S. ESP (s. f.)

2.6 Tanques de Almacenamiento

La PTAP realiza la distribución directamente por gravedad, para esto posee tres
tanques de almacenamiento con capacidades de 1.850m3, 1.300m3 y 1.700m3;
también, cuenta con un tanque elevado de operación de 810 m 3 (SSPD, 2014).

2.7 Conducción de agua tratada y redes de distribución

El sistema de distribución se realiza por gravedad y está conformado por

aproximadamente 129,74 km de redes con diámetros desde 1” a 24”, entre redes
principales y secundarias, con materiales de HD, HF, HG, AC, acero, CCP, PEAD y
PVC. De igual manera, cuenta con 5 distritos los cuales representan 105 sectores
hidráulicos, hidrantes, estaciones reductoras de presión, entre otros componentes.

2.8 Conexiones domiciliarias y usuarios

La empresa multipropósito de Calarcá según el SUI (2018) cuenta con un total de

16674 suscriptores, los cuales se encuentran distribuidos en un 92,87% en la
comunidad residencial y el restante 7,13% distribuido en diferentes actividades, su
categorización por estrato y actividades se presenta en la Tabla 4.

17
 Tabla 4. Distribución de suscriptores en Calarcá

Fuente: SUI (2018).

2.9 Micromedición y Macromedidores

El macromedidor de la PTAP de la empresa multipropósito, presenta los registros

de la Tabla 5, cuyos valores son reportados para el año 2018; además, se observa
la cobertura de micromedición que posee la empresa en su sistema de acueducto,
de manera general ante la cantidad de suscriptores reportados, y destaca de esto
la instalación para finales del año 2018 de 1386 nuevos medidores.

Tabla 5. Reportes de macro y micromedición

Fuente: SUI (2018)

3. PROYECTO DE ABASTECIMIENTO DE AGUA PROPUESTO

3.1 Proyección de población

Según el Departamento Administrativo Nacional de Estadística (DANE), en el año

2018 Calarcá contaba con 72783 habitantes, de los cuales 56505 pobladores
residían en la cabecera municipal. El DANE (2018) proyecta que, para el año 2035,
el municipio tendrá un total de 89361 habitantes y 66793 serán pobladores de la
cabecera, lo cual se evidencia en la Figura 8.

18
 Figura 8. Datos del Dane sobre la población de Calarcá
Fuente: DANE (2018)

El presente proyecto de abastecimiento de agua del municipio planteó que la obra

se iniciará en el año 2021 y se tomó la directriz dada por el RAS (2017) de hacer el
diseño con un periodo de 25 años (hasta el 2046), por lo que se emplearon los
métodos de proyección poblacional aritmético, geométrico, exponencial y uno
adicional, para este caso el método de Wappaus descritos en el RAS de 2003 (Tabla
6).

Tabla 6. Proyección poblacional a partir de diversos métodos de crecimiento

Fuente: Propia

En la figura 9, se aprecia la desviación que presenta el crecimiento aritmético con

respecto a los demás métodos, razón por la que la población adoptada se realizó
con el promedio del modelo geométrico, exponencial y Wappaus. Adicionalmente,
la Tabla 7 exhibe el porcentaje de crecimiento poblacional para el período de diseño.

19
 Figura 9. Crecimiento poblacional para el periodo de diseño
Fuente: Propia

Tabla 7. Porcentaje de crecimiento poblacional para el periodo de diseño

Fuente: Propia

3.1.2. Nivel de complejidad

Se estima que en el año del periodo de diseño (2046), la cabecera de Calarcá tendrá
una población de 76665 habitantes, esto según lo recomendado en el RAS (2010),
cataloga al proyecto en complejidad alta; mientras que según la moda de estrato
(bajo) el proyecto tendría complejidad baja. Ante esto se opta por la caracterización
de mayor complejidad, es decir, alta. Lo anterior, se describe en las tablas 8 y 9.

Tabla 8. Nivel de complejidad con base en la población en el año de diseño

Fuente: Propia
20
 Tabla 9. Nivel de complejidad con base en la capacidad económica

Fuente: Adaptado del SUI (2018)

3.1.3. Dotación

De acuerdo con las proyecciones calculadas para el año de diseño, se obtuvieron

tanto las dotaciones netas y brutas, específicas para cada sector del municipio,
considerando un porcentaje de índice de pérdidas descendente, con valores desde
39% hasta un mínimo de 25% (RAS, 2017), lo cual se registra en la Tabla 10, como
los caudales demandados por cada sector, exhibidos en la Tabla 11.

Tabla 10. Dotaciones proyectadas

Fuente: Propia

Tabla 11. Demandas proyectadas

Fuente: Propia

21
Por otro lado, según lo establecido en el RAS (2010), la demanda máxima diaria se
establece con la ecuación:

QMD = Qmd*K1 (1)

Donde:
• QMD: día de máxima demanda en el año proyectado (2044)
• Qmd: demanda promedio anual para el año proyectado
• K1: coeficiente de consumo máximo diario (RAS 2017)

Para el presente estudio, debido a la falta de información de consumo disponible,

se adopta el coeficiente de consumo máximo diario según el nivel de complejidad,
como lo sugiere el RAS (2010), el cual corresponde a K1 = 1,2, para el cálculo del
QMD. Igualmente, para hallar QMH, se adopta la constante K 2 = 1,5,
correspondiente a la población del municipio, la cual es mayor a 12500 habitantes.
De esta manera, los caudales demandados por el municipio se registran en la Tabla
12, así como sus respectivas proyecciones se muestran en la Figura 10.
Tabla 12. Cálculo de caudales

Fuente: Propia

Figura 10. Proyecciones de los caudales

Fuente: Propia

22
3.2. Dimensionamiento de estructuras de abasto

3.2.1. Captación

Considerando las características de la fuente de abastecimiento principal del

municipio, el río Santo Domingo, se propone una bocatoma de fondo como sistema
de captación, la cual se localizaría en la parte alta del río, considerando un tramo
recto del cauce.

3.2.2. Diseño de captación

Para el diseño de la bocatoma de fondo, se emplearon los parámetros de

localización expresados en la Tabla 13.

Tabla 13. Datos para localización de la bocatoma

Fuente: Propia

De igual manera, se obtienen los datos hidrológicos en los cuales se basa el diseño
de la bocatoma, estos son mostrados en la Tabla 14. De acuerdo con las
características de la fuente, la cual puede tener fuertes corrientes torrenciales y un
considerable arrastre de material, se adopta un caudal de diseño de 2 veces el QMD
(0,38 m3/s). Por otro lado, según lo establecido en el RAS (2017), el caudal
ecológico corresponde al 25% del caudal que permanece el 75% del tiempo; para
este proyecto, el caudal ecológico tiene un valor de 0,38 m3/s, y siempre se debe
mantener, a pesar de que la fuente cuente con un caudal mínimo (0,53 m3/s). Estos
datos se registran en la Tabla 16.

23
 Tabla 14. Datos hidrológicos para el diseño de la bocatoma

Fuente: Propia

A continuación, en la Tabla 15, se registran los tirantes de agua para cada caudal
en la zona de diseño de la bocatoma.

Tabla 15. Tirantes de agua y anchos correspondientes a cada caudal de la fuente

Fuente: Propia

Considerando los niveles de agua que presenta la fuente, y la variedad en sus

caudales, se propone la creación de dos tipos de vertederos, de manera que el
vertedero para caudal tanto mínimo como de diseño, contenga dos contracciones,
mientras que, el vertedero para caudal máximo, no tendrá contracciones y su ancho
será mayor. Esto se evidencia en la Tabla 16.

Tabla 16. Parámetros para diseño de vertederos

Fuente: Propia.

Para asegurar el paso del agua hacia el canal de aducción, sin materiales grandes
que puedan obstruir o afectar las estructuras, se plantea el diseño de una rejilla con
las dimensiones expresadas en la Tabla 17. Este, considera parámetros como el
caudal del río, la velocidad del agua entre los barrotes y sus diámetros, así como un
factor de obstrucción K=0,9 para flujo paralelo a los barrotes según el RAS (2010).

24
 Tabla 17. Parámetros de diseño para la rejilla

Fuente: Propia

Posterior a la estructura de la rejilla, se propone un canal de aducción, el cual

conducirá el agua captada hacia la cámara de recolección de la bocatoma, que a
su vez, contará con una cámara de excesos, de manera que se pueda regresar el
caudal extra que no será transportando al desarenador, a la fuente hídrica. Dicha
cámara de excesos, contará con un vertedero de excesos de cresta delgada. En la
Tabla 18, se muestran los parámetros de diseño de estas estructuras.

Tabla 18. Parámetros de diseño de otros componentes de la bocatoma

Fuente: Propia
Finalmente, en las Figuras 11 y 12, se presentan dos vistas del diseño final de la
bocatoma.

25
 Figura 11. Bocatoma de fondo, vista frontal
Fuente: Propia

Figura 12. Vista en planta de la bocatoma

Fuente: Propia

Las estructuras estarían distribuidas en la fuente como se observa en la Figura 13.

26
 Figura 13. Posible ubicación de las unidades en el río Santo Domingo
Fuente: Google Earth

Respecto a la aducción bocatoma - desarenador, se propone el uso de una tubería

plástica PVC - RDE 37,5, con un coeficiente de rugosidad de 145. Esta será de 10
pulgadas de diámetro y transportará un caudal de 0,231 m 3/s (1,2 QMD), en una
longitud de 24,5 m, de acuerdo con la topografía del terreno, y su velocidad de flujo
será de 4,6 m/s, considerando 6 m/s como la máxima para este material según el
tutorial de PAVCO.

3.2.3. Diseño desarenador

El desarenador será diseñado con el fin de retirar partículas gruesas en suspensión

que pueda transportar el agua cruda, de modo que se prevengan obstrucciones en
las estructuras hidráulicas, principalmente en las líneas de aducción. Para lograr
este objetivo, se propone que el desarenador se encuentre próximo a la bocatoma,
ubicado en una cota mínimo 2 metros por debajo de la cota de la bocatoma; esto
para permitir que el flujo se transporte por gravedad y así evitar gastos en bombas,
según lo sugerido en el RAS (2017).
Para el diseño de esta estructura, se consideró el tamaño del material transportado,
asumido de acuerdo a la curva granulométrica de las arenas de dos ríos diferentes,
proporcionada por el docente. Esta se muestra en la Figura 14. Para este caso de
estudio, se adoptaron los valores correspondientes al Río 1, y una pendiente de 1.
Adicionalmente, en la Tabla 19, se expresan las características tanto de la fuente
como de las arenas consideradas.

27
 Figura 14. Curva granulométrica de arenas de dos ríos diferentes
Fuente: Proporcionada por Cruz (2020)
Tabla 19. Características físicas de fuente y arena, consideradas para el diseño
del desarenador

Fuente: Propia
La localización del desarenador ha sido propuesta de acuerdo con la topografía del
terreno, como se evidencia en la Tabla 20.

28
 Tabla 20. Localización del desarenador con respecto a la bocatoma y a la
localidad

Fuente: Propia
Para el municipio de Calarcá, se propone un desarenador con dos líneas, de manera
que pueda manejarse el caudal de una manera más uniforme, siendo este
distribuido equitativamente entre cada línea. Esta sugerencia está definida en el
RAS (2010) para proyectos con complejidad alta, sin embargo, para el 2017, deja
de ser considerada. En la Tabla 21 se exponen estos parámetros.
Tabla 21. Parámetros de diseño del desarenador

Fuente: Propia
Para favorecer la correcta distribución del caudal requerido en cada línea, se diseñó
una zona de entrada con una única estructura para las dos líneas de sedimentación,
cuyas características se observan en la Tabla 22. Por otro lado, para este caso, se
seleccionaron dos vertederos de aforo triangulares de 90°, con cresta delgada.

29
 Tabla 22. Parámetros de diseño de la zona de entrada al desarenador

Fuente: Propia
Para evacuar al río los excesos de caudal que se puedan presentar, y asegurar el
paso del QMD hacia la planta de tratamiento, se propuso la construcción de un
vertedero de excesos, cuyas dimensiones se expresan en la Tabla 23.
Tabla 23. Dimensiones vertedero de excesos en desarenador

Fuente: Propia
Posterior a los diseños anteriores, se definieron las características de la zona de
sedimentación de cada línea, la cual contará con un canal rectangular construido
con el fin de favorecer la sedimentación de las partículas. Aquí, la dirección de flujo
es horizontal y la velocidad debe ser la misma en todos los puntos. Para este diseño,
se consideraron las recomendaciones estipuladas en el RAS 2010, adoptando un
factor de 4 para la proporción de L/B de la estructura. Las dimensiones de esta
unidad se exhiben a continuación, en la Tabla 24.

Tabla 24. Dimensiones de la zona de sedimentación

Fuente: Propia

30
Adicionalmente, de acuerdo con este proyecto, cada línea deberá contar con una
tolva, que corresponde a la zona de depósito y remoción de la arena sedimentada.
Esta estructura ha sido diseñada con una pendiente de inclinación del 10% (RAS,
2017), de manera que se facilite el transporte de las arenas hacia la válvula de
purga. Las dimensiones de la tolva se han diseñado equitativamente para cada
línea, y se muestran en la Tabla 25.
Tabla 25. Dimensiones de la tolva

Fuente: Propia

A través del desarenador, se diseñaron dos pantallas deflectoras cuya función

principal está definida de acuerdo con su ubicación. La primera pantalla separa la
zona de entrada y la zona de sedimentación, esta contiene orificios que se
encargaran de mantener un régimen de velocidad adecuado en el paso del flujo, de
modo que la sedimentación de las arenas se dé apropiadamente; los parámetros de
diseño de esta pantalla se registran en la Tabla 26. La segunda pantalla se ubicará
a una distancia definida de la entrada, de forma que se pueda mantener la velocidad
lo más uniformemente posible a lo largo del desarenador, sus parámetros de diseño
se muestran en la Tabla 27.
Tabla 26. Parámetros de diseño, primera pantalla deflectora

Fuente: Propia

31
 Tabla 27. Parámetros de diseño, segunda pantalla deflectora

Fuente: Propia

Hacia la parte final del desarenador, se diseñó una cámara de salida hacia la planta,
con dimensiones similares a la cámara de entrada. Esta cámara recibirá el efluente
de las dos líneas de sedimentación y de ella saldrá la aducción hacia la PTAP. Este
diseño contempló los criterios expresados en la Tabla 28.
Tabla 28. Criterios de diseño para la cámara de salida del desarenador hacia la
PTAP

Fuente: Propia

A continuación, la Figura 15 muestra el diseño completo del desarenador, propuesto

en este proyecto.

32
 Figura 15. Vista en planta y perfil del desarenador
Fuente: Propia

Posterior a la cámara de salida del desarenador, se tiene la aducción desarenador

PTAP, la cual se muestra en la Figura 16.

33
 Figura 16. Aducción desarenador-PTAP
Fuente: Google Earth

3.2.4. Canal de aducción desarenador - PTAP

Se diseñó un canal de aducción que parte desde el desarenador hasta la planta,

cuya longitud a recorrer fue de 2849 m, el trazado se realizó de manera paralela al
cauce del río Santo Domingo hasta un punto ubicado de manera semi vertical al sur
de la planta, a partir del cual el trazado del recorrido se realizó evitando terrenos y
propiedades privadas. La elevación del terreno en el municipio de Calarcá presenta
varias irregularidades, sin embargo, con el manejo de accesorios en el recorrido de
la tubería, fue posible realizar por gravedad la conducción del agua. Los accesorios
utilizados pueden observarse en la tabla 29.

Tabla 29. Accesorios en el sistema de aducción

Fuente: Propia

La ubicación y altura en la cual se encuentra cada accesorio puede observarse en

la Figura 17. Siendo 1, 2, 3, 4 y 5 la nomenclatura definida para el tipo de accesorio
tipo codo utilizado; y las ilustraciones en amarillo, verde y rojo, las diferentes tipos
de válvulas de compuerta, aire y purgado respectivamente.

34
 Figura 17. Perfil hidráulico conducción desarenador-PTAP
Fuente: Propia

Es de resaltar que, el perfil hidráulico de aducción posee una optimización en su

sistema de tuberías, pues con la finalidad de ocupar toda la energía disponible entre
el nivel de agua de salida del desarenador y el nivel de agua a la entrada de la
planta, se diseñó una combinación de diámetros para las tuberías. Estos diámetros
fueron de 14 y 12 pulgadas, representando un 36,8% y 63,2% respectivamente de
la longitud recorrida.

3.2.5. Predimensionamiento

El predimensionamiento de la PTAP se realizó según el caudal proyectado a

manejar, de esta manera se posee una serie de recomendaciones que indican la
cantidad de unidades o determinada característica (como la profundidad del
sistema) sobre las cuales se realiza los requerimientos de área. La planta de
tratamiento que se propone en el desarrollo de este trabajo es de tipo compacta, la
cual es un tipo de planta en la que se llevan a cabo todos los procesos de
potabilización en una sola infraestructura operativamente integral, siendo esto una
optimización de gastos en los requerimientos de terreno. La planta propuesta realiza
la integración de los procesos de floculación, sedimentación, filtración y
desinfección; es de resaltar que en la búsqueda de un proceso de mayor eficiencia
se implementa un sistema de sedimentación de alta tasa, este sistema se definió
según la combinación óptima con las demás unidades y dando como resultado la
utilización de sedimentadores de alta tasa con placas paralelas. Las dimensiones
requeridas por la planta para un caudal de 211,3 L/s se presentan en la tabla 30.

35
 Tabla 30. Dimensiones de unidades de la PTAP

Fuente: Propia

Se define entonces una planta compacta con una longitud total de 34,4 metros y un
ancho total de 20,8 metros, la secuencia de esta planta puede observarse en la
Figura 18.

Figura 18. Diseño de planta compacta

Fuente: Propia

36
3.2.6. Perfil Hidráulico

Frente al perfil hidráulico de la planta de tratamiento es de resaltar que, el agua

conducida posee una perdida de carga de 3,5 metros durante su paso a través de
la planta, esto desde su llegada a la cámara de aquietamiento hasta su salida en la
cámara de desinfección;

Figura 19.Perfil hidráulico de la PTAP

Fuente: Propia

3.2.7. Diseño de la red de distribución

La red de distribución se diseñó por medio de los programas Google Earth y Epanet,
teniendo en cuenta los criterios establecidos en el RAS 2017. Se encontró que el
área de expansión del municipio, tiene unas determinadas zonas cuya cota es
superior al de la PTAP, por lo tanto, se requirió un sistema de bombeo para
abastecer a este sector de población. Adicionalmente, la diferencia entre la casa
más alta y la más baja era de 171 m, por lo que fue necesario aplicar estructuras de
quiebre de presión (tales como tanques y válvulas).
La tabla 31, muestra la ubicación propuesta para los tanques requeridos en el
sistema de distribución, considerando que para un proyecto de nivel de complejidad
alto, se debe garantizar una presión dinámica mínima de 15 mca (aunque se puede
llegar a abastecer con 10 mca hasta el 5% del área del municipio). También, que se
tiene como presión estática máxima 50 mca (pero el 5% del área se puede proveer
60 mca). Cabe mencionar que el Título B del RAS 2000, indica que no hay un
número determinado de tanques y que la cantidad de estos depende de los
requerimientos de presión del municipio.

37
 Tabla 31. Posibles cotas de los tanques del sistema de distribución

Fuente: Propia

La PTAP de EMCA, posee 3 tanques con volúmenes de 1850, 1300 y 1700 m3, por
lo cual, se determinó que para suplir la creciente en la demanda es necesario un
tanque con capacidad de almacenar 1790 m3, que supla tanto la demanda a futuro
de agua como el incremento de agua para el riesgo de nivel medio de incendio. Las
medidas de este tanque y el de los de quiebre de presión se registran en la tabla
32.
Tabla 32. Medidas de los tanques

Fuente: Propia

38
Para el diseño de estos tanques, se siguieron las pautas dadas en el Título B del
RAS 2000, que indica que para un nivel de complejidad alto, el tanque debe tener
un mínimo de dos compartimientos que puedan operar de forma independiente, tal
como se observa en la figura 20.

Figura 20. Diseño del tanque A

Fuente: Propia

Los tanques se diseñaron con el cumplimiento de requerimientos tales como:

válvulas de cierre de flujo a la entrada y salida de estos, un sistema de rebose del
líquido, el techo debe permitir la entrada de aire (con una malla de 5 mm) y
estructuras tipo escalera que permita el ingreso del personal para realizar el
mantenimiento. En la figura 21, se muestra que hay una diferencia de 30 cm entre
el fondo del tanque y la tubería de distribución, esto se realiza con el fin de generar
una zona de sedimentación de partículas y evitar que estas vayan a la red de
distribución.

39
 Figura 21. Detalles del tanque de almacenamiento
Fuente: Propia

La figura 22 muestra la posible ubicación de los tanques y la cobertura asignada en

la sectorización del municipio; esta sectorización se realizó según la capacidad de
distribución de agua por gravedad que genera cada tanque, siendo la zona que
cubre el tanque A la más alta (requiriendo mecanismo de bombeo) y la zona que
cubre el tanque E la más baja.

40
 Figura 22. Sectorización del municipio y posible ubicación de los tanques
Fuente: Adaptado de Google Earth

En cada uno de estos sectores, se distribuyeron una determinada cantidad de

nodos, y se proporcionó según el número de estos y el área abarcada, la demanda
base. Esto se muestra en la tabla 33.

41
 Tabla 33. Sectorización del municipio

Fuente: Propia

La demanda base por nodo registrada en la tabla 33, es respecto al QMD, sin
embargo, en el programa EPANET se suministró la curva dada por Cruz (2020)
sobre los factores K de la ciudad de Santiago de Cali en el año 2015, para realizar
la conversión de QMD a QMH dependiendo del consumo horario de la ciudad, tal
como se ve en la figura 23.

Figura 23. Curva de factores K en función del tiempo para la ciudad de Cali
Fuente: Proporcionada por Cruz (2020)

Para el sector A, se diseñó el sistema de bombeo que fuera capaz de transportar el

líquido desde la cota 1585 hasta la 1635,7 msnm, a través de la bomba GE_1B del

42
fabricante BARNES BOMBAS, de 1 etapa y con velocidad de giro de 3600 rpm. La
figura 24, muestra la curva proporcionada por el fabricante. Por otra parte, la figura
25 detalla el sistema de bombeo modelado en EPANET.

Figura 24. Curva del fabricante de la bomba

Fuente: BARNES BOMBAS (2020)

Figura 25. Sistema de bombeo

Fuente: Modelado en EPANET

43
Se observa en la figura 25, una interconexión dependiente entre todos los tanques
y nodos de la red, de modo que la PTAP, además de proporcionar agua al sistema
de bombeo correspondiente al tanque A, suministra el líquido al tanque B, el cual, a
su vez, abastece de agua al sector B y al tanque C. De igual manera, el tanque C
distribuye agua al sector C y al tanque D; este último, provee agua al sector D y al
tanque E, el cual abastece su zona correspondiente. La figura 26, muestra las cotas
de los tanques y de los nodos en la red de abastecimiento. La conducción a través
de los diversos tanques, se realizó por medio de tuberías de diámetro de 323 mm,
del catálogo de la página de Soluciones Tubulares (2020).

Figura 26. Posible ubicación de los nodos en la red de distribución de Calarcá

Fuente: Propia
A continuación, en la figura 27 se ilustra el comportamiento del nivel de los tanques
en el tiempo de modelación de 30 días. En esta figura, se aprecia que los tanques
están constantemente en proceso de llenado y vaciado, dependiendo de las horas
de demandas máximas y mínimas. El tanque A, exhibe este comportamiento y se
aprecia una tendencia al aumento de su nivel, esto se debe a que su llenado
depende del sistema de bombeo y esté se limitó a que el caudal bombeado fuera
acorde con el requerido, de esta manera, se reduce costos al bombear una mayor
cantidad de agua que la necesaria, no obstante, el caudal bombeado está en la
capacidad de ir llenando el tanque lentamente hasta alcanzar el nivel máximo de
este.
44
Figura 27. Comportamiento de los tanques en el tiempo
Fuente: Modelado en EPANET

45
La figura 28, exhibe el comportamiento de la red en el día 30 a la hora de menor y
mayor consumo, además, se aprecia el cumplimiento de los rangos de presión
establecida por el RAS 2000 en los diferentes nodos.

Figura 28. Comportamiento de las presiones en la hora de menor y de mayor

consumo
Fuente: Modelado en EPANET
Para la selección de las tuberías, se trabajaron con los diámetros comerciales
reportados en el catálogo de PAVCO (2020).

3.3. Costos

La estimación de los costos requeridos por el proyecto de abastecimiento del

municipio de Calarcá, considera diferentes funciones asociadas a cada
componentes del sistema de abastecimiento de agua, los cuales a su vez son
dependientes del caudal con el cual se diseñaron; de esta manera, se realizó un
estimado de la inversión requerida con los índices de costos del año 2019 para la
elaboración de las unidades tal como se presenta en la Tabla 34.

46
 Tabla 34. Costos preliminares del sistema de abastecimiento

Fuente: Adaptado de Cruz (2020)

Los costos presentados se estimaron para una bocatoma de fondo, un desarenador

y PTAP que manejan un caudal de diseño de 192,1 L/s; también se debe incluir las
tuberías requeridas tanto para el sistema de aducción como para el de distribución,
donde se presenta un valor por metro lineal de tubería, de esta manera los costos
presentados por los sistemas de tuberías son para 3,34km en el sistema de
aducción (incluye canal de desagüe de la bocatoma, unión bocatoma-desarenador
y aducción desarenador-PTAP) y 43,2 km en el sistema de distribución de la PTAP
al municipio, dando como resultado para el 2019 un costo total de $19.865’464.475.
Por otra parte, fue posible realizar un promedio de los índices de costos y de esta
manera realizar una proyección de los costos al 2021, dando como resultado un
costo total de 21.333’416.242 pesos colombianos.

47
4. REFERENCIAS

Alcaldía de Calarcá, 2005. Plan de Gestión Integral de Residuos Sólidos PGIRS en

el departamento del Quindío, Calarcá: s.n.

Alcaldía de Calarcá, 2016. Bases del Plan de Desarrollo, Calarcá: s.n.

Alcaldía de Calarcá, s. f.. Alcaldía de Calarcá. [En línea]

Available at: http://www.calarca-quindio.gov.co/municipio/nuestro-municipio
[Último acceso: 19 09 2020].

Calarcá, C. M. d., 2000. Plan Básico de Ordenamiento Territorial, Calarcá: s.n.

CRQ, 2006. Agenda ambiental municipio de Calarcá. [En línea]

Available at: https://www.crq.gov.co/images/SIGAM/Municipio/Calarca/AA-
Calarca.pdf

CRQ, 2007. Corporación Autónoma Regional del Quindío. [En línea]

Available at: https://www.crq.gov.co/images/SIGAM/Municipio/Calarca/AA-
Calarca.pdf
[Último acceso: 19 Septiembre 2020].

DANE, 2018. Censo nacional de población y vivienda. [En línea]

Available at: https://www.dane.gov.co/index.php/estadisticas-por-tema/demografia-
y-poblacion/censo-nacional-de-poblacion-y-vivenda-2018
[Último acceso: 5 Septiembre 2020].

Empresa Multipropósito de Calarcá S.A.S. ESP, s. f.. Empresa Multipropósito de

Calarcá S.A.S. ESP. [En línea]
Available at: https://www.multiproposito.com/contenido-index-id-18.htm

Gobernación del Quindío, 2013. Tu y Yo somomos Quindío, Datos Geográficos

Básicos. [En línea]
Available at: https://quindio.gov.co/el-departamento/generalidades/datos-
geograficos-basicos
[Último acceso: 23 09 2020].

Monsalve, E., García, P. & Lozano, G., 2010. Mejoramiento del sistema de
captación-aducción-desarenador. Revista de investigaciones Universidad del
Quindio, Volumen 21, pp. 130-139.

PAVCO, 2020. Manual Técnico Tubosistemas Presión PVC. [En línea] Available at:
https://pavcowavin.com.co/download/9 [Último acceso: 28 Diciembre 2020].

48
RAS, 2003. Definición del nivel de complejidad y evaluación de la población, la
dotación y la demanda de agua, Bogotá: Ministerio de ambiente, vivienda y
desarrollo territorial.

RAS, 2010. Documentación técnico-normativa del sector de agua potable y

saneamiento básico, Bogotá: Ministerio de desarrollo económico.

RAS, 2017. Resolución número 0330, Bogotá: Ministerio de Vivienda, Ciudad y

Territorio.

Secretaría de educación departamental, 2020. Instituciones educativas de Calarcá.

[En línea]
Available at: https://www.sedquindio.gov.co/instituciones-educativas/calarca
[Último acceso: 23 09 2020].

Soluciones Tubulares, 2020. Tubos y Accesorios de PVC Presión Unión Mecánica

Snap. [En línea] Available at: http://www.tuberiasyaccesorios.com/tuberias-union-
mecanica-union-z/ [Último acceso: 30 Diciembre 2020].

Superintendencia de Servicios Públicos Domiciliarios (SSPD), 2014. Evaluación

integral de prestadores empresa multipropósito de calarcá S.A., Bógota: s.n.

49
