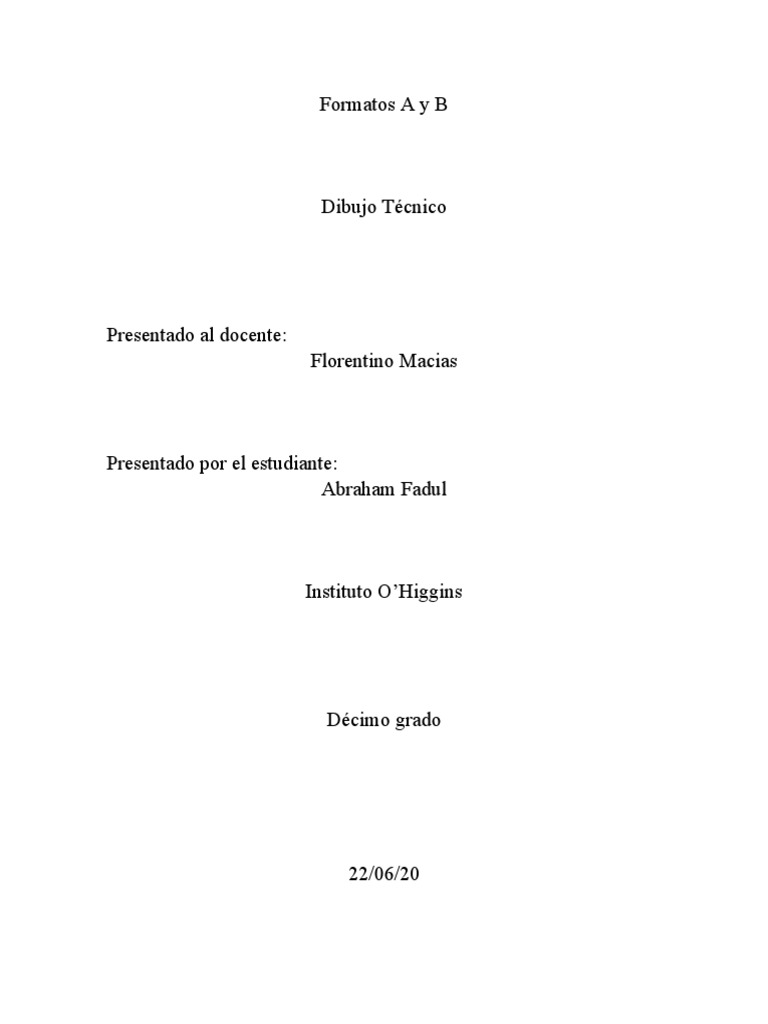

Formatos A y B

Dibujo Técnico

Presentado al docente:
Florentino Macias

Presentado por el estudiante:

Abraham Fadul

Instituto O’Higgins

Décimo grado

22/06/20
  Definición:
El formato de papel es el conjunto de los tamaños normalizados de papel, fabricados de
manera habitual por la industria.

Dentro de los formatos de papel encontramos muchos estándares. El más extendido es

la norma ISO 126 que deriva de la norma DIN 476.

Los formatos ISO deben su nombre a la International Organization for Standarization y

se dividen en series son A; B y C.

Formatos A

El formato del papel hace referencia al tamaño (largo y ancho). En el dibujo técnico estos
formatos están normalizados y son estándar con la Serie A.

En nuestro caso, la serie de formatos (tamaños) del papel para el dibujo técnico son la Serie
A. Para declarar el tamaño del papel se hace mediante una letra en mayúscula, la letra de la
serie, que para dibujo técnico es la A y detrás de la letra se coloca un número. El número
hace referencia al tamaño (dimensiones).

La serie A es la más utilizada su formato más utilizado es el formato A4 el pliego de un 1

metro cuadrado se le da el nombre de A0 y se da una reducción de la superficie a la mitad
de cada formato de A1, A2, A3, A4, A5…. Para indicar el número de cortes que hay del
pliego A0.
  Tamaños de formatos:
DIN A0 841×1189 mm
DIN A1 594×841 mm
DIN A2 420×594 mm
DIN A3 297×420 mm
DIN A4 210×297 mm
DIN A5 148×210 mm
DIN A6 105×148 mm
DIN A7 74×105 mm
DIN A8 52×74 mm
DIN A9 37×52 mm
DIN A10 26×37 mm

Formatos B
Esta serie de formatos de papel estandarizados se utilizan para obtener tamaños intermedios
de la serie A, que a veces son demasiados grandes o pequeños para algunos usos. Los
tamaños B se utilizan más que todo para la impresión de libros.

En la serie B, su base (formato B0):

 Tiene √2 m² de superficie
 Su lado menor es: 1 m = 1000 mm
 Su lado mayor es: √2 = 1.414 m = 1414 mm
 Tamaños de formatos:
B0 1.414 × 1.000 mm.
B1 1.000 × 707 mm.
B2 707 × 500 mm.
B3 500 × 353 mm.
B4 353 × 250 mm.
B5 250 × 176 mm.
B6 176 × 125 mm.
B7 125 × 88 mm.
B8 88 × 62 mm.
B9 62 × 44 mm.
B10 44 × 31 mm.
