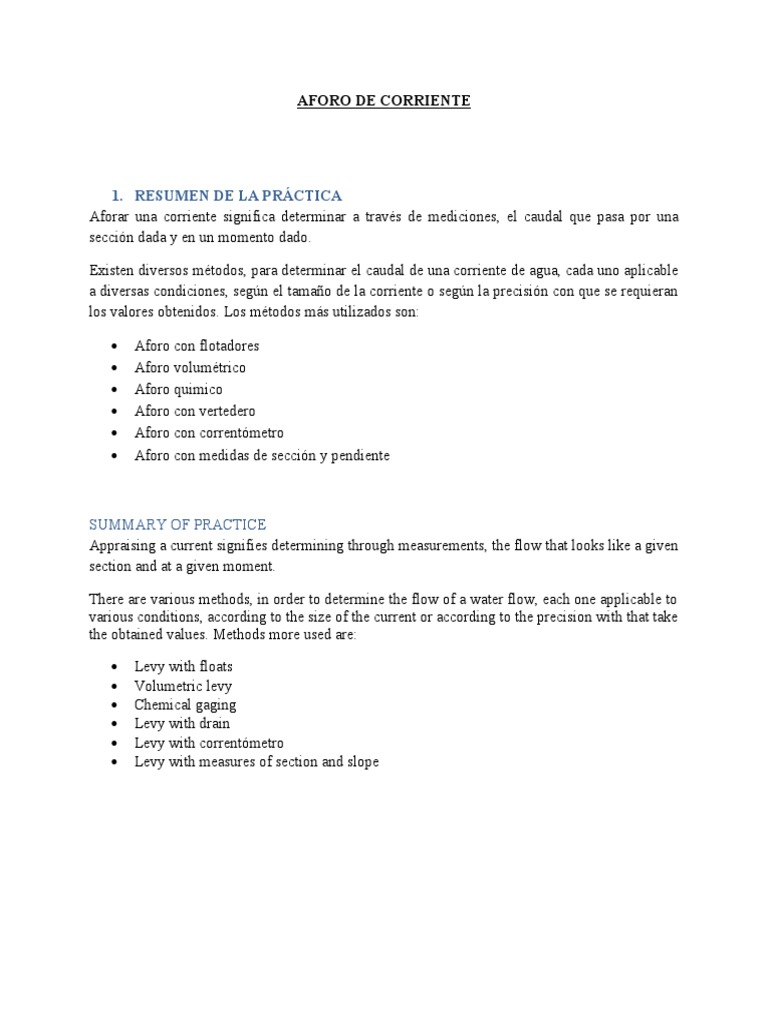

AFORO DE CORRIENTE

1. RESUMEN DE LA PRÁCTICA
Aforar una corriente significa determinar a través de mediciones, el caudal que pasa por una
sección dada y en un momento dado.

Existen diversos métodos, para determinar el caudal de una corriente de agua, cada uno aplicable
a diversas condiciones, según el tamaño de la corriente o según la precisión con que se requieran
los valores obtenidos. Los métodos más utilizados son:

 Aforo con flotadores

 Aforo volumétrico
 Aforo quimico
 Aforo con vertedero
 Aforo con correntómetro
 Aforo con medidas de sección y pendiente

SUMMARY OF PRACTICE
Appraising a current signifies determining through measurements, the flow that looks like a given
section and at a given moment.

There are various methods, in order to determine the flow of a water flow, each one applicable to
various conditions, according to the size of the current or according to the precision with that take
the obtained values. Methods more used are:

 Levy with floats

 Volumetric levy
 Chemical gaging
 Levy with drain
 Levy with correntómetro
 Levy with measures of section and slope
 UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU INGENIERIA CIVIL

2. INTRODUCCIÓN
El aforo de corrientes superficiales nos da la medida del caudal que pasa por su sección en un
momento determinado.

El conocimiento de la variación del caudal que fluye por una determinada sección de un cauce
natural es de suma importancia en los estudios hidrológicos. De acuerdo con la calidad y la
cantidad de los registros de caudales necesarios en un estudio hidrológico, las mediciones se
pueden hacer de una manera continua o permanente o de una manera puntual o instantánea, las
mediciones continuas de caudales requieren de la instalación de una estación medidora
(limnimétrica) o de una estación registradora (limnigráfica). Las mediciones aisladas, puntuales o
instantáneas, se realizan en determinados momentos en que se desee conocer la magnitud de una
corriente en particular.

3. OBJETIVOS
 OBJETIVO ESPECIFICO
El objetivo de este laboratorio es conocer y aplicar correctamente los métodos a utilizar
para realizar el aforo de la corriente superficial.

4. MARCO TEORICO
4.1 MEDICIÓN DE RÍOS Y ARROYOS
El caudal de un curso en una sección, es el volumen de agua que pasa por la misma en una
unidad de tiempo. Por tal motivo sus unidades están dadas como:

Q=V /T

Q=Caudal

V=Volumen

T=Tiempo

No es constante en el recorrido del río sino que normalmente se incrementa por la

incorporación de nuevos aportes (afluentes, escurrimiento subterráneo, etc.). No obstante, si el
ambiente es muy árido, el caudal puede reducirse en un recorrido prolongado por pérdidas por
infiltración y evaporación, o por usos consuntivos del agua como el riego, toma para agua
potable, etc.

ABASTECIMIENTO DE AGUA Y ALCANTARILLADO

 UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU INGENIERIA CIVIL

El caudal es el parámetro más importante para determinar las posibilidades de

aprovechamiento de un río o arroyo, por tal motivo es importante la determinación de sus
variaciones a lo largo del tiempo.

Es así como se requieren caudales característicos para diferentes fines. Por ejemplo para usos
consuntivos se requieren caudales mínimos, en tanto que para obras como puentes, defensas,
presas, etc. se requiere también el caudal máximo.

4.2 AFOROS

El aforo es la operación de medición del caudal en una sección de un curso de agua. En los
ríos se mide en forma indirecta, teniendo en cuenta que:

Q [m3/seg] = V [m/seg] x A [m2]

4.3 CAUDAL

El método consiste entonces en medir la sección del curso y la velocidad en la misma. Ello se
hace a través de verticales referidas a las márgenes en las que se mide profundidad y
velocidad. Se determinan así áreas parciales y velocidades medias en las áreas parciales con
las cuales se determinan caudales parciales, cuya sumatoria arroja el caudal total.

Q=Q 1+Q 2+Q3+ … ..

Para realizar la medición de velocidad se requiere de un instrumento denominado molinete

hidrométrico. Las mediciones de velocidad se hacen al mismo tiempo que las de profundidad.

En ríos poco profundos el velocímetro debe ser suspendido por medio de una varilla de vadeo.

En ríos más profundos, debe suspenderse de un cable o varilla desde un puente torno,
vagoneta o bote.

ABASTECIMIENTO DE AGUA Y ALCANTARILLADO

 UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU INGENIERIA CIVIL

Sin embargo un aforo sólo se puede realizar periódicamente ya que insume bastante tiempo, entre
media hora a una hora, según el río a medir y el método a utilizar.

La forma más usual de realizar observaciones frecuentes es a partir de lecturas en escalas

hidrométricas instaladas en las estaciones de aforo. El caudal es función de la altura en la escala,
aunque tal función no es lineal. Es posible entonces realizar lecturas diarias en las escalas
hidrométricas e incluso continuas si se cuenta con instrumentos registradores gráficos o digitales
denominados limnígrafos y convertir luego esas lecturas a caudales.

Para efectuar la conversión es necesario calibrar la sección, es decir determinar la ecuación del
caudal en función de la altura. Para ello cada vez que se afora se debe tomar la altura, de manera
de contar con muchos puntos (altura, caudal), que abarquen todo el rango de variabilidad y
permitan definir la función Q= F (H).

Además de la necesidad de contar con muchos aforos para definir la función, se debe continuar
con la realización de los mismos para detectar posibles cambios en la sección que provoquen
alteraciones en la curva H-Q.

4.4 METODOS PARA AFORAR

 AFORO CON FLOTADORES: Es una forma sencilla de aproximar el valor del caudal de
un cauce.
Por este método se mide la velocidad superficial de la corriente y el área transversal, luego con
estos valores aplicando la ecuación de continuidad se calcula el caudal.

Q=V ∗A

Q=Caudal

V=Velocidad

A=Sección

 AFORO VOLUMETRICO: Este método consiste en hacer llegar la corriente a un

deposito o recipiente de volumen conocido y medir el tiempo que tarda en llenarse dicho
deposito.

Q=V /T

Q=Caudal

V=Volumen

ABASTECIMIENTO DE AGUA Y ALCANTARILLADO

 UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU INGENIERIA CIVIL

T=Tiempo

5. METODOLOGIA

5.1 AFORO DE UNA CORRIENTE SUPERFICIAL

La corriente está ubicada cerca al puente quebrada honda en el distrito de El Tambo.

Medición de la velocidad superficial.

 Medir la distancia entre 2 secciones de la corriente.

 Medir con un cronometro el tiempo que tarde en desplazarse el flotador entre las 2
secciones.
 Calcular la velocidad superficial.

Calculo del área promedio del tramo.

 Medimos el espejo de agua

 Dividimos el espejo de agua en cinco o diez partes y en cada extremo de esas partes medir
la profundidad.
 Calcular el área de cada tramo, usando el método del trapecio
 Calcular el área total de cada sección
 Calcular el área promedio.

5.2 AFORO DE UNA MANANTE

El manante aforado es un afluente de la corriente superficial anteriormente aforada.

ABASTECIMIENTO DE AGUA Y ALCANTARILLADO

 UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU INGENIERIA CIVIL

Llenamos el recipiente hasta un volumen conocido y con un cronometro calculamos el tiempo.

6. CÁLCULO Y PRESENTACION DE RESULTADOS

AFORO DEL RIO

ABASTECIMIENTO DE AGUA Y ALCANTARILLADO

 UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU INGENIERIA CIVIL

AFORO DEL MANANTE

7. CONCLUSIONES Y RECOMENDACIONES
 Al aforar la corriente superficial no hubo muchos problemas al hallar la distancia entre las
secciones debido a que la corriente no es de gran magnitud.
 Al existir diversos métodos de aforo, el estudiante debe conocer y saber cuál de los métodos nos
da una información más exacta.

8. ANEXOS

Ilustración 1: Midiendo el espejo de agua de la primera sección.

ABASTECIMIENTO DE AGUA Y ALCANTARILLADO

 UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU INGENIERIA CIVIL

Ilustración 2: Midiendo el espejo de agua de la segunda sección.

Ilustración 3: Midiendo la distancia entre las 2 secciones.

Ilustración 4: Midiendo el tiempo de viaje del flotador

ABASTECIMIENTO DE AGUA Y ALCANTARILLADO

 UNIVERSIDAD NACIONAL DEL CENTRO DEL PERU INGENIERIA CIVIL

Ilustración 5: Midiendo las profundidades de la primera sección.

Ilustración 6: Midiendo las profundidades de la segunda sección.

9. BIBLIOGRAFIA

Bibliografía
VILLON, Maximo. Escurrimiento. En: Hidrologia. 2° Ed. Lima, 2002. Pp. 143-153
