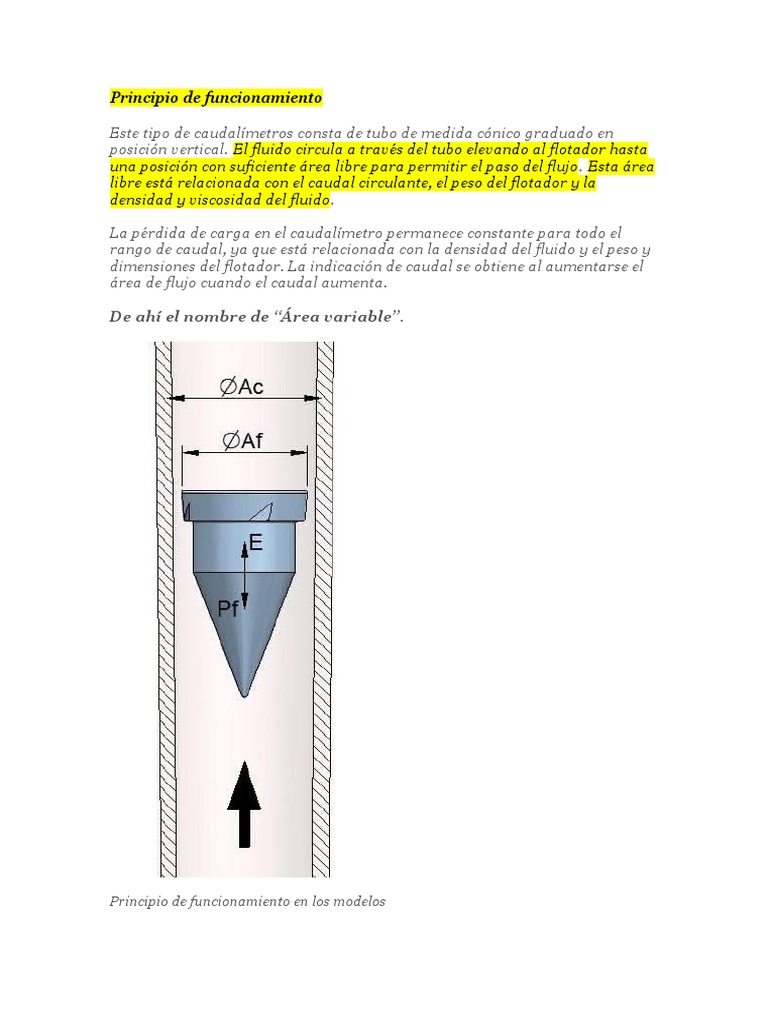

Principio de funcionamiento

Este tipo de caudalímetros consta de tubo de medida cónico graduado en

posición vertical. El fluido circula a través del tubo elevando al flotador hasta
una posición con suficiente área libre para permitir el paso del flujo. Esta área
libre está relacionada con el caudal circulante, el peso del flotador y la
densidad y viscosidad del fluido.

La pérdida de carga en el caudalímetro permanece constante para todo el

rango de caudal, ya que está relacionada con la densidad del fluido y el peso y
dimensiones del flotador. La indicación de caudal se obtiene al aumentarse el
área de flujo cuando el caudal aumenta.

De ahí el nombre de “Área variable”.

Principio de funcionamiento en los modelos

de tubo de plástico  y tubo de vidrio

 Af = Área del flotador

Ac = Área del tubo

Pf = Peso del flotador

E = Empuje del fluido

Área libre : Al = Ac-Af

Cada posición del flotador corresponde a un caudal que se refleja mediante

escalas equivalentes grabadas directamente en el tubo de medida.

Lo que marca la variación de área es la conicidad del tubo.

Ahora bien, existe una pequeña diferencia cuando el tubo de medición es

metálico (un poco más adelante explicamos este tema de los materiales del
tubo de medición):

En este caso el sistema de medida consiste en un orificio calibrado y es el

flotador el que es cónico. El empuje del fluido al circular de abajo hacia arriba
desplaza el flotador hasta que éste llega a un punto de equilibrio:
Principio de funcionamiento en los modelos

de tubo metálico

El punto de equilibrio en el que el flotador se mantiene depende de varios

factores:

E = Empuje del fluido

Pf = Peso del flotador

Área libre de paso : Al = Ao – Af

Dónde:
 Ao = Área del obturador Af = Área del flotador

En este caso lo que marca la variación de área es la conicidad del flotador.

Cada posición del flotador representa un área entre el flotador y el orificio.

Este área corresponde a un caudal concreto que se refleja mediante las escalas
equivalentes grabadas directamente en el tubo de medida.
Si quieres saber más, seguro que te resultará interesante este artículo sobre
la tipología de los flotadores para los caudalímetros   de área
variable.

Ejemplo de diferentes escalas y flotadores para diferentes caudales y fluidos

de la Serie 2000
Ejemplo de escalas y tubos de plástico técnico de la Serie PS
Ejemplo de escalas y tubos de vidrio de la Serie 6000
