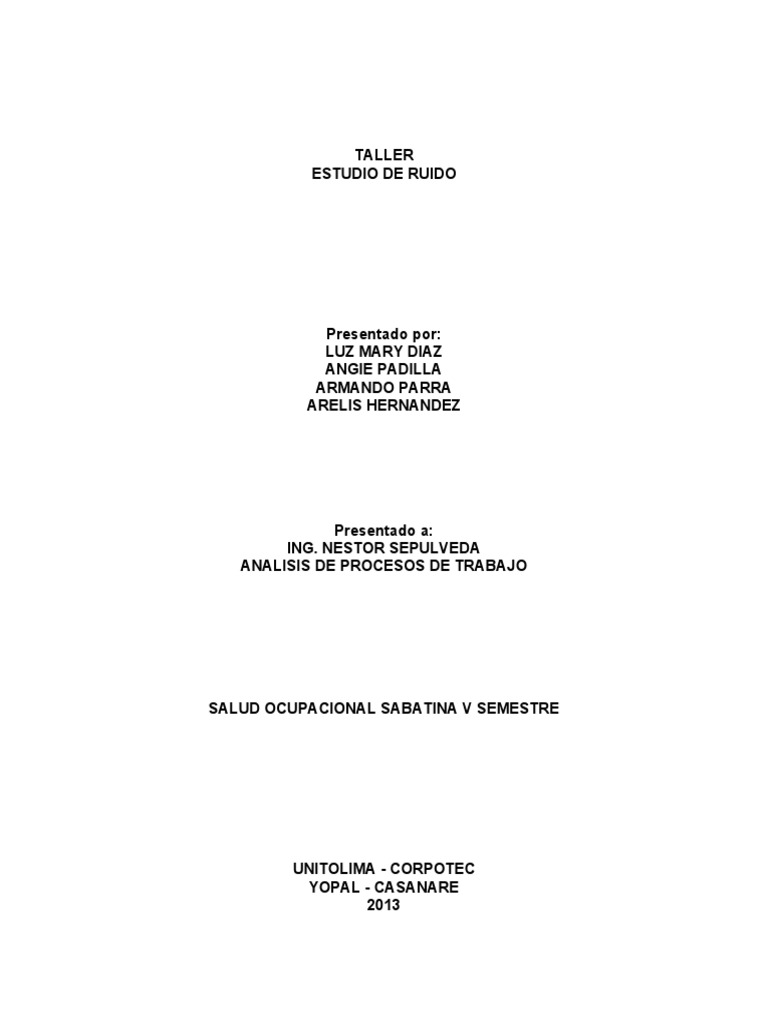

TALLER

ESTUDIO DE RUIDO

Presentado por:
LUZ MARY DIAZ
ANGIE PADILLA
ARMANDO PARRA
ARELIS HERNANDEZ

Presentado a:
ING. NESTOR SEPULVEDA
ANALISIS DE PROCESOS DE TRABAJO

SALUD OCUPACIONAL SABATINA V SEMESTRE

UNITOLIMA - CORPOTEC
YOPAL - CASANARE
2013
 TALLER DE ANALISIS DE PROCESOS

En la zona 1 se encuentran 2 máquinas cada una con 90 y 85 dB

respectivamente, en la zona 2 están las maquinas 3, 4 y 5 con 150, 102 y 89 db
respectivamente. Su colaborador trabaja 4 horas en zona 1 y 4 en la zona 2. Si en
la zona 2 solo se prende la máquina que emite los 105 db durante la última hora,
calcule:

3) 105 dB 4) 102 dB
1) 90 dB

Zona 1 Zona 2 5) 89 dB
2) 85 dB

Resumen de los db emitidos por cada máquina:

 Maquina 1 ---- 90 db
 Maquina 2 ---- 85 db
 Maquina 3 ---- 105 db
 Maquina 4 ---- 102 db
 Maquina 5 ---- 89 db
 SOLUCION DEL TALLER

a) ¿Cuál es el NPS de cada zona?

ZONA 1
×1 ×2
NPS=10 × log10 (10 10
+10 10 ) 1) 90 dB

90 85
NPS=10 × log10 (10 10
+10 10 ) Zona 1 2) 85 dB

NPS=10 × log10(109 +108.5 )

NPS=91.19 dB Este es el nivel de presión sonora en la zona 1

ZONA 2
×1 ×2 ×3
(
NPS=10 × log10 10 10 +10 10 +10 10 ) 3) 105 dB 4) 102 dB
105 102 89
NPS=10 × log10 (10 )
10 10 10 Zona 2
+10 +10 5) 89 dB

NPS=10 × log10 ( 1010.5 +1010.2 +108.9 )

NPS=106.83 dB Este es el nivel de presión sonora en la zona 2

b) ¿Cuál es el tiempo máximo de exposición de una persona sin protección
auditiva a ese nivel de presión sonora en cada zona?

Nivel de ruido db A Tiempo máximo de

exposición Horas al día
80 16
85 8
90 4
95 2
100 1
105 1/2
110 1/4
115 1/8

Zona 1

NPS = 91.19 dB

16
T max= NPS−80
( 5 )
2

16
T max= 91.19−80
( 5 )
2

16
T max=
( 11.19
5 )
2

16
T max= ( 2.238 )
2

T max=3.39 H

3.39 h equivalen a cuantos minutos?

/
1 hora 60 minutos
x
3.39 horas x minutos?

X = 203.4 minutos, este es el tiempo máximo de exposición que el

operario puede estar expuesto a un nivel de presión sonora de 91.19 db en
esta zona.
ZONA 2

NPS = 106.83 dB

16
T max= NPS−80
( 5 )
2

16
T max= 106.83−80
( 5 )
2

16
T max=
(26.83
5 )
2

16
T max= ( 5.366 )
2

T max=0.38 H

0.38 h equivalen a cuantos minutos?

/
1 hora 60 minutos
x
0.38 horas x minutos?

X = 22.8 minutos, este es el tiempo máximo de exposición que el operario

puede estar expuesto a un nivel de presión sonora de 106.83 db en esta
zona.
 c) ¿Cuál es la dosis de ruido que recibía por el operario?

 Zona 1:

Horas laboradas: 4 1) 90 dB

NPS: 91.19 dB
Zona 1 2) 85 dB
16
T max=
( 91.19−80
5 )
2

T max=3.39 H

 ZONA 2,

Trabajan 2 máquinas la de 102 db y 89 db en las 3 primeras horas.

×1 ×2
(
NPS=10 × log10 10 10 +10 10 )
89 102 4) 102 dB
NPS=10 × log10 (10 10
+10 10 )
Zona 2 5) 89 dB
8.9 10.2
NPS=10 × log10(10 +10 )

NPS=102.2 dB

16
T max= NPS−80
( 5 )
2

16
T max= 102.2−80
( 5 )
2
 16
T max=
(22.25 )
2

16
T max= ( 4.44)
2

T max=0.73 H

 ZONA 2.

Trabajan las 3 máquinas en la última hora; las dos de 102 db, y 89 db que ya
estaban prendidas y la de 105 db que prenden en la última hora.

NPS=106.83
16 3) 105 dB
T max= 106.83−80
4) 102 dB
( 5 )
2 Zona 2
5) 89 dB
T max=0.38 H

DOSIS:

C1 C 2 C3
D= + +
T1 T2 T3

4 3 1
D= + +
3.39 0.75 0.38

D = 1.18 + 4 + 2.63

D = 7.81 esto quiere decir que el trabajador esta sobre-expuesto a ruido y

hay que tomar medidas para corregir esos peligros.
d) ¿De sus recomendaciones y conclusiones de lo que se debe hacer para
gestionar este peligro, diciendo que EPP se debe usar sustentándolo con
las fórmulas de NRA?

ZONA 1

NRA = NPS – NRR

Cuando el ruido se
NRA = 91.19 db – 29 db mide y la atenuación
NRA = 62.19 db se calcula según la EPA

NRA = NPS – 50 % NRR Cuando el ruido se mide y

NRA = 91.19 db – 14.5 db la atenuación se calcula
según el ponderado de
NRA = 76.69 db OSHA

NRA = NPS – (NRR – 7dbA)/2

Cuando el ruido se mide
NRA = 91.19 db – (29 db – 7dbA)/2 y la atenuación se
NRA = 91.19 db – (11)
calcula según el
ponderado A de la
NRA = 80.19 db OSHA

ZONA 2
 NRA = NPS – NRR
Cuando el ruido se
NRA = 106.83 db – 29 db mide y la atenuación
NRA = 77.83 db se calcula según la EPA

NRA = NPS – 50 % NRR

Cuando el ruido se mide y
NRA = 106.83 db – 14.5 db la atenuación se calcula
según el ponderado de
NRA = 92.33 db
OSHA

NRA = NPS – (NRR – 7dbA)/2

Cuando el ruido se mide
NRA = 106.83 db – (29 db – 7dbA)/2
y la atenuación se
NRA = 106.83 db – (11) calcula según el
ponderado A de la
NRA = 95.83 db
OSHA

Recomendación:

 De acuerdo a la evaluación realizada se recomienda utilizar tapa

oídos de inserción; para que resulten eficaces los protectores
auditivos deben ser llevados durante todo el tiempo que dure la
exposición. La no utilización durante períodos de tiempo, aunque
sean muy cortos disminuye considerablemente la eficacia obtenida.
Según la OSHA.

e) Utilizando las formulas NRA, calcule cuanto quedaría escuchando el

operario si utiliza dos protectores auditivos de NRR= 29 (Inserción), NRR=
26 (Copa) para la zona 2.

NRA = NPS – (NRR + 5)/2

NRA = 106.83 db – (29 + 5)/2

NRA = 106.83 db – (17)

NRA = 89.83 db
