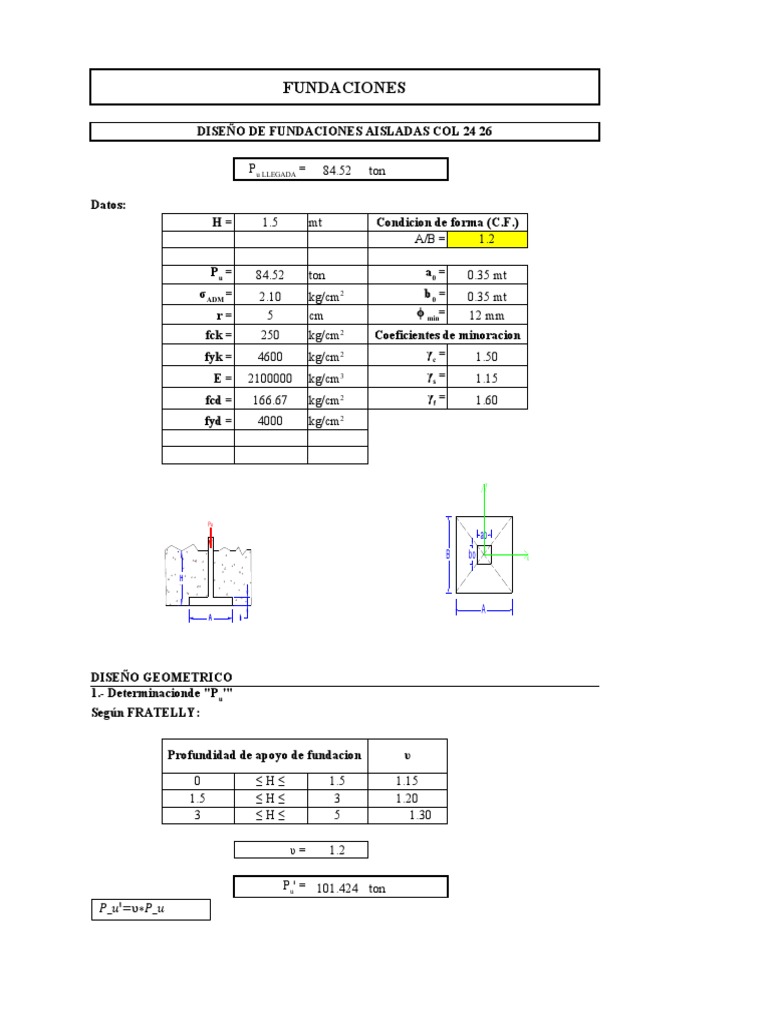

FUNDACIONES

DISEÑO DE FUNDACIONES AISLADAS COL 24 26

Pu LLEGADA = 84.52 ton

Datos:
H= 1.5 mt Condicion de forma (C.F.)
A/B = 1.2

Pu = 84.52 ton a0 = 0.35 mt

σADM = 2.10 kg/cm 2 b0 = 0.35 mt
r= 5 cm ϕ min= 12 mm
fck = 250 kg/cm2 Coeficientes de minoracion
fyk = 4600 kg/cm2 γc = 1.50
E= 2100000 kg/cm3 γs = 1.15
fcd = 166.67 kg/cm 2 γf = 1.60
fyd = 4000 kg/cm 2

Pu
ao
B bo X

A
A h

DISEÑO GEOMETRICO
1.- Determinacionde "Pu'"
Según FRATELLY:

Profundidad de apoyo de fundacion υ

0 ≤H≤ 1.5 1.15
1.5 ≤H≤ 3 1.20
3 ≤H≤ 5 1.30

υ= 1.2

Pu' = 101.424 ton

𝑃_𝑢′=υ∗𝑃_𝑢
2.- Area requerida "At" 𝐴_𝑡=𝑃_𝑢′/𝜎_𝐴𝐷𝑀

At = 4.83 m2

𝐵=√(𝐴_𝑡/(𝐶.𝐹.))

2,1.- Dimensiones de la fundacion "A" y "B"

B = 2.01 mt A= 2.41 mt
Redondeando : Redondeando :
B= 2.00 mt A= 2.45 mt

At = 4.90 m2

verificando: 20.70 < 21.00 ok cumple

3.- Determinacion del bloque de esfuerzo en la fundacion "pN"

𝑝_𝑁=(𝑃𝑢')/𝐴

pN = 2.07 kg/cm2
4.- Predimensionamiento del peralte

4,1.- Vuelo maximo

〖𝑉𝑚𝑎𝑥〗 _𝑥=𝐴/2−𝑎_0/2+0 〖𝑉𝑚𝑎𝑥〗 _𝑦=𝐵/2−𝑏_0/2+0

,15∗𝑎_0 ,15∗𝑏_0

Vmax x = 1.10 mt Vmax y = 0.88 mt

4,2.- Momento de flexion en los 2 ejes

𝑀𝑥−𝑥=𝛾𝑓 〖∗𝑝〗 _𝑁∗( 〖𝑉𝑚𝑎𝑥〗 𝑀𝑦−𝑦=𝛾𝑓∗ 𝑝_𝑁∗( 〖𝑉𝑚𝑎𝑥〗 _𝑦 )

_𝑥 )^2/2∗𝐵 ^2/2∗𝐴

Mx-x = 40255.19 kg-mt My-y = 31238.85 kg-mt

4,3.- Calculo del peralte minimo y peralte requerido (dmin, dreq)

𝑑𝑚𝑖𝑛=1,17∗√((𝑀𝑥−𝑥)/(𝑏∗𝑓𝑐𝑑)) 𝑑𝑚𝑖𝑛=1,17∗√((𝑀𝑦−𝑦)/
;𝑏=100𝑐𝑚 (𝑏∗𝑓𝑐𝑑))
 dmin x = 18.18 cm dmin y = 16.02 m

𝑑𝑟𝑒𝑞=2,17∗√((𝑀𝑥−𝑥)/ 𝑑𝑟𝑒𝑞=2,17∗√((𝑀𝑥−𝑥)/
(𝑏∗𝑓𝑐𝑑)) (𝑏∗𝑓𝑐𝑑))

dreq x = 23.85 cm dreq y = 21.01 cm

dx = 24.00 cm dy = 22.00 cm

Peralte de la fundacion dreq. = 24.00 cm

4,4,. Calculo del peralte efecivo de la fundacion "h"

ℎ=𝑑+𝑟+ϕ_𝑚𝑖𝑛/2 h= 29.6 cm
Redondeando el valor de h a un numero
entero multiplo de 5

Adoptar un valor que no sea menor al

calculado h= 45 cm

DISEÑO POR FLEXION

1.- Resultados del proceso anterior

h= 45 cm
Mx-x = 40255.19 kg-mt My-y = 31238.85 kg-mt

𝑑𝑥=ℎ−𝑟−ϕ_𝑚𝑖𝑛/2
𝑑𝑦=ℎ−𝑟−1,5∅𝑚𝑖𝑛

dx= 39.4 39 cm dy= 38.2 38

2.- Determinando la profundidad del bloque de compresion "y" y "y lim"

EJE x-x EJE y-y

𝑦=𝑑𝑥−√( 〖𝑑𝑥〗 ^2−(2,353∗𝑀𝑑) 𝑦=𝑑𝑦−√( 〖𝑑𝑦〗 ^2−(2,353∗𝑀𝑑)/(𝐴∗𝑓𝑐𝑑))

/(𝐵∗𝑓𝑐𝑑))

yx-x = 3.83 cm yy-y = 2.45 cm

 𝑦_𝑙𝑖𝑚=(2,8‰∗𝑑)/(3,5‰+𝑓𝑦𝑑/𝐸)

ylim = 19.69 cm Simplemente Armado

3.- Area de acero requerida "Asx" y "Asy"

〖𝐴𝑠〗 _(𝑥−𝑥)=0,85∗𝑓𝑐𝑑/𝑓𝑦𝑑∗𝐵 〖𝐴𝑠〗 _(𝑦−𝑦)=0,85∗𝑓𝑐𝑑/𝑓𝑦𝑑∗𝐴

∗𝑦 ∗𝑦

Asx-x = 27.14 cm2 Asy-y = 21.24 cm2

〖𝐴𝑠〗 _𝑚𝑖𝑛=𝜌∗𝐵∗ℎ 〖𝐴𝑠〗 _𝑚𝑖𝑛=𝜌∗𝐴∗ℎ

Asmin-x = 14.4 cm2 Asmin-y = 17.64 cm2

USAR As CALCULADA

4.- Disposicion de acero en la fundacion

EJE x-x EJE y-y

As= 27.14 As= 21.24
Para ϕ 12 Para ϕ 12
Au = 1.13 cm 2
Au = 1.13 cm2
Npzs = 24.00 pza Npzs = 18.78 pza
Sx-x = 8.26 Cambiar Diametro Sy-y = 13.22 Ok

Usar ϕ 12 c/ 8.00 cm Usar ϕ 12 c/ 13.00 cm

VERIFICACION DE LONGITUD DE ANCLAJE

a) Cuando Vuelo > h b) Cuando Vuelo ≤ h

Vuelo

Vuelo
h

h lb
h
lb

𝑙𝑏=𝑚∗𝜙^2≮𝑓𝑦𝑘/200∗𝜙≮15𝑐𝑚 𝑚=(15∗𝑓𝑦𝑘)/4200∗√(200/𝑓𝑐𝑘
)

1.- Calculo del Vuelo "V"

Vuelo x "Vx" Vuelo y "Vy"

𝑉𝑥=𝐴/2−𝑎_0/2 𝑉𝑦=𝐵/2−𝑏_0/2

Vx = 1.05 mt Vy = 0.83 mt
h= 0.45 mt h= 0.45 mt

Se realizara con inciso a) Se realizara con inciso a)

2.- Calculo de la longitud de anclaje "lb"

m= 14.69 cm

Eje X-X Eje Y-Y

m*ϕ2 = 21.16 cm m*ϕ2 = 21.16 cm
(fyk/200)*ϕ = 27.60 cm (fyk/200)*ϕ = 27.60 cm
15 cm = 15.00 cm 15 cm = 15.00 cm

lbx-x = 28.00 cm lby-y = 28.00 cm

3.- Verificacion si necesita doblado

Eje X-X Eje Y-Y

h + lb = 0.73 mt h + lb = 0.73 mt
Vx - rec = 1.00 mt Vy - rec = 0.78 mt

No Necesita Doblado No Necesita Doblado

 4.- Longitud de Doblado
Long x = No Necesita Long y = No Necesita
VERIFICACION POR ADHERENCIA:

ϕ 12
mm ϕ 12

ϕ 12 mm
condicion:
𝑇𝑏=𝑉𝑑/(0,90∗𝑑∗𝑛∗𝑀)≤Tbd

donde:
Vd= cortante de diseño
n= numero de barras
M= perimetro de cada barra
d= peralte de la seccion
Tb= tension tangencial de adherencia
Tbd= tension de calculo a la adherencia

EJE X-X

𝑉𝑚𝑥=𝐴/2−𝑎_0/2+0,15∗𝑎_0

Vmx= 110.25 cm dx= 39 cm

𝑉𝑑𝑥=𝛾𝑓∗𝑃𝑁∗𝑉𝑚𝑥∗𝐵 Vdx= 73025.28 kg

𝑇𝑏=𝑉𝑑𝑥/(0,90∗𝑑∗𝑛∗𝑀) 𝑇𝑏𝑑=0,95[𝑓𝑐𝑑]^(2/3)

Tb(kg/cm2)= 23.00 ≤ 28.77 Tbd(kg/cm2)=

cumple por adherencia

EJE Y-Y

𝑉𝑚𝑦=𝐵/2−𝑏_0/2+0,15∗𝑏_0

Vmy= 87.75 cm dy= 38 cm

𝑉𝑑𝑦=𝛾𝑓∗𝑃𝑁∗𝑉𝑚𝑦∗𝐴

Vdy= 71199.65 kg

𝑇𝑏=𝑉𝑑𝑦/(0,90∗𝑑∗𝑛∗𝑀) 𝑇𝑏𝑑=0,95[𝑓𝑐𝑑]^(2/3)

Tb 29.41 ≤ 28.77 Tbd

no cumple por adherencia

VERIFICACION POR CORTANTE:

Vmax > 2h fundacion flexible - corte lineal

- punzonamiento

Vmax < 2h fundacion rigida - corte lineal

Vmax= vuelo mayor (tomar el mayor de los dos lados de la zapata)

𝑉𝑚𝑎𝑥=𝐴/2−𝑎_0/2
2∗ℎ= 0.90 mt

Vmax= 1.05 mt

1.05 > 0.90 zapata flexible

1) corte lineal:

EJE X-X.

Vmax= 1.05 mt
dx= 39 cm

𝑚𝑐=𝑉𝑚𝑎𝑥−𝑑𝑥

mc= 0.66 mt

cortante de calculo "Vd":

𝑉𝑑𝑥=𝛾𝑓∗𝑃𝑁∗𝑚𝑐∗𝐵

Vdx= 43715.81 kg 43.72 ton

cortante del concreto "Vcu" :

𝑉𝑐𝑢=𝐵∗𝑑𝑥∗𝐹𝑐𝑣 𝐹𝑐𝑣=0,50∗√𝐹𝑐𝑑
Fcv= 6.45 kg/cm2

Vcu= 50348.78 kg 50.35 ton

CONDICION: 𝑉𝑑𝑥≤𝑉𝑐𝑢
 𝑉𝑑𝑥≤𝑉𝑐𝑢
43.72 ≤ 50.35

ok cumple

EJE Y-Y.

dy= 38 cm

𝑉𝑚𝑦=(𝐵/2−𝑏_0/2)

Vmy= 0.83 mt

𝑚𝑐=𝑉𝑚𝑦−𝑑𝑦

mc= 0.45 mt

cortante de calculo "Vd":

𝑉𝑑𝑦=𝛾𝑓∗𝑃𝑁∗𝑚𝑐∗𝐴

Vdy= 36106.94 kg 36.11 ton

cortante del concreto "Vcu":

𝑉𝑐𝑢=𝐴∗𝑑𝑦∗𝐹𝑐𝑣

Fcv= 6.45 kg/cm2

Vcu= 60095.79 kg 60.10 ton

CONDICION:
𝑉𝑑𝑦≤𝑉𝑐𝑢
36.11 ≤ 60.10

ok cumple
2) por punzonamiento:

𝑑=(𝑑𝑥+𝑑𝑦)/2

d= 38.50 cm

𝑎^′=𝑎0+𝑑 73.50 cm
𝑏^′=𝑏0+𝑑 73.50 cm

cortante de calculo para punzonamiento "Vpd" :

𝑉𝑝𝑑=𝛾𝑓∗𝑃𝑁∗(𝐴∗𝐵−𝑎^′∗𝑏′)

Vpd= 144387.21 kg 144.39 ton

cortante critico para punzonamiento "Vpu" :

𝑉𝑝𝑢=4∗(𝑎^′+𝑏^′ )∗𝑑∗𝐹𝑐𝑣

Fcv= 6.45 kg/cm2

Vpu= 146127.66 kg 146.13 ton

CONDICION :
𝑉𝑝𝑑≤𝑉𝑝𝑢

144.39 ≤ 146.13

ok cumple
