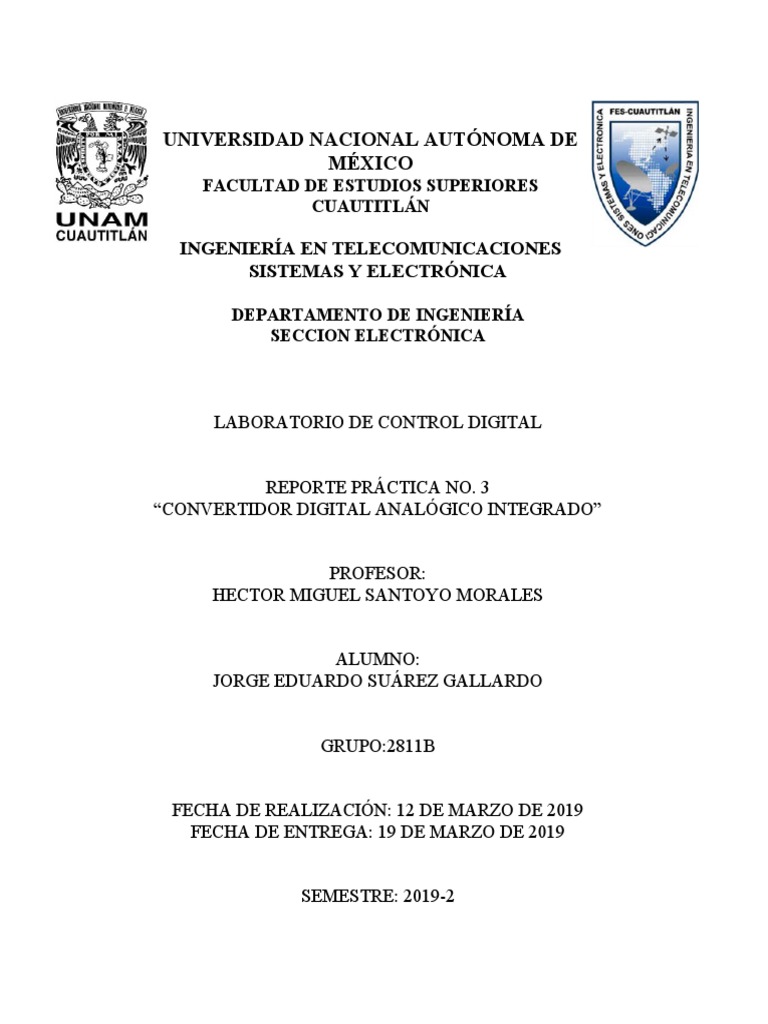

UNIVERSIDAD NACIONAL AUTÓNOMA DE

MÉXICO
FACULTAD DE ESTUDIOS SUPERIORES
CUAUTITLÁN

INGENIERÍA EN TELECOMUNICACIONES
SISTEMAS Y ELECTRÓNICA

DEPARTAMENTO DE INGENIERÍA
SECCION ELECTRÓNICA

LABORATORIO DE CONTROL DIGITAL

REPORTE PRÁCTICA NO. 3

“CONVERTIDOR DIGITAL ANALÓGICO INTEGRADO”

PROFESOR:
HECTOR MIGUEL SANTOYO MORALES

ALUMNO:
JORGE EDUARDO SUÁREZ GALLARDO

GRUPO:2811B

FECHA DE REALIZACIÓN: 12 DE MARZO DE 2019

FECHA DE ENTREGA: 19 DE MARZO DE 2019

SEMESTRE: 2019-2
Objetivos

• El alumno comprobará el funcionamiento de un convertidor digital analógico integrado que

emplea el método de conversión de red de escalera R-2R.

• El alumno empleará el convertidor digital analógico MC1408 para generar señales analógicas a
partir de circuitos digitales.

Material

1 C.I. MC1408 Convertidor Digital Analógico.

1 C.I. 74LS393.
1 C.I. LM741.
1 Resistencia de 4.7 K a ½ W.
1 Resistencia de 1 K a ½ W.
1 Potenciómetro de 50 K.
1 Capacitor de 1 nF.

Equipo

1 Fuente bipolar.
1 Generador de funciones
1 Multímetro
1 Osciloscopio.

Procedimiento Experimental

1. Como primer paso, se armó el circuito de la figura 3.2 en la protoboard. Al mismo tiempo,
se calibró la señal de reloj a una señal cuadrada de frecuencia de 10kHz y 5Vpp de
amplitud.
2. Luego, con ayuda del osciloscopio, se observó la señal de salida en el pin 6 del LM741.
Se ajustó el potenciómetro hasta obtener una señal diente de sierra de 4Vpp. Tal como se
muestra en la figura 3.3

Figura 3.3

3. Después, se realizó una modificación al circuito de la figura 3.2; se desconectaron las

terminales B8 a B4 del convertidor. La señal que se obtuvo esta vez se muestra en la
figura 3.4

Figura 3.4
Cuestionario

1. Explique el método de conversión digital analógico denominado red de escalera R-2R,

mostrado en la figura de la introducción.

Trabaja como un divisor de voltaje, así por cada entrada binaria, se presenta una ganancia. A la
salida podemos obtener un voltaje que va de 0V a 5V y puede obtener 2 n valores analógicos
posibles.

2. ¿Cómo es el tiempo de conversión del circuito para diferentes valores de entrada

digitales?

El tiempo de conversión del circuito es el mismo sin importar la entrada digital que se tiene, ya
que sólo son dos estados alto y bajo, según el datasheet es de 30ns.

3. ¿Qué rango de cuantización tiene el convertidor usado considerando los límites de

entrada digitales y el voltaje de salida del circuito?

2n=L
V TOTAL V
L= ; σ = TOTAL
σ √ 12 L∗√ 12

4
2.8
=165.8 mV
(2 )( √ 12)

4. Mencione qué modificaciones deberán hacerse en el circuito para obtener una señal
como la mostrada.

Para poder obtener la señal mostrada anteriormente, se debe conectar un bit sí y uno no en el
DAC.

Conclusiones

En esta práctica se observó el funcionamiento del convertidor digital analógico integrado que
funciona con el método de conversión de red de escalera. De igual manera se pudo ver el
funcionamiento del circuito MC1408 y como es que a partir de entradas digitales (provenientes
del contador binario 74LS393), y con un circuito seguidor de voltaje (de ganancia unitaria) nos
puede entregar una señal analógica a la salida. A partir del cuestionario y los resultados
obtenidos en las graficas se observa como se modifica el rango de cuantización a partir de los
bits.
