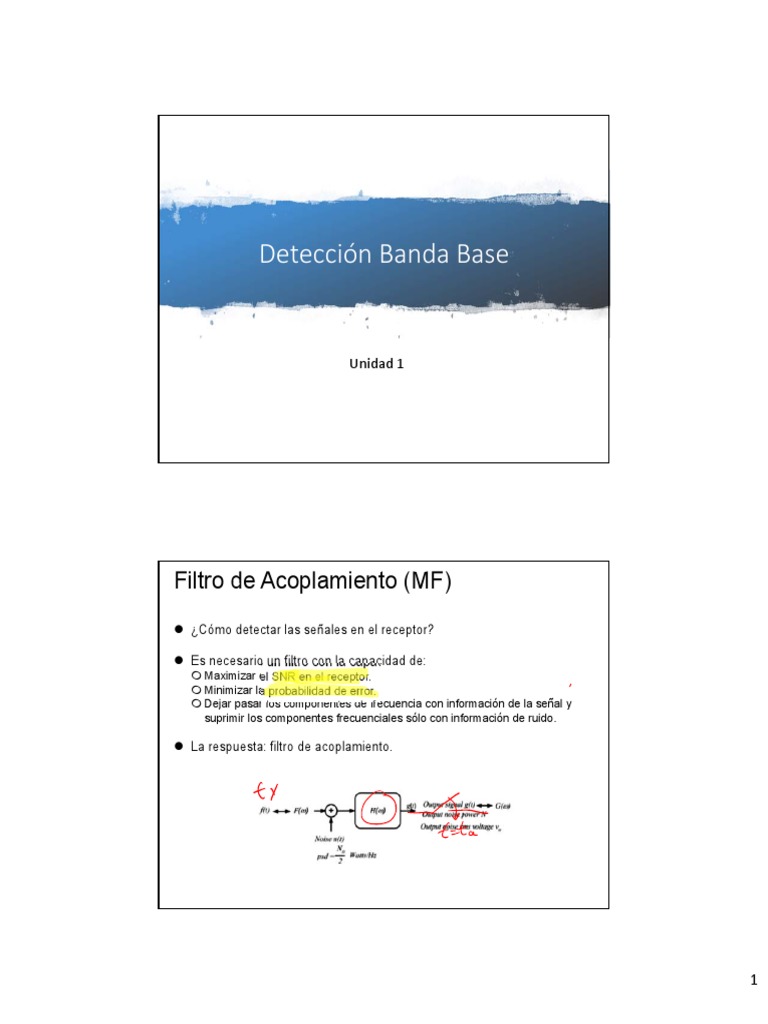

Detección Banda Base

Unidad 1

Filtro de Acoplamiento (MF)

 ¿Cómo detectar las señales en el receptor?

 Es necesario un filtro con la capacidad de:

 Maximizar el SNR en el receptor.
 Minimizar la probabilidad de error.
 Dejar pasar los componentes de frecuencia con información de la señal y
suprimir los componentes frecuenciales sólo con información de ruido.

 La respuesta: filtro de acoplamiento.

1
La función de transferencia del MF
 Consideremos el caso de una señal conocida, f(t), a la que se agrega AWGN.
Estas dos señales ingresan a un filtro y necesitamos encontrar la función de
transferencia de este filtro que pueda maximizar el SNR en el instante de
muestreo a la salida del filtro.

 Sabiendo que la señal de entrada, la respuesta del filtro y la señal de salida se

definen, respectivamente, como:

𝑓 𝑡 ↔𝐹 𝜔
ℎ 𝑡 ↔𝐻 𝜔
𝑔 𝑡 ↔𝐺 𝜔

 El objetivo será encontrar una función de transferencia que maximice la relación

señal ruido de la señal de salida. Es decir, encontrar una 𝐻 𝜔 que maximice:

𝑔 𝑡
𝑣

 Donde 𝑔 𝑡 y 𝑣 son los valores de la señal en el tiempo 𝑡 , y el voltaje rms del ruido.

2
 Considerando, por simplicidad, 𝑡 0, será necesario maximizar:

𝑔 0 𝑔 0
𝑣 𝑁

 Ahora analizaremos los casos por separado de la potencia del ruido y la señal.
Por lo tanto:

1
𝑔 𝑡 ℑ 𝐹 𝜔 𝐻 𝜔 𝐹 𝜔 𝐻 𝜔 𝑒 𝑑𝜔
2𝜋

1
𝑔 0 𝐹 𝜔 𝐻 𝜔 𝑑𝜔
2𝜋

 Donde la potencia de la señal sería:

1
𝑔 0 𝐹 𝜔 𝐻 𝜔 𝑑𝜔
2𝜋

 Para el caso del ruido, conocemos ya las características del ruido por lo que
habría que agregar el efecto de la función transferencia del filtro:

𝑁 1
𝑁 · 𝐻 𝜔 𝑑𝜔
2 2𝜋

3
 En conclusión, el término a maximizar quedaría expresado como:

1
𝑔 0 𝐹 𝜔 𝐻 𝜔 𝑑𝜔
2𝜋
𝑁 𝑁 1
2 · 2𝜋 𝐻 𝜔 𝑑𝜔

 Para maximizar este término utilizamos la desigualdad de Schwarz que se define

como:

𝐹 𝜔 𝐻 𝜔 𝑑𝜔 𝐹 𝜔 𝑑𝜔 · 𝐻 𝜔 𝑑𝜔

 Usando la desigualdad de Schwarz se obtiene:

1 1
𝑔 0 𝐹 𝜔 𝑑𝜔 · 2𝜋 𝐻 𝜔 𝑑𝜔
2𝜋
𝑁 𝑁 1
2 · 2𝜋 𝐻 𝜔 𝑑𝜔

 Y el término queda simplificado aún más:

1
𝑔 0 𝐹 𝜔 𝑑𝜔
2𝜋
𝑁 𝑁
2

4
 Recordando que la energía de una señal se define como:

1
𝐸 𝐹 𝜔 𝑑𝜔
2𝜋

 La ecuación anterior se puede re-escribir como:

𝑔 0 2𝐸
𝑁 𝑁

 Debido a que la desigualdad de Scwarz fue utilizada, 𝐻 𝜔 𝐹 ∗ 𝜔 para poder

emplearla en la derivación anterior.

 Con esto la función de transferencia del filtro está acoplada con la señal de
entrada. Es decir, cuando 𝐻 𝜔 𝐹 ∗ 𝜔 , la relación entre el voltaje de la señal
de salida y el voltaje rms del ruido de será máximo.
o Es decir, la respuesta al impulso del filtro de acoplamiento, h(t), debe ser una señal
reflejada de la señal de entrada, f(t), i.e. h(t)=f(-t).

 La salida del filtro de acoplamiento, g(t), se describe en el dominio del tiempo

como la convolución de la señal de entrada, f(t), con la respuesta al impulso del
filtro h(t), que equivale a f(-t).

5
Respuesta al impulso práctico de un MF,
h(t)
 La señales prácticas, reales, como f(t) sólo existen en un tiempo positivo. Sin
embargo, la respuesta al impulso ideal de un MF, h(t)=f(-t), existe en un tiempo
negativo.
 Para resolver esto, hacemos que h(t) existe en el tiempo positivo con una
traslación de un símbolo de duración, T, y algunas veces un factor de
escalamiento k se utiliza. Quedando la respuesta al impulso como
ℎ 𝑡 𝑘·𝑓 𝑇 𝑡 .

 Substituyendo esta nueva definición de la respuesta al impulso en la salida del

filtro se tendría:

 Por lo tanto, la operación de MF es la auto correlación de la señal recibida con

una copia de la señal transmitida.

Salida del detector/receptor MF

• Supongamos que tenemos una señal binaria con el binario "1" representado
por la forma de onda de la marca, fm(t) y el binario "0" representado por la
forma de onda espacio fs(t).

• Suponiendo que se utiliza un filtrado de dos ramas y que una rama se adapta
a la forma de onda de la marca (1) y la otra a la forma de onda espacio (0),
¿cuál sería la señal en la salida del filtro adaptado g(t) si la señal transmitida
fuera la forma de onda marca fm(t)?

6
Salida del detector/receptor MF
• Teniendo dos posibles señales de entrada, fm(t) que representa al 1 y fs(t) que
representa a 0.
• Supongamos que uno de ellos fue transmitido, e.g. fm(t), que después del
un filtro parejo tendríamos:

7
El coeficiente de correlación 𝜌
• Dependiendo del tipo de señal usada, el coeficiente de correlación 𝜌 puede
tener tres valores distintos:
• 𝜌 1: para señales antipolares (bipolares).
• 𝜌 0: para señales ortogonales.
• 𝜌 1: para señales idénticas – que no se utiliza por obvias razones…

• La detección de señales en canales AWGN depende de dos factores:

• Eb/N0
• 𝜌

Resumiendo: Filtro de Acoplamiento

 La respuesta al impulso del Filtro de Acoplamiento debe ser una imagen
reflejada de la señal de entrada:

 Por tanto, el SNR a la salida del filtro de acoplamiento sería:

8
Cálculo de la tasa de error por bit (BER)
• En el primer caso asumiremos señales binarias, usando pulsos unipolares para
representar 1s y 0s. Es decir, un 0 se representa con 0 Volts y un 1 se
representa con V Volts.
• Si no hubiera ruido en el sistema la salida del filtro de acoplamiento en el tiempo
de muestreo T sería VT Volts si se transmitiera un 1 o 0 Volts cuando se
transmite un 0.

BER para señales Unipolares

• En la práctica, la salida del filtro de acoplamiento sería VT+n Volts si se
transmitiera un 1 o n Volts si se transmitiera un 0. Donde n es el voltaje del ruido.
• En este caso el detector tomaría una decisión de que se transmitió un 1 si
VT+n>(VT/2) o de que fue transmitido un 0 en el caso contrario.
• Por tanto, un error ocurriría sí y solo sí el valor absoluto del ruido es mayor a
VT/2.
• Considerando el caso de que un 1 fue transmitido, un error ocurriría si n<-
(VT/2)

9
Función de densidad de probabilidad
cuando se transmite

• Por lo tanto, el BER en este caso que corresponde al área de la región de

error en el lado derecho que corresponde a integrar la parte del PDF del
símbolo "0" que indica que la muestra de ruido recibida es mayor que el
umbral, que en este caso es VT / 2.
• Asumiendo que un 0 fue transmitido, el BER o Pe, está dado por la región de
integración negra, es decir

• Donde erfc es la función complementaria de error. A niveles altos de

SNR:

𝑒
erfc 𝑥
𝜋𝑥

10
BER para señales Bipolares
• Asumiendo señalización binaria, usando pulsos bipolares para representar los
"1s" y "0s“binarios, "0" se representa con -V Voltios y "1" con +V voltios.

• Suponiendo que el MF se acopla con el pulso +ve, en ausencia de AWGN, la

salida de los MF en el tiempo de muestreo T será VT volts o -VT volts
dependiendo si se transmitió un "1" o un "0", respectivamente.
• En la práctica, la salida del filtro adaptado será VT + n voltios si se
transmitió un "1" o -VT + n volts si transmitió un "0“. Donde n es el
voltaje del ruido que podría ser +ve o -ve.
• En este caso el detector tomará la decisión de que "1" fue
transmitido si VT + n> 0 volts o si no que "0" se transmitió.
• Es decir, en este caso el umbral de decisión está en 0 voltios.

• Si se transmitió un "1" representado por un voltaje + ve V durante T

segundos, se producirá un error si el voltaje del ruido en el instante de
muestreo T a la salida del MF es inferior a -VT.
• Por lo tanto, el BER es este caso corresponde al área de la región de
error a la izquierda.

• Si se transmitió un "0" el BER es este caso que corresponde al área de la

región de Error en el lado izquierdo. Por lo tanto, Pe, se define como:

11
Diferencia entre Bipolar y Unipolar
• Con bipolar podemos utilizar dos ramas de MF. Uno acoplado con el pulso
+ve y el otro con -ve.

• En este caso sólo necesitamos transmitir V / 1.42 o -V / 1.42, para el "1" y el

"0", respectivamente.
• Si se ha transmitido 1, la salida A será positiva y la salida B será negativa y
por lo tanto la polaridad de g(t) es +ve y la salida será un “1” binario.
• De otro modo, la salida B será positiva y la salida A será negativa y por lo
tanto la polaridad de g(t) será -ve y la salida será un “0” binario .

Diferencia entre Bipolar y Unipolar

• La diferencia de
rendimiento entre
unipolar y bipolar es
una mejora de 3 dB
debido a la SNR
mejorada en el caso
del sistema bipolar.

12
Cálculo de Tasa de Errores de Bit y
Energía
• Unipolar • Energía y potencia de una señal
• Banda Base
• 𝐸 𝐴 𝑇 𝑃 𝐴

• Pasa Banda
• 𝐸 𝐴 𝑇/2 𝑃 𝐴 /2
• Bipolar
1 𝐸
𝑃 ercf
2 𝑁

• Dónde

Relación Señal a Ruido SNR versus Eb/No

• Cuando medimos el BER de un sistema a menudo encontramos los
términos SNR y Eb/N0. Estas métricas están relacionadas de la siguiente
manera:
• Definición de SNR: es la relación de la potencia por símbolo de datos a la
potencia del ruido, en el instante de muestreo.
• La potencia del símbolo, normalmente se asume como el cuadrado del voltaje
multiplicado por la duración del símbolo, ya que se asume la resistencia
normalizada a la unidad.
• Definición de Eb/N0: es la relación de la potencia (o energía) por bit de
dato a la densidad espectral de potencia del ruido, en el instante de
muestreo. Es la representación de la SNR por una relación de ancho de
banda y tasa de datos (velocidad de bits).

• Tanto SNR como Eb/No son adimensionales.

13
Relación Señal a Ruido SNR versus Eb/No
• En el caso de los sistemas de pasa
banda binarios, donde sólo hay un bit
por símbolo de datos y suponiendo una
tasa de Nyquist, 𝑅 /2
SNR = Eb/No.

• Tanto SNR como Eb/No se presentan

normalmente en decibelios (dB).
• Por ejemplo: 𝑅 𝑅
Si Eb/N0 = x dB, entonces el valor lineal de
Eb/N0 = 10^(x / 10)
𝑅 𝑘𝑅

Resumen
• La respuesta de impulso del MF es igual a la copia temporal invertida de la
señal de entrada.
• O el complejo conjugado de la transformada de frecuencia de la señal
de entrada
• En el caso de señales Unipolares (señales que varían entre V y 0 voltios), el
umbral de decisión = VT / 2 mientras que para Bipolar es 0.
• El rendimiento de las señales Bipolares es 3dB mejor que las Unipolares
• En el caso de Unipolar el coeficiente de correlación es 0 mientras que en
Bipolar es -1.
