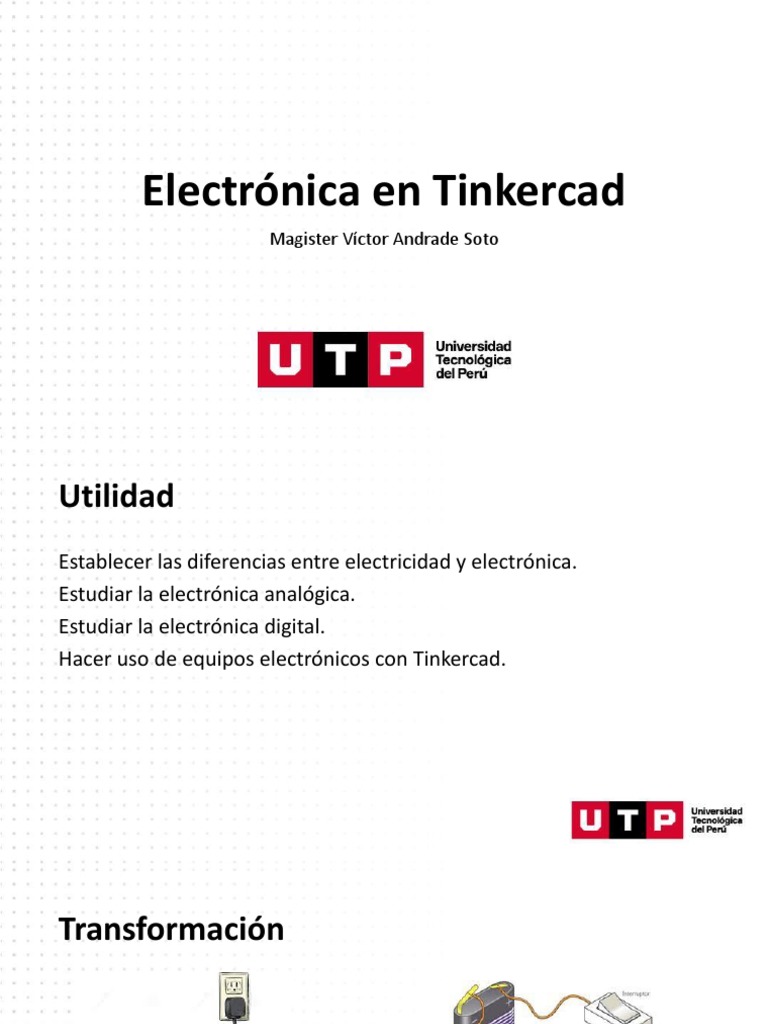

Electrónica en Tinkercad
Magister Víctor Andrade Soto
Utilidad
Establecer las diferencias entre electricidad y electrónica.
Estudiar la electrónica analógica.
Estudiar la electrónica digital.
Hacer uso de equipos electrónicos con Tinkercad.
Transformación
Uso de la electricidad Conocimiento del uso de la
electricidad y la electrónica
Introducción
Existe una clara diferencia entre electricidad y electrónica. Mientras que en la
primera son frecuentes tensiones de 220 V (electricidad doméstica) o 380 V
(electricidad industrial), y en pocos casos inferiores a los 12 V, así como
intensidades del orden o superiores al amperio, en la electrónica hablamos de
tensiones máximas precisamente de 12 voltios, e intensidades típicas del orden de
los miliamperios (mA).
Por su parte, la electrónica analógica se ocupa del estudio de magnitudes que
pueden tomar cualesquiera valores entre dos datos, uno mínimo y otro máximo.
Así, por ejemplo, en un circuito electrónico analógico con límites entre 0 y 5 voltios,
encontramos cualesquiera valores: 3,2 V, 3,6 V, 4,9 V...
En contraposición, en un circuito electrónico digital, sólo serían posibles los valores
de 0 y de 5 voltios, en dos posibles estados (encendido / apagado, arriba / abajo,
conectado / desconectado, etc.).
Elementos básicos
Circuito
Circuito de Carreras Circuito cerrado de TV Circuito Eléctrico
Circuito impreso
Circuito abierto - Cerrado
Un cortocircuito es un evento que se produce
Corto Circuito cuando dos conductores de distinta fase o
polaridad se juntan haciendo contacto físico entre
sí.
Este contacto directo provoca que la resistencia
del circuito baje hasta cero. Ello genera un
aumento brusco de la intensidad de la corriente
eléctrica según la Ley de Ohm.
El aumento de la corriente es tan grande que si no
se interrumpe el fluido eléctrico en cuestión de
mili-segundos, se producirán temperaturas
elevadas, derretimiento del aislante y fundición del
conductor. Ver Efecto Joule.
Los elementos que intervinieron en el principio de la electrónica
analógica fueron las válvulas, unas lámparas de vacío que con un
perfecto diseño interno constituían los denominados diodos de vacío,
tríodos, pentodos, etc. Sus funciones eran la de amplificar las señales.
Posteriormente el elemento semiconductor fabricado de silicio sería lo
que sustituiría a las válvulas de vacío.
La electrónica digital considera valores discretos de tensión, corriente o
cualquier otra medida; estos son valores concretos determinados,
mientras que la electrónica analógica, se considera y trabaja con
valores continuos de estas variables; pudiendo tomar, en teoría, valores
infinitos.
Por ejemplo, disponemos de una medida real concreta; por ejemplo, la
longitud total de un coche.
En un sistema digital la medida del coche podría ser de 4 metros.
Podremos darle cualquier precisión pero siempre serán números
enteras.
En un sistema analógico la medida seria real; es decir 4,51528397...
teóricamente hasta que llegásemos a la mínima cantidad de materia
existente (siempre que el instrumento de medida sea lo
suficientemente exacto).
La ley de Ohm Victoria de Inglaterra su Reyna
Permite relacionar las tres
magnitudes fundamentales de un
circuito eléctrico o electrónico entre
sí:
Para calcular cualquiera de las
magnitudes, conocidas las otras dos,
basta con despejar. Recuerda
también la regla mnemotécnica que • al mismo nivel, se
vimos en el pasado curso (derecha). multiplican.
Si quieres despejar cualquiera de las • a distintos niveles, se
magnitudes en función de las otras dividen.
dos, tan sólo la tienes que tapar y
ver cómo quedan:
La ley de Joule
En un circuito electrónico tiene mucho interés conocer la energía que
se está consumiendo en cada instante. A este magnitud se le llama
potencia, definida como: P=V*I
Pues bien, para calcular la potencia eléctrica producida o consumida en
un circuito, tenemos la ley de Joule, que afirma lo siguiente: la
potencia consumida (o producida) por un operador eléctrico o
electrónico es igual al producto de la tensión que hay en sus extremos
por la intensidad que lo atraviesa. Al igual que en el caso de la ley de
Ohm, podemos aplicar la regla del gráfico de la diapositiva siguiente
para ayudarnos en los despejes.
Componentes esenciales
Fuente de tensión (poder)
Para que las cargas estén en movimiento,
en los circuitos eléctricos debe haber al
menos una fuente de alimentación que
establezca diferencias de potencial.
Las fuentes de alimentación se conocen
también como elementos activos debido a
que son las que entregan energía al
circuito. Existen dos tipos de fuentes, las
fuentes independientes y las fuentes
dependientes.
Fuentes de tensión independientes
Son los tipos más comunes de fuentes de alimentación que
encontramos en prácticamente cualquier circuito. Entre sus bornes
proveen una diferencia de potencial (o tensión) constante, por ese
motivo la corriente que entregan depende del valor de la resistencia
del circuito o de la resistencia de carga que conectemos.
Por ejemplo si tenemos una fuente de tensión de 12 volt y le
conectamos una resistencia de 2 ohm, circularán 6 ampere. Si en
cambio conectamos una resistencia de 6 ohm, circularán 2 ampere (ver
ley de Ohm). Pero siempre la tensión entre los bornes de la fuente es
constante.
El valor de tensión proporcionado es independiente del valor de la
carga que se conecte.
Las fuentes de tensión se simbolizan con dos líneas de distinto tamaño,
correspondiendo la mas grande al polo positivo.
Fuentes de corriente independientes
Las fuentes de corriente son aquellas que proveen una corriente
constante al circuito o resistencia que se les conecte. Por lo tanto si
cambia el valor de la resistencia de carga, la fuente aumenta o
disminuye la diferencia de potencial entre sus bornes, de tal forma de
mantener constante la corriente por esa resistencia.
El valor de corriente proporcionado por la fuente es constante
independientemente del valor de la carga conectada.
Multímetro
Un multímetro digital (DMM) es una herramienta de prueba usada para
medir dos o más valores eléctricos, principalmente tensión (voltios),
corriente (amperios) y resistencia (ohmios). Es una herramienta de
diagnóstico estándar para los técnicos de las industrias eléctricas y
electrónicas.
Hace mucho que los multímetros digitales remplazan a los medidores
analógicos de aguja debido a su capacidad para medir con mayor
precisión, fiabilidad y mayor impedancia. Fluke presentó su primer
multímetro digital en el año 1977.
Los multímetros digitales combinan las capacidades de prueba de los
medidores unifuncionales: el voltímetro (para medir voltios), amperímetro
(amperios) y ohmímetro (ohmios). A menudo, tienen varias características
adicionales especializadas u opciones avanzadas. Por lo tanto, los técnicos
con necesidades específicas pueden buscar un modelo destinado a tareas
particulares.
El frente de un multímetro digital normalmente incluye cuatro componentes:
• Pantalla: donde se observan las lecturas de medición.
• Botones: para seleccionar varias funciones; las opciones varían según el modelo.
• Selector (o conmutador giratorio): para seleccionar los valores de medición
primarios (voltios, amperios, ohmios).
• Conectores de entrada: donde se insertan los cables de prueba.
Básico
Interruptor
deslizante
Suministro Bombilla
de energía
Ejecutar la simulación y El voltaje cambia pero
mover las perillas del el amperaje no.
suministro.
Porque no enciende la
bombilla???
Encenderá la bombilla???
Simulación de un circuito
Componentes
Sale una indicación de que la resistencia es baja con 220 Ohm. La coloqué en 370 y
perfecto. Completar el segundo circuito.
Simuladores de resistencias :
https://tuelectronica.es/calculadora-de-resistencias-y-sus-colores/
https://www.shoptronica.com/files/calculo%20resistor%20led.htm
Circuitos con la placa
Le damos continuidad a la fuente en ambos
extremos de la placa. Tanto al positivo como al
negativo.
Cambiar los valores de las resistencias según
esquema de la diapositiva anterior
Note que los colores de las resistencias son
distintos.
Colocar un multímetro
Se conecta cada entrada del multímetro con cada
extremo. Al correr la simulación presionar la R de
resistencia en el multímetro.
Medida de la resistencia
Medida de intensidad
Medir con multímetro
Entrada y salida Digital; Entrada y salida
analógica
Resistencia a positivo y negativo
Encender LED variando la resistencia en
pulsador
Sin resistencia en el pulsador
Práctica
Haga una aplicación que encienda 3 focos (no LEDS) en un circuito
paralelo y otros 3 en uno serial. Puede o no usar la placa. Debe
mostrarse el voltaje empleado.
