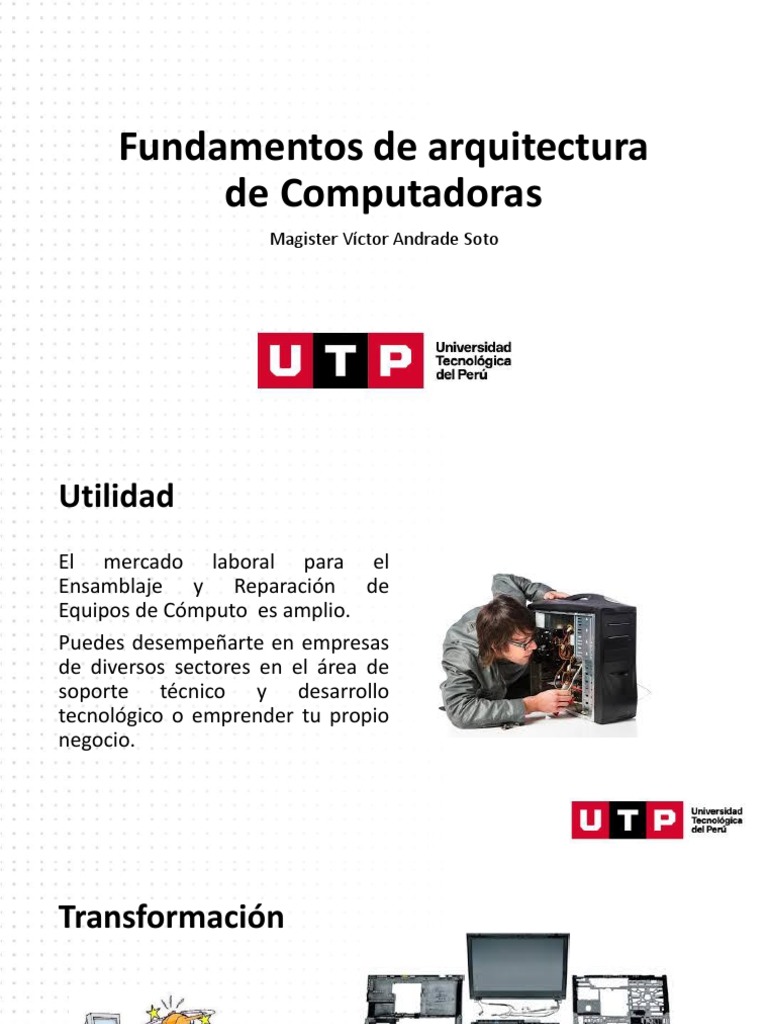

Fundamentos de arquitectura

de Computadoras
Magister Víctor Andrade Soto
Utilidad
El mercado laboral para el
Ensamblaje y Reparación de
Equipos de Cómputo es amplio.
Puedes desempeñarte en empresas
de diversos sectores en el área de
soporte técnico y desarrollo
tecnológico o emprender tu propio
negocio.
Transformación

Desconocimiento de los Reconocimiento de las partes de

componentes de un 1 computador, sus fabricantes,
computador modelos y generaciones
¡Feliz cumpleaños, PC!
IBM presentó la primera computadora pensado para un uso personal el
12 de agosto de 1981, después de ese evento nada es igual.
El PC (personal computer) de IBM democratizó el uso de los
ordenadores, estableció un estándar de fabricación para las otras
compañías y, sobre todo, cambió la forma de comunicarse y trabajar.
Hoy es difícil imaginar una oficina o un hogar sin PCs. Aunque cada vez
son menos los ordenadores que se venden ante el empuje de las
tabletas o los smartphones -las ventas han caído un 40% en los últimos
cinco años-, han sido casi 30 años de hegemonía como el rey de la
productividad personal.
El primer PC de IBM, el modelo 5150, fue diseñado por un
equipo de 12 personas en apenas un año y superó todas las
expectativas de ventas. La compañía esperaba vender 241.000
equipos en un periodo de cinco años, pero acabó vendiendo
esa cifra al mes. Para poder diseñarlo en tan poco tiempo, IBM
tuvo que recurrir a fabricantes externos que le proporcionasen
la mayor parte de los componentes. Así, llegaron
fundamentalmente a dos acuerdos. Uno con Intel que le
suministró el famoso procesador 8088, y otro con Microsoft
para que le facilitase la licencia del sistema operativo, lo que
ayudó a la compañía a fabricar con más rapidez pero terminó
perjudicándola a largo plazo porque llenó el mercado de
clones.
Una de las primeras novedades que introdujo este modelo fue el
tamaño físico. Los ordenadores que había hasta la aparición del PC
eran muy grandes y costosos, entre los 15.000 y 20.000 dólares. Este
primer PC que presentó IBM en Florida quería llegar a todos los
hogares y empezó por conquistar las medianas empresas. Constaba de
un monitor, un teclado, una unidad central, impresora y una unidad de
disquete externa. En cuanto a especificaciones técnicas, el modelo
5150 de IBM tenía 16 o 64 KB de memoria RAM ampliable mediante
chips externos. Ahora un ordenador puede llegar a tener 64 GB de
RAM. El procesador de Intel tenía una velocidad de 4,77 MHz, cuando
hoy pueden ir a 4,1 GHz, y en un principio no contaba con disco duro
porque no tenía suficiente fuente de alimentación, pero se le podía
añadir un componente externo de 10 MB, cuando un PC actual suele
rondar el terabyte. El monitor era monocromático, en color verde,
aunque se podía conectar a una televisión corriente con la que el PC
ofrecía hasta cuatro colores.
El procesador de Intel tenía una velocidad de 4,77 MHz, cuando hoy
pueden ir a 4,1 GHz, y en un principio no contaba con disco duro

Y con este equipamiento, el ordenador de IBM marcó el inicio de una

nueva era en cuanto al uso digital. Aunque IBM duró poco como líder
del mercado, porque en unos dos años aparecieron nuevos
competidores que fabricaron clones del PC con precios más asequibles
que los que ofrecía el grupo estadounidense. En la actualidad, a pesar
de la tendencia a bajar el nivel de ventas, en el segundo trimestre de
2016 se vendieron 62,4 millones de PCs en todo el mundo, según la
consultora IDC. IBM vendió su división de PC en 2004 a la compañía
china Lenovo.
Computador de Escritorio - clones
Torre Monitor Marcas de placa madre

Teclado Ratón
Computador de Escritorio - fabricantes
Torre
convencional

Tynny Small form factor

Laptop

Home Corporativos
All in One
Durante las primeras épocas del surgimiento de los AIO, los teclados
venían incorporados al cuerpo del All in One. Durante la década del 80,
varios ordenadores personales como la Macintosh 512, Atari 800,
Macintosh 128 y Commodore 64, pertenecían al grupo de los AIO.
El factor de forma de los AIO siguió su camino con la aparición de los
ordenadores Mac Classic y Mac Color Classic, y más tarde
popularizándose con el iMac, apareciendo en el mercado en 1998.
Los primeros modelos All in One no contaban con grandes
configuraciones y tenían mínimas exigencias. Para darnos una idea, su
rendimiento era más parecido al de un portátil de gama media que al
de un equipo de sobremesa.
El modelo All in One que más aprobación tuvo de parte de los usuarios
fue el Apple iMac. Originalmente, venía de fábrica con un monitor de
rayos catódicos, mientras que todo el hardware del equipo venía
integrado en la parte inferior del mismo.
En tanto, comenzaron a surgir diversos diseños muy parecidos al iMac
creados por varios fabricantes de PCs, aunque no llegaron a conocer la
popularidad. Con la aparición de la tecnología LCD orientada a
pantallas y componentes móviles con tamaños cada vez menores y
potencias superiores, los ordenadores All in One se beneficiaron con
diseños aún más compactos.
Hoy en día, todo el hardware que requiere un All in One se instala
fácilmente detrás del monitor o debajo de este, lo que significa una
gran ganancia en cuanto a espacio.
Ventajas de un All in One
Espacio
Necesita menos espacio que un PC de sobremesa y tal vez hasta menos
espacio que un ordenador portátil.
Calidad de la pantalla
Generalmente se fabrica con pantallas de mayores dimensiones y más
alta resolución y calidad de imagen (varía según el modelo).
Sonido
Debido al poco espacio que abarcan, hay más espacio libre para instalar
altavoces externos de mayor tamaño y calidad de sonido.
Sintonizador de TV
Los All in One también tienen la característica de venir con sintonizadores de
TV, algo que puede beneficiar para dejar de lado el televisor del dormitorio
que ocupa lugar.
Teniendo disponibles además una amplia gama de reproductores Blu-Ray y
contanto con la salida HDMI, hay grandes posibilidades de que un AIO se
transforme en el centro de todas los momentos de entretenimiento.
Periféricos sin cables
El ratón junto con el teclado suelen ser inalámbricos en estos ordenadores, si
bien algunos sí vienen de fábrica con cables.
Flexibilidad de instalación
Varios modelos All in One incluyen la posibilidad de ser ajustados a la pared
utilizando tornillos que se incluyen en el equipo, algo con lo que se obtiene
más espacio libre.
Número de puertos
Generalmente, incluyen más cantidad de puertos integrados que los que se
encuentran en un portátil básico. Los iMac son modelos muy bien
conseguidos donde el acabado y el hardware es muy decente.
Ahorro en el consumo de energía
Frecuentemente, un All in One solo tiene un cable, que es el de la
alimentación eléctrica, lo que quiere decir que en estos ordenadores solo
consume energía una unidad. Esto hace que el consumo de energía sea
bastante menor que en un PC de sobremesa. Además, un AIO es capaz de
continuar funcionando por hasta una hora usando un UPS si se corta la
electricidad, contra los limitados 15 que puede seguir funcionando un PC.
Portabilidad
Es una de las ventajas de estos equipos. No llegan a ser tan portables como
un portátil que puede ser trasladado en un bolso o mochila, pero se lo puede
transportar cómodamente cuando viajas en un coche u otro medio de
transporte.
Desventajas de un All in One
Actualización
No encontramos mucha posibilidad de actualizar estos equipos, una
característica frecuente que vemos en los All in One y también en los
portátiles. De forma general, en un All in One se pueden actualizar el disco
duro y la memoria RAM como mucho más. Modelos más antiguos eran
muchos más flexibles que los actuales.
Reparación
Reparar un All in One cuya garantía ya está vencida puede llegar a ser muy
costoso, debido a que sus componentes se fabrican exclusivamente para un
modelo y no se tiene en cuenta una futura reparación. Además, en algunos
modelos es complicado acceder al componente a reparar, siendo necesario
desmontar otros componentes primero.
Portabilidad
No ofrece el mismo nivel de portabilidad qu un ordenador portátil.
Precio
Acostumbran a tener un precio más elevado si se lo compara con un PC
de sobremesa con las mismas especificaciones debido a un mercado
objetivo más reducido.
La justificación sobre el precio elevado se da precisamente por las
ventajas mencionadas anteriormente, respecto a la portabilidad y la
practicidad del ordenador.
Smartphone
Servidores
Servidor
Un servidor es una aplicación en ejecución capaz de atender las
peticiones de un cliente y devolverle una respuesta en concordancia.
Los servidores se pueden ejecutar en cualquier tipo de computadora,
incluso en computadoras dedicadas a las cuales se les conoce
individualmente como «el servidor». En la mayoría de los casos una
misma computadora puede proveer múltiples servicios y tener varios
servidores en funcionamiento. La ventaja de montar un servidor en
computadoras dedicadas es la seguridad. Por esta razón la mayoría de
los servidores son procesos diseñados de forma que puedan funcionar
en computadoras de propósito específico.
Los servidores operan a través de una arquitectura cliente-servidor. Los
servidores son programas de computadora en ejecución que atienden
las peticiones de otros programas: los clientes. Por tanto, el servidor
realiza otras tareas para beneficio de los clientes; les ofrece la
posibilidad de compartir datos, información y recursos de hardware y
software. Los clientes usualmente se conectan al servidor a través de la
red, pero también pueden acceder a él a través de la computadora
donde está funcionando. En el contexto de redes Internet Protocol (IP),
un servidor este es un programa que opera como oyente de un socket.
En el sentido del hardware, la palabra servidor normalmente etiqueta
modelos de computadora diseñados para hospedar un conjunto de
aplicaciones que tiene gran demanda dentro de una red. En esta
configuración cliente-servidor, uno o más equipos (lo mismo una
computadora que un programa informático), comparten información entre
ellos de forma que uno actúa como anfitrión (en inglés, host) de los otros.
Casi todas las computadoras personales pueden actuar como un servidor,
pero un servidor dedicado tendrá cualidades más adecuadas para un
ambiente de producción. Entre estas cualidades se pueden mencionar una
unidad central de procesamiento (CPU) más rápida, memoria de acceso
aleatorio (RAM) mejorada para alto desempeño, y mayores capacidades de
almacenamiento en forma de múltiples discos duros. Los servidores también
cuentan con otras cualidades como fiabilidad, disponibilidad, capacidad de
servicio y tolerancia a fallos, esta última en forma de redundancia en cuanto
al número de fuentes, en almacenamiento de datos como un grupo
redundante de discos independientes (RAID) y varias conexiones de red.
Apple

MacBook IPhone IMac

HardWare
Software
Interacción
Unidades de medida en informática

Sistemas de pesos y medidas Discos Duros trabajan con Sistema Binario

Unidad de medida más pequeña
Ejemplo

O es 0 o 1. Computador convierte lo binario

Apagado o a otros sistemas para una mejor
encendido comprensión
 8 bits

Ejemplo
¿Porqué 1024 Bytes y no 1000 Bytes?
Bueno, esto dio que confundir en los inicios de la informática ya que se
supone que un Kilo (1000) representa mil unidades y lo que sigue
determina el tipo de unidad del que estamos hablando.
Surge una discusión entre la comunidad científica y la informática, ya
que un Kilo de sea lo que sea no puede representar 1024 unidades. Los
informáticos nos defendemos de la siguiente manera:
Cuando hablamos de un Byte, sabemos que estamos hablando de
informática. Y sabiendo que en la informática todos los sistemas son
binarios las unidades no se multiplican por 10, sino que se multiplican
por 2.
Por ejemplo: Si tenemos un sistema no informático (permítanme
describirlo de esta manera para mayor entendimiento) trabajamos con
potencia de 2. Entonces, si queremos tener múltiplos de 2 de por
ejemplo 1 Byte tenemos:
1 Bytes, 2 Bytes, 4 Bytes, 8 Bytes, 16 Bytes, 32 Bytes, 64 Bytes, 128
Bytes, 256 Bytes, 512 Bytes, 1024 Bytes o 1 KBytes.
Si el sistema utilizado por la informática fuese decimal (muy ineficiente
por cierto) tendríamos memorias del siguiente tipo:

1 Byte, 10 Bytes, 100 Bytes, 1000 Bytes, 10.000 Bytes

Por lo que llegado en nuestro sistema binario a 1024 Bytes lo llamamos
1 KByte debido a que se asemeja a 1000 Bytes (1 Kilo) y además no
tenemos forma de hacer múltiplos de 10.
Lo que reclaman algunos es que debería llamarse 1 KiB (KibiByte, para
hacer referencia a que estamos hablando de un sistema binario); de
hecho oficialmente se llama así según el Sistema Internacional de
Unidades, pero los informáticos no lo utilizamos ya que nunca se
utilizará un sistema decimal para representar una unidad de
información.

Por eso, si un día les preguntan cuál es la diferencia entre un KB y un

KiB es que un KB son 1000 Bytes, y un KiB son 1024 Bytes. Pero, si no
hacen énfasis en esa diferencia, y les preguntan qué es un KB digan que
son 1024 Bytes. Sé que suena ridículo pero bueno, es lo que se usa.
Todavía no hemos adoptado la oficialidad, así que sigamos con nuestra
moda.
1024*1024
1024*1024*1024
Agujero Negro 5 PetaByte
Resumiendo
Unidades de almacenamiento
 Conceptos básicos de
electricidad y electrónica
Magister Víctor Andrade Soto
Cable conductor

A Conductor de metal (cobre) unifibilar (un solo hilo ) o multifibilar

B
Recubrimiento aislante de polietileno
Evitar que 1 cable tique otro cable y se produzca 1
Corto circuito

Medio conductor de energía eléctrica de un

punto A a 1 punto B
Voltaje

ELECTRONES gracias a ellos funcionan las magnitudes

Fuerza

Que se le aplica los electrones que inicialmente están estáticos y logra un movimiento. Esta
fuerza viene de una fuente. Fuera de empuje de los electrones a través de un medio conductor
Corriente

Mayor corriente Menor corriente

Conocida como intensidad. Es la cantidad de electrones que está fluyendo por el medio
conductor. Más electrones + corriente.
Resistencia
Resistencia

Material que se opone al paso de la corriente. Pasan los electrones que permite la
resistencia. Para ls que tienen mayor interés en calcular la resistencia necesaria:
http://hyperphysics.phy-astr.gsu.edu/hbasees/electric/voldiv.html
Potencia

Cantidad de potencia (Voltaje y corriente) requerida por un dispositivo

para poder funcionar
Alterno o continuo
+ + +

- -

Convierte
AC en DC
LA=60 Hz. Es decir que cambia
60 veces por segundo
Circuito Cerrado

INCANDESCENCIA
Circuito abierto
 Funcionamiento y
componentes de un equipo de
Cómputo
Magister Víctor Andrade Soto
Chasis o gabinete

Estandar Corporativos de Gamers

fabricante
Estandar

ATX Slim
Sin tapas laterales
Sin tapa trasera
Espacio para la
fuente de poder

Extractor de aire
Lámina de la placa
madre

Extractor de aire
Conectores
Aspecto a tener en cuenta si compra
Fuente de Poder
Etapas de conversión de CA a CC

FUENTE DE PODER ANTIGUA

TRANSFORMACIÓN RECTIFICACIÓN DE FILTRADO RECTIFICACIÓN

MEDIA ONDA FINAL
 FUENTE DE PODER CONMUTADA
RECTIFICACIÓN FILTRADO CONMUTACIÓN RECTIFICACIÓN
+ FILTRADO

TRANSFORMACIÓN

PWM
FABRICANTES
CHINAS FABRICANTE
ESQUEMATICO DE LOS CABLES Y
CONECTORES DE LA FUENTE DE PODER

CONECTOR P-24 A PLACA

MADRE
CONECTORES ADICIONALES DE LA FUENTE

SATA IDE

DISPOSITIVOS

AUXILIARES P4 – P8
VIDEO 6/8

PLACA MADRE
PLACA MADRE
Comunicación por capas
Estructura antigua del funcionamiento de la
placa
Estructura actual
Fabricantes
Factor de forma
 La placa madre vista desde arriba
PILA
BIOS CAPACITORES
PCI Reloj LPSIO
Conector Auxiliar P4
Tarjetas
Puertos SATA Discos Socket
de
PCIX de la
Expansión Conector del disipador
Express Puente CPU
Tarjeta Norte
de Conector
Video P24
Buses de datos

Puertos IDE Puente

Sur
Slot de memoria RAM
Partes con las que funciona 1 equipo
Conectores externos
Información Técnica
CPU
Multihilo

1 núcleo físico, 4 núcleos lógicos y múltiples hilos por núcleo

DIAGNÓSTICO DE TU PC (DXDIAG)
Aida Software
Funcionamiento de la CPU
OverClocking
Número de procesador Frecuencia base del procesador Gráficos

Procesador Intel® Core™ i9-10900K 3,70 GHz Gráficos UHD Intel® 630

Procesador Intel® Core™ i7-10700K 3,80 GHz Gráficos UHD Intel® 630

Procesador Intel® Core™ i5-10600K 4.10 GHz Gráficos UHD Intel® 630
Fabricantes
Encapsulado
Serie AMD
Serie Intel

PRIMER DÍGITO: GENERACIÓN

H=ALTO DESEMPEÑO GRÁFICO
K=OVERCLICKING
Q=4 NÚCLEOS FÍSICOS EN EL CHIP
U=BAJO CONSUMO DE ENERGIA
Tener en cuenta a la hora de comprar un
Procesador
Memoria RAM
Factor de forma
Chip de
memoria

Sticker indica tipo de

memoria, velocidad y
capacidad

Muesca
Contactos Contactos
de
fondo
DDR1
DDR2
DDR3

DDR3 1.5v
DDR3L 1.5v
DDR4
Sistema de Refrigeración
Extractor y Ventilador
DISIPADOR PASIVO DISIPADOR ACTIVO EXTRACTOR DE AIRES

DISIPADOR HEAT QUIT EXTRACTOR PARA PC

GAMERS
Discos Duros y Unidades SSD (Unidades de
estado sólido)
Tipos

INTERNOS EXTERNOS
Cómo funciona: Mecánico

Motor que hace girar

Cabeza lectora y
el plato a 4,5,7 y hasta
grabadora
11000 RPM
Magnéticos

150 MBxSeg

600 MBxSeg
Particiones

MBR 4 particiones 2 teras

GTP 128 particiones N teras

Unidades de estado sólido
2.5 pulg.
M2
Portatiles

MSATA

Se insertan en la Board
Formateo

FAT ARCHIVOS HASTA 5 GB

SOPORTA 4 TERAS
Lector de Tarjetas Interno
Ranuras de expansión y conectores externos
PS2 LPT1- paralelo

DB9-serial VGA - monitor

Conectores Sonido 5.1

antenas de
Ranuras de expansión PCI - PCIe
PCI – X4

PCI – X1

PCI – x16

PCI- x8
Slot de memoria RAM
Puertos de alimentación DC

P4 P20
Conectores de datos
CR2030
CR2032

IDE

SATS
Conectores frontales de chasis y de fan

Son de USB, CPU, AUDIO y

FAN (VENTILADORES)
Periféricos de entrada y salida
Tarjetas de expansión
SONIDO 5.1 – 7.1 VIDEO

PS1 – X8 DDR3

PS1 – X1 DDR5
 TARJETAS DE RED

ALAMBRICAS WIFI

PSI

PSI express
USB 2 TV

IMPRESIÓN
VOUCHER

USB 3
Medios de almacenamiento externo
Nube
Práctica
Desarrolla el test ubicado en:
http://www.educa.madrid.org/web/ies.mariademolina.madrid/departa
mentos/tecnologia/ejercicios_partes_ordenador/partes_ordenador.ht
ml
Captura la pantalla final con el puntaje y envíala a tu docente.
