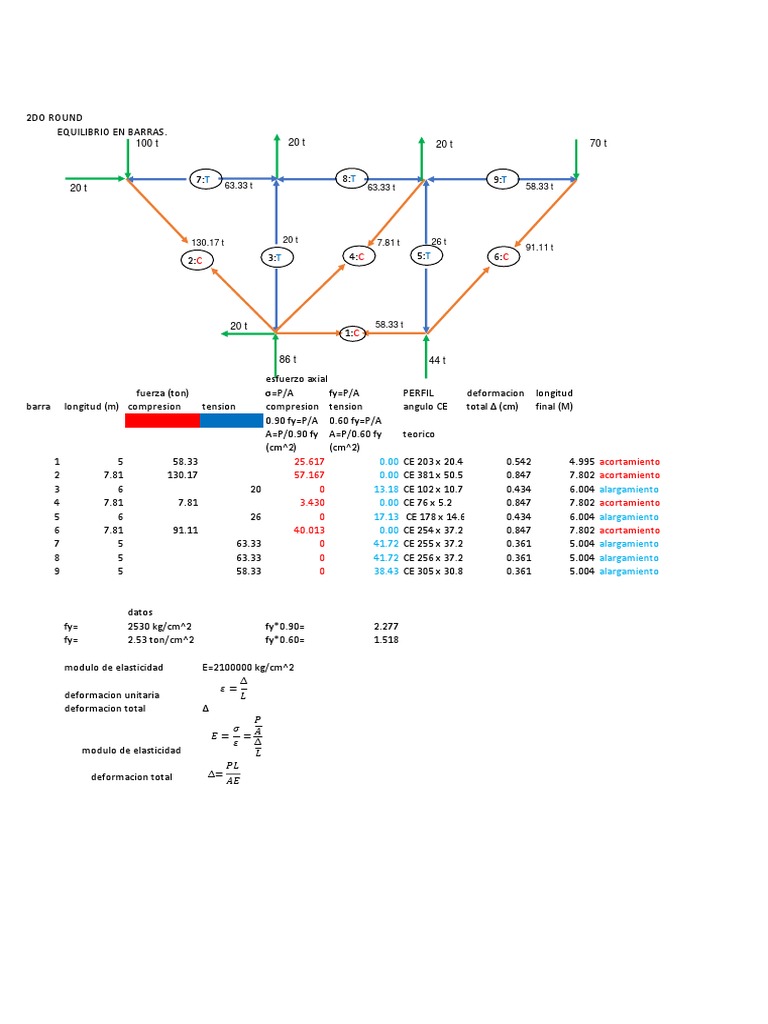

2DO ROUND

EQUILIBRIO EN BARRAS.
100 t 20 t 20 t 70 t

7:T 8:T 9:T


20 t 63.33 t 63.33 t 58.33 t

130.17 t 20 t 7.81 t 26 t
91.11 t
2:C 3:T 4:C 5:T 6:C

20 t 58.33 t
1:C

86 t 44 t
esfuerzo axial
fuerza (ton) σ=P/A fy=P/A PERFIL deformacion longitud
barra longitud (m) compresion tension compresion tension angulo CE total Δ (cm) final (M)
0.90 fy=P/A 0.60 fy=P/A
A=P/0.90 fy A=P/0.60 fy teorico
(cm^2) (cm^2)
1 5 58.33 25.617 0.00 CE 203 x 20.4 0.542 4.995 acortamiento
2 7.81 130.17 57.167 0.00 CE 381 x 50.5 0.847 7.802 acortamiento
3 6 20 0 13.18 CE 102 x 10.7 0.434 6.004 alargamiento
4 7.81 7.81 3.430 0.00 CE 76 x 5.2 0.847 7.802 acortamiento
5 6 26 0 17.13 CE 178 x 14.6 0.434 6.004 alargamiento
6 7.81 91.11 40.013 0.00 CE 254 x 37.2 0.847 7.802 acortamiento
7 5 63.33 0 41.72 CE 255 x 37.2 0.361 5.004 alargamiento
8 5 63.33 0 41.72 CE 256 x 37.2 0.361 5.004 alargamiento
9 5 58.33 0 38.43 CE 305 x 30.8 0.361 5.004 alargamiento

datos
fy= 2530 kg/cm^2 fy*0.90= 2.277
fy= 2.53 ton/cm^2 fy*0.60= 1.518

modulo de elasticidad E=2100000 kg/cm^2


∆
𝜀=
deformacion unitaria 𝐿
deformacion total Δ
𝑃
𝜎
𝐸= =𝐴
𝜀 ∆
modulo de elasticidad 𝐿
𝑃𝐿
deformacion total ∆=
𝐴𝐸
𝐴𝐸

3ER ROUND
Considerando las reacciones en los apoyos de la armadura, obtener el tamaño de su cimentacion por
medio de zapatas cuadradas tomando en cuenta que la capacidad de carga admisible del suelo es 10t/m2

p= 86 44 ton/m^2

σ adm= 10 ton/m^2
σ=P/A
P1= 86 P2= 44
A=P/σ
A= 8.6 A2= 4.4

A1=8.6 m2 A2= 4.4 m2


2.93 m 2.1 m

2.93 m 2.1 m

4TO ROUND
Del calculo de las fuerzas en las barras de armadura, calcular el numero de tornillos requeridos en la conexion de la barra que tenga
la maxima fuerza de tension, considerar que el diametro del tornillo es de 5/8" (1.59 cm) y el tipo es A490-N

tornillo A490-N Esfuerzo nominal resistente a la tension fnt 7950 kg/cm2


Esfuerzo nominal resistente al corte 4220 kg/cm2
Factor de seguridad Ω= 2

Diametro del tornillo= 1.59 cm Resistencia a la Tension del tornillo Rn/Ω=fnt .Ab
Area del tornillo Ab= 1.99 cm
Numero de planos de corte Ns= 1
resistencia requerida o fuerza cortante actuante Ra=V= 41.72 ton
Numero de tornillos requeridos No. tornillos= Ra = V
Rn/Ω (Fnv .Ab(ns)).05

No. tornillos= 41720 = 9.935935602 ≈ 10 tornillos


(4220)(1.99)(1)(.05)

5TO ROUND
Si se aplica un momento torsor de 10000 kg-cm sobre un arbol de 45 mm de diametro ¿cual es el esfuerzo cortante por torsion
maximo producido? ¿cual es el angulo de giro en una longitud de arbol de 1.20 m? el material es acero para el cual
G=8.4 x10^5 kg/cm2
10000 kg-cm

45m

L=1.2m
DATOS
𝜋 𝑑 4 𝜋 4.5𝑐𝑚 4
𝐽= = = 40.26cm4
32 32

𝑇𝐿 (10000 𝑘𝑔 − 𝑐𝑚)(120𝑐𝑚)
𝜃= = = .035 𝑟𝑎𝑑𝑖𝑎𝑛𝑒𝑠 = 2°
𝐽𝐺 (40.26 𝑐𝑚 4)(8.4𝑥105 𝑘𝑔/𝑐𝑚 2)

16𝑇 16(10000 𝑘𝑔 − 𝑐𝑚)


𝜏= = = 558.9 𝑘𝑔 𝑐𝑚
𝜋𝑑3 𝜋 4.5𝑐𝑚 3
