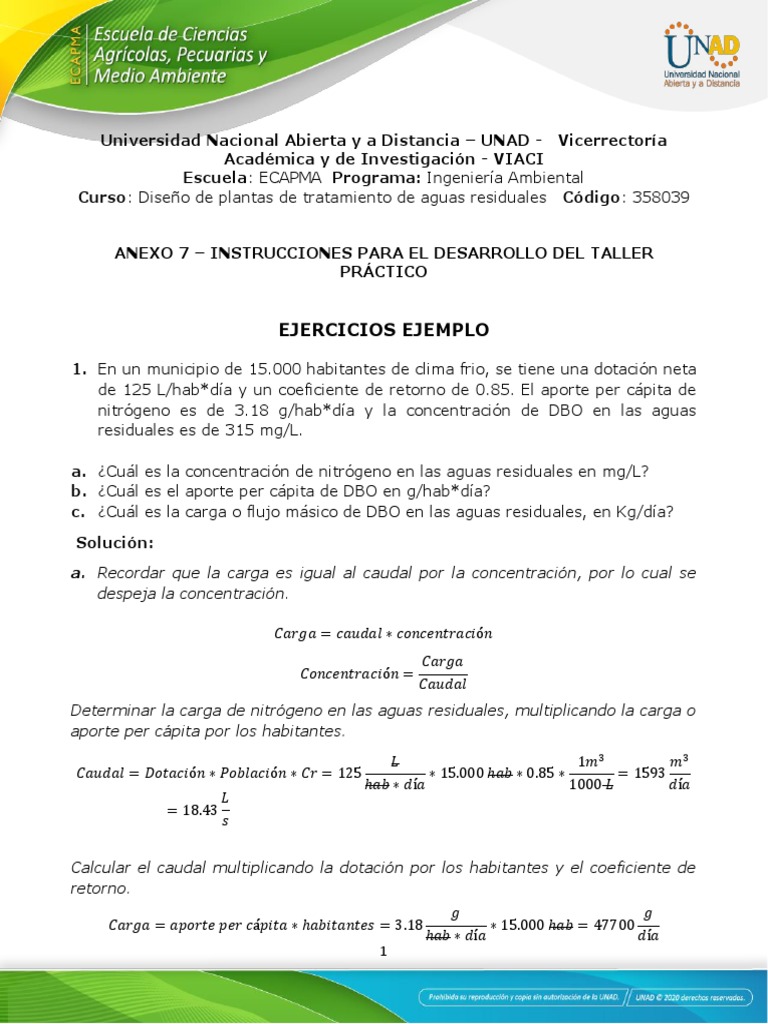

Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría

Académica y de Investigación - VIACI

Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

ANEXO 7 – INSTRUCCIONES PARA EL DESARROLLO DEL TALLER

PRÁCTICO

EJERCICIOS EJEMPLO

1. En un municipio de 15.000 habitantes de clima frio, se tiene una dotación neta

de 125 L/hab*día y un coeficiente de retorno de 0.85. El aporte per cápita de
nitrógeno es de 3.18 g/hab*día y la concentración de DBO en las aguas
residuales es de 315 mg/L.

a. ¿Cuál es la concentración de nitrógeno en las aguas residuales en mg/L?

b. ¿Cuál es el aporte per cápita de DBO en g/hab*día?
c. ¿Cuál es la carga o flujo másico de DBO en las aguas residuales, en Kg/día?
Solución:
a. Recordar que la carga es igual al caudal por la concentración, por lo cual se
despeja la concentración.

𝐶𝑎𝑟𝑔𝑎 = 𝑐𝑎𝑢𝑑𝑎𝑙 ∗ 𝑐𝑜𝑛𝑐𝑒𝑛𝑡𝑟𝑎𝑐𝑖ó𝑛

𝐶𝑎𝑟𝑔𝑎
𝐶𝑜𝑛𝑐𝑒𝑛𝑡𝑟𝑎𝑐𝑖ó𝑛 =
𝐶𝑎𝑢𝑑𝑎𝑙
Determinar la carga de nitrógeno en las aguas residuales, multiplicando la carga o
aporte per cápita por los habitantes.
𝐿 1𝑚3 𝑚3
𝐶𝑎𝑢𝑑𝑎𝑙 = 𝐷𝑜𝑡𝑎𝑐𝑖ó𝑛 ∗ 𝑃𝑜𝑏𝑙𝑎𝑐𝑖ó𝑛 ∗ 𝐶𝑟 = 125 ∗ 15.000 ℎ𝑎𝑏 ∗ 0.85 ∗ = 1593
ℎ𝑎𝑏 ∗ 𝑑í𝑎 1000 𝐿 𝑑í𝑎
𝐿
= 18.43
𝑠

Calcular el caudal multiplicando la dotación por los habitantes y el coeficiente de

retorno.
𝑔 𝑔
𝐶𝑎𝑟𝑔𝑎 = 𝑎𝑝𝑜𝑟𝑡𝑒 𝑝𝑒𝑟 𝑐á𝑝𝑖𝑡𝑎 ∗ ℎ𝑎𝑏𝑖𝑡𝑎𝑛𝑡𝑒𝑠 = 3.18 ∗ 15.000 ℎ𝑎𝑏 = 47700
ℎ𝑎𝑏 ∗ 𝑑í𝑎 𝑑í𝑎
1
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

Calcular la concentración
𝑔
𝑚𝑔 47700 𝑔 1 𝑚3 1000 𝑚𝑔 𝑚𝑔
𝑁𝑖𝑡𝑟ó𝑔𝑒𝑛𝑜 ( ) = 𝑑í𝑎 = 29.94 ∗ ∗ = 29.94
𝐿 𝑚 3 3
𝑚 1000 𝐿 1𝑔 𝐿
1593
𝑑í𝑎

Conversión de unidades

b. Multiplicar la dotación neta por el coeficiente de retorno para hallar el caudal

per cápita de aguas residuales. Posteriormente se debe multiplicar este caudal
per cápita por la concentración de DBO en las aguas residuales y realizar la
conversión de unidades de mg a g.
𝑔 𝐿 𝑚𝑔 1𝑔 𝑔
𝐷𝐵𝑂 ( ) = 125 ∗ 0.85 ∗ 315 ∗ = 33.46 𝐷𝐵𝑂
ℎ𝑎𝑏 ∗ 𝑑í𝑎 ℎ𝑎𝑏 ∗ 𝑑í𝑎 𝐿 1000 𝑚𝑔 ℎ𝑎𝑏 ∗ 𝑑í𝑎

c. El flujo másico corresponde a la carga en kg/día. Recordar que carga

corresponde a caudal por concentración. Calcular primero el caudal de agua
residuales y posteriormente multiplicar por la concentración de DBO. Hacer
conversión de unidades respectiva en cada caso.
𝐿 1𝑚3 𝑚3
𝐶𝑎𝑢𝑑𝑎𝑙 = 𝐷𝑜𝑡𝑎𝑐𝑖ó𝑛 ∗ 𝑃𝑜𝑏𝑙𝑎𝑐𝑖ó𝑛 ∗ 𝐶𝑟 = 125 ∗ 15.000 ℎ𝑎𝑏 ∗ 0.85 ∗ = 1593
ℎ𝑎𝑏 ∗ 𝑑í𝑎 1000 𝐿 𝑑í𝑎
𝐿
= 18.43
𝑠
𝑚3 𝑚𝑔 1000 𝐿 1𝑔 1 𝑘𝑔 𝑘𝑔
𝐶𝑎𝑟𝑔𝑎 = 𝑄 ∗ 𝐶 = 1593 ∗ 315 ∗ ∗ ∗ = 501.79
𝑑í𝑎 𝐿 1 𝑚3 1000 𝑚𝑔 1000 𝑔 𝑑í𝑎

Conversión de unidades

2. Un vertimiento de aguas residuales con concentración de 310 mg/L de DBO y

260 mg/L de SST ingresa a una PTAR, donde se realiza un proceso de
sedimentación primaria, en este proceso se remueve un 26% de DBO y un 57%
de SST. El caudal de entrada a la PTAR es de 10 L/s.

2
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

a. ¿Cuál es la masa de DBO que sale de la PTAR en Kg/día?

b. ¿Cuál es la masa de SST que sale de la PTAR en Kg/día?
Solución:
a. Recordar que la carga es el caudal por la concentración y que los porcentajes
de remoción se deben aplicar a las cargas no a las concentraciones.
Calcular carga de entrada
𝑚𝑔 𝐿 3600𝑠 24 ℎ𝑟𝑠 1𝑔 1 𝐾𝑔 𝐾𝑔
𝐶𝑎𝑒𝑛𝑡𝑟𝑎𝑑𝑎 = 310 ∗ 10 ∗ ∗ ∗ ∗ = 267.84
𝐿 𝑠 1 ℎ𝑟 1 𝑑í𝑎 1000 𝑚𝑔 1000 𝑔 𝑑í𝑎

Conversión de unidades

Calcular masa que se remueve

𝐾𝑔 𝑘𝑔
𝐶𝑎𝑟𝑒𝑚𝑜𝑣𝑖𝑑𝑎 = 267.84 ∗ 26% = 69.63 𝐷𝐵𝑂
𝑑í𝑎 𝑑í𝑎
Calcular masa que sale de la PTAR
𝐾𝑔
𝐶𝑎𝑠𝑎𝑙𝑖𝑑𝑎 = 𝐶𝑎𝑒𝑛𝑡𝑟𝑎𝑑𝑎 − 𝐶𝑎𝑟𝑒𝑚𝑜𝑣𝑖𝑑𝑎 = 267.84 − 69.63 = 198.21 𝐷𝐵𝑂
𝑑í𝑎

b. Mismo procedimiento anterior

𝑚𝑔 𝐿 3600𝑠 24 ℎ𝑟𝑠 1𝑔 1 𝐾𝑔 𝐾𝑔
𝐶𝑎𝑒𝑛𝑡𝑟𝑎𝑑𝑎 = 260 ∗ 10 ∗ ∗ ∗ ∗ = 224.64
𝐿 𝑠 1 ℎ𝑟 1 𝑑í𝑎 1000 𝑚𝑔 1000 𝑔 𝑑í𝑎
𝐾𝑔 𝑘𝑔
𝐶𝑎𝑟𝑒𝑚𝑜𝑣𝑖𝑑𝑎 = 224.64 ∗ 57% = 128.04
𝑑í𝑎 𝑑í𝑎
𝑘𝑔
𝐶𝑎𝑠𝑎𝑙𝑖𝑑𝑎 = 𝐶𝑎𝑒𝑛𝑡𝑟𝑎𝑑𝑎 − 𝐶𝑎𝑟𝑒𝑚𝑜𝑣𝑖𝑑𝑎 = 224.64 − 128.04 = 96.6 𝑆𝑆𝑇
𝑑í𝑎

3. Se desea realizar un proceso de sedimentación primaria químicamente asistida

(coagulación), para lo cual se utiliza cloruro férrico comercial con una densidad
de 1330 g/L y una riqueza del 38%. El caudal de agua residual a tratar es de
3
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

900 m3/h y el caudal de cloruro férrico comercial aplicado al sistema es de 0.28

L/min. ¿Cuál es la dosis de coagulante puro aplicada en mg/L?

Solución:

Calcular la riqueza del coagulante comercial en producto puro, teniendo en cuenta

que si la densidad es de 1330 g/L, significa que hay 1.33 gramos de agua + cloruro
férrico por cada litro. Por lo cual, si la riqueza es del 38% significa que solo el 38%
de la solución comercial corresponde a cloruro férrico puro y el restante
corresponde a agua u otros compuestos. Por lo cual se debe multiplicar la densidad
de la solución por la riqueza para determinar la densidad real de cloruro férrico
puro

𝑔 𝐶𝑙𝑜𝑟𝑢𝑟𝑜 𝑓é𝑟𝑟𝑖𝑐𝑜 𝑝𝑢𝑟𝑜

𝐶𝑙𝑜𝑟𝑢𝑟𝑜 𝑓é𝑟𝑟𝑖𝑐𝑜 𝑝𝑢𝑟𝑜 = 1330 ∗ 38% = 505.4
𝐿 𝑝𝑟𝑜𝑑𝑢𝑐𝑡𝑜 𝑐𝑜𝑚𝑒𝑟𝑐𝑖𝑎𝑙

Calcular el caudal de producto comercial aplicado en L/hora

𝐿 60 𝑚𝑖𝑛𝑢𝑡𝑜𝑠 𝐿
𝐶𝑎𝑢𝑑𝑎𝑙 𝑝𝑟𝑜𝑑𝑢𝑐𝑡𝑜 𝑐𝑜𝑚𝑒𝑟𝑐𝑖𝑎𝑙 = 0.28 ∗ = 16.8
𝑚𝑖𝑛𝑢𝑡𝑜 1 ℎ𝑜𝑟𝑎 ℎ
Calcular el volumen de producto comercial que se aplica al caudal de agua a tratar
𝐿
16.8 𝑝𝑟𝑜𝑑. 𝑐𝑜𝑚𝑒𝑟𝑐𝑖𝑎𝑙 𝐿 𝑝𝑟𝑜𝑑. 𝑐𝑜𝑚𝑒𝑟𝑐𝑖𝑎𝑙
𝑃𝑟𝑜𝑑𝑢𝑐𝑡𝑜 𝑐𝑜𝑚𝑒𝑟𝑐𝑖𝑎𝑙 = ℎ = 0.018
𝑚3 𝑚3 𝑎𝑔𝑢𝑎 𝑡𝑟𝑎𝑡𝑎𝑑𝑎
900
ℎ
Multiplicar por la densidad de cloruro férrico puro que se calculó al principio
𝐿 𝑝𝑟𝑜𝑑. 𝑐𝑜𝑚𝑒𝑟𝑐𝑖𝑎𝑙 𝑔 𝐶𝑙𝑜𝑟𝑢𝑟𝑜 𝑓é𝑟𝑟𝑖𝑐𝑜 𝑝𝑢𝑟𝑜 𝑔
𝐷𝑜𝑠𝑖𝑠 𝑐𝑜𝑎𝑔𝑢𝑙𝑎𝑛𝑡𝑒 𝑝𝑢𝑟𝑜 = 0.018 3
∗ 505.4 = 9.09 3
𝑚 𝑎𝑔𝑢𝑎 𝑡𝑟𝑎𝑡𝑎𝑑𝑎 𝐿 𝑠𝑜𝑙𝑢𝑐𝑖ó𝑛 𝑐𝑜𝑚𝑒𝑟𝑐𝑖𝑎𝑙 𝑚
𝑚𝑔
= 9.09
𝐿

4. Se desea diseñar un sistema de lodos activados convencionales para un

vertimiento cuya concentración de entrada de DBO5 es de 315 mg/L. Si la norma
exige que la concentración de salida de la PTAR sea de 90 mg/L de DBO5. ¿Cuál
sería el tiempo de retención hidráulica del agua en el reactor en horas? Asuma
4
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

que Y=0.6 mg SSV/mgDBO5, Kd = 0.08, fb=0.72, 𝜃𝑐 =8 días y la concentración

de biomasa Xv en el reactor es de 2500 mg/L
Nota: Tenga en cuenta lo siguiente
𝑌(𝑆𝑜 − 𝑆) 𝜃𝑐
𝑋𝑣 = ( )
1 + 𝐾𝑑 ∗ 𝑓𝑏 ∗ 𝜃𝑐 𝑡
𝑚𝑔𝑆𝑆𝑉
𝑋𝑣 = 𝐶𝑜𝑛𝑐𝑒𝑛𝑡𝑟𝑎𝑐𝑖ó𝑛 𝑑𝑒 𝑏𝑖𝑜𝑚𝑎𝑠𝑎 (𝑏𝑎𝑐𝑡𝑒𝑟𝑖𝑎𝑠) 𝑒𝑛 𝑒𝑙 𝑟𝑒𝑎𝑐𝑡𝑜𝑟 ( )
𝐿
𝑚𝑔
𝑆𝑜 = 𝐷𝐵𝑂5 𝑞𝑢𝑒 𝑒𝑛𝑡𝑟𝑎 𝑎𝑙 𝑟𝑒𝑎𝑐𝑡𝑜𝑟 ( )
𝐿
𝑚𝑔
𝑆 = 𝐷𝐵𝑂5 𝑞𝑢𝑒 𝑠𝑎𝑙𝑒 𝑑𝑒𝑙 𝑟𝑒𝑎𝑐𝑡𝑜𝑟 ( )
𝐿
𝜃𝑐 = 𝐸𝑑𝑎𝑑 𝑑𝑒𝑙 𝑙𝑜𝑑𝑜 (𝑑í𝑎𝑠)
𝑡 = 𝑇𝑖𝑒𝑚𝑝𝑜 𝑟𝑒𝑡𝑒𝑛𝑐𝑖ó𝑛 ℎ𝑖𝑑𝑟á𝑢𝑙𝑖𝑐𝑜 (𝑑í𝑎𝑠)
𝑌 = 𝐶𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑟𝑒𝑛𝑑𝑖𝑚𝑖𝑒𝑛𝑡𝑜 (𝑚𝑔𝑆𝑆𝑆𝑉/𝑚𝑔 𝐷𝐵𝑂5 𝑟𝑒𝑚𝑜𝑣𝑖𝑑𝑜)
𝐾𝑑 = 𝐶𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑟𝑒𝑠𝑝𝑖𝑟𝑎𝑐𝑖ó𝑛 𝑑𝑒 𝑙𝑜𝑠 𝑚𝑖𝑐𝑟𝑜𝑜𝑟𝑔𝑎𝑛𝑖𝑠𝑚𝑜𝑠 (𝑑−1 )
𝑓𝑏 = 𝐹𝑟𝑎𝑐𝑐𝑖ó𝑛 𝑏𝑖𝑜𝑑𝑒𝑔𝑟𝑎𝑑𝑎𝑏𝑙𝑒 𝑑𝑒 𝑆𝑆𝑉𝐿𝑀
𝑡 = 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑟𝑒𝑡𝑒𝑛𝑐𝑖ó𝑛 ℎ𝑖𝑑𝑟á𝑢𝑙𝑖𝑐𝑜 (𝑑í𝑎𝑠)

Solución:
Aplicar la ecuación de Xv para lodos activados convencionales con recirculación de
lodos y despejar el t.

𝑚𝑔𝑆𝑆𝑉 𝑚𝑔𝐷𝐵𝑂 𝑚𝑔𝐷𝐵𝑂

0.6 𝑚𝑔𝐷𝐵𝑂 ∗ (315 − 90
𝑌(𝑆𝑜 − 𝑆) 𝜃𝑐 𝐿 𝐿 ) 8 𝑑í𝑎𝑠
𝑡= ( )=( )∗( )
1 + 𝐾𝑑 ∗ 𝑓𝑏 ∗ 𝜃𝑐 𝑋𝑣 0.08 𝑚𝑔𝑆𝑆𝑉
1+( ∗ 0.72 ∗ 8 𝑑í𝑎𝑠) 2500
𝑑𝑖𝑎 𝐿
135
= ∗ 0.0032 = 0.29 𝑑í𝑎𝑠 = 7.10 ℎ𝑜𝑟𝑎𝑠
1.46

5
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

5. Se desea diseñar un digestor anaerobio al cual ingresan 1500 kg/día de SST,

de los cuales 80% corresponden a SSV, del total de SSV el 70% se convierte
en biogás. La densidad de todos los sólidos corresponde a 1026 kg/m3. Calcule
el volumen del digestor si el tiempo de retención hidráulico corresponde a 20
días.
Nota: Tenga en cuenta que los SST que salen del digestor corresponden a los SSV
que NO se convierten en biogás más los sólidos suspendidos fijos - SSF (SST-SSV),
es decir los que no se volatilizan.

𝑉𝑑 = [𝑉1 − 0,66(𝑉1 − 𝑉2 )] ∗ 𝑇𝑅𝐻

𝑉𝑑 = 𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒𝑙 𝑑𝑖𝑔𝑒𝑠𝑡𝑜𝑟

𝑚3
𝑉1 = 𝑉𝑜𝑙ú𝑚𝑒𝑛 𝑙𝑜𝑑𝑜 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 − 𝑆𝑆𝑇 (𝑑í𝑎)

𝑚3
𝑉2 = 𝑉𝑜𝑙ú𝑚𝑒𝑛 𝑙𝑜𝑑𝑜 𝑠𝑎𝑙𝑖𝑑𝑎 − 𝑆𝑆𝑇 ( )
𝑑í𝑎

𝑇𝑅𝐻 = 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑟𝑒𝑡𝑒𝑛𝑐𝑖ó𝑛 ℎ𝑖𝑑𝑟á𝑢𝑙𝑖𝑐𝑜 (𝑑í𝑎𝑠)

Solución:
Calcular el volumen de lodo que ingresa al digestor (V1), como la masa de lodo que
entra dividido la densidad.
𝑘𝑔
1500 𝑆𝑆𝑇 𝑚3
𝑉1 = 𝑑í𝑎 = 1.46
𝑘𝑔 𝑑í𝑎
1026 3
𝑚
Calcular la masa de SSV que entran al digestor (Solo lo SSV se procesan en el
digestor es decir se convierten en biogás).

6
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

𝑘𝑔 𝑘𝑔 𝑘𝑔 𝑆𝑆𝑉
𝑆𝑆𝑉 ( ) = 𝑚𝑎𝑠𝑎 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 ∗ %𝑆𝑆𝑉 = 1500 ∗ 80% = 1200
𝑑í𝑎 𝑑í𝑎 𝑑í𝑎
Calcular los SSV que se convierten en biogás (salen del sistema en forma de biogás)
𝑘𝑔 𝑘𝑔 𝑆𝑆𝑉 𝑘𝑔
𝑆𝑆𝑉 𝑏𝑖𝑜𝑔á𝑠 ( ) = 𝑆𝑆𝑉 ∗ %𝑏𝑖𝑜𝑔á𝑠 = 1200 ∗ 70% = 840 𝑆𝑆𝑉 𝑏𝑖𝑜𝑔á𝑠
𝑑í𝑎 𝑑í𝑎 𝑑í𝑎

Calcular los SSV que no se convierten en biogás y por lo tanto salen del digestor
como sólidos (lodos)
𝑘𝑔 𝑘𝑔 𝑆𝑆𝑉 𝑘𝑔 𝑘𝑔
𝑆𝑆𝑉 𝑠𝑎𝑙𝑖𝑑𝑎 ( ) = 1200 − 840 𝑆𝑆𝑉 𝑏𝑖𝑜𝑔á𝑠 = 360 𝑆𝑆𝑉
𝑑í𝑎 𝑑í𝑎 𝑑í𝑎 𝑑í𝑎

Calcular la masa de lodos que sale del digestor

𝑘𝑔
𝑀𝑎𝑠𝑎 𝑙𝑜𝑑𝑜 𝑠𝑎𝑙𝑖𝑑𝑎 ( ) = 𝑆𝑆𝑉 𝑠𝑎𝑙𝑖𝑑𝑎 + 𝑆𝑆𝐹
𝑑í𝑎
SSF= Sólido suspendidos fijos, son aquella parte de los SST que no se volatiliza
𝐾𝑔
𝑆𝑆𝐹 = 𝑚𝑎𝑠𝑎 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 − 𝑆𝑆𝑉 = 1500 − 1200 = 300
𝑑í𝑎
𝑘𝑔 𝑘𝑔
𝑀𝑎𝑠𝑎 𝑙𝑜𝑑𝑜 𝑠𝑎𝑙𝑖𝑑𝑎 ( ) = 360 + 300 = 660
𝑑í𝑎 𝑑í𝑎

Calcular el volumen de lodos que salen del digestor (V2)

𝑘𝑔
660 𝑆𝑆𝑇 𝑚3
𝑉2 = 𝑑í𝑎 = 0.64
𝑘𝑔 𝑑í𝑎
1026 3
𝑚
𝑚3 𝑚3 𝑚3
𝑉𝑑 = [1.46 − 0,66 (1.46 − 0.64 )] ∗ 20 𝑑í𝑎𝑠 = (1.46 − 0.54) ∗ 20 = 18.4 𝑚3
𝑑í𝑎 𝑑í𝑎 𝑑í𝑎

7
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

EJERCICIOS TALLER PRÁCTICO

1. En un municipio de 10.000 habitantes de clima frio, se tiene una dotación neta

de 120 L/hab*día y un coeficiente de retorno de 0.8. La concentración de fósforo
en las aguas residuales es de 6.8 mg/L y el aporte per cápita de DBO es de 30.5
g/hab*día

a. ¿Cuál es el caudal de aguas residuales que genera el municipio en m3/s?

b. ¿Cuál es la concentración de DBO en las aguas residuales en mg/L?
c. ¿Cuál es la carga o flujo másico de fósforo en las aguas residuales en g/día?
d. ¿Cuál es el aporte por hogar de fósforo en g/hogar*día, asumiendo que cada
hogar es de 4 personas?

2. Un vertimiento de aguas residuales con concentración de 326 mg/L de DBO

ingresa a una PTAR, donde se realiza un proceso de sedimentación primaria, en
este proceso se remueve un 15% de DBO, posteriormente ingresa a un sistema
de tratamiento secundario en el cual se remueve un 90% de la DBO que ingresó
a este último. El caudal de entrada a la PTAR es de 8.5 L/s, sin embargo, debido
a la retención dentro de la planta el caudal de salida corresponde a 7.9 L/s.

a. ¿Cuál es la masa de DBO que sale del sedimentador primario en Kg/día?

b. ¿Cuál es la masa de DBO que sale de la PTAR después de pasar por todos
los procesos en Kg/día?
c. ¿Cuál es la concentración de DBO que sale de la PTAR después de pasar por
todos los procesos en mg/L?

3. En un municipio a una altura de 2500 msnm, se tiene un condominio de 2400

habitantes y 450 ha. Calcule el caudal medio de aguas residuales domésticas
que produce este condominio en L/s, asuma un coeficiente de retorno de 0.85.
Nota: Revise la dotación neta según al Resolución 0330 de 2017

4. Se desea realizar proceso de sedimentación primaria químicamente asistida

(coagulación), para lo cual se utiliza una solución comercial de cloruro férrico
con una densidad de 1.5 g/L y una riqueza del 30%. Se realizó un test de jarras
8
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

y se obtuvo que la dosis óptima de tratamiento es de 20 mg/L. ¿Cuál es el

caudal de la solución comercial necesario para tratar un caudal de 38 L/s?

5. Se desea diseñar un sedimentador primario para un vertimiento de 7.6 L/s, con

una tasa de desbordamiento superficial (velocidad de sedimentación) de 38
m3/m2*día y una profundidad de 2.5 metros.

a. Calcule el radio y diámetro mínimo del sedimentador necesario para que se

cumpla la tasa de desbordamiento superficial
b. Calcule el tiempo de retención del agua residual en el sedimentador en horas

Nota: Tenga en cuenta lo siguiente

𝑄
𝐴𝑠 = 𝐴𝑠 𝑉
𝑇𝐷𝑆 r=√ Q=
𝜋 𝑇𝑅𝐻

Donde:

𝑚3
𝑄 = 𝐶𝑎𝑢𝑑𝑎𝑙 𝑑𝑒𝑙 𝑣𝑒𝑟𝑡𝑖𝑚𝑖𝑒𝑛𝑡𝑜 ( )
𝑑í𝑎
𝑚3
𝑇𝐷𝑆 = 𝑇𝑎𝑠𝑎 𝑑𝑒 𝑑𝑒𝑠𝑏𝑜𝑟𝑑𝑎𝑚𝑖𝑒𝑛𝑡𝑜 𝑠𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑎𝑙 ( 2 )
𝑚 ∗ 𝑑í𝑎
𝐴𝑠 = Á𝑟𝑒𝑎 𝑠𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑎𝑙 𝑚í𝑛𝑖𝑚𝑎 𝑟𝑒𝑞𝑢𝑒𝑟𝑖𝑑𝑎 𝑝𝑎𝑟𝑎 𝑐𝑢𝑚𝑝𝑙𝑜𝑟 𝑙𝑎 𝑇𝐷𝑆 (𝑚2 )
𝑟 = 𝑅𝑎𝑑𝑖𝑜 𝑑𝑒𝑙 𝑠𝑒𝑑𝑖𝑚𝑒𝑛𝑡𝑎𝑑𝑜𝑟 𝑝𝑟𝑖𝑚𝑎𝑟𝑖𝑜 (𝑚)
𝑉 = 𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒𝑙 𝑠𝑒𝑑𝑖𝑚𝑒𝑛𝑡𝑎𝑑𝑜𝑟 𝑝𝑟𝑖𝑚𝑎𝑟𝑖𝑜 (𝑚3 )
𝑇𝑅𝐻 = 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑟𝑒𝑡𝑒𝑛𝑐𝑖ó𝑛 (𝑑í𝑎𝑠)

6. Se desea diseñar un sistema de lodos activados convencionales para un

vertimiento de 42 L/s, cuya concentración de entrada de DBO5 es de 298 mg/L.
Si la norma exige que la concentración de salida de la PTAR sea de 90 mg/L.
Asuma que Y=0.65 mg SSV/mgDBO5, Kd = 0.078, fb=0.75, 𝜃𝑐 =9 días, Xv = 2860
mg/L

a. ¿Cuál sería el volumen del reactor?

9
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

b. Calcule el tiempo de retención hidráulico (t) con la ecuación de caudal

(Q=volumen/tiempo)
Nota: Tenga en cuenta lo siguiente

𝑌 ∗ 𝜃𝑐 ∗ 𝑄 ∗ (𝑆𝑜 − 𝑆)
𝑉=
𝑋𝑣 (1 + 𝐾𝑑 ∗ 𝑓𝑏 ∗ 𝜃𝑐 )
𝑚3
𝑄 = 𝐶𝑎𝑢𝑑𝑎𝑙 𝑣𝑒𝑟𝑡𝑖𝑚𝑖𝑒𝑛𝑡𝑜 ( )
𝑑í𝑎
𝑉 = 𝑉𝑜𝑙ú𝑚𝑒𝑛 𝑑𝑒𝑙 𝑟𝑒𝑎𝑐𝑡𝑜𝑟 (𝑚3 )
𝑚𝑔𝑆𝑆𝑉
𝑋𝑣 = 𝐶𝑜𝑛𝑐𝑒𝑛𝑡𝑟𝑎𝑐𝑖ó𝑛 𝑑𝑒 𝑏𝑖𝑜𝑚𝑎𝑠𝑎 (𝑏𝑎𝑐𝑡𝑒𝑟𝑖𝑎𝑠) 𝑒𝑛 𝑒𝑙 𝑟𝑒𝑎𝑐𝑡𝑜𝑟 ( )
𝐿
𝜃𝑐 = 𝐸𝑑𝑎𝑑 𝑑𝑒𝑙 𝑙𝑜𝑑𝑜 (𝑑í𝑎𝑠)
𝑡 = 𝑇𝑖𝑒𝑚𝑝𝑜 𝑟𝑒𝑡𝑒𝑛𝑐𝑖ó𝑛 ℎ𝑖𝑑𝑟á𝑢𝑙𝑖𝑐𝑜 (𝑑í𝑎𝑠)
𝑌 = 𝐶𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑟𝑒𝑛𝑑𝑖𝑚𝑖𝑒𝑛𝑡𝑜 (𝑚𝑔𝑆𝑆𝑆𝑉/𝑚𝑔 𝐷𝐵𝑂5 𝑟𝑒𝑚𝑜𝑣𝑖𝑑𝑜)
𝐾𝑑 = 𝐶𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑟𝑒𝑠𝑝𝑖𝑟𝑎𝑐𝑖ó𝑛 𝑑𝑒 𝑙𝑜𝑠 𝑚𝑖𝑐𝑟𝑜𝑜𝑟𝑔𝑎𝑛𝑖𝑠𝑚𝑜𝑠 (𝑑 −1 )
𝑓𝑏 = 𝐹𝑟𝑎𝑐𝑐𝑖ó𝑛 𝑏𝑖𝑜𝑑𝑒𝑔𝑟𝑎𝑑𝑎𝑏𝑙𝑒 𝑑𝑒 𝑆𝑆𝑉𝐿𝑀
𝑡 = 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑟𝑒𝑡𝑒𝑛𝑐𝑖ó𝑛 ℎ𝑖𝑑𝑟á𝑢𝑙𝑖𝑐𝑜 (𝑑í𝑎𝑠)

7. Se desea diseñar una laguna anaerobia para un vertimiento de aguas residuales

domésticas de 25 L/s, la concentración de DBO de entrada es de 302 mg/L y la
temperatura es de 15°C. Asuma una carga orgánica volumétrica de 120
kgDBO/m3*día

a. Calcule el volumen de la laguna aerobia

b. Calcule el tiempo de retención hidráulico del agua en la laguna
c. Calcule el largo y ancho de la laguna si la profundidad de la laguna es de
4.5 m y la relación de dimensiones largo: ancho es de 3:1, es decir, el largo
es 3 veces el ancho.
Nota: Tenga en cuenta lo siguiente:

10
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

𝐶𝑖𝑛
𝑉=
𝐶𝑣𝑜𝑙

𝐾𝑔𝐷𝐵𝑂
𝐶𝑖𝑛 = 𝐶𝑎𝑟𝑔𝑎 𝑑𝑒 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 ( )
𝑑í𝑎
𝐾𝑔𝐷𝐵𝑂
𝐶𝑣𝑜𝑙 = 𝐶𝑎𝑟𝑔𝑎 𝑜𝑟𝑔𝑎𝑛𝑖𝑐𝑎 𝑣𝑜𝑙𝑢𝑚é𝑡𝑟𝑖𝑐𝑎 ( 3 )
𝑚 ∗ 𝑑í𝑎
𝑇 = 𝑇𝑒𝑚𝑝𝑒𝑟𝑎𝑡𝑢𝑟𝑎 (°𝐶)

Recuerde que: carga=caudal*concentración

𝑉
𝐴=
ℎ

𝐴 = Á𝑟𝑒𝑎 𝑠𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑎𝑙 (𝑚2 )

ℎ = 𝑃𝑟𝑜𝑓𝑢𝑛𝑑𝑖𝑑𝑎𝑑 𝑑𝑒 𝑙𝑎 𝑙𝑎𝑔𝑢𝑛𝑎 (𝑚)
𝑉 = 𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒 𝑙𝑎 𝑙𝑎𝑔𝑢𝑛𝑎 (𝑚3 )

Asuma que la laguna es rectangular por lo cual el área superficial es largo*ancho.

8. Se desea diseñar un reactor UASB para un vertimiento de 30 L/s, con una

concentración de 369 mg/L de DQO. Para ello se escogió una carga orgánica
volumétrica máxima de 4.5 Kg DQO/m3*día y un tiempo de retención hidráulico
mínimo de 10 horas.

a. Calcule el volumen del reactor de acuerdo con la carga hidráulica

b. Calcule el volumen del reactor de acuerdo con la carga orgánica
c. ¿El reactor se encuentra limitado por carga hidráulica o por carga
orgánica?
Nota: Tenga en cuenta que un reactor UASB está limitado por la carga que de un
volumen mayor.
𝑉
𝑄=
𝑇𝑅𝐻

11
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

𝑄∗𝐶
𝐶𝑂𝑉 =
𝑉
𝑉 = 𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒𝑙 𝑟𝑒𝑎𝑐𝑡𝑜𝑟 (𝑚3 )
𝑚3
𝑄 = 𝐶𝑎𝑢𝑑𝑎𝑙 ( )
𝑑í𝑎
𝑇𝑅𝐻 = 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑟𝑒𝑡𝑒𝑛𝑐𝑖ó𝑛 ℎ𝑖𝑑𝑟á𝑢𝑙𝑖𝑐𝑎 (𝑑í𝑎𝑠)
𝐾𝑔𝐷𝑄𝑂
𝐶𝑂𝑉 = 𝐶𝑎𝑟𝑔𝑎 𝑜𝑟𝑔á𝑛𝑖𝑐𝑎 𝑣𝑜𝑙𝑢𝑚é𝑡𝑟𝑖𝑐𝑎 𝑚á𝑥𝑖𝑚𝑎 ( 3 )
𝑚 ∗ 𝑑í𝑎
𝑘𝑔𝐷𝑄𝑂
𝐶 = 𝐶𝑜𝑛𝑐𝑒𝑛𝑡𝑟𝑎𝑐𝑖ó𝑛 𝐷𝑄𝑂 ( )
𝑚3

9. A un digestor anaerobio ingresan 8000 kg/día de SST, de los cuales 75%

corresponden a SSV, a su vez del total de SSV un 72% se convierten en biogás.
La densidad del lodo de entrada – SST es de 1102 kg/m3, mientras que la
densidad del lodo de salida – SST es de 1080 kg/m3.

a. Calcule el volumen de lodo – SST que ingresa al digestor en m3/día

b. Calcule la masa de SSV que ingresan al digestor en Kg/día
c. Calcule la masa de SSF que ingresan al digestor en kg/día
d. Calcule la masa de SSV que salen de biodigestor en Kg/día (no se convierten
en biogás)
e. Calcule el volumen de lodo - SST que sale del biodigestor en m3/día

10. Se desea diseñar un digestor anaerobio al cual ingresan 10500 kg/día de SST.
La densidad del lodo de entrada – SST es de 1092 kg/m3, mientras que la
densidad del lodo de salida – SST es de 1020 kg/m3.

a. Calcule el tiempo de retención de los lodos en el digestor si la temperatura

de este es de 35°C
b. Calcule el volumen del digestor
c. Calcule la profundidad del digestor si el diámetro de este es de 3.5m. Asuma
que el digestor es cilíndrico.
Nota: Tenga en cuenta lo siguiente

12
 Universidad Nacional Abierta y a Distancia – UNAD - Vicerrectoría
Académica y de Investigación - VIACI
Escuela: ECAPMA Programa: Ingeniería Ambiental
Curso: Diseño de plantas de tratamiento de aguas residuales Código: 358039

𝑇𝑅𝐻 = 20 ∗ 1,120−𝑇 + 5

𝑉𝑑 = [𝑉1 − 0,66(𝑉1 − 𝑉2 )] ∗ 𝑇𝑅𝐻

𝑇𝑅𝐻 = 𝑇𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑟𝑒𝑡𝑒𝑛𝑐𝑖ó𝑛 ℎ𝑖𝑑𝑟á𝑢𝑙𝑖𝑐𝑎 (𝑑í𝑎𝑠)

𝑇 = 𝑇𝑒𝑚𝑝𝑒𝑟𝑎𝑡𝑢𝑟𝑎 𝑑𝑒𝑙 𝑑𝑖𝑔𝑒𝑠𝑡𝑜𝑟 (°𝐶)
𝑉𝑑 = 𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒𝑙 𝑑𝑖𝑔𝑒𝑠𝑡𝑜𝑟
𝑚3
𝑉1 = 𝑉𝑜𝑙ú𝑚𝑒𝑛 𝑙𝑜𝑑𝑜 𝑒𝑛𝑡𝑟𝑎𝑑𝑎 − 𝑆𝑆𝑇 (𝑑í𝑎)

𝑚3
𝑉2 = 𝑉𝑜𝑙ú𝑚𝑒𝑛 𝑙𝑜𝑑𝑜 𝑠𝑎𝑙𝑖𝑑𝑎 − 𝑆𝑆𝑇 ( )
𝑑í𝑎

13
