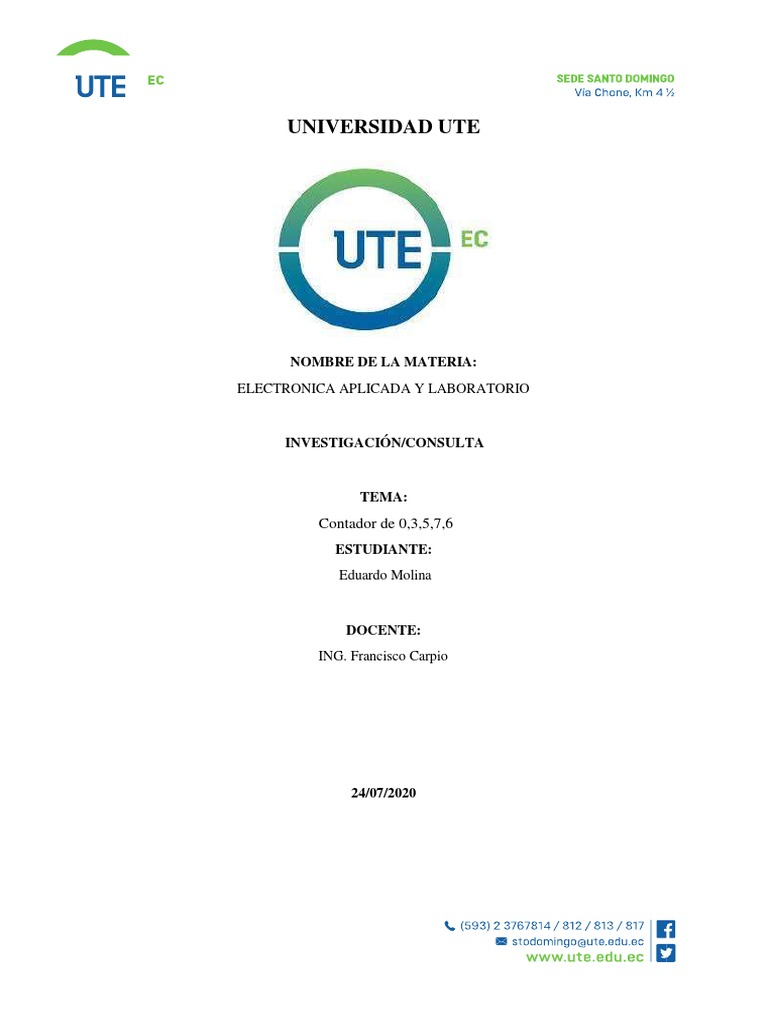

NOMBRE DE LA MATERIA:
ELECTRONICA APLICADA Y LABORATORIO
INVESTIGACIÓN/CONSULTA
TEMA:
Contador de 0,3,5,7,6
ESTUDIANTE:
Eduardo Molina
DOCENTE:
ING. Francisco Carpio
24/07/2020
OBJETIVO GENERALE:
MARCO TEÓRICO:
CONTADOR
Un contador de mod 4 binario tiene 4 estados de conteo, de 000 a 011. Entonces el contador
de mod 4 cuenta de 0 a 4 Esto significa que, en general, un contador mod N puede contener
n número de flip flops, donde 2n = N.
tipos de contadores
1. Contadores sincrónicos
2. Contadores asincrónicos
Diferentes tipos de contadores se explican a continuación.
Contadores síncronos
Los contadores que usan la señal del reloj para cambiar su transición se llaman «Contadores
síncronos». Esto significa que los contadores síncronos dependen de su entrada de reloj
para cambiar los valores de estado. Todos los flip flops en los contadores sincrónicos se
activan con la misma señal de reloj.
Características:
Su diseño es muy simple. Todas las flip-flops están interconectadas y serán impulsadas
por la misma señal de reloj.
La salida de estado del flip-flop anterior determina el cambio de estado del flip flop
actual.
Como todas las las chanclas funcionarán sincrónicamente, los contadores sincrónicos no
requieren asentamiento.
Necesitamos número de compuertas lógicas para implementar los contadores
sincrónicos.
Su operación es rápida.
Contadores asincrónicos
FLIP FLOP
El flip flop es el nombre común que se le da a los dispositivos de dos estados (biestables),
que sirven como memoria básica para las operaciones de lógica secuencial. Los Flip-flops
son ampliamente usados para el almacenamiento y transferencia de datos digitales y se
usan normalmente en unidades llamadas “registros”, para el almacenamiento de datos
numéricos binarios.
Asíncronos: Sólo tienen entradas de control. El más empleado es el flip flop RS.
Síncronos: Además de las entradas de control necesita un entrada sincronismo o de reloj.
Diagrama de estados
0 3 5 7 6
000 011 101 111 110
Tabla de excitación
QA QB QC QA' QB' QC' JA KA JB KB JC KC
0 0 0 0 1 1 0 x 1 x 1 x
0 0 1 x x x x x x x x x
0 1 0 x x x x x x x x x
0 1 1 1 0 1 1 x x 1 x 0
1 0 0 x x x x x x x x x
1 0 1 1 1 1 x 0 1 x x 0
1 1 0 0 0 0 x 1 x 1 0 x
1 1 1 1 1 0 x o x 0 x 1
𝐽𝐴 = 𝑄𝐵 𝐾𝐴 = ̅̅̅̅
𝑄𝐶
𝐽𝐵 = 1 𝐾𝐵 = ̅̅̅̅
𝑄𝐴 + ̅̅̅̅
𝑄𝐶
𝐽𝐶 = ̅̅̅̅
𝑄𝐵 𝐾𝐶 = 𝑄𝐴 𝑄𝐵
Circuito
• CONCLUSIONES:
• RECOMENDACIONES:
• Debemos tener en cuenta que cuando la entrada cambia los flip flops modifican su
estado dando una nueva salida, cuando la entrada permanece constante, mantienen
su estado presente.
BIBLIOGRAFÍA:
https://www.ingmecafenix.com/electronica/flipflop/
https://www.ecured.cu/Contador_electr%C3%B3nico#:~:text=Contador%20electr%C3%
B3nico.,de%20conteo%20que%20se%20necesita.
https://electronicalugo.com/introduccion-a-los-contadores/
