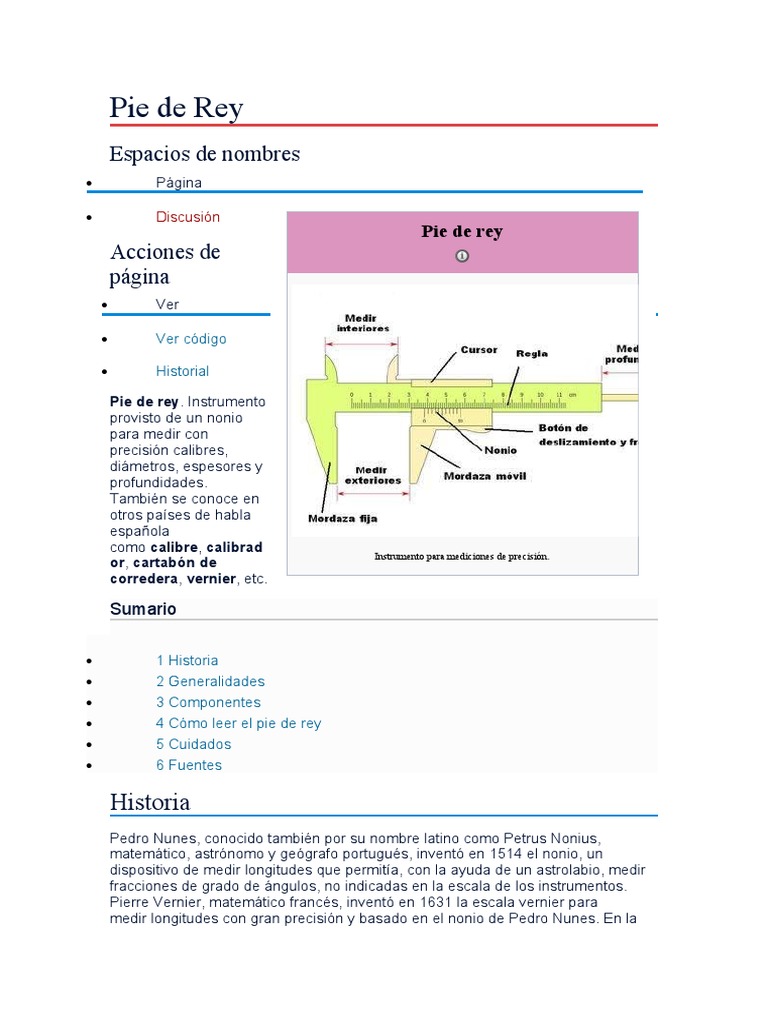

Pie de rey. Instrumento
provisto de un nonio
para medir con
precisión calibres,
diámetros, espesores y
profundidades.
También se conoce en
otros países de habla
española
como calibre, calibrad
Instrumento para mediciones de precisión.
or, cartabón de
corredera, vernier, etc.
Sumario
[ocultar]
1 Historia
2 Generalidades
3 Componentes
4 Cómo leer el pie de rey
5 Cuidados
6 Fuentes
Historia
Pedro Nunes, conocido también por su nombre latino como Petrus Nonius,
matemático, astrónomo y geógrafo portugués, inventó en 1514 el nonio, un
dispositivo de medir longitudes que permitía, con la ayuda de un astrolabio, medir
fracciones de grado de ángulos, no indicadas en la escala de los instrumentos.
Pierre Vernier, matemático francés, inventó en 1631 la escala vernier para
medir longitudes con gran precisión y basado en el nonio de Pedro Nunes. En la
actualidad esta escala se suele denominar como nonio o vernier, pero en la rama
técnica industrial suele ser más utilizado el término nonio.
El pie de rey moderno, con nonio y lectura de milésimas, fue inventado por el
norteamericano Joseph R. Brown en 1851. Fue el primer instrumento práctico para
efectuar mediciones de precisión y venderse a un precio accesible.
Generalidades
El pie de rey es utilizado en mecánica para la medición de piezas que deben ser
fabricadas con la tolerancia mínima posible. Las medidas que toma pueden ser las
de exteriores, interiores y de profundidad. Consta de una "regla" con una escuadra
en un extremo, sobre la cual se desliza otra destinada a indicar la medida en una
escala. Mediante piezas especiales en la parte superior y en su extremo, permite
medir dimensiones internas y profundidades.
Existen varios tipos de pie de rey: el normal, para todo tipo de mediciones; el
digital, con reloj indicador de la medición; para zurdos; de patas largas; para
grandes longitudes (por ejemplo: medir troncos de árboles); etc.
Componentes
Mordazas. Son dos piezas (una fija y otra móvil deslizante) que en su parte inferior
forman una boca para medir exteriores (por ejemplo, el diámetro de un eje) y en la
superior tienen dos salientes para medir interiores (diámetro interior de un tubo).
La mordaza móvil dispone de una varilla que sobresale para medir profundidades
(penetración de un barreno).
Regla. Está situada en la mordaza fija, y tiene divisiones en centímetros y en
milímetros. Puede tener dos reglas, una en centímetros y otra en pulgadas, en este
caso habrá dos nonios, uno para cada sistema de medición.
Nonio. Es una escala situada en la mordaza móvil, marcada en divisiones del 1 al
10. Cada división significa un decimal.
Freno. Pieza situada en la mordaza móvil, en forma de botón, que se presiona
para poder correr la pieza. A veces dispone de un pequeño tornillo que cuando se
enrosca mantiene la mordaza en una posición fija.
Cómo leer el pie de rey
Nos fijamos con que lectura de la escala coincide por exceso la raya que marca el
cero en el nonio, esa lectura es la de los centímetros y milímetros. Por ejemplo: 3,8
cm. Entonces vemos con que lectura de la escala coincide exactamente una de las
rayas del nonio. Por ejemplo, la número 5 de la escala del nonio. Entonces la
lectura exacta de la medición del pie de rey es 3,85 mm.
Cuidados
Por ser el pie de rey un instrumento de precisión requiere cuidados especiales,
tanto en su manipulación como en su conservación. A continuación te ofrecemos
algunas recomendaciones para su operación y conservación: Mantener estática la
pieza para efectuar la medición; No dar golpes para correr el cursor; Nunca dejarlo
caer; Limpiarlo con un paño al terminar el trabajo; Engrasarlo periódicamente con
aceite fino; Evitar las presiones sobre la pieza que se mide, las patas o varillas se
deben aproximar cuidadosamente; Colocar el pie de rey separado de otras
herramientas; Mantenerlo guardado en la vaina plástica con que se vende.
Uso del Pie de Rey midiendo en fracciones de
pulgada.
Para realizar la lectura (medición) en fracciones de pulgada es necesario seguir
los siguientes pasos para que el resultado sea satisfactorio:
Es indispensable saber la aproximación (apreciación) del Calibrador Pie de
Rey, es decir conocer cuál es la mínima dimensión que puede tomar. Para eso
será necesario saber que en la escala graduada en fracciones de pulgada, las
distancia entre cada línea corresponden a un 1/16 avo.
Figura 1. Distancia entre línea y línea 1/16"
Determinar que la unidad de medida es la pulgada.
Saber que la pulgada esta dividida en 16 partes iguales, y que cada parte la
vamos a llamar 1/16 avos de pulgada.
Este 1/16” está dividido en 8 partes por el vernier, luego su aproximación será:
1 1 1 1
× = ÷ 8=
16 8 16 128
Y la apreciación (aproximación) del Calibrador Pie de Rey será:
1 1
=
16 ×8 128
En donde podemos ver esta información, en la parte del nonio, por ejemplo:
Figura 2. Apreciación del calibrador pie de rey en fracciones de pulgada
Es muy importante saber lo siguiente:
También es imprescindible conocer qué valor corresponde a cada línea del
nonio. Cabe anotar que cada línea corresponde a 1/128”, luego si con dos
líneas
su valor será 2/128” pero se debe simplificar entonces será 1/64” y así
sucesivamente en las 8 divisiones.
1
128
Es la aproximación del vernier o la dimensión mas pequeña
que puede ser medida con el pie de rey
2 1
=
128 64
la expresión dos 128 avos debe simplificarse dividiendo
entre dos al numerador y al denominador, resulta un
sesentaicuatro avo
3
128
por ser el 3 numero primo, la fracción no es simplificable
4 1
=
128 32
Esta fracción si es simplificable dividiendo entre 4 al
numerador y al denominador, resulta un treintaidosavo
5
128
Esta fracción no es simplificable por ser número primo el 5
6 3
=
128 64
7
128
8 1
=
128 16
Figura 4. Valores del nonio
Cuando la línea Cero del nonio coincide exactamente con una línea de la
graduación principal.
Figura 5. Línea del cero coincide exactamente
La lectura en este caso será:
Hay 11 líneas a la izquierda de la línea del cero del nonio, luego decimos que la
lectura es de 11/16”
Cuando coincide exactamente la línea cero del nonio con alguna de las de la
graduación principal, entonces sabemos que la medida es un numero redondo
de dieciseisavos :
1/16” – 3/4" – 13/16” – 5/8” – 1/2” – 15/16”, es necesario simplificar la fracción
cuando lo amerite.
Cuando coincide exactamente la línea cero del nonio con alguna de las de la
graduación principal, pero está después de la línea de la pulgada entonces
sabemos que la medida es:
1 1/16” se lee una pulgada 1/16 avo
1 5/8” se lee una pulgada cinco octavos
1 3/4” se lee una pulgada tres cuartos
Cuando la línea Cero del nonio NO coincide exactamente con una línea de la
graduación principal, será necesario entonces saber la graduación que nos
indica el nonio, ver figura 6.
Figura 6. Línea del cero NO coincide exactamente
La lectura en este caso será la siguiente:
Tenemos nueve líneas a la izquierda del cero del nonio, que corresponden a
9/16 avos de pulgada.
Pero en el nonio observamos que está coincidiendo la línea marcada con el
cuatro
9 4 18 1 19
+ = + =
16 128 32 32 32
4/128 corresponde a 1/32 avo de pulgada, Ver figura 6.
Luego debemos pasar esos 9/16 avos de pulgada a 32 avos. Sabemos que
1/16 avo de pulgada es equivalente a 2/32 avos de pulgada. Ver ecuación 1.
Si cada línea corresponde a 2/32 avos multiplicamos por 9 líneas y tenemos:
18/32 avos, pero como está coincidiendo la línea número cuatro del nonio
sumamos 1/32 avos y queda así:
1 1 1 1
× = = ÷8
16 8 128 16
1
128
2 1
=
128 64
3
128
4 1
=
128 32
5
128
6 3
=
128 64
7
128
8 1
=
128 16
9 4 2 1 3
+ = + =
16 128 32 32 32
1
¿
16
1
128
1 mm
plg×25.4 =0.1984375mm
128 plg
