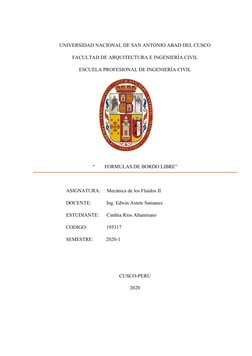

UNIVERSIDAD NACIONAL DE SAN ANTONIO ABAD DEL CUSCO
FACULTAD DE ARQUITECTURA E INGENIERÍA CIVIL
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
“ FORMULAS DE BORDO LIBRE”
ASIGNATURA: Mecánica de los Fluidos II
DOCENTE: Ing. Edwin Astete Samanez
ESTUDIANTE: Cinthia Ríos Altamirano
CODIGO: 195317
SEMESTRE: 2020-1
CUSCO-PERÚ
2020

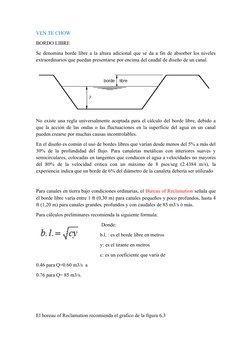

VEN TE CHOW
BORDO LIBRE
Se denomina borde libre a la altura adicional que se da a fin de absorber los niveles
extraordinarios que puedan presentarse por encima del caudal de diseño de un canal.
No existe una regla universalmente aceptada para el cálculo del borde libre, debido a
que la acción de las ondas o las fluctuaciones en la superficie del agua en un canal
pueden crearse por muchas causas incontrolables.
En el diseño es común el uso de bordes libres que varían desde menos del 5% a más del
30% de la profundidad del flujo. Para canaletas metálicas con interiores suaves y
semicirculares, colocadas en tangentes que conducen el agua a velocidades no mayores
del 80% de la velocidad critica con un máximo de 8 pies/seg (2.4384 m/s), la
experiencia indica que un borde de 6% del diámetro de la canaleta debería ser utilizado
Para canales en tierra bajo condiciones ordinarias, el Bureau of Reclamation señala que
el borde libre varía entre 1 ft (0,30 m) para canales pequeños y poco profundos, hasta 4
ft (1,20 m) para canales grandes, profundos y con caudales de 85 m3/s ó más.
Para cálculos preliminares recomienda la siguiente formula:
Donde:
b.l. : es el borde libre en metros
y: es el tirante en metros
c: es un coeficiente que varía de
0.46 para Q=0.60 m3/s a
0.76 para Q= 85 m3/s.

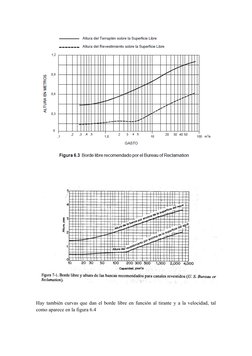

El boreau of Reclamation recomienda el grafico de la figura 6.3

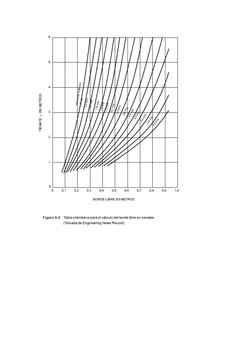

Hay también curvas que dan el borde libre en función al tirante y a la velocidad, tal
como aparece en la figura 6.4
Hay diversos criterios para la definición del Borde Libre, la mayoría de ellos algo
divergentes entre sí. En el caso de canales conduciendo caudales de cierta envergadura
se puede utilizar el criterio representado por el gráfico siguiente:
En el cual, conocido el caudal transportado por el canal, se pueden obtener:
El Borde Libre Total (Curva Superior), correspondiente a la altura libre entre el
nivel máximo de aguas en el canal y la berma de éste.
El Borde Libre hasta el revestimiento (Curva Intermedia) o altura desde el
nivel máximo de aguas hasta el tope de la sección de revestimiento
(normalmente los canales no se revisten hasta su parte superior, por razones de
economía).

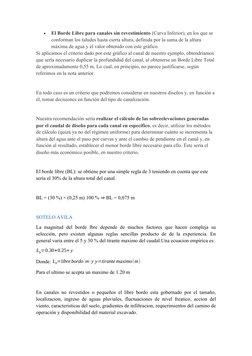

El Borde Libre para canales sin revestimiento (Curva Inferior), en los que se
conforman los taludes hasta cierta altura, definida por la suma de la altura
máxima de agua y el valor obtenido con este gráfico.
Si aplicamos el criterio dado por este gráfico al canal de nuestro ejemplo, obtendríamos
que sería necesario duplicar la profundidad del canal, al obtenerse un Borde Libre Total
de aproximadamente 0,55 m. Lo cual, en principio, no parece justificarse, según
referimos en la nota anterior.
En todo caso es un criterio que podremos considerar en nuestros diseños y, en función a
él, tomar decisiones en función del tipo de canalización.
Nuestra recomendación sería realizar el cálculo de las sobreelevaciones generadas
por el caudal de diseño para cada canal en específico, es decir, utilizar los métodos
de cálculo (quizá ya no del régimen uniforme) para determinar cuánto se incrementa la
altura del agua ante el paso por curvas y ante el cambio de pendiente en el canal y, en
función al resultado, establecer el menor borde libre necesario para ello. Éste sería el
diseño más económico posible, en nuestro criterio.
El borde libre (BL): se obtiene por una simple regla de 3 teniendo en cuenta que este
sería el 30% de la altura total del canal.
BL = (30 %) × (0,25 m) 100 % ⇒ BL = 0,075 m
SOTELO AVILA
La magnitud del borde lbre depende de muchos factores que hacen compleja su
selección, pero existen algunas reglas sencillas producto de de la experiencia. En
general varia entre el 5 y 30 % del tirante maximo del caudal.Una ecuacion empirica es:
Lb=0.30+0.25∗ y
Donde: Lb=libre bordo ( m ) y y=tirante maximo(m)
Para el ultimo se acepta un maximo de 1.20 m
En canales no revestidos o pequeños el libre bordo esta gobernado por el tamaño,
localizacion, ingreso de aguas pluviales, fluctuaciones de nivel freatico, accion del
viento, caracteristicas del suelo, gradientes de infiltracion, requerimientos del camino de
operación y disponibilidad del material excavado.
Según el U.S. Bureau of Reclamation, Una estimacion preliminar del libre bordo en (m)
es posible mediante la expresion:
Lb=0.552 √ c∗y
Donde: Lb=libre bordo ( m ) , y=tirante maximo(m)
c: es un coeficiente que varía de 1.5 en canales pequeños, hasta 2.5 en canales grandes.
El bordo libre sugerido por el Central of Irrigation and power de la India es de:
0.55 ( m ) cuando Q< 1.5 m3 / s
0.75 ( m ) cuando 1.5m 3 / s<Q<85 m 3 /s
0.90 ( m ) cuando 85 m3 /s<Q
El libre bordo en un acueducto es nomalmente menor que en un canal y varia entre 6%
y 10% del diametro; un regla comun es que vala un doceavo del diametro o del ancho
del acueducto. Cuando es metalico, el libre bordo (en m) resulta de la ecuaciòn:
0.033∗V 2
(
Lb= 0.09+
2∗g )
∗y
Donde:
Lb=libre bordo ( m ) , V =velocidad del agua ( ms ) , y =tirante maximo(m)

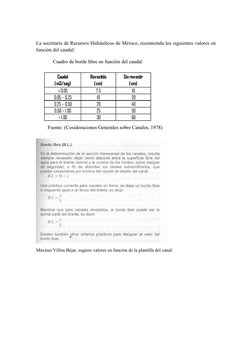

La secretaría de Recursos Hidráulicos de México, recomienda los siguientes valores en
función del caudal:
Máximo Villón Béjar, sugiere valores en función de la plantilla del canal:
