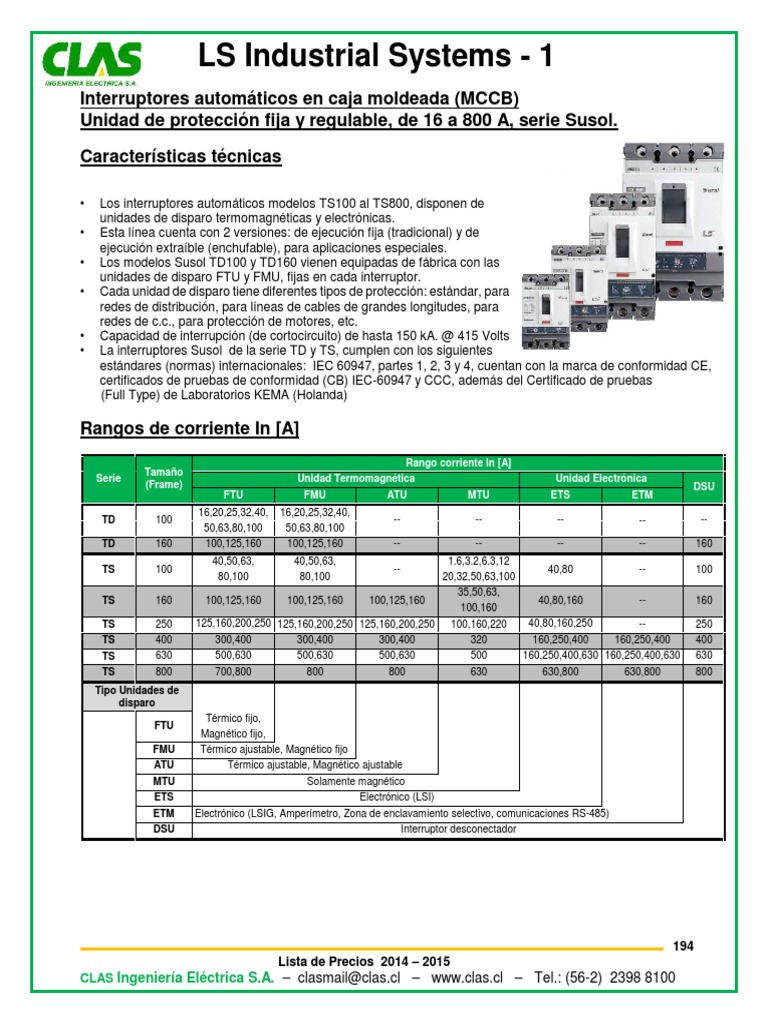

LS Industrial Systems - 1

Interruptores automáticos en caja moldeada (MCCB)

Unidad de protección fija y regulable, de 16 a 800 A, serie Susol.
Características técnicas

• Los interruptores automáticos modelos TS100 al TS800, disponen de

unidades de disparo termomagnéticas y electrónicas.
• Esta línea cuenta con 2 versiones: de ejecución fija (tradicional) y de
ejecución extraíble (enchufable), para aplicaciones especiales.
• Los modelos Susol TD100 y TD160 vienen equipadas de fábrica con las
unidades de disparo FTU y FMU, fijas en cada interruptor.
• Cada unidad de disparo tiene diferentes tipos de protección: estándar, para
redes de distribución, para líneas de cables de grandes longitudes, para
redes de c.c., para protección de motores, etc.
• Capacidad de interrupción (de cortocircuito) de hasta 150 kA. @ 415 Volts
• La interruptores Susol de la serie TD y TS, cumplen con los siguientes
estándares (normas) internacionales: IEC 60947, partes 1, 2, 3 y 4, cuentan con la marca de conformidad CE,
certificados de pruebas de conformidad (CB) IEC-60947 y CCC, además del Certificado de pruebas
(Full Type) de Laboratorios KEMA (Holanda)

Rangos de corriente In [A]

Rango corriente In [A]
Tamaño
Serie Unidad Termomagnética Unidad Electrónica
(Frame) DSU
FTU FMU ATU MTU ETS ETM
16,20,25,32,40, 16,20,25,32,40,
TD 100 -- -- -- -- --
50,63,80,100 50,63,80,100
TD 160 100,125,160 100,125,160 -- -- -- -- 160
40,50,63, 40,50,63, 1.6,3.2,6.3,12
TS 100 -- 40,80 -- 100
80,100 80,100 20,32,50,63,100
35,50,63,
TS 160 100,125,160 100,125,160 100,125,160 40,80,160 -- 160
100,160
TS 250 125,160,200,250 125,160,200,250 125,160,200,250 100,160,220 40,80,160,250 -- 250
TS 400 300,400 300,400 300,400 320 160,250,400 160,250,400 400
TS 630 500,630 500,630 500,630 500 160,250,400,630 160,250,400,630 630
TS 800 700,800 800 800 630 630,800 630,800 800
Tipo Unidades de
disparo
Térmico fijo,
FTU
Magnético fijo,
FMU Térmico ajustable, Magnético fijo
ATU Térmico ajustable, Magnético ajustable
MTU Solamente magnético
ETS Electrónico (LSI)
ETM Electrónico (LSIG, Amperímetro, Zona de enclavamiento selectivo, comunicaciones RS-485)
DSU Interruptor desconectador

194
Lista de Precios 2014 – 2015
CLAS Ingeniería Eléctrica S.A. – clasmail@clas.cl – www.clas.cl – Tel.: (56-2) 2398 8100
 LS Industrial Systems - 2
Interruptores automáticos termomagnéticos en caja moldeada (MCCB)
Unidades de protección fijas y regulables, de 16 a 800 A, serie Susol.
Unidades de disparo

195
Lista de Precios 2014 – 2015
CLAS Ingeniería Eléctrica S.A. – clasmail@clas.cl – www.clas.cl – Tel.: (56-2) 2398 8100
 LS Industrial Systems - 3
Interruptores automáticos en caja moldeada (MCCB)
Unidad de protección fija y regulable, de 16 a 800 A, serie Susol.
Gráfico del alto rendimiento
• La máxima capacidad de ruptura para cada tamaño de interruptor es 150 kA en 415 Vca.
• La capacidad de corte en servicio es: Ics = 100% Icu.

Familia de interruptores
• Rango desde 16 hasta 800 amperes y disponibles en 4 tamaños con 24 modelos.

In 700-800A
Icu: 65kA(N), 100kA(H), 150kA(L)
Ics=100% de Icu
In 300-630A 210(ancho) x 320(alto) x
Icu: 65kA(N), 85kA(H), 150kA(L) 135mm(fondo)
Ics=100% de Icu
In 40-250A 140(ancho) x 260(alto) x
Icu: 50kA(N), 85kA(H), 150kA(L) 110mm(fondo)
In 16-160A Ics=100% de Icu
Icu: 50kA(N), 85kA(H), 150kA(L) 105(ancho) x 160(alto) x
Ics=100% de Icu 86mm(fondo)
90(ancho) x 140(alto) x
86mm(prof.)

196
Lista de Precios 2014 – 2015
CLAS Ingeniería Eléctrica S.A. – clasmail@clas.cl – www.clas.cl – Tel.: (56-2) 2398 8100
 LS Industrial Systems - 4
Interruptores automáticos termomagnéticos en caja moldeada (MCCB)
Tip Icu @ 415 Unidad de Corriente Nominal In
Serie Tamaño N H L
o Vca {A} Disparo {A}
N 50 FTU 16,20,25,32,40,50,63,80,100 $ 69.000 $ 96.600 $ 163.300
TD 100 H 85 FMU 16,20,25,32,40,50,63,80,100 $ 75.906 $ 108.108 $ 184.014
L 150
N 50 FTU 100, 125, 160 $ 112.700 $ 149.500 $ 319.125
H 85 FMU 100, 125, 160 $ 124.209 $ 161.000 $ 339.250
TD 160 L 150 DSU 160 $ 89.707
NA sólo DSU
N 50 FTU 40, 50, 63, 80, 100 $ 82.806 $ 113.850 $ 209.300
H 85 FMU 40, 50, 63, 80, 100 $ 90.857 $ 124.200 $ 230.000
TS 100 L 150 MTU 1.6,3.2,6.3,12,20,32,50,63,100 $ 94.307 $ 127.660 $ 236.900
NA sólo DSU ETS23 40, 80 $ 146.061 $ 184.000 $ 324.300
DSU 100
FTU 100, 125, 160 $ 135.700 $ 170.200 $ 355.350
N 50 FMU 100, 125, 160 $ 147.200 $ 182.850 $ 379.500
H 85 ATU 100, 125, 160 $ 149.511 $ 194.350 $ 407.100
TS 160 MTU
L 150 32, 50, 63, 100, 160 $ 149.511 $ 194.350 $ 407.100
NA sólo DSU ETS23 40, 80, 160 $ 193.214 $ 230.000 $ 456.550
DSU 160 $ 140.300
FTU 125, 160, 200, 250 $ 184.014 $ 217.350 $ 447.350
N 50 FMU 125, 160, 200, 250 $ 197.815 $ 234.600 $ 478.400
H 85 ATU 125, 160, 200, 250 $ 198.965 $ 242.650 $ 509.450
TS 250
L 150 MTU 100, 160, 220 $ 198.965 $ 242.650 $ 509.450
NA sólo DSU ETS23 40, 80, 160, 250 $ 235.768 $ 284.050 $ 531.300
DSU 250 $ 147.211
FTU 300, 400 $ 266.800 $ 325.450 $ 550.500
N 65 FMU 300, 400 $ 286.371 $ 349.600 $ 576.750
H 85 ATU 300, 400 $ 310.523 $ 376.078 $ 617.550
TS 400 L 150 MTU 320 $ 310.523 $ 376.078 $ 617.550
NA sólo DSU ETS33 160, 250, 400 $ 342.726 $ 410.550 $ 673.900
ETM33 100, 160, 220 $ 549.741 $ 637.100 $ 867.100
DSU 400 $ 212.766
FTU 500, 630 $ 387.550 $ 466.900 $ 836.050
N 65 FMU 500, 630 $ 414.031 $ 501.400 $ 897.000
H 85 ATU 500, 630 $ 437.033 $ 537.090 $ 956.800
TS 630 L 150 MTU 500 $ 437.033 $ 537.090 $ 956.800
NA sólo DSU ETS43 160, 250, 400, 630 $ 489.937 $ 584.200 $ 1.029.250
ETM43 160, 250, 400, 630 $ 533.640 $ 825.700 $ 1.152.300
DSU 630 $ 307.073
FTU 700 $ 542.841 $ 661.250 $ 1.244.300
N 65 FMU 800 $ 586.544 $ 713.000 $ 1.340.900
H 85 ATU 800 $ 611.846 $ 768.200 $ 1.437.500
TS 800 L 150 MTU 630 $ 611.846 $ 768.200 $ 1.437.500
NA sólo DSU ETS43 630, 800 $ 679.701 $ 842.950 $ 1.561.700
ETM43 630, 800 $ 860.200 $ 1.069.500 $ 1.869.900
DSU 800 $ 434.733
NOTA: Los “Tipos” y “Unidades de Disparo” indicadas en negativo, forman parte de nuestro stock habitual.
El resto puede ser encargado bajo pedido, en nuestras importaciones periódicas.
Ejemplo: TD 100N FTU Int. Serie TD, tamaño 100 A., Icc 50kA., U de disparo de 32ª., Térmico y Magnético Fijos
TS160H FMU 125 Int. Serie TS, tamaño 160 A., Icc 85 kA., U. de disparo de 125 A., Térmico ajustable, Mag. Fijo
197
Lista de Precios 2014 – 2015
CLAS Ingeniería Eléctrica S.A. – clasmail@clas.cl – www.clas.cl – Tel.: (56-2) 2398 8100
 LS Industrial Systems - 5
Accesorios interruptores serie Susol

198
Lista de Precios 2014 – 2015
CLAS Ingeniería Eléctrica S.A. – clasmail@clas.cl – www.clas.cl – Tel.: (56-2) 2398 8100
 LS Industrial Systems - 6
Accesorios Internos

Contacto auxiliar (AX): Señaliza la posición de los contactos del interruptor:

• Apertura manual o de falla
• Cerrado
Contacto cambiador (NO/NC)
Contacto de alarma (AL): Señaliza la posición de los contactos del interruptor:
• Disparo modo test o de falla
• No opera por apertura o cierre manual del interruptor
Contacto cambiador (NO/NC)
Contacto alarma falla Señaliza que el interruptor:
(FAL): • Operó debido a una sobrecarga
• Operó debido a un cortocircuito
Contacto cambiador (NO/NC)
Bobina de disparo • Dispara el interruptor cuando se aplica una tensión de
(SHT): control entre un 85 y 110% del valor nominal.
• Tensión de control: 220-240 Vac / 250 Vcc (otros a pedido)
Bobina de mínima • Dispara el interruptor cuando la tensión de control baja entre
tensión (UVT): un 35% a 70%. Se habilita con un 85% del voltaje de control.
• Tensión de control: 200-240 Vac / 250 Vcc (otros a pedido)

Otras tensiones de control, a pedido:

SHT: - C.C.: 12 Volts UVT: - C.A./C.C.: 24, 48, 110-130 Volts.

- C.A./C.C.: 24, 48, 110-130 Volts - C.A.: 380-440, 440-480 Volts
- C.A.: 380-500 Volts

199
Lista de Precios 2014 – 2015
CLAS Ingeniería Eléctrica S.A. – clasmail@clas.cl – www.clas.cl – Tel.: (56-2) 2398 8100
 LS Industrial Systems – 7
Accesorios Internos - Montaje
• Instalación en compartimientos accesibles desde el frente.
• La cantidad máxima de accesorios internos que admiten los interruptores es:

Modelo Montaje lado izquierdo Montaje lado derecho

TD160 Opción de: 1 AL + SHT o UVT Opción de: 2 AX
TD250 Opción de: 1 AX + 1 AL + SHT o UVT Opción de: 1 AX + FAL (*)
TD630 Opción de: 3 AX + SHT o UVT Opción de: 1 AL + FAL (*)
TD800 Opción de: 3 AX + SHT o UVT Opción de: 2 AL + FAL (*)
Nota (*): FAL puede ser instalado solamente en MCCB con unidad de disparo electrónica.

200
Lista de Precios 2014 – 2015
CLAS Ingeniería Eléctrica S.A. – clasmail@clas.cl – www.clas.cl – Tel.: (56-2) 2398 8100
 LS Industrial Systems – 8
Accesorios Externos
Manilla rotatoria • Montaje directo (DH) y extensible (EH), IP40 e IP65
• Indicador de posición: ON –TRIP –OFF.
• Mecanismo de bloqueo del interruptor en ON u OFF,
DH □ / EH □ mediante candados (hasta 3, no suministrados)
Motor • Para la apertura y cierre del interruptor, de forma remota.
• Operación Automática o Manual, por medio de manilla de
actuación instalada en la parte frontal.
MOP □ • Tensión de control: 220 Vca (otras tensiones a pedido)
Enclavamiento • Montaje directo sobre 2 interruptores contiguos, para
mecánico impedir el cierre simultaneo de ambos.
• Permite el bloqueo mediante candado (no suministrado) de
cualquiera de los 2 interruptores, o ambos, en la posición
MIT □□ OFF
Bloqueo mecánico • Dispositivos fijos (PHL) y removibles (PL)
• Fijo (PHL): permite el bloqueo del interruptor en las
posiciones ON u OFF y asegurar la posición mediante
PHL □ / PL □ candados (hasta 3, no suministrados)
• Removible (PL): permite el bloqueo de la palanca del
interruptor en la posición OFF y asegurarla mediante
candados (hasta 3, no suministrados)
Dispositivo enchufable • Juego que incluye juego de contactos traseros para el
interruptor automático y la base para su montaje.
(Plug-In)
• Permite la rápida extracción y/o reemplazo del interruptor.
PB □□ • La base se instala directamente al chassis de montaje del
tablero o a rieles DIN (2)
• El interruptor se asegura a la base mediante 4 pernos de
fijación.
Cubierta cubre • Cubierta plástica para terminales superiores/inferiores de
terminales interruptores automáticos.
• Previene el contacto accidental con partes vivas de las
ITL □□ / ITS □□ conexiones de llagada/salida, llevando la protección de
IP-00 a IP-40
Barreras aislantes • Juego de 4 piezas, que permite mejorar el nivel de aislación
entre fases contiguas de un interruptor automático.
B- □3C • También pueden ser montadas entre dos interruptores
contiguos, del mismo tamaño (frame)
• No son compatibles para uso simultáneo con las cubiertas
cubre terminales ITL / ITS
Terminal tipo caja • Juego de 3 piezas
• Para la conexión directa de cables desnudos
• Para cables de Cobre o Aluminio
IBT □3 • Para uso en interruptor TS630, solo hasta 400 Amp.
Terminal caja extendido • Juego de 3 piezas
• Para la conexión directa de cables desnudos de Cu o Al
• Una conexión hasta TS250, dos hasta TS630 y tres
EBT □3 conexiones para TS800
Terminal extendido • Juego de 3 piezas
desplazado • Para aumentar la distancia entre fases
• Conexión de hasta 2 cables con terminales de compresión
por fase
SP □□□ • Se recomienda su uso en conjunto con barreras aislantes
Terminal conexión • Juego de 3 piezas
trasera • Usados para adaptar la entrada y/o salida de los inte-
rruptores TD y TS, para acometida desde la parte trasera.
• Conexión directa al interruptor, sin modificación.
RTB □3

201
Lista de Precios 2014 – 2015
CLAS Ingeniería Eléctrica S.A. – clasmail@clas.cl – www.clas.cl – Tel.: (56-2) 2398 8100
 LS Industrial Systems - 9
Accesorios interruptores serie Susol

Modelo Modelo
Descripción Precio
Interruptor Accesorio
AX Contacto auxiliar (1 NO/NC) $ 12.881
AL Contacto de alarma (1 NO/NC) $ 12.881
SHT Bobina de disparo, 200~240 Vca / 250 Vcc $ 29.350
UVT Bobina de baja tensión, 200~240 Vca / 250 Vcc $ 41.403
DH1 Manilla montaje directo, tipo vertical. $ 21.254
EH1 Manilla extensible, montaje vertical. $ 33.905
MOP1 Motor de operación remota, 100~240 Vca / 100~220 Vcc $ 169.983
MIT13 Enclavamiento mecánico para 2 interruptores. $ 59.114
PL1 Portacandado para bloqueo en posición OFF, removible. $ 20.242
TD100
PHL1 Bloqueo mecánico, en posiciones ON u OFF, montaje fijo. $ 24.727
TD160
PB13 Plug-In, kit para conversión de interruptor, de fijo a extraíble. $ 144.911
ITL13 Cubierta cubre terminales, larga, 48.5 mm. de alto. $ 18.055
ITS13 Cubierta cubre terminales, corta, 30.5 mm. de alto. $ 8.625
B-23C Juego de 4 barreras aislantes $ 4.600
IBT13 Juego de 3 terminales tipo caja (1 x 2.5-95 mm2) $ 8.625
EBT13 Juego de 3 terminales tipo caja, extendidos (1 x 2.5-95 mm2) $ 18.055
SP13a Juego de 3 terminales extendidos, desplazados (35 mm. entre ejes) $ 5.060
SP13b Juego de 3 terminales extendidos, desplazados (45 mm. entre ejes) $ 5.060
RTB13 Juego de 3 terminales para conexión trasera. $ 117.530
AX Contacto auxiliar (1 NO/NC) $ 12.881
AL Contacto de alarma (1 NO/NC) $ 12.881
Contacto alarma y falla (1 NO/NC) – Solo puede ser usado con
FAL $ 12.881
unidades de disparo electrónicas
SHT Bobina de disparo, 200~240 Vca / 250 Vcc $ 29.350
UVT Bobina de baja Tensión, 200~240 V / 250 Vcc $ 41.403
DH2 Manilla montaje directo, tipo vertical. $ 23.577
EH2 Manilla extensible, montaje vertical. $ 40.943
MOP2 Motor de operación remota, 230 Vca / 220 Vcc $ 212.536
MIT23 Enclavamiento mecánico para 2 interruptores. $ 63.255
TS100
TS160 PL2 Portacandado para bloqueo en posición OFF, removible $ 20.817
TS250 PHL2 Bloqueo mecánico, en posiciones ON u OFF, montaje fijo. $ 25.187
PB23 Plug-In, kit para conversión de interruptor, de fijo a extraíble. $ 170.213
ITL23 Cubierta cubre terminales, larga, 102 mm. de alto. $ 31.050
ITS23 Cubierta cubre terminales, corta, 36.3 mm. de alto. $ 9.430
B-23C Juego de 4 barreras aislantes $ 4.600
IBT23 Juego de 3 terminales tipo caja (1 x 10-150 mm2) $ 8.625
EBT23 Juego de 3 terminales tipo caja, extendidos (1 x 10-150 mm2) $ 51.754
SP23a Juego de 3 terminales extendidos, desplazados (45 mm. entre ejes) $ 5.060
SP23b Juego de 3 terminales extendidos, desplazados (52.5 mm. entre ejes) $ 5.060
RTB23 Juego de 3 terminales para conexión trasera. $ 117.530

202
Lista de Precios 2014 – 2015
CLAS Ingeniería Eléctrica S.A. – clasmail@clas.cl – www.clas.cl – Tel.: (56-2) 2398 8100
