TECNOLOGíA 3º E.S.O.

- OBTENCIÓN DE VISTAS - ACTIVIDAD

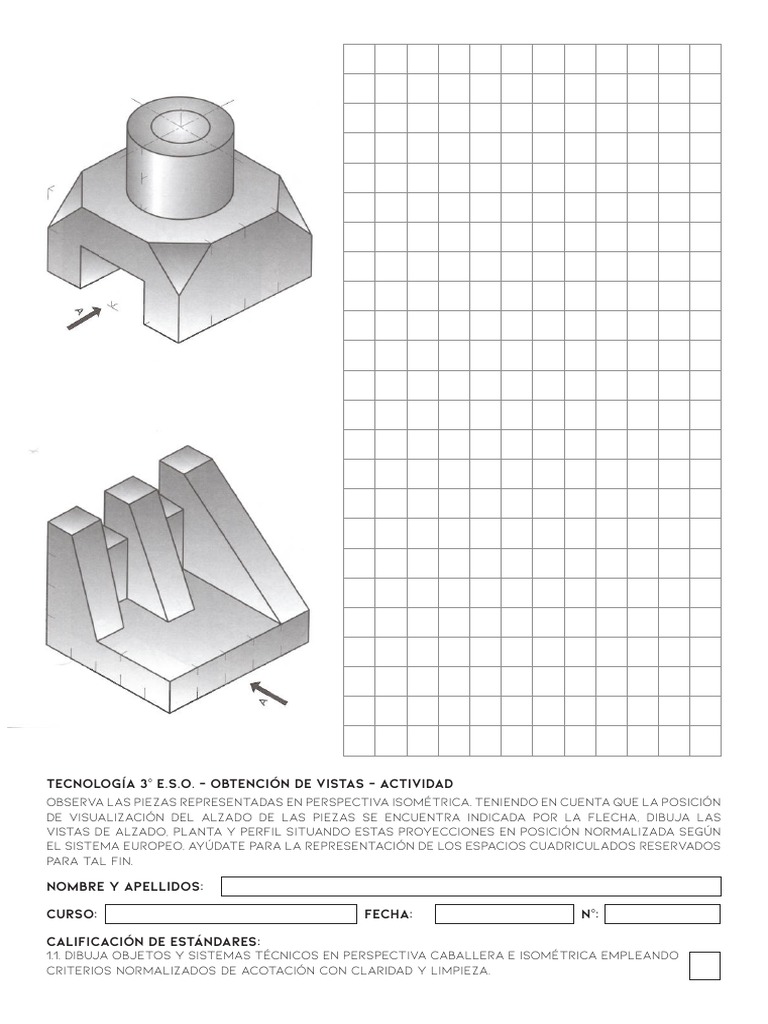

Observa las piezas representadas en perspectiva isométrica. Teniendo en cuenta que la posición
de visualización del alzado de las piezas se encuentra indicada por la flecha, dibuja las
vistas de alzado, planta y perfil situando estas proyecciones en posición normalizada según
el sistema europeo. Ayúdate para la representación de los espacios cuadriculados reservados
para tal fin.

NOMBRE Y APELLIDOS:

CURSO: FECHA: Nº:

CALIFICACIÓN DE ESTÁNDARES:
1.1. Dibuja objetos y sistemas técnicos en perspectiva caballera e isométrica empleando
criterios normalizados de acotación con claridad y limpieza.
 ALZADO PERFIL

PLANTA

ALZADO PERFIL

PLANTA

TECNOLOGíA 3º E.S.O. - OBTENCIÓN DE VISTAS - ACTIVIDAD

Observa las piezas representadas en perspectiva isométrica. Teniendo en cuenta que la posición
de visualización del alzado de las piezas se encuentra indicada por la flecha, dibuja las
vistas de alzado, planta y perfil situando estas proyecciones en posición normalizada según
el sistema europeo. Ayúdate para la representación de los espacios cuadriculados reservados
para tal fin.

NOMBRE Y APELLIDOS:

CURSO: FECHA: Nº:

CALIFICACIÓN DE ESTÁNDARES:
1.1. Dibuja objetos y sistemas técnicos en perspectiva caballera e isométrica empleando
criterios normalizados de acotación con claridad y limpieza.
 PERFIL ALZADO PERFIL

PLANTA

PERFIL ALZADO PERFIL

PLANTA

TECNOLOGíA 3º E.S.O. - OBTENCIÓN DE VISTAS - ACTIVIDAD

Observa las piezas representadas en perspectiva isométrica. Teniendo en cuenta que la posición
de visualización del alzado de las piezas se encuentra indicada por la flecha, dibuja las vistas
de alzado, planta y perfil IZQUIERDO Y DERECHO, situando estas proyecciones en LOS ESPACIOS
CUADRICULADOS RESERVADOS PARA TAL FIN (POSICIONES NORMALIZADAS SEGUN EL SISTEMA EUROPEO).
NOMBRE Y APELLIDOS:

CURSO: FECHA: Nº:

CALIFICACIÓN DE ESTÁNDARES:
1.1. Dibuja objetos y sistemas técnicos en perspectiva caballera e isométrica empleando
criterios normalizados de acotación con claridad y limpieza.
