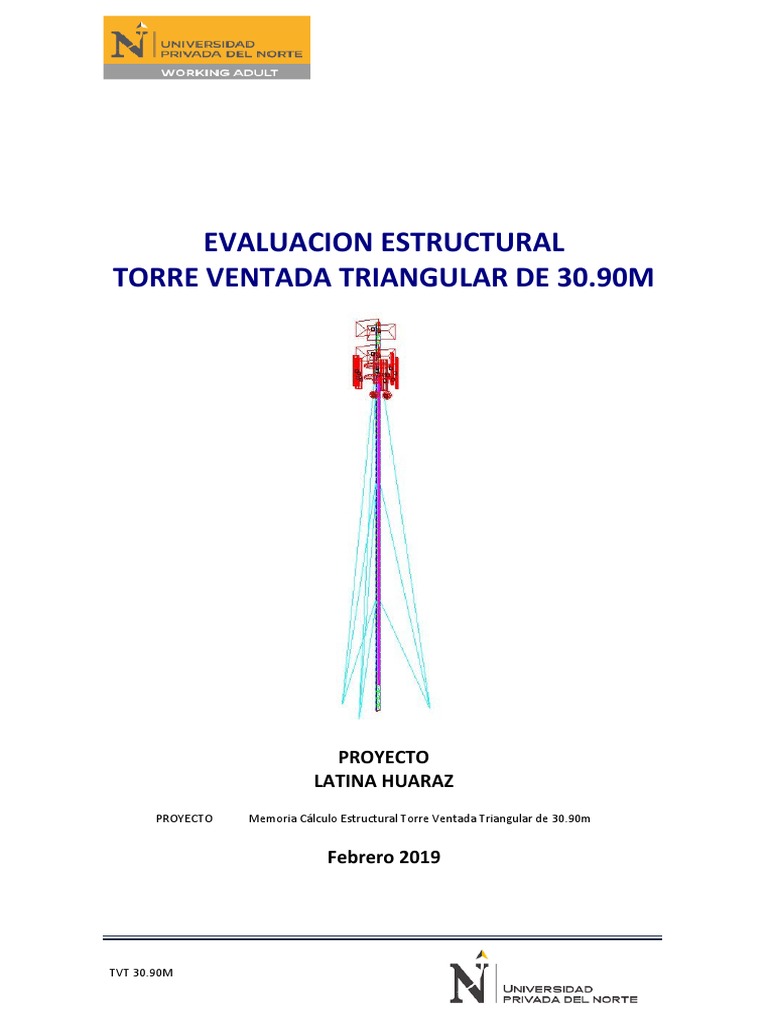

EVALUACION ESTRUCTURAL

TORRE VENTADA TRIANGULAR DE 30.90M

PROYECTO
LATINA HUARAZ
PROYECTO Memoria Cálculo Estructural Torre Ventada Triangular de 30.90m

Febrero 2019

TVT 30.90M
 INDICE

1. OBJETIVO
2. ALCANCES
3. DESCRIPCION DEL PROYECTO
5. MATERIALES
6. METODO A UTILIZAR
15. CONCLUSIONES

BASES DE CÁLCULO Y ESTRUCTURACIÓN

1. OBJETIVO
El objetivo de la presente memoria de cálculo describe los criterios adoptados para la
evaluación estructural de la Torre Ventada Triangular de 30.90m (SITE LATINA
HUARAZ), a la cual se le proyecta instalar antenas y equipos de RF a solicitud del
Cliente. En la presente también se especifican los materiales utilizados, las cargas
consideradas y sus combinaciones, método de análisis, las normas y códigos que se
emplearán en el presente informe.

2. ALCANCES
La verificación estructural de la Torre Ventada Triangular de 30.90m

De acuerdo a las especificaciones dadas por el RNE, todas las estructuras metálicas en
el Perú deben de ser diseñadas y evaluadas para una velocidad de viento mínima de
75Km/h para su verificación. A solicitud del Cliente la Torre Ventada será evaluada
para una velocidad de supervivencia de 100km/h.

Las expresiones usadas para determinar la presión del viento tanto en la estructura
metálica como en las antenas de RF, antenas de MW y demás accesorios de la Torre
son dadas por la norma TIA EIA 222-F.

3. DESCRIPCIÓN DEL PROYECTO

La estructura a ser evaluada consta de dos partes básicas, una estructura principal que
es la misma torre triangular y un sistema de cables de retenida. A tope de la torre
ventada se ubica el soporte de pararrayos. La Torre Ventada Triangular de 30.90m se
encuentra ubicada a nivel de piso, razón por la cual no se está considerando una
diferencia de altura con respecto al piso.

La estructura principal de la torre ventada está compuesta por 10 módulos de sección

triangular de 3.15m de altura aproximadamente cada uno y de un ancho entre
montantes de 315mm. Los montantes de los módulos están unidos mediante sistema
de pasadores de pernos de 1/2” por cada montante.

Los módulos estarán compuestos por montantes tubulares de 1.0” STD, las diagonales
y las horizontales son varilla lisas y corrugadas de 5/8”. Todos estos elementos están
soldados. Los vientos de retenida existentes son de 3/8” EHS, los cuales tienen la
siguiente
 h= 27.500m de la torre. Uno por cada anclaje (3).
h= 18.100m de la torre. Uno por cada anclaje (3).
h= 8.775m de la torre. Uno por cada anclaje (3).

La estructura principal de la torre ventada se encuentra cimentada sobre un pedestal

de concreto y los vientos de la torre sobre cámaras de anclaje a una distancia
aproximada de 4.00m de la base central de la torre. En total existen 03 cámaras de
anclajes de vientos.
4.METODO DE ANILISIS.

5. MATERIALES Y HERRAMIENTAS.

Los materiales utilizados en la maqueta.

 Fierro Liso De ¼ “Cuerpo De La Torre”.

 Alambré N°16 Galvanizado Para Los Arriostres.
 Triplay Liso Lupana. 1.9 mm.
 Plancha Metálica 2mm.
 Platina Metálica.
 Confitillo “Piedra”.
 Hoja De Cierra.
 Pintura rojo,blanco,gris y naranja
 Brocha.
 Regla Y Wincha.
 Tijera De Corte Metálico.
 Alicate De Corte.
 Tornillo de spag 3”
 Cable THW N°12
 Cable cobre desnudo N°14

6. METODO A UTILIZAR

Descomposición De Vectores – Física.

TVT 30.90M
El peso total de todas las antenas, equipos, es de 1160Kg aproximadamente.

TVT 30.90M
DEMONSTRATION SOFTWARE
Job: TVT-31.5 Exposicion 100kmh de 30.90m 25 Feb. 2019
TORRE VENTADA H=30.90M 02:37 p.m.
VELOCIDAD DE DISENO 100KMH
12. INGRESO DE CARGA DE ANTENAS EN
LA ESTRUCTURA.

TVT 30.90M
 TVT-31.5 Exposicion 100kmh de 30.90m.twr Page 8/2

MW-1 MW-2

25/02/2019 14:50 D:/M&G DESING/INGENIERIA/OTROS/AVA/LATINA HUARAZ/MS TOWER/TVT-31.5 Exposicion 100kmh de 30.90m.twr

13. RESULTADOS DE LA MODELACION DE
LA TORRE VENTADA, VERIFICACION DE
ELEMENTOS Y REACCIONES
15. CONCLUSION
Para la evaluación estructural de la torre tipo celosía se utilizaron los resultados del
análisis de la Torre Ventada Triangular de 30.90m, determinados a partir de la
modelación de ésta en el programa de análisis estructural Ms Tower v 6.0.

INSTALAR DOBLE ESTRELLA

ESTABILIZADORA H=27.25M

6 CABLE DE RETENIDA DE
1/2” EHS A 27.25M DE LA
BASE DE LA TORRE

6 CABLE DE RETENIDA DE
1/2” EHS A 26.75M DE LA
BASE DE LA TORRE

INSTALAR DOBLE ESTRELLA

ESTABILIZADORA H=18.10M

6 CABLE DE RETENIDA DE
1/2” EHS A 18.10M DE LA
BASE DE LA TORRE

6 CABLE DE RETENIDA DE
1/2” EHS A 17.60M DE LA
BASE DE LA TORRE

REFORZAMIENTO DE TODAS
LAS MONTANTES DE LA TO

TVT 30.90M
