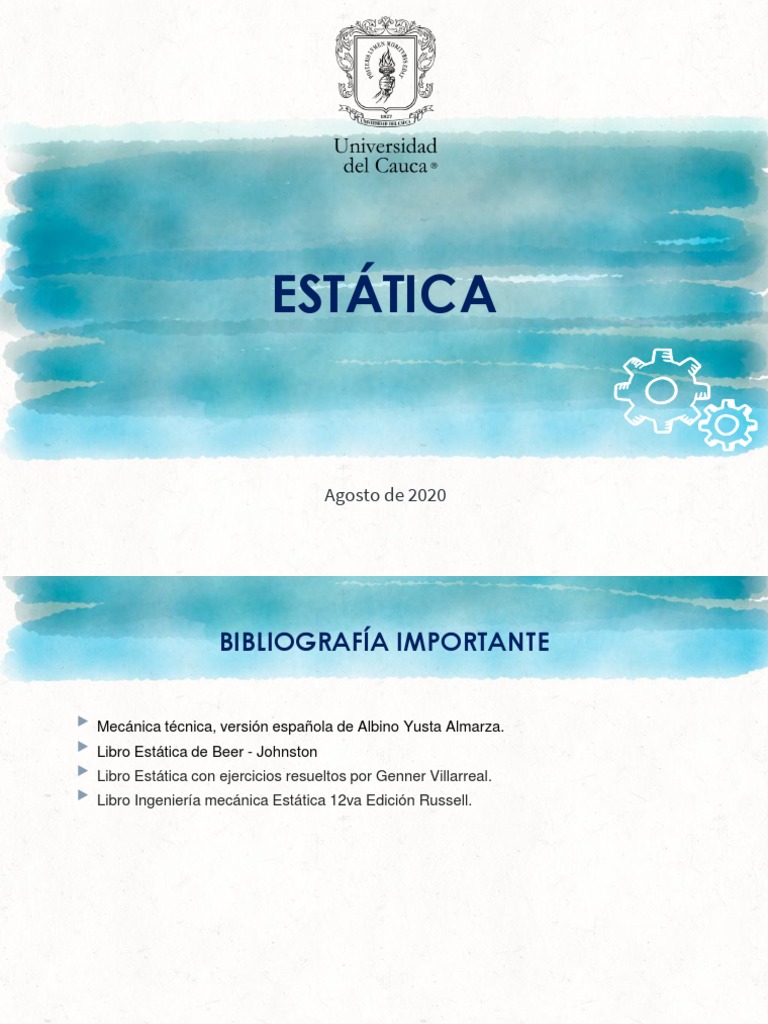

ESTÁTICA

Agosto de 2020
 BIBLIOGRAFÍA IMPORTANTE

▸Mecánica técnica, versión española de Albino Yusta Almarza.

▸Libro Estática de Beer - Johnston
▸Libro Estática con ejercicios resueltos por Genner Villarreal.
▸Libro Ingeniería mecánica Estática 12va Edición Russell.

2
LA ESTÁTICA A TRAVÉS DE LA HISTORIA

▸ACUEDUCTO ROMANO:
Interesa mucho el equilibrio estático,
con la finalidad de que la construcción
se mantenga estable a lo largo del
tiempo, tal como el Acueducto Romano.

▸PIRAMIDES DE EGIPTO (2700 A.C)

Para su realización se requirió conocer
poleas, palancas y planos inclinados.

3
LA ESTÁTICA A TRAVÉS DE LA HISTORIA

POLEAS

PALANCAS

PLANO INCLINADO

4
LA ESTÁTICA A TRAVÉS DE LA HISTORIA

▸ Fueron los griegos quienes

comenzaron a sistematizar su
estudio.
▸ El gran físico griego Arquímedes de
Siracusa (287-212 aC) dejó
establecidos los fundamentos del
uso de la palanca y el equilibrio de
cuerpos sumergidos –la hidrostática

▸Galileo Galilei estableció que no era

precisa una fuerza neta para
mantener el movimiento de un
cuerpo (inicios de la inercia).

5
LA ESTÁTICA A TRAVÉS DE LA HISTORIA

▸ En la segunda mitad del siglo XVI,

Simon Stevin, describe el equilibrio
de los cuerpos sobre el plano
inclinado.

▸Más tarde Isaac Newton (1642-

1727) otorgó a la formulación de la
estática el impulso definitivo con
sus tres leyes de la mecánica.

6
¿QUÉ ÁREAS APLICAN LA ESTÁTICA?

Aerostática Hidrostática

Vida cotidiana INGENIERÍA CIVIL

7
 CONCEPTOS GENERALES

1) MECÁNICA TÉCNICA:

Estudia el movimiento y el equilibrio de los cuerpos, el efecto que las fuerzas

producen sobre el cuerpo.

1.1) ESTÁTICA: Parte de la mecánica que estudia el equilibrio de los cuerpos, es

decir sistemas de cuerpo no acelerados.

෍ 𝐹𝑖 = 0

1.2) DINÁMICA: Estudia el movimiento de los cuerpos, la resultante del sistema de

fuerzas es diferente de cero.

෍ 𝐹𝑖 = 𝑚 𝑥 𝑎Ԧ

8
 CONCEPTOS GENERALES

2) RESISTENCIA DE MATERIALES:

¿Cuándo es un problema de resistencia de materiales?

▸Cuando se considera el efecto interno de un sistema de fuerzas que actúan sobre un

cuerpo.
▸Cuando son importantes los cambios de forma.

En estática, consideramos que trabajamos con cuerpos rígidos.

▸Cuerpo rígido: Aquel en que las partículas se encuentran a distancias invariables

(siempre estará igual el cuerpo). ¿En realidad existen los cuerpos rígidos?

9
 CONCEPTOS GENERALES

¿Por qué se trabaja con cuerpos rígidos?

Los cambios de forma de los cuerpos son despreciables:

▸EN DINÁMICA → En la aceleración que un sistema de fuerzas le aplique a un cuerpo.

▸EN ESTÁTICA → En las reacciones necesarias para que haya equilibrio.
3) MAGNITUDES ESCALARES Y VECTORIALES:

MAGNITUD ESCALAR: Aquella que tiene módulo (intensidad). Ejemplo: [Kg], [seg], [m].

MAGNITUD VECTORIAL: Aquella que tiene módulo, dirección y sentido.

10
 CONCEPTOS GENERALES

Las magnitudes vectoriales se clasifican de la siguiente manera:

a) VECTOR LIBRE: Tiene magnitud, dirección y sentido, pero no tiene punto de aplicación
definido. Ejemplo: Velocidad del viento:

b) VECTOR LIGADO: Tiene una línea de acción definida. Ejemplo: Fuerza = 5 N

11
 CONCEPTOS GENERALES

FUERZA: Acción que un cuerpo ejerce sobre otro, modificando el movimiento de este
último. Todos los cuerpos tienen una inercia y además el cuerpo reacciona.

TERCERA LEY DE NEWTON → Toda fuerza de acción tiene una reacción de igual magnitud,
pero de sentido contrario

CARACTERISTICAS DE UNA FUERZA:

▸Módulo o intensidad
▸Dirección y sentido.
▸Punto cualquiera de su línea de acción.
12
 TAREA

Teniendo en cuenta que la asignatura requiere del uso adecuado de las unidades, se
propone la siguiente tarea.

• Realizar una tabla resumen de conversión de unidades de fuerza y de longitud.

• Presentar 5 ejercicios en los que se ejemplifique el uso adecuado de conversión de

unidades que involucren por lo menos [N], [KN], [Kgf], [Ft], [PSI].

13
 CONCEPTOS GENERALES

4) EFECTO DE TRANSPORTABILIDAD:

“2 fuerzas son iguales si tienen las mismas características y producen el mismo

efecto externo”

El efecto externo es independiente del punto de aplicación.

14
