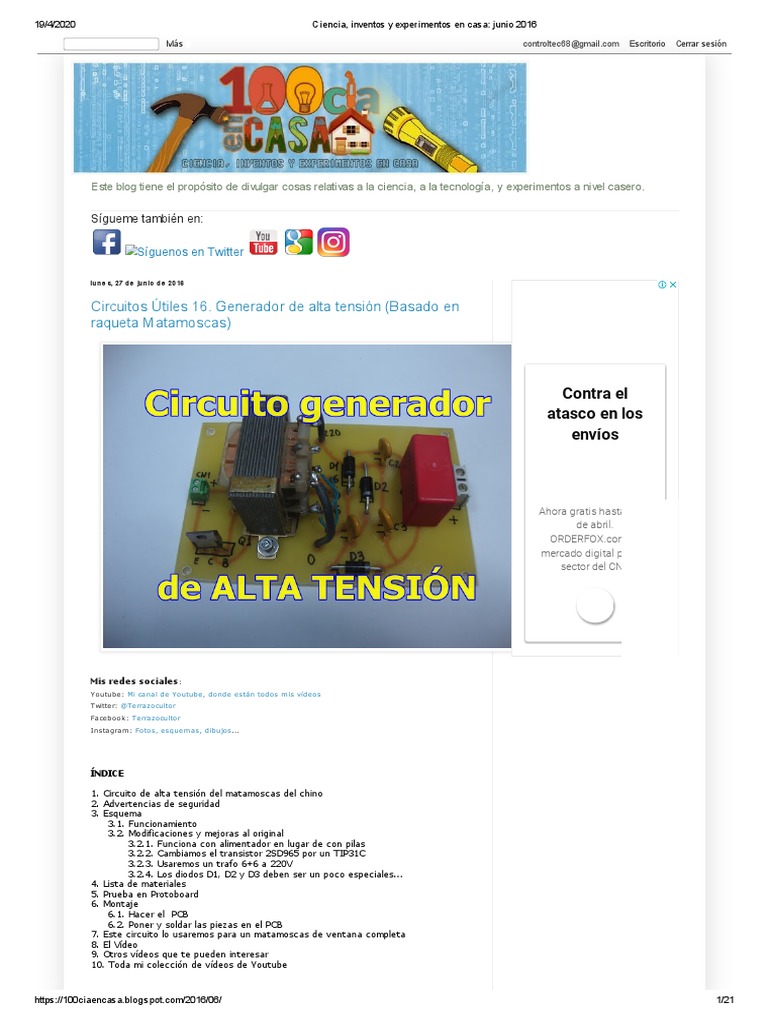

Circuitos Útiles 16. Generador de alta tensión (Basado en

raqueta Matamoscas)

Contra el
atasco en los
envíos

Ahora gratis hasta el 30

de abril.
ORDERFOX.com: el
mercado digital para el
sector del CNC

Mis redes sociales:

Youtube : Mi canal de Youtube , donde e stán todos m is víde os
Twitte r: @Te rrazocultor
Face book : Te rrazocultor
Instagram : Fotos, e sque m as, dibujos...

ÍNDICE

1. Circuito de alta tensión del matamoscas del chino

2. Advertencias de seguridad
3. Esquema
3.1. Funcionamiento
3.2. Modificaciones y mejoras al original
3.2.1. Funciona con alimentador en lugar de con pilas
3.2.2. Cambiamos el transistor 2SD965 por un TIP31C
3.2.3. Usaremos un trafo 6+6 a 220V
3.2.4. Los diodos D1, D2 y D3 deben ser un poco especiales...
4. Lista de materiales
5. Prueba en Protoboard
6. Montaje
6.1. Hacer el PCB
6.2. Poner y soldar las piezas en el PCB
7. Este circuito lo usaremos para un matamoscas de ventana completa
8. El Vídeo
9. Otros vídeos que te pueden interesar
10. Toda mi colección de vídeos de Youtube

https://100ciaencasa.blogspot.com/2016/06/ 1/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

1. CIRCUITO DE ALTA TENSIÓN DEL MATAMOSCAS DEL CHINO

Hola amig@s,

Me han llegado muchas peticiones de hacer un vídeo acerca del pequeño circuito que
llevan las raquetas mata-moscas del chino, y la razón de esto es porque en muchos
sitios estas raquetas no se encuentran. Este circuito es capaz de ge ne rar casi 2.000
voltios partie ndo de solo 3 voltios obte nidos de dos pilas.

Espero con el presente trabajo solucionar la demanda de esas peticiones. El circuito

que vamos a hacer en este trabajo tiene prestaciones superiores a las de la raqueta,
como veréis más adelante.

También he de decir que, hablando de costes, sale mas barato extraer este circuito
de una raqueta (cuesta sólo 3-4 euros) que fabricárselo uno mismo, y además te
ahorras el trabajo de hacerlo aunque, repito, el circuito que vamos a hacer tiene más
prestaciones.

Así que... aquí tenéis otra entrega (la 16) de esta serie circuitos útiles. Este
proyecto es de los fáciles, pues apenas lleva una docena de componentes de bajo
costo y el PCB es muy pequeño. Este circuito puede destinarse a muchos usos:

- Control de insectos (trampas)

- Generador de ozono (habría que modificarlo un poco)
- Pastor eléctrico
- Experimentación

Como es norma en esta

serie de vídeos, no se
trata de un simple "copia
y pega" sino que el
circuito ha sido
comprobado en
protoboard y montado en
PCB definitivo. TODOS los
circuitos de esta serie (y
ya van dieciséis)
funcionan a satisfacción, y
muchos de ellos, a día de
hoy, los utilizo como
herramientas con
excelentes resultados...

Discount & ash sale, claiming discount

voucher within a period, time for ash sale.
Get access to unlimited downloads, full
2. ADVERTENCIAS DE SEGURIDAD license and browse without ads.

- Aunque la alta tensión generada por este circuito no es letal para

un humano, sí que es bastante molesta y desagradable e incluso from $7.50/Month
dolorosa.
Go Premium
No recomiendo este circuito para gastar bromas.

- Puesto que este circuito genera chispas eléctricas (pequeños arcos

voltaicos) no debe utilizarse en ambientes con vapores o gases
inflamables ya que esa chispa podría iniciar la combustión de esos Support me on Patreon!

vapores.
Terrazocultor jose manuel
- Después de haber hecho funcionar a este circuito, aunque sea un 264 vídeos
breve instante, ANTES de manipularlo debe descargarse el Suscrito 385 k
condensador C5 que puede almacenar más de 1.000 voltios durante
mucho tiempo, incluso habiendo retirado la alimentación. Para eso,
podemos puentear los dos terminales de ese condensador con una
herramienta, por ejemplo, un destornillador con mango aislado.
Páginas vistas en total

3,487,810
https://100ciaencasa.blogspot.com/2016/06/ 2/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016
3. ESQUEMA Seguidores

Seguidores (638) Siguiente

Este circuito no lo he obtenido de ningún libro, web ni documento.
He analizado el circuito real de una raqueta matamoscas y he
levantado el esquema correspondiente. Por cierto, he desarmado
unas cuantas de estas raquetas y he visto que hay muchas
versiones de circuito. siendo las más antiguas bastante complicadas
por llevar muchos componentes, mientras que las más modernas
vienen muy simplificadas, con muy pocos componentes, sin perder
prestaciones.

En la siguiente foto podéis ver un circuito de hace bastantes años Seguir

(izquierda) con 28 componentes. A la derecha, ese mismo circuito
pero más moderno, con sólo 10 componentes (11 si contáis el LED),
y tiene incluso más prestaciones. Archivo del blog

►
► 2019 (12)
Nosotros vamos a hacer la versión moderna, la de la derecha en Fig
1. ►
► 2018 (12)
►
► 2017 (16)
▼
▼ 2016 (18)
►
► diciembre (1)
►
► noviembre (1)
►
► octubre (4)
►
► julio (1)
▼
▼ junio (2)
Circuitos Útiles 16. Generador de alta
tensión (Ba...
Como hacer una SONDA de alta
tensión para polímetr...

►
► mayo (2)
►
► abril (4)
Fig 1. Versión antigua y moderna del mismo c irc uito. Gran diferenc ia... ►
► marzo (1)
►
► enero (2)

►
► 2015 (22)
3.1. Funcionamiento
►
► 2014 (20)

Este circuito (Fig 2) consta de dos secciones, la de la izquierda, que ►

► 2013 (22)
es un ladrón de julios en toda regla, y la sección a la derecha del ►
► 2012 (34)
transformador, que es un triplicador de tensión con rectificador.
Enlaces

IKKARO

Datos personales

Jose

Siempre me ha gustado
experimentar con todo,
probar, comprobar, poner a
prueba las cosas...
Ver todo mi perfil

Fig 2. Esquema del c irc uito generador de alta tensión de la raqueta matamosc as

A la izquierda del transformador T1 tenemos un ladrón de julios

(oscilador de bloqueo) que ya conocemos (ver vídeo de ladrón de
julios). A la derecha de ese transformador, mediante los diodos D1
a D3 y los condensadores C1 a C3 se multiplica y rectifica esa
tensión hasta 1.300 - 1.400 voltios, cargando el condensador C4,
que tiene una capacidad suficiente como para generar un chispazo
no letal, pero sí bastante molesto, y mortífero para insectos.

3.2. Modificaciones y mejoras al original

https://100ciaencasa.blogspot.com/2016/06/ 3/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016
Vamos a hacer cuatro modificaciones para mejorar este circuito:

3.2.1. Funcionará con alimentador en lugar de con pilas

Esta mejora va encaminada a hacer posible que este circuito

funcione durante largos períodos de tiempo sin depender de pilas, lo
que a corto plazo supone amortizar el alimentador. Además,
eliminamos el riesgo de que deje de funcionar por agotamiento de
la pila.

La raqueta original funciona con

tres voltios,
a partir de dos pilas.

Nosotros usaremos un alimentador

con una tensión de salida desde 3
hasta 6 voltios, continua. En
cuanto a potencia o amperaje,
será suficiente con que pueda
suministrar 0.5 amperios o lo que
es lo mismo, 1,5 - 3W. Si lo pones
de más potencia, el circuito
funcionará igual, pero el alimentador irá más descansado.

3.2.2. Cambiamos el transistor 2SD965 por un TIP31C

El transistor montado en estos circuitos es un 2SD965, que está

bien para hacerlo funcionar según el régimen de uso que se espera
de esta raqueta: Pulsando el botón ocasionalmente. Pero nosotros
queremos tener funcionando este circuito de forma continua, y es
posible que se le exija una gran carga de trabajo y tenga que
suministrar muchos chispazos en poco tiempo.

Esto supone una sobrecarga para este pequeño transistor. A mí se

me rompió este circuito (el transistor 2SD965 que llevaba de fábrica)
en el montaje de la trampa mosquitera para ventana. Lo sustituí por
un TIP31C y no se ha vuelto a romper. El TIP31C aguanta 100V
entre colector y emisor y una corriente de colector (sostenida) de
3A, muy por encima de los valores que va a tener que soportar.

Ojo con el orden de los terminales, no es el mismo en ambos

transistores:

Fig 3. Orden de los terminales en ambos transistores

3.2.3. Usaremos un trafo 6+6 a 220V

https://100ciaencasa.blogspot.com/2016/06/ 4/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016
El pequeño transformador de este circuito no es fácil de obtener.
Este suele ser el freno definitivo para muchos de los que se
disponen a montar este circuito, pero os tengo una buena noticia:
Se puede usar un transformador convencional de alimentación con
un devanado de 6 + 6 voltios, es decir, dos tomas de 6 voltios y
una toma central que es el cero. Y otro devanado de 220 voltios (si
hay toma de 127 voltios, se ignora, se deja al aire).

Fig 4. Transformador c omún de alimentac ión. ¡SIRVE!

Este trafo es de potencia reducida, y por tanto, de pequeño tamaño

(aunque no tan pequeño como el de la raqueta original) y será
suficiente con que el devanado de 6+6 voltios esté etiquetado
con 200 mA

Esta es la única desventaja de este circuito respecto del original: El

mayor tamaño y peso del trafo utilizado. Pero a cambio, se
soluciona el problema de obtener este trafo.

La relación de transformación es de casi 40 (6 voltios -> 240

voltios). Eso quiere decir que con oscilaciones de sólo 10 voltios en
el devanado de 6, tendremos unos 400 voltios en el devanado de
220.

Después, esa tensión se triplica con diodos y condensadores y se

rectifica, con lo cual nos vamos a 1.300 - 1.400 voltios. Igual que en
la raqueta.

3.2.4. Los diodos D1, D2 y D3 son un poco especiales...

No podemos usar cualquier diodo aquí. No nos sirven los típicos

1N4007, 1N4148, BY127, etc... o mejor dicho, si los usamos
obtendremos una tensión muy baja a la salida. Apenas llegaremos a
700 voltios. ¿Porqué?

Tenemos que usar diodos para alta tensión, si usamos los diodos
normales anteriores, cuando la tensión supere los 500 voltios los
diodos la dejarán pasar y a la salida se obtiene una tensión baja.
Yo utilicé en protoboard estos diodos normales y no había manera
de obtener más de 500-700 voltios.

La raqueta original lleva diodos tipo FR04, pero no los encontré ni

por internet, así que me puse a buscar equivalentes y encontré
estos:

MUR4100
MUR1100
BYV26E
FR107
RC100
MR817

Compré unos pocos diodos tipo MUR4100 de alta tensión y recuperación rápida, los
monté en el circuito y la tensión subió de forma espectacular a unos 1.320 voltios,
como en la raqueta original.

https://100ciaencasa.blogspot.com/2016/06/ 5/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016
4. LISTA DE MATERIALES

Fig 5. Materiales

Necesitaremos:

- Un trozo de circuito impreso de 80 x 120 mm

- R1: Resistencia de 1K5 (1.500 ohmios) en 1/2W

- Q1: TIP31C, transistor NPN de uso general, aguanta 100V y 3A

- T1: Transformador 6+6V / 0-220V, con 200mA en secundario vale.

- C2, C3, C4: Condensadores de 2.2nF / 2000 V

- D1, D2, D3: Diodos alta tensión recuperación rápida como

MUR4100

- C4: Condensador poliester 22nF 2000 Voltios

- CN1: Conector dos vías, para la alimentación de 3 - 6V

- CN2: Conector dos vías, un poco más grande que el anterior, para
la salida

5. PRUEBA EN PROTOBOARD

Se monta el circuito en el protoboard con excepción de algunos

componentes como el trafo que lógicamente irá fuera, conectado con
pinzas al protoboard.

Los diodos D1 a D3 también van fuera debido al importante grosor

de sus terminales: No se pueden pinchar en el protoboard. También
va fuera el condensador final C4 que recoge la alta tensión.

Alimentando con sólo 0.6 voltios ya se obtiene una tensión de 118

voltios.

Con tres voltios de alimentación se obtienen 1200 voltios a la salida

Y con 3.6 voltios, unos 1320 voltios.

https://100ciaencasa.blogspot.com/2016/06/ 6/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Fig 6. Circ uito testeado en protoboard. OK. Genera más de 1.300 voltios.

El transistor Q1 no se calienta lo más mínimo, y no hace falta que le

pongamos disipador térmico.

Si acercamos una herramienta (bien aislada) a la salida, en bornes

de C4, se produce un buen chispazo, igual al de la raqueta, y se
puede apreciar la formación de un pequeño arco eléctrico (de más o
menos 1-2 milímetros).

6. MONTAJE

Este circuito, de momento, no lo voy a montar en tupper ni caja,

pues dependerá del uso que se le vaya a dar. Me limitaré sólo a
hacer el PCB.

6.1. Hacer el PCB

Con el método elegido, hacemos el circuito impreso para fijar los

componentes. He utilizado el método del rotulador, las siguientes
fotos muestran las distintas etapas de este método:

Fig 7. Primera etapa: Diseño inic ial a lápiz para disponer los c omponentes

https://100ciaencasa.blogspot.com/2016/06/ 7/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Fig 8. Diseño real a esc ala en papel c on divisiones de 1/10 de pulgada

Fig 9. Dibujamos las pistas y los pads en el c obre, c on rotulador permanente

https://100ciaencasa.blogspot.com/2016/06/ 8/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Fig 10. Sometemos el PCB a la ac c ión del ác ido. Retiramos la tinta, aparec en las pistas...

Fig 11. Aunque sea c asera, una serigrafía c on los c omponentes se agradec e...

6.2. Poner y soldar las piezas en el PCB

Y una vez soldados los componentes:

https://100ciaencasa.blogspot.com/2016/06/ 9/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Fig 12. Último paso: Soldar todos los c omponentes.

7. Este circuito lo usaremos para un matamoscas de ventana

completa

Tengo la idea de hacer una segunda versión de la tela mosquitera

electrificada. La primera la podéis ver aquí, y se trataba
simplemente de incrustar una raqueta eléctrica en una madera y
colocar esa madera en una ventana semiabierta. Todo bicho que
intente pasar al interior de la vivienda queda frito por un chispazo
eléctrico con lo que no sólo impedimos el paso, también
exterminamos, lo que bajará la densidad de plaga en nuestra zona.
Las mosquiteras normales no bajan plaga, simplemente se la envían
al vecino... si no tiene mosquitera.

Pero aquélla trampa tiene el problema de que la abertura para pasar

el aire es pequeña, se limita al tamaño de la raqueta, mas bien
pequeño. Aseguro que por ahí pasa el aire, pero reconozco que es
mejor una mosquitera del tamaño de media ventana, como una
mosquitera convencional... pero electrificada.

Además, esta segunda versión de mosquitera dejará pasar más luz.

Tengo ya muchos de los materiales necesarios y el diseño bastante
claro. Para hacer una mosquitera de ese tamaño hay que superar
algunas dificultades técnicas importantes, pero creo que lo
conseguiremos...

8. El Vídeo

Circuitos Utiles 16. Generado…

Generado…

A póyame en PA TREON: https://www.patre on.com /Te rrazocultor

https://100ciaencasa.blogspot.com/2016/06/ 10/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

9. Otros vídeos que te pueden interesar:

Para medir alta tensión como la que genera este circuito, un polímetro se nos queda
corto, pues aunque sea de alta gama no puede medir más allá de 1.000 voltios. En el
siguiente vídeo hacemos una sonda de alta tensión con la que podremos medir hasta
10.000 voltios con cualquier polímetro. Sólo necesitamos 10 resistencias, cuatro
pinzas de cocodrilo, una caja de plástico, una madera, cable, pegamento y estaño.

TutoBreve. Sonda casera de …

En el siguiente vídeo, la raqueta matamoscas (y mosquitos) versión 1.0 en acción,

insertada en una madera formando una especie de mosquitera eléctrica, no deja
pasar ni uno...

Trampa anti-mosquitos para …

Un oscilador de bloqueo, también conocido como ladrón de julios, es un circuito

electrónico básico muy utilizado para obtener tensiones altas (miles de voltios) a
partir de una o dos pilas que proporcionan tan solo unos pocos voltios. La raqueta
matamoscas está basada en él. También se utiliza este circuito para el flash de las
cámaras de fotos o para extraer energía de pilas supuestamente gastadas. En el
siguiente vídeo encendemos LEDs de 3 voltios con tan sólo 1 voltio con un ladrón de
julios.

CIRCUITOS UTILES 15. Ladr…

Ladr…

Y hablando de alta tensión, un experimento clásico muy sencillo para poner en

evidencia la acción de la alta tensión así como el fenómeno de atracción y repulsión
que provocan las cargas eléctricas cuando éstas son elevadas. Se trata de las

https://100ciaencasa.blogspot.com/2016/06/ 11/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016
campanas de Franklin. En esta versión de experimento se utiliza una TV de tubo
como generador de electricidad estática de alta tensión, un par de latas metálicas
como electrodos y una anilla de una de las latas que servirá como pequeño péndulo.

Campanas de Franklin. Frank…

Frank…

10. Toda mi colección de vídeos de Youtube

En Youtube, una "lista de reproducción" es una colección de vídeos, normalmente de

una misma temática. A continuación, mis listas de reproducción:

Vídeos de TECNOLOGÍA Y EXPERIMENTOS

Vídeos de TUTORIALES

Vídeos de la colección de CIRCUITOS ÚTILES

Vídeos de TUTORIALES BREVES

Vídeos de REPARACIONES

Vídeos de HUERTO URBANO

Vídeos de OCIO Y ENTRETENIMIENTO

Vídeos de INFORMATICA, YOUTUBE, LA RED...

Mis redes sociales:

Youtube : Mi canal de Youtube , donde e stán todos m is víde os
Twitte r: @Te rrazocultor
Face book : Te rrazocultor
Instagram : Fotos, e sque m as, dibujos...

Publicado por Jose en 19:05 19 comentarios:

m iércoles, 15 de junio de 2016

Como hacer una SONDA de alta tensión para polímetro

https://100ciaencasa.blogspot.com/2016/06/ 12/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Mis redes sociales:

Youtube : Mi canal de Youtube , donde e stán todos m is víde os
Twitte r: @Te rrazocultor
Face book : Te rrazocultor
Instagram : Fotos, e sque m as, dibujos...

ÍNDICE

1. El problema a resolver y Advertencia de seguridad

2. La idea: Dibujo explicativo (Divisor de tensión)
3. Prestaciones de nuestra sonda: x10 (Hasta 10.000 voltios)
4. Dibujo práctico de la sonda de alta tensión
5. Lista de materiales
6. Montaje
6.1. Ristra de resistencias
6.2. Fijamos en el PCB las entradas de la sonda
6.3. Fijamos en el PCB las salidas de la sonda, hacia el polímetro
6.4. Cerramos y sellamos el estuche
7. Modo de uso, ejemplo de medición
8. El Vídeo
9. Otros proyectos que te pueden interesar
10. Toda mi colección de vídeos de Youtube

1. El problema a resolver y Advertencia de seguridad

Normalmente nos desenvolvemos bien con nuestros polímetros para medir tensiones,
ya sean continuas o alternas. Es raro necesitar medir tensiones por encima de los
400 voltios.

Pero tarde o temprano nos sale un circuito o aplicación en donde tenemos varios
miles de voltios, y no hay forma de medir esa tensión con un polímetro ya que el
fabricante del mismo indica que la tensión máxima a medir es de 1000 voltios (a
veces incluso menos: 750 voltios). En realidad, un polímetro tiene un margen de
seguridad y no sólo es capaz de medir más de 1.000 voltios, sino que los dígitos
expresan correctamente esa tensión superior (por ejemplo, 1.100 voltios), pero no
conviene abusar de este margen. No sabemos a partir de qué tensión nuestro
polímetro hará "PLAFF" y se apagará para siempre...

https://100ciaencasa.blogspot.com/2016/06/ 13/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Fig 1. Ya pue de vale r e l polím e tro 500€, no m e dirá m ás de 1000 voltios...

No sirve de nada recurrir a polímetros de alta gama, o altísima gama: Todos tienen el
límite de 1000 voltios. ¿Cómo medir, por ejemplo, una tensión de 1.400 voltios como
la que entrega el circuito del matamoscas eléctrico?

Ese será el motivo de este proyecto: Una sonda de alta tensión, un dispositivo
acoplado a las puntas de prueba del polímetro que nos permitirá
medir tensiones muy por encima de esos 1000 voltios

La ADVERTENCIA DE SEGURIDAD es que cuando hablo de "alta tensión" me refiero a

alta tensión de baja energía, no letal, como la que entrega ese circuito del
matamoscas, o un ozonizador, o el típico multiplicador de voltaje basado en una
cascada de condensadores y diodos, y otros circuitos similares.

QUEDA EXCLUIDO el uso de esta sonda de alta tensión para aplicaciones de alta
tensión de alta potencia (letal) como es el caso de los hornos basados en
microondas y no digamos ya las lineas de distribución de energía eléctrica de alta
tensión. PARA NADA RECOMIENDO MEDIR NI TRASTEAR CON ESAS TENSIONES.

2. La idea. Dibujo explicativo. Divisor de

tensión

https://100ciaencasa.blogspot.com/2016/06/ 14/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Fig 2. Me dición de te nsión norm al (arriba) y con sonda (abajo)

En la parte superior de la figura 2 vemos en qué consiste una medición normal de

voltaje con un polímetro. La elevada resistencia interna del polímetro evita un
cortocircuito al poner las puntas de prueba en la tensión a medir. Por el interior del
polímetro pasará una reducida corriente. Y mediante la Ley de Ohm, el polímetro está
calibrado para calcular a qué voltaje corresponde esa corriente.

Mas abajo en esta misma figura 2, vamos a hacer una trampa: Ponemos una
resistencia muy elevada en los puntos que tienen la alta tensión a medir. En realidad
no es una resistencia, sino diez resistencias en serie, formando un divisor de tensión.
En cada una de esas resistencias se repartirá la tensión de forma proporcional a su
resistencia.

Como todas las resistencias tienen el mismo valor (10 Megaohmios) y son diez
resistencias, los cálculos son redondos y sencillos: Cada resistencia tendrá una
tensión igual a la décima parte de la tensión aplicada. Según la figura, aplicamos
1000 voltios, así que en cada resistencia habrán 100 voltios.

Las puntas de prueba del polímetro se ponen sobre una de las resistencias,
concretamente sobre la denominada como R10 en el esquema de la fig.2

Cuando hagamos una medida con esta sonda sólo tendremos que multiplicar por 10
(añadir un cero a la derecha) a la lectura que nos dé el polímetro para saber cuál es
la tensión real. Fácil.

Nota: Nos viene bien usar diez resistencias para este montaje, no sólo por el hecho
de que calcular la tensión total será sencillo (multiplicar x10), también está el hecho
de que si hiciéramos la sonda con sólo dos resistencias, al ser un montaje mas corto,
existiría la posibilidad de que se generen arcos voltaicos debido a la proximidad de los
extremos de ese divisor de tensión. Además, en el mercado no hay resistencias de
más de 10 Megaohm, hay que usar diez resistencias forzosamente...

3. Prestaciones de nuestra sonda: x10 (Hasta 10.000 voltios)

Tal y como está dimensionado el divisor de tensión y el punto de conexión del

polímetro, podremos medir una tensión 10 veces mayor que la que aguanta el
polímetro, esto es: Hasta 10.000 voltios.

https://100ciaencasa.blogspot.com/2016/06/ 15/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Fig 3. Midiendo con la sonda. 1350 voltios (135 x10) de una raqueta matamoscas

Es posible hacer una sonda para más de 10.000 voltios añadiendo más resistencias a
la ristra. Por ejemplo, con 30 resistencias de 10 megaohmios en serie y conectando el
polímetro en lo que sería R30 (la última resistencia de la ristra), llegaríamos a medir
hasta 30.000 voltios.

4. Dibujo práctico de la sonda de alta tensión

Fig 4. C roquis de la sonda de alta tensión

Según el dibujo anterior, la sonda está ubicada en el interior de un estuche o caja

(yo he utilizado un viejo estuche de un juego de destornilladores de relojería). Las
resistencias van insertadas en una madera (habrá que hacer taladros de 1 mm
aproximadamente en esa madera para insertar los terminales de esas resistencias).
Soldamos las resistencias por la parte de abajo de la madera. Como las resistencias
deben ir en serie pero están dispuestas paralelamente, las conectamos en zig-zag.

En un extremo de la ristra de resistencias (E+) soldamos un cable que será una de las
puntas de medida de la sonda. En el otro extremo de la ristra de resistencias (E-)
soldamos otro cable que será la segunda punta de medida de la sonda.

Ponemos dos pinzas de polímetro pegadas en el suelo de la caja y conectamos cada

borne de la última resistencia (R10) a cada una de las pinzas.

5. Lista de materiales

https://100ciaencasa.blogspot.com/2016/06/ 16/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Fig 5. Mate riale s para hace r la sonda

Proyecto sencillo y barato.

Necesitamos:

- Una cajita de material aislante que servirá como envoltura de la sonda, para
encerrar en su interior la ristra de resistencias y hacer las conexiones. No es
necesario que sea hermética. El circuito de alta tensión que vayamos a medir
tampoco será hermético. ¿Porqué ha de serlo la sonda?. Eso sí, lo sellaremos en lo
posible para evitarle humedad, polvo, etc y no lo usaremos en sitios húmedos.

- 10 resistencias de 1/2W ó 1W de 10 megaohms (marrón, negro, azul). No es que

vaya a circular por ellas esa potencia, pero cuanto más grandes, mas difícil será que
se produzca un arco voltaico en su interior.

- Un pequeño trozo de madera para fijar las resistencias

- Dos trozos de cable, uno rojo y otro negro, a ser posible de aislante silicona, del
que se usa para alta tensión, como el cable que llevan los TV de tubo que manejan
hasta 45.000 voltios.

- Dos pinzas de cocodrilo tamaño mediano, roja y negra

- Dos pinzas universales para polímetro, una roja otra negra.

- Estaño para soldar y pegamento

6. Montaje

6.1. Ristra de resistencias

En la madera colocamos las resistencias y las soldamos por la parte opuesta, para
eso hay que hacer en la madera 20 taladros de 1 mm de diámetro aproximadamente.
Este montaje dispone a las resistencias en zig-zag en vez de longitudinalmente con el
fin de ocupar mucho menos espacio. Es conveniente marcar con rotulador las
distancias entre resistencias para marcar la posición de esos taladros:

https://100ciaencasa.blogspot.com/2016/06/ 17/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Fig 6. Madera marcada para determinar la posición de las diez resistencias

No hay que preocuparse de la formación de arcos eléctricos. La mayor tensión a la

que será sometida cada resistencia será de 1.000 voltios, y esa tensión no genera un
arco ni de tan sólo 2 mm.

En cuanto a la mayor tensión que aguantará el conjunto de resistencias, de unos

10.000 voltios, esa tensión no puede crear un arco de 70-80 mm que será la
separación entre la primera y la última de las resistencias

Las diez resistencias quedan así (lado resistencias, lado soldaduras)

Fig 7. Resistencias en la madera. Lado resistencias / lado soldaduras

6.2. Fijamos en el PCB las entradas

La tensión que vamos a medir tiene que entrar a la sonda a los puntos E+ y E- según
la figura 4. Pondremos un cable a cada uno de estos puntos. Es preferible que estos
cables sean de aislante a base de silicona, indicados para alta tensión, para mayor
aislamiento.

En el extremo exterior de los

cables soldaremos pinzas de
cocodrilo para aplicarlas al punto
a medir. Cuando vayamos a
hacer una medición con la sonda,
no recomiendo sujetar las puntas
de prueba con la mano por muy
aisladas que estén. Mejor con
pinzas de cocodrilo.

Fig 8. Puntas de prueba con pinzas de cocodrilo

6.3. Fijamos en el PCB las salidas, hacia el polímetro

En lugar de poner cables en la sonda para llevarlos hacia el polímetro, voy a adoptar
una solución creo que sencilla a la vez que poco engorrosa: La sonda sólo tendrá dos
cables: Los dos para medir que acabamos de ver en el punto anterior 6.2. ¿Cómo
conectamos pues, la sonda al polímetro?

https://100ciaencasa.blogspot.com/2016/06/ 18/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016

Vamos a poner en la caja dos pinzas de cocodrilo de las utilizadas para puntas de
prueba de polímetro. Ya sabéis que la punta del polímetro se "enchufa" en esas
pinzas. Son universales y valen para cualquier polímetro. Las fijaremos a la caja
(soldadas, pegadas), y conectaremos cada pinza, una a S+ y otra a E- según el
esquema de la figura 4.

Con esto, podremos conectar y desconectar el polímetro a la sonda rápida y

fácilmente. Además, la sonda será menos engorrosa: Dos cables menos colgando...

No hay que preocuparse por los

arcos voltaicos entre las dos
pinzas. Recuerda que entre
extremos de R10 (donde se
conecta el polímetro) aunque
estés aplicando a la sonda
10.000 voltios, como mucho
habrán 1000 voltios, y esa
tensión no puede generar arcos
ni de 2 mm. Desde el punto de
vista del aislamiento eléctrico
basta con que separes las pinzas
unos 10 mm. Pero mejor si lo
haces a 30 mm o más.
Fig 9. C onexión del polímetro a la sonda

6.4. Cerramos el estuche

Una vez hecho lo anterior, cerramos la caja, procurando dejarla lo más estanca o
hermética posible.

7. Modo de uso, ejemplo de medición

Para medir de forma segura, sin sobresaltos ni averías, procederemos siempre en este
orden:

1. EQUIPO A MEDIR APAGADO y descargados los condensadores si los hubiera

2. Seleccionamos la escala mayor del polímetro que será la de 1000 voltios.

3. Aplicamos las puntas de prueba de la sonda al punto a medir. Recuerdo: Equipo

APAGADO. Si nos equivocamos en la polaridad no tiene importancia: El polímetro
mostrará el signo (-) menos indicando que la polaridad es opuesta.

4. Con las manos fuera del circuito y la sonda, y en lugar seguro, conectamos el
equipo o dispositivo a medir. Hacemos la lectura. Multiplicar x10 el valor leído para
obtener el valor real de tensión.

4. DESCONECTAMOS el circuito y, si procede, descargamos cualquier condensador

que pueda estar cargado

5. Retiramos las puntas de prueba de la sonda.

Es importante seguir rigurosamente este orden. Aunque las altas tensiones

que vamos a medir no son letales, sí son bastante desagradables y en
ocasiones y circunstancias pueden ser peligrosas.

7. El Vídeo

TutoBreve. Sonda casera de …

A póyame en PA TREON: https://www.patre on.com /Te rrazocultor

9. Otros vídeos que te pueden interesar:

https://100ciaencasa.blogspot.com/2016/06/ 19/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016
Este capítulo del TEB (Tutorial de Electrónica Básica) cuenta, paso a paso, como
utilizar un polímetro para hacer las muchas mediciones que pueden hacerse,
previniendo las malas prácticas y errores más comunes, con ejemplos prácticos en
cada medida.

Curso Tutorial Electrónica Bá…

Bá…

Recientemente tuve que adquirir un nuevo polímetro para sustituir a uno que,
después de 24 años de servicio, se rompió de forma definitiva. Aquí tenéis un
UnBoxing de ese nuevo polímetro (PROMAX PD-351) que tiene bastantes prestaciones
incluyendo conexión vía bluetooth con dispositivos móviles.

Unboxing polimetro PROMAX…

PROMAX…

10. Toda mi colección de vídeos de Youtube

En Youtube, una "lista de reproducción" es una colección de vídeos, normalmente de

una misma temática. A continuación tienes mis listas de reproducción:

Vídeos de TECNOLOGÍA Y EXPERIMENTOS

Vídeos de TUTORIALES

Vídeos de la colección de CIRCUITOS ÚTILES

Vídeos de TUTORIALES BREVES

Vídeos de REPARACIONES

Vídeos de HUERTO URBANO

Vídeos de OCIO Y ENTRETENIMIENTO

Vídeos de INFORMATICA, YOUTUBE, LA RED...

Mis redes sociales:

Youtube : Mi canal de Youtube , donde e stán todos m is víde os
Twitte r: @Te rrazocultor
Face book : Te rrazocultor
Instagram : Fotos, e sque m as, dibujos...

Publicado por Jose en 20:46 8 comentarios:

https://100ciaencasa.blogspot.com/2016/06/ 20/21
19/4/2020 Ciencia, inventos y experimentos en casa: junio 2016
Entradas más recientes Página principal Entradas antiguas

Suscribirse a: Entradas (Atom)

Tema Sencillo. Con la tecnología de Blogger.

https://100ciaencasa.blogspot.com/2016/06/ 21/21
