consideraciones para el diseño y proceso constructivo del muro envolvente
especificación de la madera de pino radiata para las estructuras envolventes

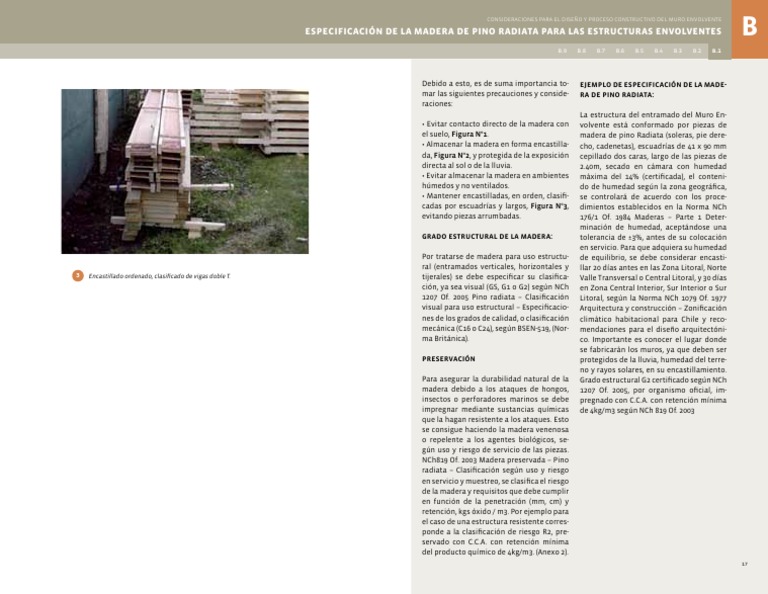

3 Encastillado ordenado, clasificado de vigas doble T.
b.9 b.8 b.7 b.6 b.5 b.4 b.3 b.2 b.1
Debido a esto, es de suma importancia to-
mar las siguientes precauciones y conside-
raciones:
• Evitar contacto directo de la madera con
el suelo, Figura N°1.
• Almacenar la madera en forma encastilla-
da, Figura N°2, y protegida de la exposición
directa al sol o de la lluvia.
• Evitar almacenar la madera en ambientes
húmedos y no ventilados.
• Mantener encastilladas, en orden, clasifi-
cadas por escuadrías y largos, Figura N°3,
evitando piezas arrumbadas.
grado estructural de la madera:
Por tratarse de madera para uso estructu-
ral (entramados verticales, horizontales y
tijerales) se debe especificar su clasifica-
ción, ya sea visual (GS, G1 o G2) según NCh
1207 Of. 2005 Pino radiata – Clasificación
visual para uso estructural – Especificacio-
nes de los grados de calidad, o clasificación
mecánica (C16 o C24), según BSEN-519, (Nor-
ma Británica).
preservación
Para asegurar la durabilidad natural de la
madera debido a los ataques de hongos,
insectos o perforadores marinos se debe
impregnar mediante sustancias químicas
que la hagan resistente a los ataques. Esto
se consigue haciendo la madera venenosa
o repelente a los agentes biológicos, se-
gún uso y riesgo de servicio de las piezas.
NCh819 Of. 2003 Madera preservada – Pino
radiata – Clasificación según uso y riesgo
en servicio y muestreo, se clasifica el riesgo
de la madera y requisitos que debe cumplir
en función de la penetración (mm, cm) y
retención, kgs óxido / m3. Por ejemplo para
el caso de una estructura resistente corres-
ponde a la clasificación de riesgo R2, pre-
servado con C.C.A. con retención mínima
del producto químico de 4kg/m3. (Anexo 2).
ejemplo de especificación de la made-
ra de pino radiata:
La estructura del entramado del Muro En-
volvente está conformado por piezas de
madera de pino Radiata (soleras, pie dere-
cho, cadenetas), escuadrías de 41 x 90 mm
cepillado dos caras, largo de las piezas de
2.40m, secado en cámara con humedad
máxima del 14% (certificada), el conteni-
do de humedad según la zona geográfica,
se controlará de acuerdo con los proce-
dimientos establecidos en la Norma NCh
176/1 Of. 1984 Maderas – Parte 1 Deter-
minación de humedad, aceptándose una
tolerancia de ±3%, antes de su colocación
en servicio. Para que adquiera su humedad
de equilibrio, se debe considerar encasti-
llar 20 días antes en las Zona Litoral, Norte
Valle Transversal o Central Litoral, y 30 días
en Zona Central Interior, Sur Interior o Sur
Litoral, según la Norma NCh 1079 Of. 1977
Arquitectura y construcción – Zonificación
climático habitacional para Chile y reco-
mendaciones para el diseño arquitectóni-
co. Importante es conocer el lugar donde
se fabricarán los muros, ya que deben ser
protegidos de la lluvia, humedad del terre-
no y rayos solares, en su encastillamiento.
Grado estructural G2 certificado según NCh
1207 Of. 2005, por organismo oficial, im-
pregnado con C.C.A. con retención mínima
de 4kg/m3 según NCh 819 Of. 2003
