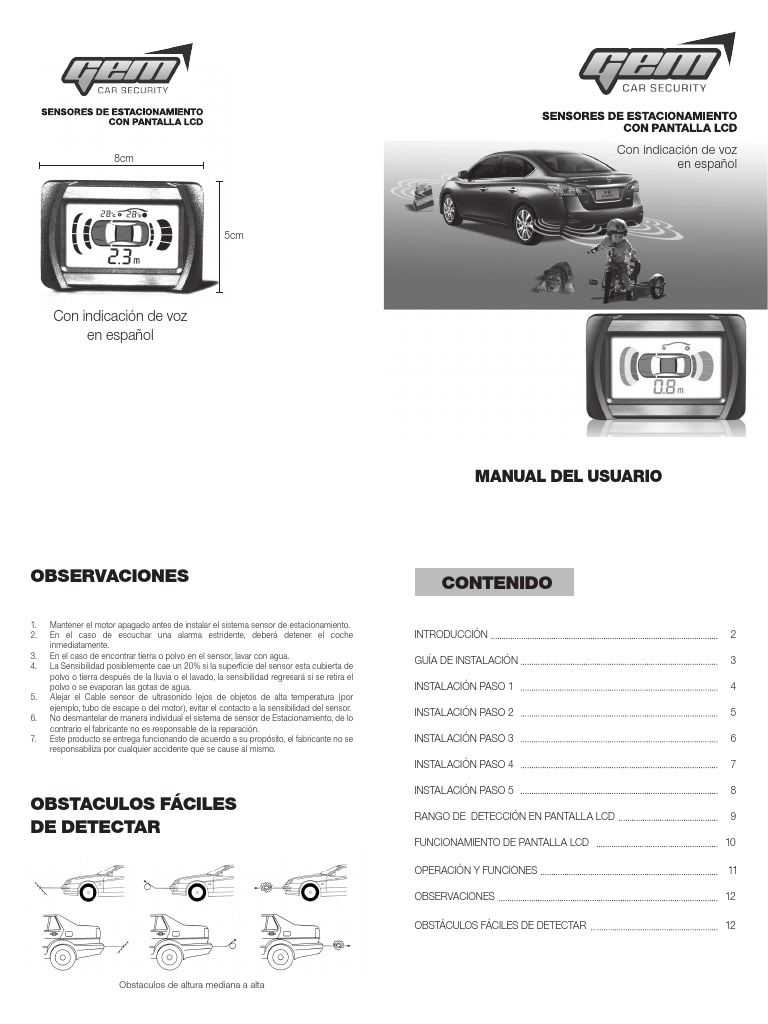

Con indicación de voz
8cm
en español
5cm
Con indicación de voz
en español
MANUAL DEL USUARIO
OBSERVACIONES CONTENIDO
1. Mantener el motor apagado antes de instalar el sistema sensor de estacionamiento.
2. En el caso de escuchar una alarma estridente, deberá detener el coche INTRODUCCIÓN 2
inmediatamente.
3. En el caso de encontrar tierra o polvo en el sensor, lavar con agua.
4. La Sensibilidad posiblemente cae un 20% si la superficie del sensor esta cubierta de
GUÍA DE INSTALACIÓN 3
polvo o tierra después de la lluvia o el lavado, la sensibilidad regresará si se retira el
polvo o se evaporan las gotas de agua. INSTALACIÓN PASO 1 4
5. Alejar el Cable sensor de ultrasonido lejos de objetos de alta temperatura (por
ejemplo, tubo de escape o del motor), evitar el contacto a la sensibilidad del sensor.
6. No desmantelar de manera individual el sistema de sensor de Estacionamiento, de lo
INSTALACIÓN PASO 2 5
contrario el fabricante no es responsable de la reparación.
7. Este producto se entrega funcionando de acuerdo a su propósito, el fabricante no se INSTALACIÓN PASO 3 6
responsabiliza por cualquier accidente que se cause al mismo.
INSTALACIÓN PASO 4 7
INSTALACIÓN PASO 5 8
OBSTACULOS FÁCILES
RANGO DE DETECCIÓN EN PANTALLA LCD 9
DE DETECTAR
FUNCIONAMIENTO DE PANTALLA LCD 10
OPERACIÓN Y FUNCIONES 11
OBSERVACIONES 12
OBSTÁCULOS FÁCILES DE DETECTAR 12
Obstaculos de altura mediana a alta
- 12 - -1-
INTRODUCCIÓN OPERACIÓN Y FUNCIONES
CARACTERÍSTICAS
INTRODUCCIÓN Poner en marcha el sistema de retroceso, las luces de retroceso parpadearán y el timbre
suena un segundo, luego el sensor de Estacionamiento se enciende automáticamente.
El Sistema sensor de Estacionamiento contiene un detector de ultrasonido, CPU y LCD.
Al pisar el freno el sensor frontal trabaja durante 15 segundos, la pantalla LCD se cierra
automáticamente.
Localiza los obstáculos por delante y detrás del vehículo a través del detector ultrasonido,
y pasa las señales al CPU para evaluar el lugar de obstáculo y su distancia por la pantalla Cuando el vehículo se coloca a 1,5 metros de distancia desde el obstáculo, La pantalla
LCD digital con una secuencia de tonos de pulso de la bocina. LCD muestra la dirección y la distancia del obstáculo, y en el registro se lee la distancia.
El Sensor de Estacionamiento posee la más avanzada tecnología de CPU más avanzada Cuando el vehículo se coloca a 1,2 metros de distancia desde el obstáculo, la pantalla
para hacer posible la detección de obstáculos con precisión. LCD muestra la dirección y la distancia del obstáculo, la sirena dará la detección y en
el registro se lee la distancia.
Características: Cuando el vehículo se coloca cada vez más cerca del obstáculo, el timbre seguirá
sonando con urgencia, y en el marcador se lee de 1m, 0,8m, 0,4m y de recordará al
1. El sistema de retroceso y sensor de Estacionamiento se enciende automáticamente. conductor que se detenga.
2. Alta sensibilidad del sensor para una detección precisa.
3. Muestra digital de forma automática.
4. La radio anti-ondas, podría adaptarse a la amplia gama de la temperatura. CARACTERÍSTICAS DE LA FUNCIÓN
5. Puede adaptarse a cualquier tipo de medio ambiente, los días de lluvia y la noche Pantalla LCD a color.
oscura. Temperatura interior y exterior de la pantalla (opcional).
Puesta en marcha del sistema de marcha atrás y sensor de Estacionamiento se
enciende automáticamente.
CPU de doble tecnología anti-golpes.
El radio anti-ondas, podría adaptarse a un amplio rango de temperatura.
Muestra el estado de ubicación en dibujo.
Sección de división de la izquierda y derecha de la pantalla LCD.
LCD gira libremente.
Tonos de timbre agradables.
Diseño resistente al agua y anti-golpes.
Insertar de esta manera el LCD le da un aspecto hermoso.
Datos Tecnología
Voltaje de trabajo: DC 12V
Máximo trabajo de corriente: < 80 mA
Potencia máxima: 4W (Max)
Alcance máximo de la sonda en distancia: 2.3 m.
Alcance mínimo de la sonda en distancia: 0.4 m.
Volumen de la sirena: 85 - -105 dB
Temperatura de trabajo: -30 80 ºC
-2- - 11 -
FUNCIONAMIENTO DE GUÍA DE INSTALACIÓN
PANTALLA LCD
Accesorios:
Temperatura exterior Temperatura interior Perforador Módulo Pantalla
LCD
Sensor Sensor de Temperatua Cable de Poder
Visualización Visualización
de la distancia de la distancia
de frente posterior Instale LCD
Fijar el LCD con adhesivo 3M doble contacto en un lugar adecuado de la sala de conducir.
Instale la caja de control
1.3 2.3m Fijar la caja de control con el adhesivo 3M de doble contacto en un lugar adecuado del
maletero.
0.4 1.2m
Distancia entre el auto
0.1 0.3m y el obstáculo Conexión del Cable
Lleve el cable en un lugar de la maletera del vehículo en forma adecuada a través de
agujeros en el vehículo y el alambre de fardo, luego conecte el detector, la caja de control
y la pantalla digital LCD descrito en la ilustración.
Por último, conecte el cable de poder positivo y el negativo con el color de cable de
alimentación de la luz de retroceso.
Pruebe y ajuste
Después de completar la instalación, probar de acuerdo a la guía “OPERACIÓN Y
FUNCIONES” de la página 11.
- 10 - -3-
ILUSTRACIÓN PASO 1 RANGO DE DETECCIÓN EN PANTALLA
LCD CARACTERÍSTICAS
Sensor de Ultrasonido
Detector de ultrasónido frontal Área de activación
Área lenta
FLC FRC
FL FR Área lenta
Área de peligro
Pantalla LCD
Módulo
Área de peligro
Área lenta
BL BR
BLC BRC Área lenta
Área de activación
Detector de ultrasónido posterior
Sensor de Ultrasonido
-4- -9-
ILUSTRACIÓN 5 ILUSTRACIÓN PASO 2
Detector de ultrasónido frontal
FL FLC FRC FR
Sirena
Delantera del vehículo Parte trasera del vehículo
Hasta 5º Hasta 5º
Negro
(cable de tierra)
Naranja
(luz de freno)
Rojo
(luz de retroceso)
Paralelo 0º Paralelo 0º
BL BLC BRC BR
Detector de Ultrasonido Posterior
(fijar un lugar adecuado de la maletera)
Pantalla LCD El mejor lugar de instalación
(Fijar un lugar adecuado en la zona de manejo)
No obstruir el detector
dentro de los 90º, de lo
Conectar con contrario la detección
el módulo no sucede.
Conectar con
el sensor de
Pantalla LCD temperatura.
-8- -5-
ILUSTRACIÓN PASO 3 ILUSTRACIÓN PASO 4
1 2 3
Arriba
Arriba
Abajo
Frontal Abajo Atrás Detector Frontal de Ultrasonido
Instalación Correcta
Colocar el adhesivo 3M Instale la caja de control Instale el LCD en un
de doble contacto en en un lugar de la maletera lugar visible.
la parte posterior de la que lo proteja del calor y la
caja de control. humedad.
Arriba
Abajo
Frontal Abajo Detector Frontal de Ultrasonido
Instalación incorrecta 4 5 6
Arriba
Abajo
Frontal Abajo Detector Frontal de Ultrasonido
Perfore los agujeros Insertar el sensor en Mantenga el auto limpio
Instalación incorrecta en la parte delantera y los agujeros de la parte mientras conecta los
posterior del vehículo. delantera y posterior del cables.
vehículo.
-6- -7-
