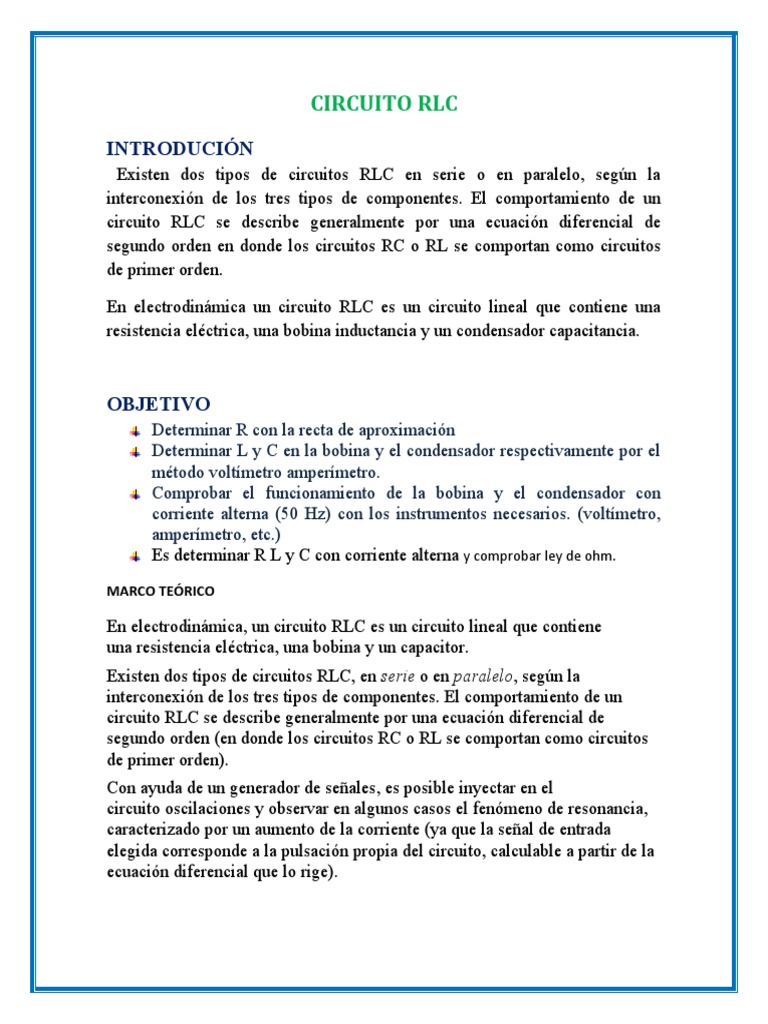

CIRCUITO RLC

INTRODUCIÓN
Existen dos tipos de circuitos RLC en serie o en paralelo, según la
interconexión de los tres tipos de componentes. El comportamiento de un
circuito RLC se describe generalmente por una ecuación diferencial de
segundo orden en donde los circuitos RC o RL se comportan como circuitos
de primer orden.

En electrodinámica un circuito RLC es un circuito lineal que contiene una

resistencia eléctrica, una bobina inductancia y un condensador capacitancia.

OBJETIVO
Determinar R con la recta de aproximación
Determinar L y C en la bobina y el condensador respectivamente por el
método voltímetro amperímetro.
Comprobar el funcionamiento de la bobina y el condensador con
corriente alterna (50 Hz) con los instrumentos necesarios. (voltímetro,
amperímetro, etc.)
Es determinar R L y C con corriente alterna y comprobar ley de ohm.
MARCO TEÓRICO

En electrodinámica, un circuito RLC es un circuito lineal que contiene

una resistencia eléctrica, una bobina y un capacitor.
Existen dos tipos de circuitos RLC, en serie o en paralelo, según la
interconexión de los tres tipos de componentes. El comportamiento de un
circuito RLC se describe generalmente por una ecuación diferencial de
segundo orden (en donde los circuitos RC o RL se comportan como circuitos
de primer orden).
Con ayuda de un generador de señales, es posible inyectar en el
circuito oscilaciones y observar en algunos casos el fenómeno de resonancia,
caracterizado por un aumento de la corriente (ya que la señal de entrada
elegida corresponde a la pulsación propia del circuito, calculable a partir de la
ecuación diferencial que lo rige).
RESISTENCIA (R)

Se lo denomina resistencia eléctrica a la oposición al flujo de electrones al

moverse a través de un conductor. La unidad de la resistencia en el sistema
internacional es el OHMIO que se representa con la letra griega (Ω) en honor
al físico alemán Georg Simón Ohm quien descubrió el principio que ahora
lleva su nombre.

REACTANCIA INDUCTIVA (L)

Son los efectos de la corriente eléctrica que circula sobre un conductor son dos
principales, el calórico y el magnético.

El calórico llamado efecto joule y es el que calienta una resistencia de una

plancha de ropa, un filamento de lámpara, un fogón eléctrico, o una parrilla de
interiores.

El efecto magnético pone en marcha los motores eléctricos se usa en el reactor

de tubo fluorescente para limitar la corriente circulante, produce una chispa
eléctrica en un encendedor de cocinas del tipo magic click o está presente en
los chisperos de encendido en cocinas que ya lo integran etc.

CONDENSADOR (C)

Un condensador es un dispositivo capaz de almacenar energía sustentando un

campo eléctrico.

Está formado por un par de superficies conductoras generalmente en forma de

láminas o placas.

MATERIALES
 Un multímetro, también
denominado polímetro1 o tester, es
un instrumento eléctrico portátil
TESTER para medir directamente magnitudes
Circuito R Circuito RL Circuito C
DIGITAL eléctricas activas,
V1 V2 R3 V3
como corrientes y potenciales (tensio
39Ω o pasivas, como resistencias,
nes),
220Vrms R2 220Vrms
220Vrms capacidades y otras. C1
50Hz 39Ω 50Hz
50Hz L1 9µF
0° 0° Un condensador 0° eléctrico es un
7.3mH
dispositivo pasivo, utilizado
CAPACITOR DE en electricidad y electrónica, capaz
CORRIENTE de almacenar energía sustentando
ALTERNA un campo eléctrico

El reostato o reóstato1 es una de las

dos funciones eléctricas del
dispositivo denominado resistencia
REOSTATO variable, resistor variable o
(RESISTENCIA ajustable. La función del reostato
DE ALTA consiste en la regulación de la
POTENCIA ) intensidad de corriente a través de la
carga, de forma que se controla la
cantidad de energía que fluye hacia la
misma
El transformador para una
alimentación estabilizada debe ser,
FUNTE DE un transformador separador, esto
VOLTAJE AC quiere decir, que ha de disponer por
REGULABLE seguridad, de dos devanados
separados galvánicamente
EN ESTE CASO SE UTILIXA PARA
REALIXAR CONEXIONES EN LOS
EXPERIMENTOS
CHICOTILLOS

Un inductor, bobina o reactor es
un componente pasivo de un circuito
eléctrico que, debido al fenómeno de
BOBINA O la autoinducción,
INDUCTOR almacena energía en forma de campo
magnético.1

PROCEDIMIENTO
 Realizar la conexión de los circuitos
 Regular con el auto transformador la tensión de salida verificando con el
tester para 10[V], 20[V] y 30[V] para la resistencia
 Regular con el auto transformador la tensión de salida verificando con el
tester para un voltaje apropiado para la bobina para no sobrecalentarla y
quemarla.
 Realizar la conexión para el circuito del capacitor
  Realice las medidas con el amperímetro y voltímetro y determine los
valores teoricos y prácticos de la bobina y el capacitor

CIRCUITO 1

V
(V9 I (A)
10 0,2
20 0,45
30 0,68

V
I= I 1=0,24( A) I 2=0,48( A)
R
I 3=0,71( A)

CIRCUITO 2

I = 0,58

1 V2
Cálculo de L L=
√
ω I 2
−R2=0,015 H 15 mH

CIRCUITO 3

I=0,28 A 9ᵘF

I
Cálculo de C C= =0,00000891267 F ≅ 8,9ᵘF
ωV

  Rx Ω L mH C uf
 T 5 15 8,9
P 5 15 9
Ɛ% 0 0 -1,12
Calculando error porcentual:

( 5−5
Ɛ % R=
5 )
∗100=0 %

15−15
Ɛ % =(
15 )
L ∗100=0 %

Ɛ %C = ( 8,9−9
8,9 )
∗100=−1,12 %

CONCLUSIONES
 Se debe verificar que el capacitor este descargado con un tester, una vez usado
y cargado se debe descargar haciendo un corto en sus bornes.
 Para hallar el valor se usó solo la resistencia de la bobina ya que los datos
fueron tomados en sus bornes y no así en todo el circuito, en la simulació n se
ven los datos con todo el circuito.
 Se puede concluir que las resistencias y las reactancias inductivas capacitivas
son elementos lineales que cumplen con la ley de ohm, verificá ndose esto en
los incrementos de corriente y voltaje respectivos.

 Se determinó satisfactoriamente R, L, C con los valores tomados en laboratorio.

CUESTIONARIO
1. ¿CÓMO INSTALAR UNA DUCHA ELÉCTRICA?

Al instalar una ducha eléctrica, se recomienda emplear llaves térmicas o, de

preferencia, llaves térmicas diferenciales. Estas llaves se desconectan
automáticamente al detectar corrientes eléctricas de pequeñ as intensidades (del
orden de centésimos de amperios), que una llave comú n no consigue detectar pero
que podrían ser fatales si recorrieran el cuerpo humano.
2. ¿CUÁL ES LA DIFERENCIA ENTRE HALLAR LA RESISTENCIA POR MEDIO
DE C.C Y C A?

En cuanto a la resistencia no hay diferencia porque es una impedancia real y no

compleja

3. INFLUYE LA FRECUENCIA EN LA RESISTENCIA DE C.A.?

En un elemento resistivo la frecuencia no influye

 4. QUÉ DIFERENCIA HAY ENTRE RESISTENCIA Y RESISTIVIDAD

Resistencia Resistividad
Propiedad de la Se define como la
sustancia debido a la resistencia del material que
Definició n
cual se opone al flujo tiene dimensiones
de electrones. específicas.

Fó rmula

Unidad SI Ohmios Ohmios-metro

Símbolo R ρ
Longitud,
secció n transversal
Dependencia Temperatura
del conductor y
temperatura.

5. INVESTIGAR LA INFLUENCIA DE LA TEMPERATURA EN LA

RESISTIVIDAD?

En las resistencias la variació n de temperatura hace que ésta aumente o disminuya su

valor. Esta variació n de resistencia puede ser calculada mediante una fó rmula.

6. ¿QUÉ ES RIGIDEZ DIELÉCTRICA?

Se entiende por rigidez dieléctrica o rigidez electrostá tica el valor límite de

la intensidad del campo eléctrico en el cual un material pierde su
propiedad aislante y pasa a ser conductor. Se mide en voltios por metro V/m
(en el SI).

7. AUMENTA O DECRECE LA INDUCTANCIA L SI SE ADICIONA NUCLEO DE

HIERRO O UNA BOBINA?

La inductancia será mucho mejor ya que mantendrá un campo magnético sin

variació n.
