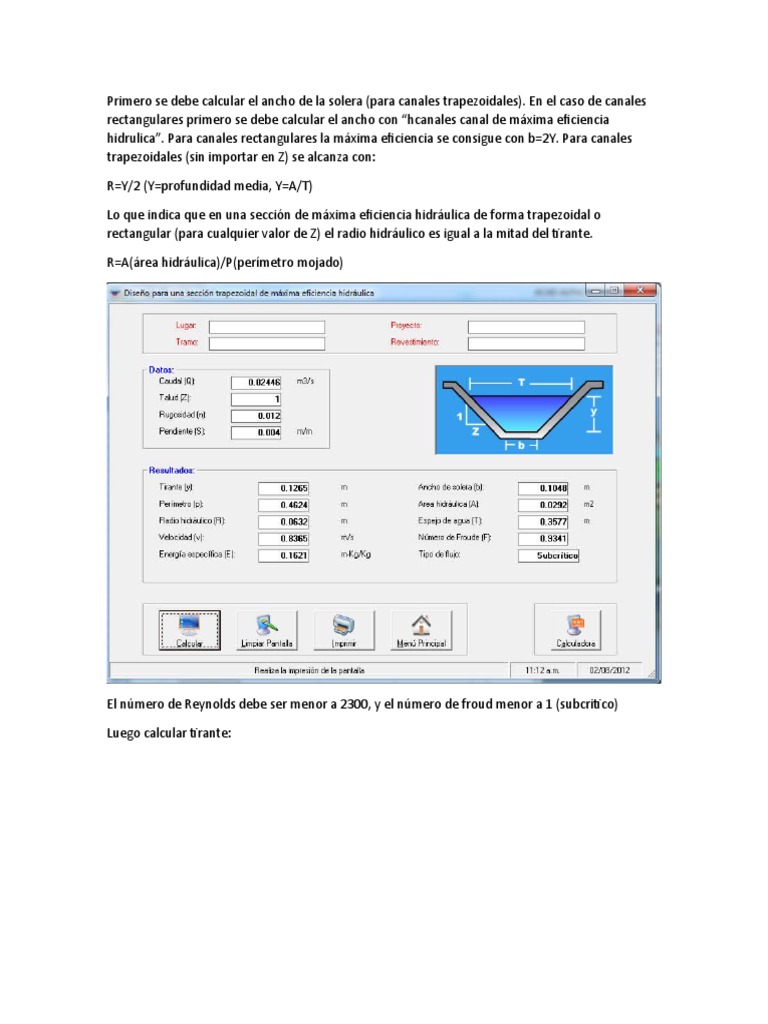

Primero se debe calcular el ancho de la solera (para canales trapezoidales).

En el caso de canales
rectangulares primero se debe calcular el ancho con “hcanales canal de máxima eficiencia
hidrulica”. Para canales rectangulares la máxima eficiencia se consigue con b=2Y. Para canales
trapezoidales (sin importar en Z) se alcanza con:

R=Y/2 (Y=profundidad media, Y=A/T)

Lo que indica que en una sección de máxima eficiencia hidráulica de forma trapezoidal o
rectangular (para cualquier valor de Z) el radio hidráulico es igual a la mitad del tirante.

R=A(área hidráulica)/P(perímetro mojado)

El número de Reynolds debe ser menor a 2300, y el número de froud menor a 1 (subcritico)

Luego calcular tirante:

n concreto: 0.014 o 0.013-0.015

Pendiente: 0.4%(Alpacocha), 0.10%

Recubrimiento para canales trapezoidales: 0.075m

Para canales rectangulares

Verificar velocidad minima y máxima:

La velocidad mínima depende del material que lleva el agua:

Tipo de suelo Velocidad de sedimentación (m/s)

Arcilla 0.08
Arena fina 0.16
Arena gruesa 0.21
Gravilla 0.32
Grava 0.65

Características de los suelos Velocidades máximas en m/seg.

Canales en tierra franca. 0.60

Canales en tierra arcillosa. 0.80

 Canales revestidos con piedras y mezcla
simple. 1.00

Canales con mampostería de piedra y

concreto. 2.00

Canales revestidos con concreto. 3.00

Canales en roca:
Pizarra. 1.25
Areniscas consolidadas 1.50
Rocas duras, granito, etc. 3a5

Borde libre: 0.30m para caudales pequeños (< 0.5m3/s), 0.40 para altos caudales

Radios en curvas:

Capacidad del canal Radio mínimo

20 m3/s 100 m

15 m3/s 80 m

10 m3/s 60 m

5 m3/s 20 m

1 m3/s 10 m

0,5 m3/s 5m

Según ALA

Talud

El U.S. Burea of Reclamation, recomienda un talud único 1:1.5 (V:H) para los canales
usuales en sus diseños.

Utilizaremos un talud 1:1.5 (V:H), el mismo que es empleado con mucho éxito en el
diseño de canales.

Caídas verticales: se usan para alturas menores a 1.00m, para caídas <0.30m y
q<300 l/s no se necesitan pozas de disipación. Deben disponer de una contracción
(mejor dicho ampliación) de la sección del canal o tuberías para evitar fenómeno de
cavitación. Ver ET canal Alpacocha.

Las inclinadas: se usan para alturas de 1.00 a 4.50m, para caudales mayores a 3000
l/s. Ver ET canal Chiclayo. Caida inclinada se usa en el ron, pero no hay cálculos.
Tambien se usa en Torohuaca
Las rápidas y cascadas para desniveles mayores a 4.5m, se recomiendan frouds
mayores a 4.5. Para diseño usar Software Rapidas v1.0

Rápidas: se usan para tramos largos, con pendientes suaves.

Eficiencia de aplicación (riego):

Sallique - Lomalarga: canal tubería, rápida de tubo HDPE, tiene data, cálculos sí.

Sallique - Torohuaca: rápida de tubo PVC O, L=60m, planos ok, no hay calculo, caída
inclinada 2.50

Sallique pashull: tubería, bocatoma, no hay cálculos.

Brujopata: rápida de concreto de 30ml, rectangular 0.80x0.60m, tiene pendiente del

terreno, no hay ningún cálculo.

Canal santa rosa jaen (pendiente de canal 0.1%. espesor 0.15 concreto, 200 l/s, cae
56m): concreto trapezoidal, puente, tiene rápidas de 3.5% y 4.6%, caíd vertical, no
hay captación, cálculos ok, si data

Chadín: canal, tubería, bocatoma, cruce, canoa, tiene demasiadas pendientes, mal
diseñado, si data s10, sí cálculos. Tiene la misma data que santa rosa jaen.

Cerezal las juntas: No tiene cálculos, acueducto

Chalaco: concreto simple y armado, e=0.10m, caudal 115 l/s (loro), tiene pendientes
de 3 y 20%, tiene pozas disipadoras (parecida a las rápidas) y pases aéreos, nada
más, solo hay cálculo de canal de tubo y concreto

Pulán: tubería, reservorio, si data

Lacsha: hay rápida, caídas verticales y horizontales, pero no hay cálculo

Urinsaya: bocatoma tirolesa, no cálculos, nada, tubería pvc

Alpacocha: captación, caídas verticales de 1,2 y 3m. concreto trapezoidal 23l/s

Chiclayo: trapezoidal y rectangular, caídas inclinadas de 0.70m con transición, sí data,

caudal 9m3/s-4.8m3/s

Ascope: trapezoidal, puente, no data, 1.75 m3/s y 0.155 m3/s, sí calculo

Ucupe: trapezoidal, 4500 l/s, puente, sí cálculos, no data

San Rosendo: sí data, 200 l/s, la toma es de otro canal.

Eten: 650 l/s, trapezoidal con over y arenilla, e=0.075m, 5 km, 2.7 millones
(subvalorado, malos precios)

Huarango: 4.5m3/s, rectangular 1.60x1.80 e=0.20m, relleno estructural de afirmado

e=0.75m. Tiene data, sifón, acueducto.

Para dibujo civil 3D de canales trapezoidales:

Hay tres áreas:

ACP: Area de corte plataforma (Excavacion en caja de canal) (es constante, es el área
dentro de la caja)

ARP: Área de relleno plataforma (Relleno en caja de canal) (es el área de corte que
bota el civil)

ACC: Área de corte de camino (Excavación sobre plataforma de canal) (área de relleno
del civil)

El subensambly es una línea con talud de relleno 1:0 (o 1:0.5) y talud de corte 1:1

Hay cuatro áreas:

EP = EXCAVACION DE PLATAFORMA

EC = EXCAVACION DE CAJA

RC = RELLENO COMPACTADO PROPIO

RE = RELLENO ESTRUCTURAL O DE PLATAFORMA
