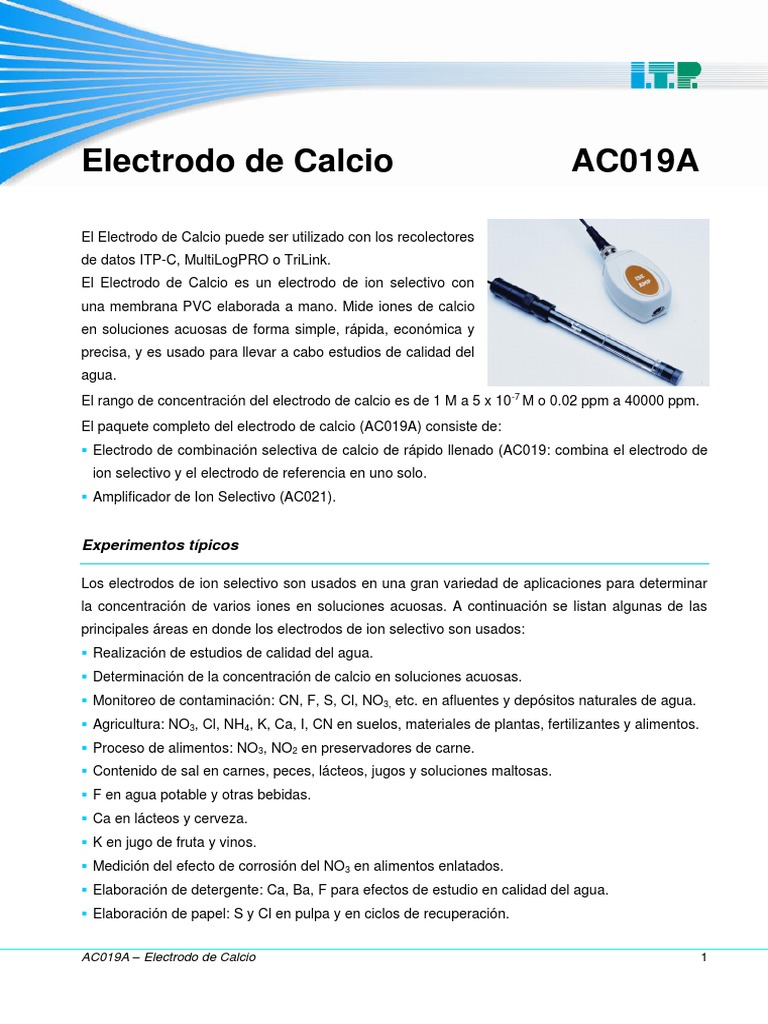

Electrodo de Calcio AC019A

El Electrodo de Calcio puede ser utilizado con los recolectores

de datos ITP-C, MultiLogPRO o TriLink.
El Electrodo de Calcio es un electrodo de ion selectivo con
una membrana PVC elaborada a mano. Mide iones de calcio
en soluciones acuosas de forma simple, rápida, económica y
precisa, y es usado para llevar a cabo estudios de calidad del
agua.
El rango de concentración del electrodo de calcio es de 1 M a 5 x 10-7 M o 0.02 ppm a 40000 ppm.
El paquete completo del electrodo de calcio (AC019A) consiste de:
 Electrodo de combinación selectiva de calcio de rápido llenado (AC019: combina el electrodo de
ion selectivo y el electrodo de referencia en uno solo.
 Amplificador de Ion Selectivo (AC021).

Experimentos típicos

Los electrodos de ion selectivo son usados en una gran variedad de aplicaciones para determinar
la concentración de varios iones en soluciones acuosas. A continuación se listan algunas de las
principales áreas en donde los electrodos de ion selectivo son usados:
 Realización de estudios de calidad del agua.
 Determinación de la concentración de calcio en soluciones acuosas.
 Monitoreo de contaminación: CN, F, S, Cl, NO3, etc. en afluentes y depósitos naturales de agua.
 Agricultura: NO3, Cl, NH4, K, Ca, I, CN en suelos, materiales de plantas, fertilizantes y alimentos.
 Proceso de alimentos: NO3, NO2 en preservadores de carne.
 Contenido de sal en carnes, peces, lácteos, jugos y soluciones maltosas.
 F en agua potable y otras bebidas.
 Ca en lácteos y cerveza.
 K en jugo de fruta y vinos.
 Medición del efecto de corrosión del NO3 en alimentos enlatados.
 Elaboración de detergente: Ca, Ba, F para efectos de estudio en calidad del agua.
 Elaboración de papel: S y Cl en pulpa y en ciclos de recuperación.

AC019A – Electrodo de Calcio 1

 Explosivos: F, Cl, NO3 en materiales explosivos y productos inflamables.
 Cromado: F y Cl en baños de grabado; S en baños de anodizado.
 Laboratorios Biomédicos: Ca, K, Cl en fluidos corporales (sangre, plasma, suero, sudor).
 F en estudios del esqueleto y dientes.
 Educación e investigación: amplio rango de aplicaciones.

Modo de funcionamiento

El electrodo de ion selectivo utiliza una membrana de ion selectivo que permite que únicamente los
iones Ca++ penetren el electrodo. Se desarrolla una caída potencial entre los dos lados de la
membrana de registro. Este potencial es proporcional al logaritmo de concentración del ion calcio
de acuerdo con la ecuación de Nernst:

E  E0  S log( a )
Donde E es la tensión registrada, E 0 el potencial de referencia, S es la pendiente y a es la

actividad de calcio. La pendiente se obtiene mediante:

RT
S
nF
Donde R es la constante de gas, T es la temperatura en Kelvin, n es la carga del ion y F es la
constante de Faraday.
Si la fuerza iónica es alta y constante, la ecuación de Nernst puede escribirse así:

E  E0  S log( C )
C es la concentración iónica.

Para ajustar la fuerza iónica de fondo a un valor alto y constante, el ajustador de fuerza iónica (ISA)
debe ser agregado a todas las muestras y estándares.
El potencial se desarrolla debido a la formación de una capa doble consistente de una capa
cargada en la superficie de la membrana de los iones registrados por el electrodo y una capa de
carga opuesta de iones contrapuestos de la muestra (iones de carga opuesta a aquéllos
registrados por el electrodo).
Así como con cualquier medición de potenciales, todos los valores son relativos a la referencia
integrada del electrodo cuyo potencial es constante. La solución de referencia ayuda a que haya
contacto eléctrico entre el electrodo de referencia (que no está en contacto físico con la muestra) y

AC019A – Electrodo de Calcio 2

la muestra. Consiste de una solución de una sal que puede conducir electricidad pero que no
interfiere con la medición del ion de interés.

Cubierta de tapa
de llenado rápido

Cable coaxial con

conector BNC

Línea de referencia
para llenado

Línea de
inmersión

Módulo de registro
intercambiable

Figura 1: AC019 Electrodo de Ion Selectivo Ca++

AC019A – Electrodo de Calcio 3

Especificaciones del sensor

Rango de concentración: 1M a 5x10-7 M ó

0.02 ppm a 40,000 ppm

Resolución (12-bit): 0.15mV

Rango de pH: 2.5 a 11 pH

Rango de temperatura: 0 a 40 C

Tamaño mínimo de muestra: 3 ml en un vaso de 50 ml

Reproducibilidad:  4%

Ritmo de muestreo
10 muestras por segundo
preestablecido:

Resistencia del electrodo: 1 a 4 M

Iones interferentes: Pb2+, Hg2+, Si2+, Fe2+, Cu2+,

Ni2+, NH3, Na+, Li+, Tris+, K+,
Ba+, Zn2+, Mg2+

Contenido

 Electrodo de combinación de Ca++ (AC019)

 Amplificador ISE (AC021)
 1 oz. de solución de llenado de referencia Ca++ (RF0005)
 1 oz. Ajustador de fuerza iónica (ISA) Ca++ (AJ0004)
 1 oz. de Ca++ a 10ppm como estándar Ca (SD2054)
 1 oz. de Ca++ a 1000ppm como estándar Ca (SD2008)

Equipo Requerido

 Recolector de datos ITP-C, MultiLogPRO o TriLink

 Botella de lavado con agua destilada o desionizada
 Vasos de precipitados limpios varios
 Pipetas de 1 ml, 10 ml y 100 ml.

AC019A – Electrodo de Calcio 4

 Preparación del Electrodo
Cable
1. El elemento de registro del electrodo de calcio
viene pre-montado en el extremo del electrodo

Cubierta deslizable con tapa de llenado

con una botella protectora, pero puede ser
removida desatornillando el extremo del
electrodo. Precaución: No toque la
membrana de PVC con los dedos ni apriete
demasiado el módulo de registro (ver la
Figura 5 a continuación).
2. La cámara de referencia debe ser llenada con
la Solución de Llenado de Referencia y
permanecer abierta durante la prueba y
medición: Figura 2: Tapa de llenado
de referencia
a. Deslice la cubierta de la tapa del electrodo
hacia abajo para descubrir la perforación
para llenado (ver la Figura 2)
b. Llene la cámara de referencia con la Solución de Llenado de Referencia
provisto por encima de la línea de llenado en el electrodo (ver la Figura 1
anterior).
3. Agite el electrodo hacia abajo como un termómetro para eliminar cualquier
burbuja de aire atrapada en su interior.
4. Enjuague el electrodo con el agua Dl y deje secar. No lo seque frotando.
5. Acondicione el electrodo en una solución de 10 ppm durante 30 minutos.
6. Después del periodo de acondicionamiento, enjuague la punta del electrodo con
agua DI.
7. Conecte el electrodo al amplificador ISE.
8. Conecte el amplificador ISE a la entrada del recolector de datos.

Notas técnicas

 Revisar el electrodo diariamente mientras se realicen mediciones.

 La perforación para llenado debe permanecer abierta durante las mediciones.
 Todas las soluciones estándar deben de prepararse en el momento.

AC019A – Electrodo de Calcio 5

 Usar el ISA en todas las soluciones.
 Revisar el nivel de solución de llenado de referencia en la cámara de referencia de forma
periódica.
 El nivel de solución debe estar por encima de la línea de llenado de referencia (ver la Figura 1
anterior).
 Los estándares deben estar a la misma temperatura de la muestra.

Preparación del Equipo

1. Conecte el electrodo al adaptador.

2. Conecte el adaptador a la entrada del recolector de datos.

Uso del electrodo de calcio con los recolectores de datos y el software MultiLab

1. Inicie el programa MultiLab (ya sea en su PC o en el ITP-C).

2. Conecte el amplificador ISE a la primera entrada para sensores I/O-1 del recolector de datos.
3. El amplificador ISE será reconocido de forma automática por el programa MultiLab.
4. Presione Asistente de Configuración en la barra de herramientas principal y programe el
ritmo de muestreo del recolector de datos y el número de muestras con la opción Continua.
Presione Ejecutar en la barra de herramientas principal para iniciar la medición.

Verificación de la Operación del Electrodo (Pendiente)

Revise el electrodo diariamente mientras se realicen mediciones.

1. Conecte el electrodo al amplificador ISE, después conecte el amplificador al recolector de

datos.
2. Coloque 100 ml de agua Dl en un vaso de 150 ml. Agregue 2 ml de ISA al agua Dl y mezcle
vigorosamente.
3. Presione Ejecutar para iniciar la medición.
4. Enjuague el electrodo con agua Dl, deje secar y colóquelo en la solución preparada en el paso
2 anterior.
5. Mediante la pipeta, agregue 1 ml de estándar de calcio de 1000 ppm al vaso. Mezcle
vigorosamente y después registre el potencial (E1) en mV cuando se muestre una lectura
estable.

AC019A – Electrodo de Calcio 6

6. Mediante la pipeta, agregue 10 ml del mismo estándar en el mismo vaso. Mezcle
vigorosamente. Cuando se muestre una lectura estable, registre el potencial (E2) en mV.
7. Presione Detener en la barra de herramientas principal.
8. La diferencia entre la segunda y la primera lectura de potencial (E1-E2) es definida como la
pendiente del electrodo. El rango normal de la pendiente es de 28 ±2 mV a 25 °C. La pendiente
es definida como el cambio de potencial observado cuando la concentración cambia por un
factor de 10.

Lectura de una Muestra con el Electrodo usando Calibración Directa

Se pueden usar varios procedimientos para determinar la concentración de una muestra. El

método más común es el de Calibración Directa, descrito a continuación.

En la Calibración Directa se usa una serie de soluciones estándar de distintas concentraciones

para calibrar el electrodo. Así cada muestra requiere una sola lectura, que es comparada con las
lecturas de calibración para obtener la concentración de la muestra.

Se agrega ISA a todas las soluciones para asegurar que las muestras y los estándares tengan la
misma fuerza iónica.

Haga calibración una vez al día antes de las mediciones.

La perforación para llenado debe permanecer abierta durante las mediciones (ver la Figura 2
anterior).

Configuración:
1. Prepare el electrodo como está descrito en la sección Preparación del Electrodo.
2. Conecte el electrodo al amplificador ISE, después conecte el amplificador al recolector de
datos.
3. Prepare dos soluciones estándar que difieran en concentración en un factor de diez. Los
estándares deben estar a la misma temperatura de la muestra.

Medición:
1. Coloque 100 ml del estándar más diluido en un vaso de 150 ml. Agregue 2 ml de ISA y mezcle
vigorosamente.
2. Presione Ejecutar para iniciar la medición.
3. Enjuague el electrodo con agua Dl, deje secar y colóquelo en el vaso. Espere una lectura
estable, después registre la lectura de voltaje.

AC019A – Electrodo de Calcio 7

4. Mida 100 ml del estándar más concentrado en un segundo vaso de 150 ml. Agregue 2 ml de
ISA y mezcle.
5. Enjuague el electrodo con agua Dl, deje secar y colóquelo en el segundo vaso. Espere una
lectura estable, después registre la lectura de voltaje del segundo estándar.
6. En un papel para gráfica semi-logarítmica trace las lecturas de voltaje (ejes lineales). En la
Figura 3 a continuación verá una curva de calibración típica.
7. Mediante una pipeta agregue 100 ml de la muestra en un vaso de 150 ml. Agregue 2 ml de ISA
y mezcle vigorosamente.
8. Enjuague el electrodo con agua Dl, deje secar y colóquelo en el vaso de muestra. Espere una
lectura estable y registre la lectura de voltaje.
9. Presione Detener en la barra de herramientas principal.
10. Use la curva de calibración para determinar la concentración de la muestra.

Cambio capa-10
Potencial del
electrodo (mV) ~27mV

Calcio como CaCO3 en ppm

Calcio como Ca2+ en ppm

Molaridad

Figura 3: Curva de calibración típica

Verificación de la Operación del Electrodo de Calcio (Pendiente)

La siguiente gráfica muestra la diferencia entre la caída de potencial entre los dos lados de la
membrana de registro para 10 ml de estándar de Calcio de 1000 ppm y 1 ml de estándar de Calcio
de 1000 ppm, que define la pendiente de la curva de calibración - 28mV.

AC019A – Electrodo de Calcio 8

 10 ml de Estándar de 1000 ppm

1 ml de Estándar de 1000 ppm

Figura 4: Pendiente del electrodo de calcio

Mantenimiento y Almacenaje del Electrodo

A corto plazo:
Enjuague el electrodo a fondo con agua Dl y coloque la punta en una solución estándar diluida (10
ppm es suficiente) entre mediciones. Deslice la cubierta hacia arriba para cerrar la perforación de
llenado. Asegúrese que el electrolito de referencia no sobrepase la solución y que el electrodo no
se seque.
Recomendamos la limpieza con agua DI (ver la sección En el largo plazo a continuación) por lo
menos una vez a la semana para mejores resultados.

A largo plazo:
Vacíe la cámara de referencia de la solución de llenado de referencia. Enjuague la cámara de
referencia con agua Dl varias veces. Vacíe el agua Dl de la cámara de referencia y almacene el
electrodo en seco. Reemplace la botella de almacenaje y apriete a mano la tapa de la botella de
almacenaje.
Siga los procedimientos descritos en las secciones Preparación del Electrodo y Verificación de
Operación del Electrodo cuando use de nuevo el electrodo.

AC019A – Electrodo de Calcio 9

Solución de Problemas

Si la endiente del electrodo no se encuentra en el rango normal, el siguiente procedimiento puede

restaurar el electrodo.
1. Remoje el electrodo en la solución estándar de 10 ppm durante dos horas antes de usarlo.
2. Repita el procedimiento mencionado en la sección Verificación de Operación del Electrodo .
Nota: Todas las soluciones estándar deben ser preparadas en el momento. Utilice el ISA en todas
las soluciones.

De forma periódica, verifique el nivel de la solución de llenado de referencia en la cámara de

referencia. El nivel de solución no debe estar por encima de la línea de llenado de referencia (ver la
Figura 1 anterior).

Si la pendiente del electrodo aún está fuera del rango normal después de este procedimiento,
reemplace el módulo de registro (ver la Figura 5 a continuación).

Cuerpo del
electrodo

Anillo O

Módulo de registro

Figura 5: Reemplazo del Módulo de Registro

Soluciones

 1000 ppm Ca (0.249 M Ca):

Disuelva 3.668g de CaCl2.2H2O en agua DI y dilúyalo a 1000ml
 ISA 4M KCl:
300g de KCl en 1000 ml de agua DI
 Referencia (1M KNO3):
100g de KNO3 en 1000 ml de agua DI

AC019A – Electrodo de Calcio 10

Soporte técnico

Por favor contacte al soporte técnico de ITP Software a través de:

Internet: www.itpsoft.com
Correo electrónico: itpsoft@itpsoft.com

Garantía y derechos de autor

Todos los sensores estándar de ITP Software Ltd. cuentan con una garantía de un año, la cual
establece que durante un periodo de doce meses a partir de la fecha de entrega al cliente, éstos
estarán sustancialmente libres de defectos significativos en los materiales y en la mano de obra.

Esta garantía no cubre las roturas del producto causadas por mal uso o abuso.

Esta garantía no cubre los elementos consumibles tales como electrodos, baterías, electrodos
adhesivos descartables de ECG, cubetas, soluciones de almacenamiento o tampón.

AC019A – Electrodo de Calcio 11
