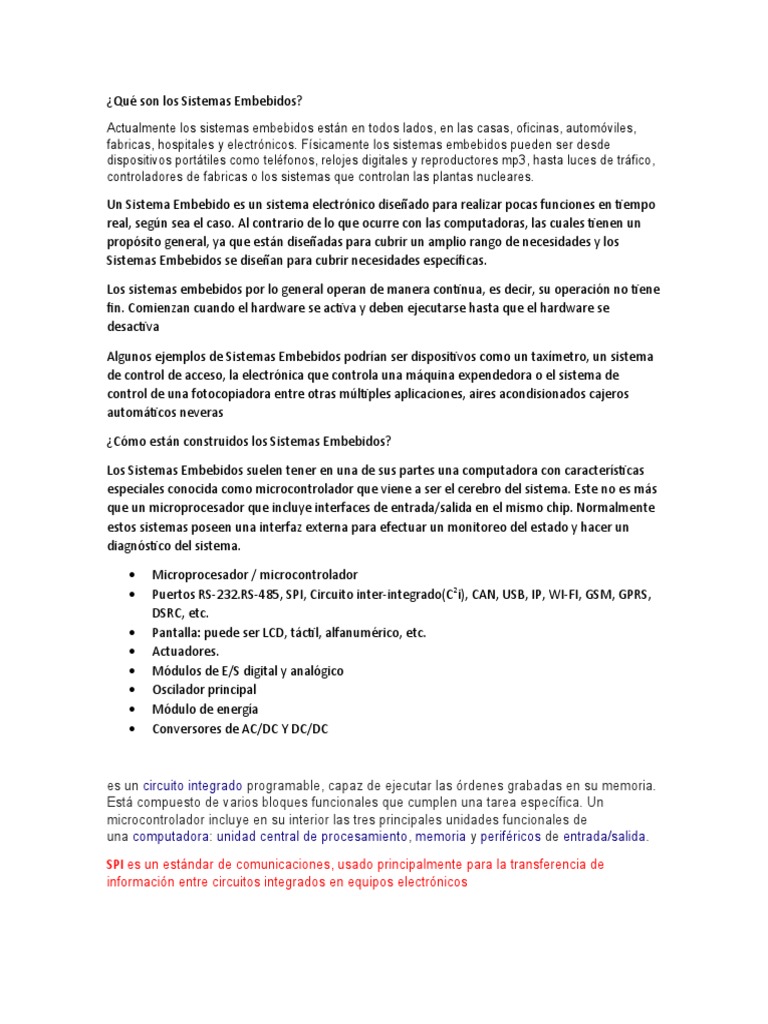

¿Qué son los Sistemas Embebidos?
Actualmente los sistemas embebidos están en todos lados, en las casas, oficinas, automóviles,
fabricas, hospitales y electrónicos. Físicamente los sistemas embebidos pueden ser desde
dispositivos portátiles como teléfonos, relojes digitales y reproductores mp3, hasta luces de tráfico,
controladores de fabricas o los sistemas que controlan las plantas nucleares.
Un Sistema Embebido es un sistema electrónico diseñado para realizar pocas funciones en tiempo
real, según sea el caso. Al contrario de lo que ocurre con las computadoras, las cuales tienen un
propósito general, ya que están diseñadas para cubrir un amplio rango de necesidades y los
Sistemas Embebidos se diseñan para cubrir necesidades específicas.
Los sistemas embebidos por lo general operan de manera continua, es decir, su operación no tiene
fin. Comienzan cuando el hardware se activa y deben ejecutarse hasta que el hardware se
desactiva
Algunos ejemplos de Sistemas Embebidos podrían ser dispositivos como un taxímetro, un sistema
de control de acceso, la electrónica que controla una máquina expendedora o el sistema de
control de una fotocopiadora entre otras múltiples aplicaciones, aires acondisionados cajeros
automáticos neveras
¿Cómo están construidos los Sistemas Embebidos?
Los Sistemas Embebidos suelen tener en una de sus partes una computadora con características
especiales conocida como microcontrolador que viene a ser el cerebro del sistema. Este no es más
que un microprocesador que incluye interfaces de entrada/salida en el mismo chip. Normalmente
estos sistemas poseen una interfaz externa para efectuar un monitoreo del estado y hacer un
diagnóstico del sistema.
Microprocesador / microcontrolador
Puertos RS-232.RS-485, SPI, Circuito inter-integrado(C 2i), CAN, USB, IP, WI-FI, GSM, GPRS,
DSRC, etc.
Pantalla: puede ser LCD, táctil, alfanumérico, etc.
Actuadores.
Módulos de E/S digital y analógico
Oscilador principal
Módulo de energía
Conversores de AC/DC Y DC/DC
es un circuito integrado programable, capaz de ejecutar las órdenes grabadas en su memoria.
Está compuesto de varios bloques funcionales que cumplen una tarea específica. Un
microcontrolador incluye en su interior las tres principales unidades funcionales de
una computadora: unidad central de procesamiento, memoria y periféricos de entrada/salida.
SPI es un estándar de comunicaciones, usado principalmente para la transferencia de
información entre circuitos integrados en equipos electrónicos
(c2I): ES un tipo de comunicación serial síncrona de dos hilos se utiliza para la comunicación
entre Los microcontroladores y diversos sistemas integrados, en donde un hilo se encarga de
trasmitir los datos (SDA) y el otro se encarga de los pulsos de reloj(SCL)
CAN es un protocolo de comunicaciones basado en una topología bus para la transmisión de
mensajes en entornos distribuidos. Además ofrece una solución a la gestión de la
comunicación entre múltiples CPUs (unidades centrales de proceso).
Se denominan actuadores a los posibles elementos electrónicos que el sistema se
encarga de controlar. Puede ser un motor eléctrico, un conmutador tipo relé etc.
El módulo de E/S analógicas y digitales suele emplearse para digitalizar señales analógicas
procedentes de sensores, activar diodos ledes, reconocer el estado abierto cerrado de un
conmutador o pulsador, etc.
El módulo de reloj es el encargado de generar las diferentes señales de reloj a partir de un
único oscilador principal. El tipo de oscilador es importante por varios aspectos: por
la frecuencia necesaria, por la estabilidad necesaria y por el consumo de corriente requerido.
El módulo de energía (power) se encarga de generar las diferentes tensiones y corrientes
necesarias para alimentar los diferentes circuitos del SE.
es el dispositivo receptor o decodificador de las señales
Los patrones son soluciones documentadas a problemas recurrentes encontrados en el área de
ingeniería de software. Éstos, generalmente describen el problema a resolver, el contexto en el
que el problema debe estar inmerso para que el patrón funcione, y el método, previamente
probado, para solucionarlo. Existen diferentes tipos de patrones, como son: los de estructura, y de
codificación. Para este trabajo se estudiaran los estructurales, mejor conocidos como estilos
arquitectónicos, que son descripciones de relaciones entre elementos de software. También
mencionaré algunos patrones no estructurales, que son consejos para implementar
soluciones.moden videovbin
1. Observar y reaccionar: Este patrón se utiliza cuando un conjunto de sensores se
monitoriza y despliegan de manera rutinaria. En el momento en que los sensores indican
que sucedió cierto evento (por ejemplo, una llamada entrante en un teléfono celular), el
sistema reacciona iniciando un proceso para manejar dicho evento.
2. Control ambiental Este patrón se emplea cuando un sistema incluye sensores que
proporcionan información sobre el entorno y los actuadores que pueden cambiar el
entorno. En respuesta a los cambios ambientales detectados por el sensor, se envían
señales de control a los actuadores del sistema.
3. Segmentación de proceso (process pipeline) Este patrón se usa al transformarse datos de
una representación a otra antes de que puedan procesarse. La transformación se
implementa como una secuencia de pasos de procesamiento, que pueden realizarse de
manera concurrente. Esto permite un procesamiento de datos muy rápido, debido a que
un núcleo o procesador separado puede ejecutar cada transformación.
es un circuito integrado programable, capaz de ejecutar las órdenes grabadas en su memoria.
Está compuesto de varios bloques funcionales que cumplen una tarea específica. Un
microcontrolador incluye en su interior las tres principales unidades funcionales de
una computadora: unidad central de procesamiento, memoria y periféricos de entrada/salida.
SPI es un estándar de comunicaciones, usado principalmente para la transferencia de
información entre circuitos integrados en equipos electrónicos
El módulo de reloj es el encargado de generar las diferentes señales de reloj a partir de un
único oscilador principal. El tipo de oscilador es importante por varios aspectos: por
la frecuencia necesaria, por la estabilidad necesaria y por el consumo de corriente requerido.
El módulo de energía (power) se encarga de generar las diferentes tensiones y corrientes
necesarias para alimentar los diferentes circuitos del SE.
Se utiliza principalmente internamente para la comunicación entre diferentes partes de un
circuito, por ejemplo, entre un controlador y circuitos periféricos integrados.
