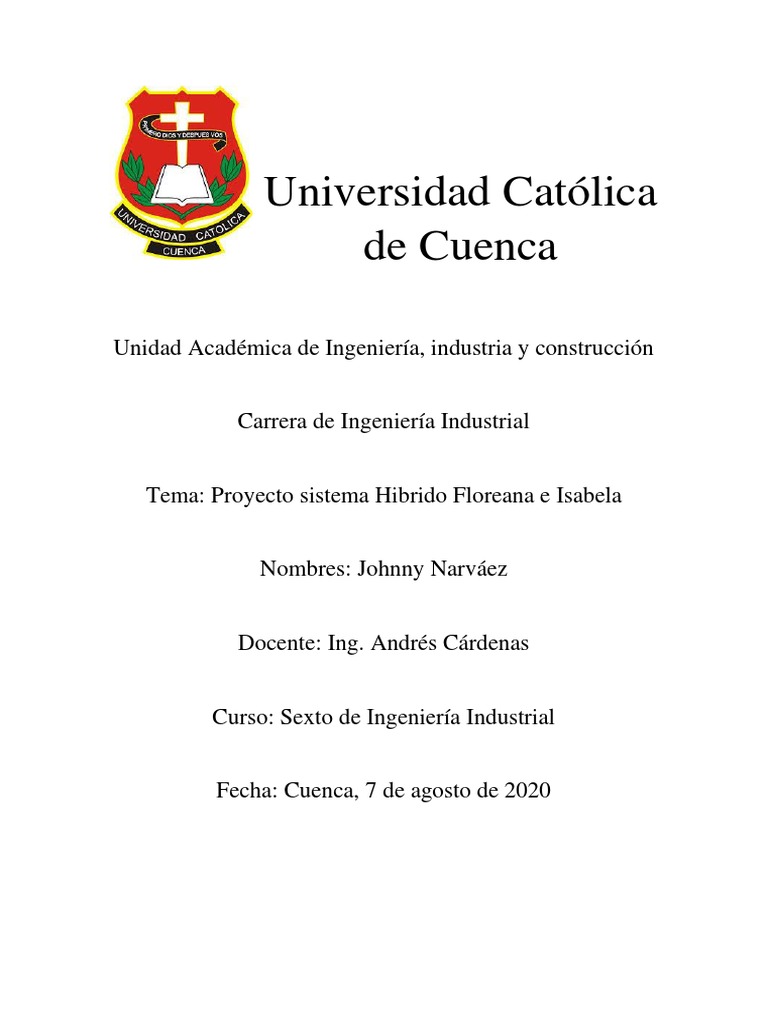

Universidad Católica

de Cuenca

Unidad Académica de Ingeniería, industria y construcción

Carrera de Ingeniería Industrial

Tema: Proyecto sistema Hibrido Floreana e Isabela

Nombres: Johnny Narváez

Docente: Ing. Andrés Cárdenas

Curso: Sexto de Ingeniería Industrial

Fecha: Cuenca, 7 de agosto de 2020

OBJETIVOS
• Conocer como es el
aprovechamiento de energías
renovables
• Explicar como se estructuran las
centrales hibridas del Ecuador
INTRODUCCION
ENERGÍA SOLAR
FOTOVOLTAICA
La energía solar fotovoltaica
transforma de manera directa la luz
solar en electricidad empleando una
tecnología basada en el efecto
fotovoltaico. Al incidir la radiación del
sol sobre una de las caras de una
célula fotoeléctrica (que conforman
los paneles) se produce una diferencia
de potencial eléctrico entre ambas
caras que hace que los electrones
salten de un lugar a otro, generando
así corriente eléctrica.
Existen tres tipos de paneles solares:
fotovoltaicos, generadores de energía
para las necesidades de nuestros
hogares; térmicos, que se instalan en
casas con recepción directa de sol; y
termodinámicos, que funcionan a
pesar de la variación meteorológica,
es decir, aunque sea de noche, llueva
o esté nublado.
En las etapas iniciales de la tecnología
fotovoltaica, este tipo de energía se
empleó para proveer de electricidad
a los satélites. Fue en la década de los
50, apunta la APPA, cuando los
paneles fotovoltaicos aceleraron su
desarrollo hasta convertirse, en la
actualidad, en una alternativa al
empleo de combustibles fósiles.
MARCO TEORICO
Funcionamiento
Cuando un semiconductor dopado se
expone a radiación
electromagnética, se desprende del
mismo un fotón, que golpea a un
electrón y lo arranca, creando
un hueco en el átomo. Normalmente,
el electrón encuentra rápidamente
otro hueco para volver a llenarlo, y la
energía proporcionada por el fotón,
por tanto, se disipa en forma de calor.
El principio de una célula fotovoltaica
es obligar a los electrones y a
los huecos a avanzar hacia el lado
opuesto del material en lugar de
simplemente recombinarse en él: así,
se producirá una diferencia de
potencial, y por lo tanto, tensión entre
las dos partes del material, como
ocurre en una pila.
Para ello, se crea un campo
eléctrico permanente, a través de
una unión pn, entre dos
capas dopadas respectivamente, p y
n. En las células de silicio, que son
mayoritariamente utilizadas, se
encuentran, por tanto:
• La capa superior de la celda, que
se compone de silicio dopado de
tipo n. En esta capa, hay un
número de electrones libres mayor
que en una capa de silicio puro, de
ahí el nombre del dopaje n,
negativo. El material permanece
eléctricamente neutro, ya que
tanto los átomos de silicio como los
del material dopante son neutros:
pero la red cristalina tiene
globalmente una mayor presencia
de electrones que en una red de
silicio puro.
• La capa inferior de la celda, que se
compone de silicio dopado de
 tipo p. Esta capa tiene por lo tanto la creación tiene lugar en un sitio más
una cantidad media de electrones alejado de la unión, el electrón
libres menor que una capa de (convertido en hueco) mantiene una
silicio puro. Los electrones están gran oportunidad para recombinarse
ligados a la red cristalina que, en antes de llegar a la zona n. Pero la ZCE
consecuencia, es eléctricamente es necesariamente muy delgada, así
neutra, pero presenta huecos, que no es útil dar un gran espesor a la
positivos (p). La conducción célula. Efectivamente, el grosor de la
eléctrica está asegurada por estos capa n es muy pequeño, ya que esta
portadores de carga, que se capa sólo se necesita básicamente
desplazan por todo el material. para crear la ZCE que hace funcionar
la célula. En cambio, el grosor de la
En el momento de la creación de la
capa p es mayor: depende de un
unión pn, los electrones libres de la
compromiso entre la necesidad de
capa n entran instantáneamente en la
minimizar las
capa p y se recombinan con los
recombinaciones electrón-hueco, y
huecos en la región p. Existirá así
por el contrario permitir la captación
durante toda la vida de la unión, una
del mayor número de fotones posible,
carga positiva en la región n a lo largo
para lo que se requiere cierto mínimo
de la unión (porque faltan electrones)
espesor.
y una carga negativa en la región en
p a lo largo de la unión (porque En resumen, una célula fotovoltaica es
los huecos han desaparecido); el el equivalente de un generador de
conjunto forma la «Zona de Carga de energía a la que se ha añadido
Espacio» (ZCE) y existe un campo un diodo. Para lograr una célula solar
eléctrico entre las dos, de n hacia p. práctica, además es preciso añadir
Este campo eléctrico hace de la ZCE contactos eléctricos (que permitan
un diodo, que sólo permite el flujo de extraer la energía generada), una
corriente en una dirección: los capa que proteja la célula pero deje
electrones pueden moverse de la pasar la luz, una
región p a la n, pero no en la dirección capa antireflectante para garantizar
opuesta y por el contrario la correcta absorción de los fotones, y
los huecos no pasan más que de n otros elementos que aumenten la
hacia p. eficiencia de la misma.
En funcionamiento, cuando un fotón
arranca un electrón a la matriz,
creando un electrón libre y un hueco,
bajo el efecto de este campo
eléctrico cada uno va en dirección
opuesta: los electrones se acumulan
en la región n (para convertirse en
polo negativo), mientras que
los huecos se acumulan en la región
dopada p (que se convierte en el polo
positivo). Este fenómeno es más eficaz
en la ZCE, donde casi no hay
portadores de carga (electrones
o huecos), ya que son anulados, o en
la cercanía inmediata a la ZCE:
cuando un fotón crea un par electrón-
hueco, se separaron y es improbable
que encuentren a su opuesto, pero si
 aplicaciones de telecomunicaciones,
se utilizan baterías de
almacenamiento y la instalación
eléctrica se realiza normalmente en
corriente continua (DC). En terrenos
accidentados y montañosos, las
señales de radio y televisión pueden
verse interferidas o reflejadas debido
al terreno ondulado. En estos
emplazamientos, se instalan
transmisores de baja potencia (LPT)
para recibir y retransmitir la señal entre
la población local.

Las células fotovoltaicas también se

utilizan para alimentar sistemas de
comunicaciones de emergencia, por
ejemplo, en los postes de SOS
(Teléfonos de emergencia) en
carreteras, señalización ferroviaria,
balizamiento para protección
aeronáutica, estaciones
meteorológicas o sistemas de
vigilancia de datos ambientales y de
calidad del agua.

Aplicaciones de la energía
solar fotovoltaica
• Telecomunicaciones y
señalización

La energía solar fotovoltaica es ideal

para aplicaciones de
telecomunicaciones, entre las que se
encuentran por ejemplo las centrales
locales de telefonía, antenas de radio
y televisión, estaciones repetidoras de • Sistemas de bombeo
microondas y otros tipos de enlaces de
comunicación electrónicos. Esto es También se emplea la fotovoltaica
debido a que, en la mayoría de las para alimentar instalaciones
de bombeo para sistemas de Componentes de una
riego, agua potable en áreas rurales y
abrevaderos para el ganado, o para planta solar fotovoltaica
sistemas de desalinización de agua.
Una planta solar fotovoltaica cuenta
Los sistemas de bombeo fotovoltaico con distintos elementos que permiten
(al igual que los alimentados su funcionamiento, como son
mediante energía eólica) son muy los paneles fotovoltaicos para la
útiles allí donde no es posible acceder captación de la radiación solar, y
a la red general de electricidad o bien los inversores para la transformación
supone un precio prohibitivo. Su coste de la corriente continua en corriente
es generalmente más económico alterna
debido a sus menores costes de
operación y mantenimiento, y
presentan un menor impacto
ambiental que los sistemas de
bombeo alimentados
mediante motores de combustión
interna, que tienen además una
menor fiabilidad.
Las bombas utilizadas pueden ser
tanto de corriente alterna (AC) como
corriente continua (DC). Normalmente
se emplean motores de corriente
continua para pequeñas y medianas
aplicaciones de hasta 3 kW de
potencia, mientras que para
aplicaciones más grandes se utilizan
Generalmente, un módulo o panel
motores de corriente alterna
fotovoltaico consiste en una
acoplados a un inversor que
asociación de células, encapsulada
transforma para su uso la corriente
en dos capas de EVA (etileno-vinilo-
continua procedente de los paneles
acetato), entre una lámina frontal de
fotovoltaicos. Esto permite
vidrio y una capa posterior de
dimensionar sistemas desde 0,15 kW
un polímero termoplástico (frecuente
hasta más de 55 kW de potencia, que
mente se emplea el tedlar) u otra
pueden ser empleados para
lámina de cristal cuando se desea
abastecer complejos sistemas de
obtener módulos con algún grado de
irrigación o almacenamiento de agua.
transparencia.106 Muy
frecuentemente este conjunto es
enmarcado en una estructura de
aluminio anodizado con el objetivo de
aumentar la resistencia mecánica del
conjunto y facilitar el anclaje del
módulo a las estructuras de
soporte.106
Las células más comúnmente
empleadas en los paneles
fotovoltaicos son de silicio, y se puede
dividir en tres subcategorías:
Las células de silicio
monocristalino están constituidas por
un único cristal de silicio. Este tipo de
células presenta un color azul oscuro
uniforme.
Las célula de silicio policristalino están
constituidas por un conjunto de
cristales de silicio, lo que explica que su
rendimiento sea algo inferior al de las
células monocristalinas.64 Se
caracterizan por un color azul más
intenso.
Las células de silicio amorfo. Son
menos eficientes que las células de
silicio cristalino, pero también menos
costosas. Este tipo de células es, por
ejemplo, el que se emplea en
aplicaciones solares
como relojes o calculadoras.
Inversores
La corriente eléctrica continua que
proporcionan los módulos
fotovoltaicos se puede transformar
en corriente alterna mediante un
aparato electrónico llamado inversor
e inyectar en la red eléctrica (para
venta de energía) o bien en la red
interior (para autoconsumo).
El proceso, simplificado, sería el
siguiente:
• Se genera la energía a bajas
tensiones (380-800 V) y en corriente
continua.
• Se transforma con un inversor en
corriente alterna.
• En plantas de potencia inferior a
100 kW se inyecta la energía
directamente a la red de
distribución en baja tensión (400 V
en trifásico o 230 V en
monofásico).
• Y para potencias superiores a los
100 kW se utiliza
un transformador para elevar la
energía a media tensión (hasta
36 kV) y se inyecta en las redes de
transporte para su posterior
suministro.
En las etapas iniciales del desarrollo de
los inversores fotovoltaicos, los
requisitos de los operadores de las
redes eléctricas a la que se
conectaban solicitaban únicamente
el aporte de energía activa y la
desconexión del inversor de la red si
ésta excedía de unos ciertos límites de
tensión y frecuencia. Con el progresivo
desarrollo de estos equipos y la cada
vez mayor importancia de las redes
eléctricas inteligentes, los inversores
son ya capaces de proveer energía
reactiva e incluso aportar estabilidad
a la red eléctrica.
Seguidores solares
El uso de seguidores a uno o dos ejes
permite aumentar considerablemente
la producción solar, en torno al 30 %
para los primeros y un 6 % adicional
para los segundos, en lugares de
elevada radiación directa.
Los seguidores solares son bastante
comunes en aplicaciones
fotovoltaicas.
Existen de varios tipos:
• En dos ejes: la superficie se resultado de los cálculos teóricos
mantiene siempre perpendicular al aporta ventajas añadidas como:
Sol. • Líneas más descargadas, lo que
• En un eje polar: la superficie gira prolonga la vida útil de los cables.
sobre un eje orientado al sur e • Posibilidad de aumento de
inclinado un ángulo igual a la potencia de la planta sin cambiar
latitud. El giro se ajusta para que la el conductor.
normal a la superficie coincida en • Mejor respuesta a
todo momento con el meridiano posibles cortocircuitos.
terrestre que contiene al Sol. • Mejora del performance ratio (PR)
• En un eje azimutal: la superficie gira de la instalación.
sobre un eje vertical, el ángulo de
la superficie es constante e igual a Plantas de concentración
la latitud. El giro se ajusta para que fotovoltaica
la normal a la superficie coincida
en todo momento con el
meridiano local que contiene al
Sol.
• En un eje horizontal: la superficie
gira en un eje horizontal y
orientado en dirección norte-sur. El
giro se ajusta para que la normal a
la superficie coincida en todo
momento con el meridiano
terrestre que contiene al Sol.
Otro tipo de tecnología en las plantas
fotovoltaicas son las que utilizan una
Cableado tecnología de concentración llamada
CPV por sus siglas en inglés
(Concentrated Photovoltaics) para
maximizar la energía solar recibida por
la instalación, al igual que en
una central térmica solar. Las
instalaciones de concentración
fotovoltaica se sitúan en
emplazamientos de alta irradiación
solar directa, como son los países a
ambas riberas
del Mediterráneo, Australia, Estados
Unidos, China, Sudáfrica, México, etc.
• Es el elemento que transporta la Hasta el año 2006 estas tecnologías
energía eléctrica desde su formaban parte del ámbito de
generación, para su posterior investigación, pero en los últimos años
distribución y transporte. Su se han puesto en marcha instalaciones
dimensionamiento viene de mayor tamaño como la
determinado por el criterio más de ISFOC (Instituto de Sistemas Solares
restrictivo entre la máxima caída Fotovoltaicos de Concentración)
de tensión admisible y en Puertollano (Castilla La Mancha)
la intensidad máxima admisible. con 3 MW suministrando electricidad a
Aumentar las secciones de la red eléctrica.
conductor que se obtienen como
La idea básica de la concentración
fotovoltaica es la sustitución de
material semiconductor por material
reflectante o refractante (más
barato). El grado de concentración
puede alcanzar un factor de 1000 de
tal modo que, dada la pequeña
superficie de célula solar empleada,
se puede utilizar la tecnología más
eficiente (triple unión, por ejemplo).
Por otro lado, el sistema óptico
introduce un factor de pérdidas que
hace recuperar menos radiación que
la fotovoltaica plana. Esto, unido a la
elevada precisión de los sistemas de
seguimiento, constituye la principal
barrera a resolver por la tecnología de
concentración.
Recientemente se ha anunciado el
desarrollo de plantas de grandes
dimensiones (por encima de 1
MW).118 Las plantas de
concentración fotovoltaica utilizan un
seguidor de doble eje para posibilitar
un máximo aprovechamiento del
recurso solar durante todo el día.
Almacenamiento de
energía fotovoltaica
mediante baterías
El almacenamiento de energía se
presenta como un reto importante
para permitir contar con un suministro
continuo de energía, dado que la
energía solar no se puede generar por
la noche. Las baterías recargables se
han usado tradicionalmente para
almacenar el exceso de electricidad
en sistemas aislados. Con la aparición
de los sistemas conectados a red, el
exceso de electricidad puede
transportarse mediante la red
eléctrica a los puntos de consumo.
Cuando la producción de energía
renovable supone una pequeña
fracción de la demanda, otras fuentes
de energía pueden ajustar su
producción de forma apropiada para
prestar un respaldo a la variabilidad
de las fuentes renovables, pero con el
crecimiento de estas últimas, se hace
necesario un control más adecuado
para el equilibrio de la red.
Con el declive de los precios, las
centrales fotovoltaicas comienzan a
disponer de baterías para controlar la
potencia de salida o almacenar el
exceso de energía para que pueda
ser empleado durante las horas en
que las centrales renovables no
pueden generar directamente. Este
tipo de baterías permite estabilizar la
red eléctrica al suavizar los picos de
demanda durante minutos u horas. Se
prevé que en el futuro estas baterías
jugarán un papel importante en la red
eléctrica, ya que pueden ser
cargadas durante los períodos
cuando la generación excede la
demanda y verter dicha energía en la
red cuando la demanda es mayor que
la generación.
Por ejemplo, en Puerto Rico un sistema
con una capacidad de 20 megavatios
durante 15 minutos (5 megavatios
hora) se emplea para estabilizar la
frecuencia de la red en la isla. Otro
sistema de 27 megavatios durante 15
minutos (6,75 megavatios hora) con
baterías de níquel-cadmio fue
instalado en Fairbanks (Alaska) en
2003 para estabilizar la tensión de las
líneas de transmisión.
La mayoría de estos bancos de
baterías se encuentran localizados
junto a las propias plantas
fotovoltaicas. Los mayores sistemas en
Estados Unidos incluyen la batería de
31,5 MW en la planta Grand Ridge
Power en Illinois, y la batería de
31,5 MW en Beech Ridge, Virginia.
Entre los proyectos más destacados se
sitúan el sistema de 400 MWh (100 MW
durante cuatro horas) del
proyecto Southern California Edison y
un proyecto de 52 MWh en Kauai
(Hawái), que permite desplazar por
completo la producción de una
planta de 13MW para su uso tras la
puesta del sol. Otros proyectos se
sitúan en Fairbanks (40 MW para 7
minutos mediante baterías de níquel-
cadmio) y en Notrees (Texas) (36 MW
para 40 minutos usando baterías de
plomo-ácido).
En 2015, se instaló un total de 221 MW
con almacenamiento de baterías en
Estados Unidos, y se estima que la
potencia total de este tipo de sistemas
crezca hasta los 1,7 GW en 2020. La
mayoría instalada por las propias
compañías mayoristas del mercado
estadounidense.
Emisiones de gases de
efecto invernadero
Las emisiones de gases de efecto
invernadero a lo largo del ciclo de
vida para la fotovoltaica son cercanas
a los 46 g/kWh, pudiendo reducirse
incluso hasta 15 g/kWh en un futuro
próximo.En comparación, una planta
de gas de ciclo combinado emite
entre 400-599 g/kWh, una planta de
gasoil 893 g/kWh, una planta de
carbón 915-994 g/kWh o con
tecnología de captura de carbono
unos 200 g/kWh (excluyendo las
emisiones durante la extracción y el
transporte de carbón), y una planta
de energía geotérmica de alta
temperatura, entre 91-122 g/kWh. La
intensidad de las emisiones para el
ciclo de vida de la energía
hidráulica, eólica y la energía
nuclear es menor que la de la energía
fotovoltaica, según los datos
publicados por el IPCC en 2011.
Al igual que todas las fuentes de
energía cuyas emisiones dependen
principalmente de las fases de
construcción y transporte, la transición
hacia una economía de bajo
carbono podría reducir aún más las
emisiones de dióxido de
carbono durante la fabricación de los
dispositivos solares.
Un sistema fotovoltaico de 1 kW de
potencia ahorra la combustión de
aproximadamente 77 kg (170 libras)
de carbón, evita la emisión a
la atmósfera de unos 136 kg (300
libras) de dióxido de carbono, y ahorra
mensualmente el uso de unos 400 litros
(105 galones) de agua.
SISTEMA HÍBRIDO ISLA
ISABEL
Sistema de generación de energía
eléctrica (planta fotovoltaica + planta
térmica dual) y mejoramiento del
sistema de distribución. Proyecto de
Cooperación Alemana
PRODUCTO/SERVICIO: Sistema Hibrido
(planta fotovoltaica 0.92 MWp +
planta térmica dual 1.62 MW
contenerizada) Sistema de
Almacenamiento de energía (660 kW -
333 kWh de almacenamiento)
Subestación Eléctrica contenerizada.
Sistema de Control contenerizado.
LÍNEA BASE: El sistema eléctrico de
Isabela cuenta con
aproximadamente 900 abonados, es
el tercero en tamaño después de los
sistemas de Santa Cruz y San Cristóbal
respectivamente. La generación de
electricidad es exclusivamente a
través de generadores térmicos diésel,
los mismos que han superado las 40
000 horas de operación. La demanda
de energía eléctrica en Isabela
actualmente bordea los 600 kW, bajo
este escenario y debido a la falta de
oferta de energía eléctrica en el año
2010, se generaron algunos problemas
en cuanto a la operación del sistema
eléctrico de Isabela, recurriendo en
algunos casos a racionamientos de
energía. Dentro del marco de la
Cooperación Financiera oficial entre
Alemania y Ecuador el Gobierno de la
República Federal de Alemania a
través del Banco Alemán de Desarrollo
KfW, otorga asistencia financiera para
el proyecto de energía renovable
"Proyecto Galápagos" (2001 66 74)
cuya entidad ejecutora es el MEER.
Este Proyecto abarca medidas
destinadas al uso de la energía solar, el
mejoramiento, la rehabilitación y
reemplazo de los sistemas actuales de
almacenamiento de diésel por
biocombustible y los sistemas de
operación existentes. Asimismo, se
pretende contribuir a la conservación
del ecosistema de las Islas Galápagos.
Construcción de un sistema híbrido
solar-térmico mediante la
implementación un parque
fotovoltaico de 1 000 kVA (1 150 MWp)
con un sistema de almacenamiento
de 900 kVA y una central térmica dual
(diésel-aceite de piñón) de 1 530 kVA
(1 230 kW). 1. Reducción del consumo
de diésel empleado para generación
eléctrica 2. Renovación y adaptación
del sistema Eléctrico 3. Creación de
capacidades locales en el manejo y
operación de sistemas de energía
renovable
Este proyecto tiene por objetivo el
introducir fuentes renovables de
energía para la generación de
electricidad a través del
aprovechamiento de la irradiación
solar y del uso de biocombustibles.
Cambiando así la actual estructura de
generación eléctrica en Isabela que
se basa en combustibles fósiles a un
sistema híbrido con varias fuentes de
energía primaria.
Para conseguir este objetivo el
proyecto implementará una planta
fotovoltaica de 922 kWp, junto con un
sistema de almacenamiento de
energía en baterías que podrá
entregar hasta 660 kW y una central
térmica con generadores duales con
potencia combinada de 1625 kW.
Este proyecto permitirá un cambio
completo de la infraestructura de
generación, transformado y
modernizando la actual central a las
afueras de Puerto Villamil.
La construcción del "Sistema Híbrido
Isla Isabela" se materializó por los
acuerdos de financiamiento no
reembolsables que el Gobierno de
Alemania impulsa por intermedio del
Banco Alemán de Desarrollo (KFW)
con el Gobierno del Ecuador. La
infraestructura alcanza un costo de
construcción de 14 millones de
dólares.
Los componentes que destacan en el
sistema híbrido son: instalación de un
sistema fotovoltaico de 0,92 MWp
(Megavatios pico), una nueva
infraestructura térmica dual que utiliza
biocombustible, que reemplaza a los
grupos generadores a diésel
existentes, con generadores duales de
1650 kW (Kilovatio) y una subestación
eléctrica.
De igual manera, el sistema híbrido
tendrá una capacidad instalada de
2,54 MW y generará alrededor de 5.3
GWh al año, lo cual evitará la emisión
1.400 toneladas al año de CO2,
contribuyendo a la iniciativa "Cero
Combustibles Fósiles para Galápagos",
que busca erradicar el uso de los
combustibles derivados del petróleo
en las islas.
Para luchar contra el cambio
climático, varios países están optando
por minimizar las emisiones de CO2.
Una de las soluciones es implementar
el sistema híbrido de energía el cual
ayuda a reducir el impacto
medioambiental.
La Isla Isabela cuenta con este nuevo
sistema de energía renovable y limpia
para sus 2.300 habitantes; la cual
ayuda a manejar la demanda
energética actual y futura, al
reemplazar la generación térmica con Beneficios Cualitativos Reducción del
un proyecto amigable con el consumo de combustible fósil para
ambiente. generación de energía eléctrica.
La radiación del sol y los Mejoramiento de la confiabilidad y
biocombustibles son fuentes calidad del suministro de energía
renovables que generan energía para eléctrica. Reducción del costo de
este nuevo sistema. El método cuenta generación eléctrica (térmico diésel)
con baterías para localizaciones
aisladas y con grupo electrógeno de Localización
respaldo, el cual funciona cuando la
energía obtenida no sea suficiente.
Este sistema está pensado para
implementarlo en localizaciones con
problemas de red eléctrica, ausencia
de esta o cortes frecuentes. Además
evitará el consumo de 250.000 galones
de diésel al año y la emisión de 1.400
toneladas de CO2 al ambiente.
El Sistema Híbrido implementado en
esta isla del archipiélago de
Galápagos es el primer sistema de
energía local de su tipo, creado para
operar con emisiones de carbono.
Para lograr este proyecto se utilizó una
planta fotovoltaica de 922 kWp, un
sistema de almacenamiento de
energía en baterías que logra 660 kW y
una central térmica con generadores
duales que tienen una potencia
combinada de 1625 kW.
Este proyecto contó con la
colaboración del Programa de las
Naciones Unidas para el Desarrollo, la
Cooperación Alemana GIZ, empresas
eléctricas del G8, los Gobiernos de Sistema eléctrico
Corea y Japón. El sistema eléctrico de la isla consiste
Esta no es el primera vez que Ecuador en un bloque de generación de
implementa proyectos para generar grupos diésel que alimenta a una red
energía renovable limpia. En los últimos de distribución en 13,2 kV, la cual
años pusieron en marcha dos parques distribuye la energía a los puntos de
eólicos en las islas Santa Cruz y San consumo distribuidos a lo largo de la
Cristóbal, consiguiendo electricidad a isla. Los grupos generadores se
sus 23.000 habitantes. También componen de los siguientes equipos.
ubicaron dos centrales fotovoltaicas
con panelas que producen energía
eléctrica constantemente.
Los dos grupos de Caterpillar están
conectados en paralelo a una barra
de 240 V en corriente trifásica a 60Hz,
esta a su vez se conecta a un
transformador Triángulo Estrella de 500
kVA para elevar la tensión desde 240 V
hasta los 13,2 kV de distribución de la
red.

El grupo Cummins se conecta a otra

barra independiente de 240 V en
corriente trifásica a 60Hz, esta a su vez
se conecta a un transformador
Triangulo-Estrella de 400 kVA para
elevar la tensión desde 240 V hasta los
13,2 kV de distribución de la red.
 realizado por LAHMEYER
INTERNATIONAL en base al Catastro de
Elecgalapagos 2010, los datos
obtenidos estiman un consumo anual
de 2.475 MWh/año, tal como se
muestra en la siguiente figura:

Todos los grupos comparten un mismo

embarrado en 13,2 kV desde el que
suministran la energía necesaria a
toda la red de distribución de la isla.

Recurso solar en la zona

En primer lugar, procedemos a la
estimación del recurso solar disponible
en la zona:

Perfil de consumo de la isla

Consumo mensual
El perfil de consumos de Isla Isabel se
obtiene a partir de datos publicados
por la Empresa Eléctrica Provincial
Galápagos (Elecgalapagos) y consumo horario de uno de los
CONELEC4 (Agencia de Regulación y
Control de Electricidad) del Ministerio
de Electricidad y Energía Renovable
de Ecuador, así como de informes y
estudios realizados por la empresa
consultora LAHMEYER
INTERNACIONAL. En lo referente a
consumos mensuales solo se han
obtenidos datos del año de 2010 de un
informe de consumos de la isla Isabela
Consumo Horario
De Elecgalapagos se ha podido
obtener un único perfil detallado del
transformadores de 50 kVA de la Isla
Isabela este se puede considerar
representativo para la curva de
consumo horaria de la isla, por lo
tanto, este día se empleará como
base y representará de ahora en
adelante una curva tipo de consumo
de la Isla Isabela extrapolable para la
realización de los cálculos y
simulaciones. La curva horaria
correspondiente al transformador de
50kVA que opera en la Isla Isabela es
la siguiente:
Como se puede observar, los picos de
consumo se obtienen entre las 13:30 y
las 16:30, y otro ente las 20:00 y las
22:00. Durante la madrugada desde la
1:00 hasta las 7:00 se observa el
consumo mínimo. La suma total de
energía consumida para este día y
este transformador de 50kVA, es de
698 kWh
SISTEMA HÍBRIDO ISLA FLOREANA
Con una extensión de alrededor de
173 km2 , la isla Floreana es una de las
islas más pequeñas del Archipiélago
de Galápagos y la menos poblada;
actualmente su población es cercana
a los 200 habitantes. Debido
principalmente a las actividades
turísticas que se desarrollan en las islas
Galápagos, los últimos años la
demanda eléctrica en cada una de 1
Las semillas de Piñón (lat. jatropha
curcas) contienen un aceite no
comestible, que se puede utilizar
directamente para aprovisionar
motores de combustión. En Ecuador el
árbol de Piñón es utilizado como cerca
viva en varios lugares del litoral. las islas
habitadas (Santa Cruz, San Cristóbal,
Isabela y Floreana), ha tenido un
crecimiento acelerado a tasas de
alrededor del 10% anual. En el caso
particular de isla Floreana, de acuerdo
con las tasas de crecimiento de la
demanda, se espera que en el año
2018 la demanda pico de la isla esté
en el orden de 60 kW. Actualmente la
demanda pico bordea los 45Kw
En el caso específico del proyecto
Sistema Híbrido Floreana, se cuenta
con dos generadores térmicos y una
planta fotovoltaica pero que
actualmente no están funcionando
de manera conjunta ni optimizada. La
hibridación del sistema se realizará con
la introducción de inversores
formadores de red que estarán a
cargo de administrar la red, controlar
la generación/despacho de energía
de acuerdo a la demanda y el recurso
disponible. Las especificaciones
generales del sistema híbrido que se
prevé tener se pueden identificar en la
siguiente tabla:
Con estos antecedentes, la
arquitectura del sistema híbrido
térmico-fotovoltaico está concebida
para maximizar la reducción del
consumo de combustible, mediante el
mayor aprovechamiento de la
energía solar fotovoltaica,
considerando para ello la operación
del sistema sin la participación de los
grupos generadores duales (aceite de
piñón-diésel) durante las horas del día
cuando existe mayor radiación solar
El sistema de almacenamiento, será el
encargado de almacenar el exceso
de energía que la planta fotovoltaica
produzca durante el día, para
suministrarla en horas de la noche. La
energía almacenada será la
necesaria para evitar el arranque del
segundo grupo térmico durante la
hora punta (demanda pico). Sin
embargo, dependiendo de la
modalidad de operación, el tamaño
del banco de baterías varía. A
continuación, una breve explicación
de los tres escenarios de operación
que serán simulados y analizados en
este trabajo:
a) Generación térmica 100%: esta
modalidad constituye la opción en el
caso de no haber participación de
energía solar alguna. Representa la
línea base y el consumo real de
combustible (diesel o aceite de piñón)
que debería tener la isla, en el caso de
que el sistema de generación opere
únicamente con una planta térmica
diésel. Cabe indicar que actualmente
el sistema opera en base a este
esquema.
b) Diesel-off: con el fin de maximizar el
ahorro de combustible se restringe la
operación de los generadores
térmicos durante el día, entre 8h00-
16h00 considerando que los altos
índices de radiación solar en la isla y la
baja demanda durante ese periodo
permitirá el abastecimiento continuo
de energía eléctrica a través del
sistema de generación fotovoltaico.
Las baterías se requieren solo para
cubrir faltas eventuales de energía
durante periodos de baja radiación
solar. Los generadores térmicos
trabajan a la potencia demandada
durante las horas de la noche, ver en
la Figura 2 [4].
c) Peak shaving: el objetivo de esta
modalidad de operación, es
almacenar en el banco de baterías
parte del excedente de generación
fotovoltaica del día para ser usado por
la noche durante las horas pico. Se
dimensiona el banco de baterías para
reducir la operación de los
generadores térmicos por la noche y
de esta manera se pueda evitar el
arranque de un tercer generador
durante el periodo pico
 por fallas 138 en el anterior sistema de
generación, así como por la falta de
combustible para la operación de los
mismos. Con esta consideración los
índices de crecimiento de la
demanda registrados varían entre -
5.68% (cuando hay falta de
combustible) a 162% (cuando es
liberada la demanda reprimida de la
isla). En el caso del consumo de
DEMANDA ELÉCTRICA DE ISLA combustible para generación
FLOREANA eléctrica, en el año 2011 se
Actualmente en la isla Floreana, el consumieron 17 621 galones de diésel
100% de la energía eléctrica de Puerto y 2 964 galones de aceite de piñón , en
la Figura 6 [1]
Velasco Ibarra, es producida a través
de la operación de equipos térmicos
duales. Al 2012, la isla Floreana tiene
una demanda máxima de potencia
pico de alrededor de 45 kW, misma
que se presenta entre los meses de
enero a mayo, en la Figura 4, y que
está relacionada principalmente con
el aumento de la temperatura, la cual
es ocasionada por la temporada
invernal (uso de ventiladores y A/C)

Debido al cambio estacional invierno-

verano, el perfil de variación
estacional de la potencia pico varía
desde -15% hasta +20% con respecto a
la media de potencia pico anual. Los
meses con mayor demanda son
marzo, abril y mayo. En el caso de los
meses de agosto a octubre, se
presenta el periodo con menor
demanda, en la Figura 4. Debido a la
reducida presencia de industria y
comercio, la curva de carga diaria es
similar para todos los días de la
semana, donde el intervalo pico de
demanda es entre 18h00 a 22h00,
siendo el máximo a las 19h00

Con respecto a la tasa de crecimiento

anual de la demanda de los últimos 5
años, la isla Floreana ha presentado
algunos inconvenientes en cuanto al
abastecimiento de energía eléctrica,
Como dato importante, en la Tabla 2,
se puede observar las proyecciones
de demanda para la isla de acuerdo
a las tasas de crecimiento analizadas
correspondiente a los escenarios
máximo y promedio respectivamente.
RECURSO SOLAR
En la Figura 7, se pueden observar los
valores de insolación global y las horas
de sol pico mensual de acuerdo a
mediciones de recurso solar realizadas
en la ciudad de Puerto Velasco Ibarra
- Isla Floreana. Es importante señalar
que los meses de mayor recurso solar
enero-mayo, corresponden a los
meses en donde se presenta la mayor
demanda de energía eléctrica.
ACEITE DE PIÑÓN
Como consecuencia del alto costo de
los combustibles fósiles y el impacto
ambiental que estos ocasionan, en los
últimos años alrededor del mundo se
han realizado estudios con respecto a
la utilización de nuevos tipos de
combustibles ambientalmente
amigables. En este sentido, el aceite
piñón brinda una gran expectativa
como un nuevo tipo de combustible. El
piñón conocido por su nombre
científico como jatropha curcas,
presenta características físicas y
químicas entre las que sobresalen su
poder calórico inferior entre 36-39
MJ/kg (Diesel: 45,10 MJ/kg). Con este
antecedente y debido a los incidentes
ambientales que se generan por el
transporte de combustibles fósiles al
Archipiélago de Galápagos, a través
del Ministerio de Electricidad y Energía
Renovable, en el año 2008 se
esquematizó el proyecto “Piñón
Galápagos”, mismo que en su primera
etapa contempló el cultivo,
producción y extracción de este
aceite (Prov. de Manabí), para
abastecer en un inicio la demanda del
sistema de generación eléctrica de
isla Floreana y en un futuro a la isla
Isabela. Adicionalmente al trabajo
agrícola, dentro del proyecto se
realizó la dualización3 de los nuevos
equipos térmicos que se instalaron en
el año 2010 en Puerto Velasco Ibarra
(Floreana), para que puedan operar
tanto con aceite de piñón como con
diesel. La operación de los
generadores de la Isla Floreana con
100% aceite de Jatropha ha sido
exitosa y sin mayores inconvenientes
[6]. Desde el inicio de operación del
sistema térmico dual (2011) hasta la
fecha se han generado cerca de
100 000 kWh.
 DATOS DE ENTRADA PARA EL DISEÑO
DEL SISTEMA

El software HOMER v2.86, es utilizado

ampliamente a nivel mundial para
optimizar y simular el comportamiento
de sistemas híbridos que pueden tener
sistemas de generación, fotovoltaico,
hidroeléctrico, de biomasa, eólico,
térmico, etc. Para la utilización de este
software, se debe esquematizar el
sistema híbrido considerando los
sistemas de generación, sistemas de
almacenamiento de energía y la
demanda energética del sistema, en
la Figura 8. Para este proyecto, los
datos de entrada y condiciones
introducidas han sido definidos a partir
de datos recopilados por
ELEGALÁPAGOS y otros estudios
realizados en el Archipiélago.

En la Tabla 3, se muestran los

parámetros y condiciones de
operación de los tres esquemas del
sistema híbrido Floreana. Para la
simulación de los distintos esquemas
de operación del sistema híbrido
Floreana, se realizó implementando el
modo de simulación time-steps, el cual
permite definir distintos intervalos de
simulación. Para este proyecto se
definió un intervalo de una hora por un Dentro de las simulaciones se ha
periodo de un año para cada uno de tomado en cuenta la variación
los tres escenarios de operación estacional ver la Figura 4, y la curva de
planteados. demanda de verano e invierno en la
Figura 5. Adicionalmente se ha
considerado las variaciones de
radiación solar, en la Figura 7, e
inclusive las variabilidades en la
demanda de la isla ±5%. La curva de
eficiencia de los generadores al
operar con aceite de piñón ha sido
establecida mediante los datos de
operación recogidos del Proyecto
Piñón Galápagos en su fase 1
desarrollada en isla Floreana, ver en la
Figura 9. [6]

En la Figura 10 se muestran las

participaciones de la energía
producida de los sistemas: térmico y
solar fotovoltaico en los tres tipos de
esquemas planteados. Se puede
observar claramente que el esquema
con mayor aporte de recurso solar
(11,78%) es el sistema peak shaving

RESULTADOS

Los resultados de la simulación se

presentan a continuación, en la Tabla
4 con un enfoque en las horas de
operación de los generadores, el
consumo de aceite de piñón y el costo
del combustible empleado para cada
uno de los tres esquemas de
operación planteados. De acuerdo a
estos datos se puede concluir que el Para el análisis del costo nivelado de
modo de operación del sistema energía se consideraron los
híbrido que menor costo de operación parámetros que se muestran en la
tiene desde la perspectiva de Tabla 5.
consumo de combustible es peak
shaving. Para la valoración de los
costos de operación del sistema, se
consideró para el diésel un costo de 5
USD/ galón (costo real en Galápagos)
y para el aceite de piñón un costo
estimado y aún no definido de 3,50
USD/galón
 Conclusiones y recomendaciones

Se observa con el estudio de

investigación como las centrales
hibridas aprovechan la energía del sol
por medio de paneles solares y el
estudio de estructura de cada
componente.

Bibliografias:

http://www.elecgalapagos.com.ec/newsite/e
nergia-renovable/

En la Figura 11 se puede observar que https://www.recursosyenergia.gob.ec/wp-

el menor costo nivelado de energía de content/uploads/2019/08/gpr-Hibrido-
los 5 años de operación del sistema, Isabela.pdf
considerando los tres esquemas
https://es.wikipedia.org/wiki/Energ%C3%ADa
planteados se presenta en la
_solar_fotovoltaica#Emisiones_de_gases_de_
configuración de Diesel-off, con un
efecto_invernadero
valor de $ 0,39/kWh. Es necesario
señalar que en el caso del sistema de https://www.globalelectricity.org/content/up
línea base, en el que se contemplaba loads/Galapagos-Phase-II-feasibility-study-
la configuración de un sistema SPANISH.pdf
únicamente abastecido a través de
ELECGALÁPAGOS, «Registro de Operación y
una planta térmica, el costo nivelado
Consumo de Combustible para la Isla
de energía es de $ 0,57/kWh. Sin
Floreana». jul-2012.
embargo este esquema, presenta los
costos de operación y mantenimiento (García)
más altos debido a la dependencia
del abastecimiento de combustible
fósil. No se consideran los costos de
transporte que conlleva el
abastecimiento de combustible en isla
Floreana. En el caso del esquema
peak shaving, los costos de inversión
son los más altos, esto debido a la
capacidad del componente del
sistema de almacenamiento de
energía (288kWh).
