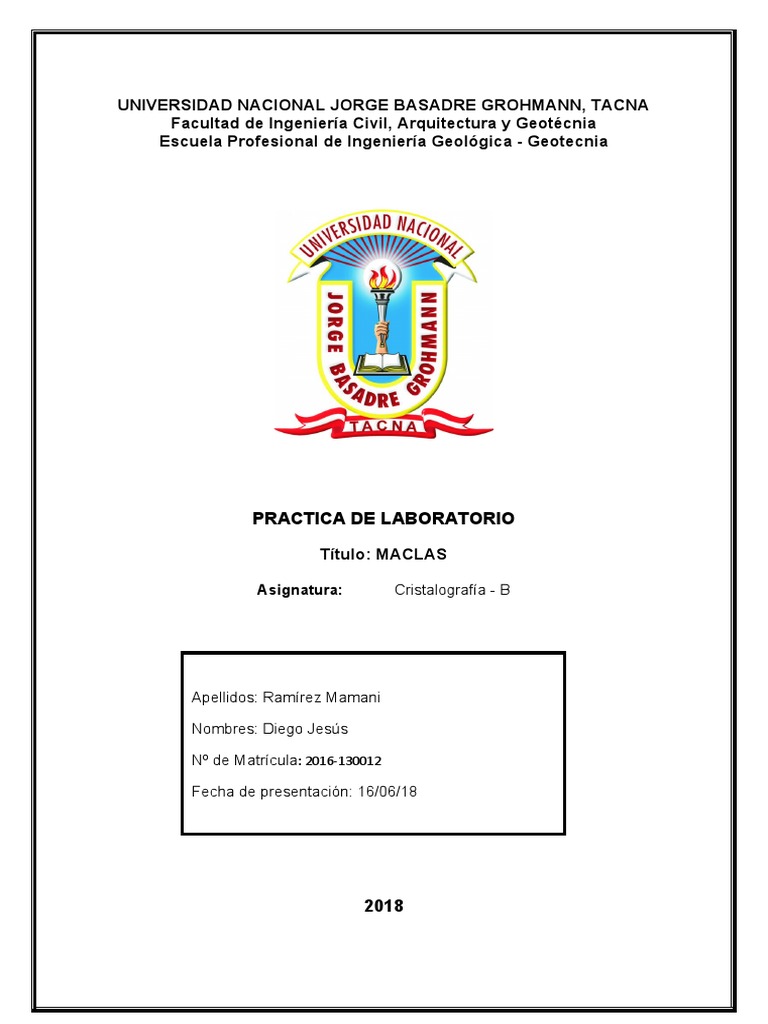

UNIVERSIDAD NACIONAL JORGE BASADRE GROHMANN, TACNA

Facultad de Ingeniería Civil, Arquitectura y Geotécnia

Escuela Profesional de Ingeniería Geológica - Geotecnia

PRACTICA DE LABORATORIO

Título: MACLAS

Asignatura: Cristalografía - B

Apellidos: Ramírez Mamani

Nombres: Diego Jesús

Nº de Matrícula: 2016-130012

Fecha de presentación: 16/06/18

2018
 MACLAS O CRISTALES GEMELOS
Una macla es un intercrecimiento simétrico de dos (o más) cristales de la misma sustancia.
Tales intercrecimientos cristalográficos se denominan cristales maclados. Los dos o más
individuos del agregado gemelar o macla están relacionadas por un elemento de simetría que
está ausente en el cristal original (no gemelar). Generalmente las maclas que son más fáciles de
reconocer en muestras manuales son maclas de contacto o maclas de penetración.

ORIGEN
Los diversos mecanismos de formación de las maclas han sido tratados por M.J.Buerger, (1945)
en función de las maclas de crecimiento, maclas de transformación y maclas de deslizamiento(o
de deformación) Las maclas de crecimiento son el resultado de un emplazamiento de átomos o
iones sobre la parte exterior de un cristal en crecimiento de tal forma que la distribución regular
de la estructura del cristal original (y por lo tanto de su red) se ve interrumpida. La macla de
crecimiento refleja accidentes que tienen lugar durante el crecimiento libre (errores de
nucleación) y puede considerarse como macla primitiva. Las maclas de transformación se
presentan en los cristales después de su formación y representan un maclado secundario. La
macla de deslizamiento (o de deformación) tiene lugar cuando una sustancia cristalina se
deforma por aplicación de una tensión mecánica.

ELEMENTOS DE LA MACLA:
 Reflexión por un plano especular (plano de macla)
 Rotación alrededor de una dirección cristalina común a ambas (eje de macla)
 Inversión respecto de un punto (centro de macla)

LEYES DE MACLAMIENTO.-
Las maclas se definen por su ley de macla, la cual indica si hay un centro, un eje o un plano
de macla.

 El plano de macla es siempre paralelo a una cara posible de un cristal, pero nunca lo
es a un plano de simetría.
 Proporciona la orientación cristalográfica del eje o plano.
 El eje de macla es un eje zona o una dirección perpendicular a un posible plano
reticular, pero nunca puede ser un eje de simetría par (2, 4 o 6) si la rotación
considerada es de 180º.

Ley de Microlina(Sistema triclínico).-

Los feldespatos son los mejores ejemplos de maclas en el sistema triclínico.

Están casi siempre maclados según la ley de albita, con el segundo pinacoide {010} como
plano de macla.
Otro importante tipo de macla en los feldespatos triclínicos es la ley de periclino, con el eje
de macla {010}. Cuando como ocurre con el microclino, las maclas de albita y periclino
están íntimamente mezcladas y solo por medio de un microscopio puede verse el diagrama
típico de entramado.

Ley Carlsbad, ley baveno, ley Manebach(Sistema monoclínico).-

En el sistema monoclínico, las maclas según un pinacoide {100} y {001} son las más
corrientes, como ser la macla de yeso con el primer pinacoide {100} como plano de macla.

La ortosa forma también una macla de penetración de acuerdo con la ley de Carlsbad, en la
cual el eje cristalográfico c es el eje de macla y los integrantes se unen por una superficie
irregular, aproximadamente paralela a {010}.
También existe la macla de Manebach de la ortosa, en la cual el pinacoide básico
{001} es el plano de macla.La macla de Baveno se encuentra también en la ortosa, donde el
plano de macla es paralelo a una cara del prisma de primera especie.

Sistema Rómbico

En el sistema rómbico, el plano de macla es frecuentemente paralelo a una cara del prisma.

La macla de contacto del aragonito, macla cíclica del mismo mineral y en sección
transversal la macla cíclica de la cerusita.
Sistema tetragonal.-
El tipo de macla más común en el sistema tetragonal tiene {011} como plano de macla.
Cristales de casiterita y rutilo, maclados según está ley, son comunes.

Ley de Brasil, Japón y Delfinado (Sistema Trigonal).-

El plano de macla de la calcita puede ser {0001}, con el eje c como eje de macla o puede ser
el romboedro positivo {10-11}. Pero el maclado en el romboedro negativo
{01-12}, es más corriente y puede originar maclas de contacto o maclas
polisintéticas como resultado de la presión.
En la clase trapezoédrica trigonal, el cuarzo nos muestra diversos tipos de maclas:

La ley de Brasil del tipo de penetración, cuyo plano de macla es perpendicular al eje
cristalográfico a. También está la macla de Delfinado del tipo de penetración, con el eje c como
eje de macla y están compuestas por dos individuos derechos o izquierdos.

Y también la ley de Japón con el plano de macla {11-22}.

Ley de la Espinela(Sistema cúbico).-
En la clase hexaquisoctaédrica del sistema cúbico, el eje de macla es un eje ternario y el
plano de macla es paralelo a la cara del octaedro. La figura nos muestra un octaedro con
el plano bb como posible plano de macla y un octaedro maclado según ésta ley, formado
una macla de contacto. Este tipo de macla es común en el espinelo y de aquí su nombre
de macla de espinelo.

Se observan dos cubos, formando una macla de penetración con el eje ternario de giro
inversión como eje de macla.

CLASES DE MACLAS.-

a) Por su ángulo de rotación

○ MACLA DE MANNEBACH.-
Un mineral ha girado 180° respecto al otro. Ejm. Macla de la Ortoclasa,
Ortosa, Sanidina y Microclina.

MICROCLINA

○ MACLA DE BAVENO.-

El plano de macla es paralelo a una cara de prisma de primera especie.

Se encuentra en la Ortoclasa.

ORTOCLASA
 ○ MACLA DE CARLSBAD.-
Un mineral ha girado 180° respecto al otro y ha existido compenetración.

ORTOCLASA
○ MACLAS POLISINTÉTICAS.-(Feldespatos Plagioclasas).-
Varios minerales donde los pares han girado con respecto a los impares
180°.

ALBITA

b) Por su forma.-
○ MACLAS DE CONTACTO.-
Tienen una superficie de unión definida que separa a dos
cristales.
○ MACLAS DE PENETRACION.-

Están formadas por varios cristales inter-penetrados que tienen una

superficie de unión irregular.

En el sistema tetragonal:

ESTAUROLITA
PLANO DE
MACLA DE
RUTILO
○ MACLAS CÍCLICAS.-
Si los planos de composición sucesivos no son paralelos.

CRISOBERILO

ARAGONITO
○ MACLA PUNTA DE LANZA DEL YESO.-
