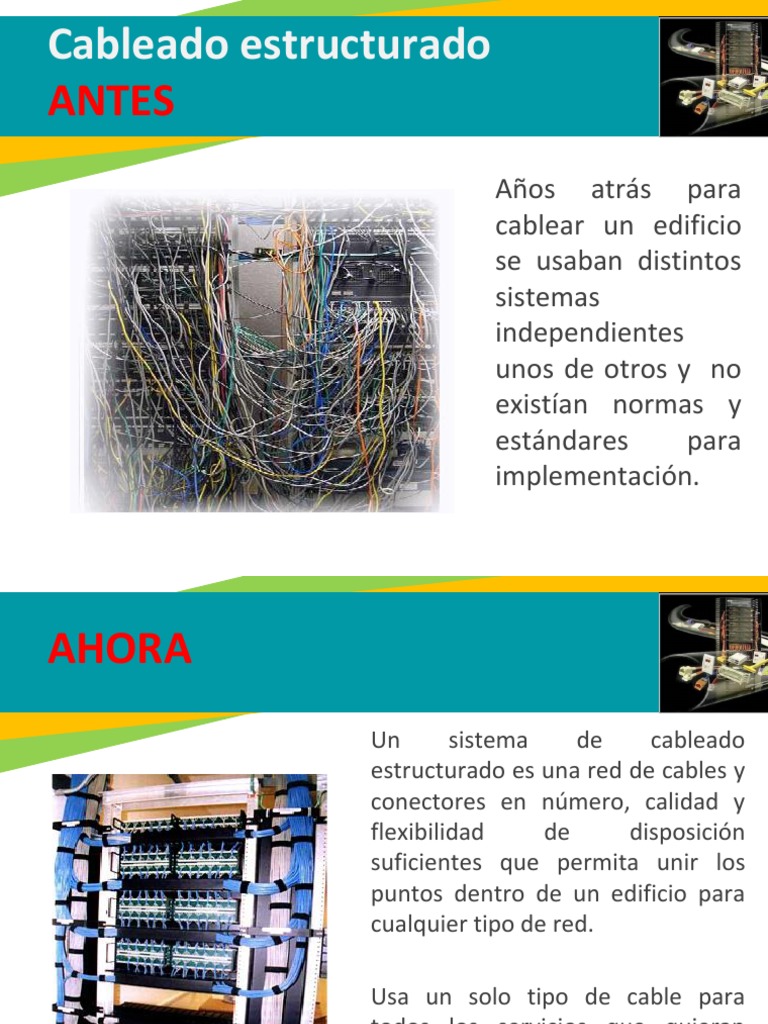

Cableado estructurado

ANTES
Años atrás para
cablear un edificio
se usaban distintos
sistemas
independientes
unos de otros y no
existían normas y
estándares para
implementación.
AHORA
Un sistema de cableado
estructurado es una red de cables y
conectores en número, calidad y
flexibilidad de disposición
suficientes que permita unir los
puntos dentro de un edificio para
cualquier tipo de red.

Usa un solo tipo de cable para

todos los servicios que quieran
prestar y centralizarlo para facilitar
su administración y
mantenimiento.
AHORA

Todos los servicios en el edificio para las transmisiones de voz y

datos se hacen conducir a través de un sistema de cableado en
común.
EL CAMBIO
ALMACENAMIENTO
APLICACIÓN
COMPONENTES – Tarjeta de red

La tarjeta de red,
también conocida
como placa de
red, adaptador de
red o adaptador LAN, es
la periferia que actúa de
interfaz de conexión
entre dispositivos y los
medios de transmisión.
OMPONENTES
Conector RJ45

Plug de 8 contactos,
similar al plug
americano RJ11
utilizado en telefonía,
pero de mas capacidad.
Sirve para transmitir los
datos haciendo
contacto entre el cable
y la tarjeta de red.
COMPONENTES – Patch Cord

Están construidos con cable

UTP de 4 pares flexible
terminado en un plug en
cada punta de modo de
permitir la conexión de los 4
pares en un jack RJ45. A
menudo se proveen de
distintos colores y con un
dispositivo plástico que impide
que se curven en la zona
donde el cable se aplana.
COMPONENTES – Faceplate

Se trata de una pieza plástica

plana que permite insertar los
jacks (Keystone) y de esta
manera queden estables en la
canaleta.
OMPONENTES
Keystone Jack

Se trata de un dispositivo
modular de conexión,
hembra, apto para
conectar plug RJ45, que
permite su inserción en
faceplate y frentes de
patch panels especiales
mediante un sistema de
encastre.
COMPONENTES – Troquel

Es un soporte que sirve

para fijar el face plate en
la canaleta, se debe tener
en cuenta la medida de la
canaleta y el tipo. Existen
sencillos y dobles.
COMPONENTES – Canaleta

Existen plásticas y
metálicas, vienen de
varios tamaños, su
función es proteger y
organizar los cables
que van al cuarto de
telecomunicaciones.
COMPONENTES – Cable UTP

El cable de par trenzado consiste

en ocho hilos de cobre aislados
entre sí, trenzados de dos en
dos, recubiertos por un
material aislante, de esta forma
el par trenzado constituye
un circuito que puede transmitir
datos. Cada uno de estos pares
se identifica mediante un color.
Hay cable no apantallado y cable
apantallado.
COMPONENTES – Tipos de UTP
COMPONENTES – Patch Panel

Esta formado por un

soporte usualmente
metálico y de medidas
compatibles con un rack
de 19”, que sostiene
placas de circuito impreso
sobre las que se montan
los conectores rj45.
COMPONENTES – Rack
Un rack es un soporte metálico destinado a
alojar equipamiento electrónico, informático
y de comunicaciones. Las medidas para la
anchura están normalizadas para que sean
compatibles con equipamiento de distintos
fabricantes. Pueden ser de piso o de pared.
Una unidad rack o simplemente U es una
unidad de medida usada para describir la
altura del equipamiento preparado para ser
montado en un rack de 19 ó 23 pulgadas de
ancho. Una unidad rack equivale a 1,75
pulgadas (4,445 cm) de alto.
COMPONENTES – Fibra Óptica

La fibra óptica es un medio

de transmisión, empleado
habitualmente en redes de
datos y telecomunicaciones
, consiste en un hilo muy
fino de vidrio o materiales
plásticos, por el que se
envían pulsos de luz que
representan los datos a
transmitir.
COMPONENTES – Conectores

El conector es un dispositivo mecánico que hace posible el

correcto enfrentamiento de dos conectores de idéntico o
distinto tipo, siendo su misión, junto con el adaptador, la de
permitir el alineamiento y unión temporal y repetitivo, de
dos o más fibras ópticas entre sí.
HERRAMIENTAS
 Crimpadora de Impacto

Sirve para crimpar el cable UTP en el jack. Posee un

resorte que se puede graduar para dar distintas presiones
de trabajo y sus puntas pueden ser cambiadas para
permitir la conexión de otros blocks,
 Crimpadora (Ponchadora)

Sirve para crimpar el conector RJ45 en los extremos del

cable UTP, al igual ella permite: cortar el cable, pelarlo y
apretar el conector para fijar los hilos flexibles del cable a
los contactos.
 Pela Cables

Permite agilizar notablemente la tarea de pelado de las

chaquetas de los cables UTP, tanto sólidos como flexibles,
así como el emparejado de los pares internos del mismo. No
produce marcado de los cables, como es habitual cuando se
utiliza el alicate o pinza de corte normal.
 Probador de Cables

Ideal para controlar los cableados (no para certificar) por

parte del técnico instalador. De bajo costo y fácil manejo.
Permite detectar fácilmente: cables cortados o en
cortocircuito, cables corridos de posición, piesas invertidas,
etc. Además viene provisto de accesorios para controlar cable
coaxial (BNC) y Patch Cords (RJ45).
Seguridad
 SUB SISTEMAS DEL
CABLEADO ESTRUCTURADO
 Área de trabajo

Se define como la zona donde están los distintos puestos

de trabajo de la red.

Comprende todo lo que se conecta a partir de la roseta de

conexión hasta los propios dispositivos a conectar
(ordenadores e impresoras entre otros).

Para el área de trabajo se estipula que debe tener un área

de 10m2 en promedio según la norma 568C.
SUB SISTEMAS – Área de trabajo
 Cableado Horizontal

El cableado horizontal incorpora el sistema de

cableado que se extiende desde la salida de área
de trabajo de telecomunicaciones (Work Area
Outlet, WAO) hasta el cuarto de
telecomunicaciones.

Este cableado es el que perdurará en una

estructura. Debido a la dificultad para
remplazarlo, es primordial que se consideren todos
los servicios de telecomunicaciones al diseñar el
Subsistema.
 Cableado Horizontal

El cableado horizontal consiste de dos elementos básicos:

•Cable Horizontal y Hardware de Conexión. Proporcionan los

medios para transportar señales de telecomunicaciones entre el
área de trabajo y el cuarto de telecomunicaciones. Estos
componentes son los "contenidos" de las rutas y espacios
horizontales.
•Rutas y Espacios Horizontales. Son utilizados para distribuir y
soportar cable horizontal y conectar hardware entre la salida
del área de trabajo y el cuarto de telecomunicaciones.
SUB SISTEMAS – Cableado
Horizontal

ENLACE CANAL

ENLACE
Cuarto de telecomunicaciones

Un cuarto de telecomunicaciones es el área en un edificio utilizada

para el uso exclusivo de equipo asociado con el sistema de cableado
de telecomunicaciones.

El diseño de cuartos de telecomunicaciones debe considerar, todos

los sistemas de información del edificio tales como televisión por
cable, alarmas, seguridad.

Todo edificio debe contar con al menos un cuarto de

telecomunicaciones por piso.

Se recomienda localizar el cuarto de telecomunicaciones lo más

cerca posible del centro del área a servir.
UB SISTEMAS – Cuarto de
Telecomunicaciones
Cableado Vertical (Backbone)

El propósito es proporcionar interconexiones entre cuartos

de entrada de servicios de edificio, cuartos de equipo y
cuartos de telecomunicaciones.

Incluye la conexión vertical entre pisos en edificios.

Incluye medios de transmisión de puntos principales e

intermedios de conexión.

Usa fibra óptica o cable UTP y topología en estrella o

estrella extendida.
B SISTEMAS – Cableado Vertical

Incluye los cables del "backbone", los mecanismos en los

paneles principales, los latiguillos, los mecanismos que
terminan el cableado vertical en los armarios de distribución
horizontal.
B SISTEMAS – Cableado Vertical

Consideraciones al instalar el backbone

Aplicación
Cable Distancia

Cable UTP 100 Ohmios 800 mts Voz

Cable UTP 100 Ohmios 90 mts Datos

Cable STP 100 Ohmios 90 mts Datos

Cable Monomodo de Fibra Optica de 3000 mts Datos

8,3/125 um
Cable Multimodo de Fibra Optica de 2000 mts Datos
62,5/125 um
 Cuarto de Equipos

Espacio donde residen los equipos de telecomunicaciones

comunes al edificio (PBX, servidores centrales, centrales
de video, etc)

En su diseño se debe prever lugar suficiente para los

equipos actuales y para los futuros crecimientos, el
tamaño mínimo recomendado es de 13.5 m2.

Si un edificio es compartido por varias empresas, el cuarto

puede ser compartido.
B SISTEMAS – Cuarto de Equipos
UB SISTEMAS – Cuarto de Equipos
B SISTEMAS – Cuarto de Equipos
CABLEADO - Amurado
CABLEADO - Empotrado
CABLEADO – Cielo Falso
CABLEADO – Piso Falso
