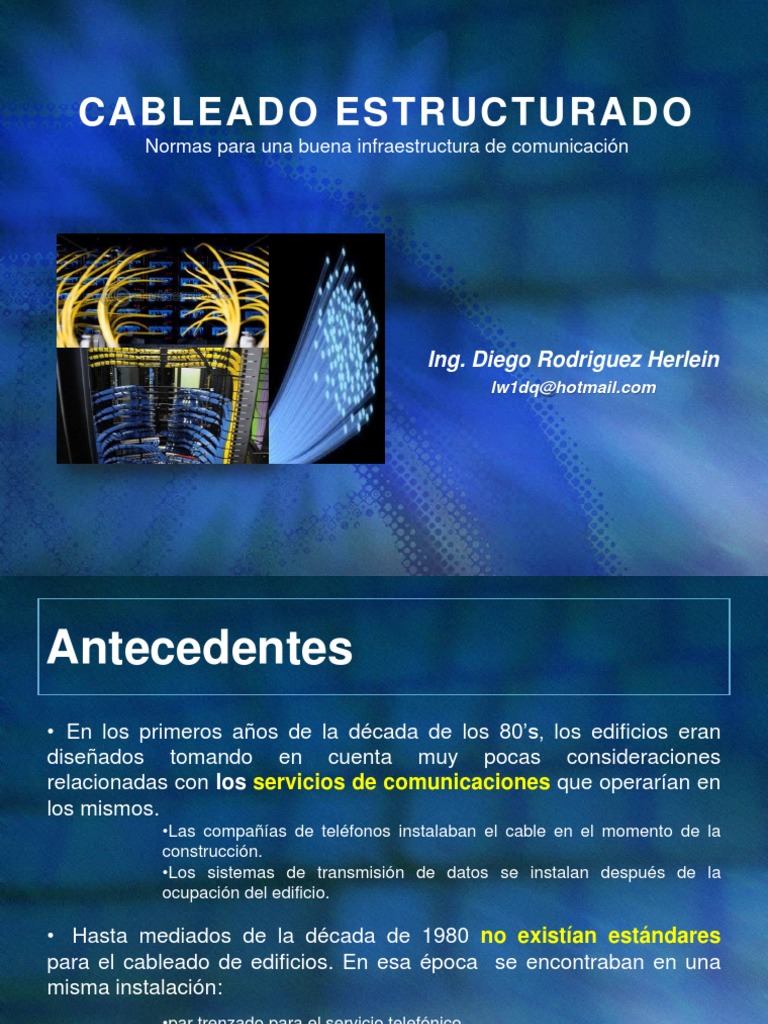

CABLEADO ESTRUCTURADO

Normas para una buena infraestructura de comunicación

Ing. Diego Rodriguez Herlein

lw1dq@hotmail.com
Antecedentes
• En los primeros años de la década de los 80’s, los edificios eran
diseñados tomando en cuenta muy pocas consideraciones
relacionadas con los servicios de comunicaciones que operarían en
los mismos.
•Las compañías de teléfonos instalaban el cable en el momento de la
construcción.
•Los sistemas de transmisión de datos se instalan después de la
ocupación del edificio.

• Hasta mediados de la década de 1980 no existían estándares

para el cableado de edificios. En esa época se encontraban en una
misma instalación:
•par trenzado para el servicio telefónico
•multipar trenzado blindado para las terminales del minicomputador
•coaxial para la naciente red de PCs
•“twin-axial” para las terminales del computador central
•coaxial para el circuito cerrado de vigilancia por TV
Antecedentes
• A inicios de los 80´s apareció la tecnología Ethernet. Se utiliza cable
coaxial de 50. RG – 58.
• Se impulsó la fabricación de NIC’s con jack modular RJ-45 - Aparece
el cable UTP categoría 3.
• A mediados de los 80’s: IBM desarrolla la tecnología Token Ring.
•Se especifica como medio de transmisión un cable blindado trenzado por
pares STP de 2 pares y 150.
•Como alternativa al STP, se introdujo el UTP Cat. 3 para aplicaciones de 4 y
16 Mbps.

• Apareció la necesidad de uniformizar los sistemas a través de los

estándares que permitan la Compatibilidad entre productos ofrecidos
por diferentes fabricantes.
• En 1985 se organizan comités técnicos para desarrollar estándares
para cableado de telecomunicaciones, cuyo trabajo final se presentó el
9 de julio de 1991.
 Consideraciones
• Los edificios son dinámicos
Durante la existencia de un edificio, las remodelaciones son comunes y deben ser tenidas
en cuenta desde el momento del diseño.

• Los sistemas de telecomunicaciones son dinámicos.

Durante la existencia de un edificio, las tecnologías y los equipos de telecomunicaciones
pueden cambiar drásticamente.

• Telecomunicaciones es más que “Voz y Datos”

El concepto de Telecomunicaciones también incorpora otros sistemas tales como control
ambiental, seguridad, audio, televisión, alarmas y sonido.

• Los edificios tienen distintos cableados

Convivencia de cables de varios tipos diferentes, telefónico, coaxial, par trenzado sin
apantallar, con diferente número de conductores, etc..
•Imposibilidad de aprovechar el mismo tipo de cable para equipos diferentes.
•Peligro de interferencias, averías y daños personales, al convivir en muchos casos los cables
de transmisión con los de suministro eléctrico.
•Trazados diversos de los cables a través del edificio (distintas topologías).
•Deficiente o nulo etiquetado del cable, lo que impide su uso para una nueva función incluso
dentro del mismo sistema.
Objetivos
El cableado estructurado tiene el objetivo:

• Integrar en un mismo sistema los servicios de Voz, Datos,

Vídeo, etc.

• Integrar los sistemas de automatización y de control de un

edificio

• Generar una infraestructura flexible de cables que pueda

aceptar y soportar múltiples sistemas de computación y de
comunicación

• Permitir la comunicación virtual con cualquier dispositivo en

cualquier lugar y en cualquier momento
Objetivos (cont.)
• Un plan de cableado bien diseñado puede incluir distintas
soluciones de cableado independientes, utilizando diferentes tipos
de medios e instalados en cada estación de trabajo para
acomodar los requerimientos del funcionamiento del sistema
• El cableado estructurado tiende a estandarizar los sistemas de
transmisión de información al integrar diferentes medios para
soportar todo tipo de tráfico
• Permite realizar el cableado sin conocer de antemano los equipos
de comunicación de datos que lo utilizarán,
• El tendido de los cables es sencillo de administrar
• Las fallas son menores y más fáciles de localizar que en los
sistemas POST (Plain Old Telephone System)
¿Qué es el Cableado Estructurado?
Es el conjunto de elementos pasivos, flexible, genérico e
independiente, que sirve para interconectar equipos activos, de
diferentes o igual tecnología permitiendo la integración de los
diferentes sistemas de control, comunicación y manejo de la
información, sean estos de voz, datos, video, así como equipos de
conmutación y otros sistemas de administración.

En un sistema de cableado estructurado,

cada estación de trabajo se conecta a un
punto central, facilitando la interconexión y
la administración del sistema. Esta
disposición permite la comunicación
virtualmente con cualquier dispositivo, en
cualquier lugar y en cualquier momento.
¿Qué es el Cableado Estructurado?
Definición de Cableado Estructurado

Un sistema de Cableado estructurado o Structured Cabling System

(SCS) es un conjunto de productos de cableado, conectores, y equipos
de comunicación que integran los servicios de voz, data y video en
conjunto con sistema de administración dentro de una edificación tales
como los sistemas de alarmas, seguridad de acceso y sistemas de
energía, etc.

SCS es una metodología, basada en estándares, de diseñar e instalar

un sistema de cableado que integra la transmisión de voz, datos y
vídeo. Un SCS propiamente diseñando e instalado proporciona una
infraestructura de cableado que suministra un desempeño predefinido y
la flexibilidad de acomodar futuros crecimientos por un período
extendido de tiempo
¿Por qué Cableado Estructurado?
• El Cableado Estructurado trata de especificar una “Estructura” o
“Sistema” de cableado que sea:
• Común y a la vez independiente de las aplicaciones
• Documentada (Identificación adecuada)
• Proyectada a largo plazo (> 10 años)
• Menores fallas en la red respecto a un sistema convencional, por lo
tanto se tiene menos tiempos improductivos.
• El 40% de empleados que trabajan en un edificio se mudan cada año
por lo que un sistema de cableado estructurado ofrece la simplicidad de
la interconexión temporal para realizar estas tareas rápidamente, en
vez de necesitar la instalación de cables adicionales.
• El costo inicial de un sistema de cableado estructurado puede resultar
alto, pero este hará ahorrar dinero durante la vida útil del sistema.
• La administración y gestión de la red es mas sencilla.
¿Por qué Cableado Estructurado?
• Solución Segura: El cableado se encuentra instalado de tal manera que los
usuarios del mismo tienen la facilidad de acceso a lo que deben de tener y el resto del
cableado se encuentra perfectamente protegido.
• Solución Durable: Cuando se instala un cableado estructurado se convierte en
parte del edificio, por tanto este tiene que ser igual de funcional que los demás servicios
del edificio.
• Integración de servicios: reúne en una misma infraestructura los servicios de
datos, telefónico, audio y vídeo, seguridad, etc.
• Modularidad: facilita el crecimiento, permite incorporar nuevos o futuros servicios
a la red ya existente, así como modificar la distribución interna sin afectar el nivel de
eficiencia
• Administración: El cableado estructurado se divide en partes manejables que
permiten hacerlo confiable y perfectamente administrable, pudiendo así detectar fallas y
repararlas fácilmente.
• Costos: El costo inicial de un sistema de cableado estructurado puede resultar alto,
pero este hará ahorrar dinero durante la vida útil del sistema.
• Compatibilidad: Cumple con los estándares internacionales de las industrias
Organizaciones de estándares
Existen dos tipos de organizaciones que definen estándares:

• Organizaciones oficiales: está integrado por consultores

independientes, integrantes de departamentos o secretarías de
estado de diferentes países , por ejemplo ITU, ISO, ANSI, IEEE, IETF,
IEC, entre otras

• Consorcios de fabricantes: están integrados por compañías

fabricantes de equipo de comunicaciones o desarrolladores de
software que conjuntamente definen estándares para sus productos
de las telecomunicaciones y redes, por ejemplo ATM Forum, Frame
Relay Forum, Gigabit Ethernet Alliance, ADSL Forum, etc.
Organizaciones de estándares
 Organismos y Normas
• ANSI: American National Standards Institute.
Organización Privada sin fines de lucro fundada en 1918, la cual administra y coordina el
sistema de estandarización voluntaria del sector privado de los Estados Unidos.

• EIA: Electronics Industry Association.

Fundada en 1924. Desarrolla normas y publicaciones sobre las principales áreas técnicas:
los componentes electrónicos, electrónica del consumidor, información electrónica, y
telecomunicaciones.

• TIA: Telecommunications Industry Association.

Fundada en 1985 después del rompimiento del monopolio de AT&T. Desarrolla normas de
cableado industrial voluntario para muchos productos de las telecomunicaciones y tiene más
de 70 normas preestablecidas.

• ISO: International Standards Organization.

Organización no gubernamental creada en 1947 a nivel Mundial, de cuerpos de normas
nacionales, con más de 140 países.

• IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.

Principalmente responsable por las especificaciones de redes de área local como 802.3
Ethernet,802.5 Token Ring, ATM y las normas de Gigabit Ethernet
 Organismos y Normas
El estándar de cableado estructurado TIA / EIA definen la forma de
diseñar, construir y administrar un sistema de cableado que es
estructurado, lo que significa que el sistema está diseñado en bloques
que se integran de una manera jerárquica para crear un sistema de
comunicación unificado.
La norma define el uso de fibra óptica (monomodo y multimodo), cable
STP (par trenzado con blindaje), y UTP (par trenzado sin blindaje).

La Asociación de la Industria de Comunicaciones Computacionales

(CCIA) solicitó que la Asociación de Industrias Electrónicas (EIA)
desarrollara este modelo necesario junto con la Asociación de Industrias
de Telecomunicaciones (TIA).

En julio de 1991 se publicó la primera versión del estándar como EIA/TIA

568, donde se establecen las pautas a seguir para la ejecución del
cableado estructurado.
Organismos y Normas

El Instituto Americano Nacional de Estándares (ANSI),

la Asociación de Industrias de Telecomunicaciones
(TIA) y la Asociación de Industrias Electrónicas (EIA)
publican conjuntamente estándares (ANSI/TIA/EIA) para:
Manufactura, instalación, rendimiento de equipos y
sistemas de telecomunicaciones.

Cada estándar cubre una parte específica del cableado del edificio. Los
estándares establecen el cable, hardware, equipo, diseño y prácticas de
instalación requeridas.
Normas
• TIA/EIA-568A: Cableado de telecomunicaciones en edificios
comerciales (1991) (Cómo instalar el Cableado)

• TIA/EIA-568B: Cableado de telecomunicaciones en edificios

comerciales (extiende a TIA/EIA-568A)
• TIA/EIA-568B.1 - Requisitos generales. Especifica un
sistema de cableado genérico. No especifica marca ni
fabricante. Diseño e Instalación de un sistema de Cableado.
Establece requisitos de desempeño mínimos en Distancias,
Atenuación, Velocidad de Transmisión, Topología,
Configuraciones de conectores modulares, Pruebas y
Diagnóstico de fallas.
• TIA/EIA-568B.2 - Componentes de cableado de Par
Trenzado (100-Ohm)
• TIA/EIA-568B.3 - Componentes de cableado de fibra óptica.
Normas (cont.)
• ANSI/TIA/EIA-569-A: Normas de Recorridos y Espacios de
Telecomunicaciones en Edificios Comerciales (Cómo enrutar el
cableado)
• ANSI/TIA/EIA-570-A: Normas de Infraestructura Residencial de
Telecomunicaciones
• ANSI/TIA/EIA-606-A: Normas de Administración de Infraestructura
de Telecomunicaciones en Edificios Comerciales
• ANSI/TIA/EIA-607: Requerimientos para instalaciones de sistemas
de puesta a tierra de Telecomunicaciones en Edificios Comerciales.
• ANSI/TIA/EIA-758: Norma Cliente-Propietario de cableado de
Planta Externa de Telecomunicaciones.
Normas (cont.)
• ANSI/TIA/EIA TSB-36: Especificaciones adicionales para cables de
Par Trenzado sin blindaje
• ANSI/TIA/EIA TSB-40: Especificaciones adicionales de
Transmisión para Hardware de conexión de cables par trenzado sin
blindaje
• ANSI/TIA/EIA TSB-67: Especificación para las prueba en el campo
del rendimiento de transmisión de sistemas de cableado par
trenzado sin blindaje
• ANSI/TIA/EIA TSB-72: guía para el cableado de fibra óptica
centralizada
• ANSI/EIA 310-D-92: gabinetes, andenes, paneles y equipo
asociado
• NFPA-75: estándar para la protección de equipo de cómputo
electrónico
• NFPA-780: estándar para la instalación de sistemas de protección
contra rayos
ANSI/TIA/EIA-568A

El propósito de la norma EIA/TIA 568A se describe en el documento de la

siguiente forma:

"Esta norma especifica un sistema de cableado de

telecomunicaciones genérico para edificios comerciales
que soportará un ambiente multiproducto y
multifabricante. También proporciona directivas para el
diseño de productos de telecomunicaciones para
empresas comerciales”
ANSI/TIA/EIA-568A (cont.)
El propósito de esta norma es permitir la planeación e
instalación de cableado de edificios comerciales con muy
poco conocimiento de los productos de telecomunicaciones
que serán instalados con posterioridad.

Especificaba los requisitos mínimos de

cableado para telecomunicaciones, la
topología recomendada y los límites de
distancia, las especificaciones sobre el
rendimiento de los aparatos de conexión y
medios, y los conectores y asignaciones de
pin.
 ANSI/TIA/EIA-568B
Para abril del año 2001 se completó la revisión “B” de la norma de
cableado de Telecomunicaciones para edificios comerciales (Comercial
Building telecommunications Cabling Standard).
El estándar TIA/EIA-568-B se divide en tres secciones diferentes:
TIA/EIA-568-B.1 especifica un sistema genérico de cableado para telecomunicaciones
para edificios comerciales que admite un entorno de múltiples proveedores y productos.

TIA/EIA-568-B.1.1 es una enmienda que se aplica al radio de curvatura del cable de

conexión UTP de 4 pares y par trenzado apantallado (ScTP) de 4 pares.

TIA/EIA-568-B.2 especifica los componentes de cableado, transmisión, modelos de

sistemas y los procedimientos de medición necesarios para la verificación del cableado de
par trenzado.

TIA/EIA-568-B.2.1 es una enmienda que especifica los requisitos para el cableado de

Categoría 6.

TIA/EIA-568-B.3 especifica los componentes y requisitos de transmisión para un

sistema de cableado de fibra óptica.
ANSI/TIA/EIA-568-B.1
Requerimientos Generales

Brinda las especificaciones con respecto al sistema de cableado,

entendiendo sistema como la conjunción de sus componentes.

Addendum 1: establece como requisitos mínimos de curvatura, bajo condiciones de no

carga, por ejemplo 6mm (0.25 in) para cable multifilar (para patch cords) de UTP de 4
pares
Addendum 2: Especificaciones de Puesta y Unión a Tierra para Cableado Horizontal de
Par Trenzado Balanceado Apantallado.
Addendum 3: Distancias Soportadas y Atenuación de Canal para Aplicaciones de Fibra
Óptica, Clasificadas por Tipo de Fibra
Addendum 4: Reconocimiento de la Categoría 6 y del Cableado de Fibra Óptica
Multimodo 50/125μm Optimizado para Láser 850nm

RADIOS DE GIRO DEL CABLAEDO HORIZONTAL:

UTP = 4 veces el diámetro del cable

DESTRENZAR LOS PARES

- ½ pulgada para el cable CAT 5e
- 1/8 pulgada para el cable CAT 6
ANSI/TIA/EIA-568-B.2
Componentes de Cableado de Par Trenzado Balanceado

Especifica los requisitos mínimos para componentes reconocidos de par

trenzado balanceado usados en cableados de telecomunicaciones en edificios y
campus (cable, conectores, hardware de conexión, cordones y jumpers)

Addendum 1: especifica los requisitos para pérdida de inserción, NEXT,

ELFEXT, pérdida de retorno, retardo de propagación y sesgo de retardos para
cableado, cables y hardware de conexión
Addendum 4: Requisitos de Confiabilidad de Conexión sin Soldadura para
Hardware de Conexión de Cobre.
 ANSI/TIA/EIA-568-B.2 (Cont.)

Atenuación: Es la pérdida de potencia de una

señal que se propaga a lo largo de un cable,
expresada en decibeles (dB)
NEXT (Diafonía en extremo cercano):
Interferencia de la señal transmitida de un par hacia
otro par en el extremo cercano, expresado en
decibeles (dB)
PSNEXT (Power SumNEXT):Suma de todas las
diafonías “NEXT” de cada par afectados por los
otros tres pares en el extremo emisor, expresado en
decibeles (dB)
ELFEXTEs la diferencia entre FEXT y atenuación (de 1
Atenuación Pérdida de voltaje a lo largo del cable par)
NEXTRuido o interferencia en el extremo cercano (emisor) PSELFEXTEs el efecto de ELFEXT de 2 o más pares
ACREs la diferencia entre NEXT y atenuación (1 par) sobre 1
PSACREfecto deACR de 2 o más pares sobre 1 Retardo Tiempo que se atrasa una señal con respecto a
PSNEXTEs el ruido o Interferencia de 2 o más pares sobre 1 las otras
FEXTRuido o interferencia en el extremo lejano (receptor) Pérdida de retorno Energía reflejada por las diferencias
de impedancia de los componentes instalados
ANSI/TIA/EIA-568-B.3
Norma para Componentes de Cableado de Fibra Óptica

Esta norma especifica los requisitos mínimos para componentes de

fibra óptica usados en cableados de telecomunicaciones en edificios y
campus, tales como cable, conectores, hardware de conexión,
cordones, jumpers

Addendum 1: Especificaciones Adicionales de Desempeño de Transmisión para

Cables de Fibra Óptica de 50/125μm (transmisiones seriales 10 Gb/s hasta 300m
usando láser de 850nm)

Addendum 3: Consideraciones Adicionales para Determinación de Pase o Fallo para

Pérdida de Inserción y Pérdida de Retorno).
ANSI/TIA/EIA-569A
Normas de Recorridos y Espacios de Telecomunicaciones
en Edificios Comerciales (Cómo enrrutar el cableado)

Describe los elementos de diseño para trayectos y cuartos dedicados

a equipos de telecomunicaciones dentro de los edificios y entre los
mismos

La ductería debe ser de 4” de diámetro, con una pendiente de drenaje de 56

cm en 100 metros, curvaturas de hasta 90o. No debe superar el 40% del
diámetro usando 2 cables.

Cuarto de equipos: altura de 2,50 metros. De acuerdo con el número de

estaciones que albergará: hasta 100: 14 m2, entre 101 y 400: 37 m2, entre 401
y 800: 74 m2 y entre 801 y 1200: 111 m2. Ubicado lejos de fuentes
electromagnéticas y fuentes de inundación. La norma especifica tamaño de
las puertas (sencilla 0,91 m, doble 2 m), temperatura (64°-75°F), humedad
relativa (30%-55%), iluminación (50-foot candles @ 1 m sobre el piso) y polvo
en el medio ambiente (100 microgramos/m3 en un periódo de 24 horas).
ANSI/TIA/EIA-606
El Estándar de Administración para la Infraestructura de
Telecomunicaciones de Edificios Comerciales
Proveer un esquema de administración uniforme independiente de las aplicaciones, que establece los
lineamientos para los dueños, usuarios finales, fabricantes, consultores, contratistas, diseñadores,
instaladores y administradores involucrados en la administración de la infraestructura de
Telecomunicaciones.
La administración de los cableados requiere:
• una excelente documentación
• La documentación puede llevarse en papel, pero en redes complejas es mejor asistirse con una
solución computarizada
• en ciertos ambientes se realizan cambios a menudo en los cableados, por esto la documentación
debe ser fácilmente actualizable.
• La administración incluye estándares para la rotulación del cableado
ANSI/TIA/EIA-606 (cont.)
Un sistema de administración de cableado normal debe incluir:
registros, reportes, planos y órdenes de trabajo

• Identificadores: cada espacio, trayecto, punto de terminación de cableado y puesta a

tierra debe recibir un identificador único (un número)
• Registros: se requiere como mínimo registro de cada cable, espacio, trayecto, puesta
a tierra, terminación y ubicación del hardware. Estos registros deben tener referencia
cruzada con los registros relacionados.
• Referencias opcionales: referencias a otro tipo de registros, como planos, registros
del PBX, inventarios de equipos (teléfonos, PCs, software, LAN, muebles) e
información de los usuarios (extensión, e-mail, passwords) permitirán generar otros
reportes
• Planos y diagramas: tanto conceptuales como a escala, incluyendo planos de planta
y distribución de los racks.
• Ordenes de trabajo: las órdenes de trabajo están relacionadas con
modificación/instalación de espacios físicos, trayectos, cables, empalmes,
terminaciones o puestas a tierra (o una combinación). La orden de trabajo debe decir
quién es el responsable de los cambios físicos al igual de quién es la persona
responsable de actualizar la documentación.
ANSI/TIA/EIA-606 (cont.)
Define cuatro clases de sistemas de
administración:
Clase 1
Es para edificios sencillos que se sirven desde un
único cuarto de equipos

Clase 2
Es para edificios sencillos con un cuarto de
equipos y varios cuartos de telecomunicaciones

Clase 3
Es para campus con varios edificios
interconectados

Clase 4
Es para ambientes multicampus
Formatos de identificación
Formatos de identificación
Formatos de identificación
 Documentación del cableado
• Para cableados pequeños, mínimo un plano del
piso con la ubicación del cableado y una hoja
electrónica con una explicación de la marcación
de los componentes
• Los cables deben ser identificados cuando estos
sean instalados (una etiqueta en cada punta del
cable) y de registrarse en la hoja electrónica.
• Para grandes cableados puede considerar
adquirir un software de administración de
cableados (toma más tiempo lograr que entre en
funcionamiento)
• Marcar los cables y elaborar la documentación
puede parecer trabajo extra, pero son una
herramienta poderosa para la adminitración de la
red.
ANSI/TIA/EIA-607
Requerimientos para instalaciones de sistemas de puesta a tierra de
Telecomunicaciones en Edificios Comerciales.

Trata el diseño y los componentes requeridos para proveer protección eléctrica y

terminación de las telecomunicaciones a través del uso de una configuración apropiada y
un sistema

Permitir el planeamiento, diseño e instalación de un sistema de aterramiento de

telecomunicaciones que soporta un entorno multi-fabricante, multi-producto así como las
prácticas de aterramiento para varios sistemas.

En abril de 2012 ha sido publicado

el estándar TIA-607-B, el que fue
actualizado en Enero de 2013 como
TIA-607-B-1. Esta recomendación
está basada en la ANSI/J-STD--
607-A-2002
ANSI/TIA/EIA-607 (cont.)
Esta norma especifican como se debe hacer la conexión del sistema de
tierras (los sistemas de telecomunicaciones requieren puestas a tierra
confiables).

• Los gabinetes y los protectores de voltaje son conectados a una barra de

cobre (busbar) con “agujeros” (de 2” x 1/4”)

• Estas barras se conectan al sistema de tierras (grounding backbone)

mediante un cable de cobre cubierto con material aislante (mínimo número
6 AWG, de color verde o etiquetado de manera adecuada)

• Este backbone estará conectado a la barra principal del sistema de

telecomunicaciones (TMGB, de 4” x 1/4”) en la acometida del sistema de
telecomunicaciones. El TMGB se conectará al sistema de tierras de la
acometida eléctrica y a la estructura de acero de cada piso.
 ANSI/TIA/EIA-607 (cont.)
TGB: Telecommunications Grounding Busbar
• Es la barra de tierra ubicada en la sala de telecomunicaciones o en
la sala de equipos
• Sirve de punto central de conexión de tierra de los equipos de la
sala
• Debe ser una barra de cobre, de 6 mm de espesor y 50 mm de
ancho mínimos. El largo puede variar, de acuerdo a la cantidad de
equipos que deban conectarse a ella
• En edificios con estructuras metálicas que están efectivamente
aterradas y son fácilmente accesibles, se puede conectar cada TGB a
la estructura metálica, con cables de diámetro mínimo 6 AWG.

TBB: Telecommunications bonding backbone

• Es un conductor de cobre usado para conectar la barra principal de
tierra de telecomunicaciones (TMBG) con las barras de tierra de los
armarios de telecomunicaciones y salas de equipos (TGB)
• Su función principal es la de reducir o igualar diferencias de
potenciales entre los equipos de los armarios de telecomunicaciones
• Se deben diseñar de manera de minimizar las distancias
• El diámetro mínimo es de 6 AWG
• No se admiten empalmes
• No se admite utilizar cañerías de agua como “TBB”
ANSI/TIA/EIA-607 (cont.)

• Telecommunications Main
Grounding Busbar (TMGB)

• Telecom Bonding Backbone

(TBB)

• Telecom Grounding Busbar

(TGB)

• Telecom Bonding Backbone

Interconnecting Bonding
Conductor (TBBIBC)
ANSI/TIA/EIA-607 (cont.)

TBB = Unión vertical para telecomunicaciones.

TGB = Barra de puesta a tierra para telecomunicaciones.
TMGB = Barra principal de puesta a tierra para telecomunicaciones
Elementos de un Sistema de Cableado Estructurado

En conjunto, a todo el cableado de un edificio se llama SISTEMA y a

cada parte en la que se subdivide se llama SUBSISTEMA. Se llama
estructurado porque obedece a esta estructura definida

Los componentes que conforman un cableado estructurado son:

• Acometida de Entrada - Instalaciones de entrada

• Sala (o Cuarto) de Equipos.
• Cableado vertical o dorsal (backbone)
• Armario de Telecomunicaciones
o Cuarto de Telecomunicaciones
(racks, closet).
• Cableado Horizontal
• Área de trabajo
Elementos de un Sistema de Cableado Estructurado
 Acometida de Entrada
•Es el punto físico de partida del cableado estructurado
•Consiste en los cables, equipos de conexión y elementos de protección y
el equipo necesario para conectar los elementos exteriores de la planta a
los elementos de adentro
•Es la entrada del Servicio Público de Telecomunicaciones
•Puede contener vías de cableado vertical que conecten a otros edificios
•Debe estar diseñado de acuerdo a la norma TIA/EIA-569-A
•La protección eléctrica es gobernada por los códigos y normas eléctricos.
El cableado dorsal entre edificios y las antenas pueden requerir elementos
de protección
•Los elementos de unión y aterrizaje deben seguir la norma TIA/EIA-607
•El cableado dorsal para Campus debe seguir la norma TIA/EIA-758
 Sala (o Cuarto) de Equipos
• Es un lugar con ambiente controlado dedicado para equipo de telecomunicaciones.
• Contiene el equipo electrónico de administración general de la red local o del predio
• Espacio centralizado para equipo de telecomunicaciones.
• Punto de administración principal de la red (sirve a todo el edificio o Campus).
• Evite lugares que pueden limitar el crecimiento.
• Deben tener fácil acceso para el personal de mantenimiento de los cables y
equipos.
• Deben estar acondicionados eléctrica y ambientalmente para los equipos a instalar.
• Deben tener puertas y llaves para seguridad.
• En su diseño se debe prever tanto para equipos actuales como para equipos a
implementar en el futuro.
• Temperatura entre 18° y 24 ° C y una humedad relativa entre el 30 y el 55%
• Deben ser diseñados de acuerdo a la norma TIA/EIA 569-A
 Sala (o Cuarto) de Equipos (cont.)

• Es distinto al Armario o Cuarto de telecomunicaciones ya que contiene el equipo que

administra toda la red local, no sólo una sección o un piso
• Puede proveer alguna o todas las funciones del Armario o Cuarto de
Telecomunicaciones
• Todas las conexiones en el Cuarto de Equipo deben ser realizadas a través de una
conexión cruzada o directa (interconexión)

Conexión Cruzada
Se utiliza cuando se requiere conectar dos equipos de
conexión Ej. dos computadoras, dos switchs o dos
paneles de parcheo entre sí

Conexión Directa
Se utiliza cuando se requiere conectar un equipo de
conexión a un equipo común. Ej. una computadora o
un panel de parcheo a un hub o a un switch
Cableado vertical o dorsal (backbone)
Está constituido por el conjunto de cables que interconectan las diferentes plantas y zonas
entre los puntos de distribución y administración (llamado también troncal).

El cableado vertical realiza la interconexión entre el Cuarto de Equipo y cada uno de los
Armarios o Cuartos de Telecomunicaciones.
Debe de ser diseñado para soportar crecimiento en un periodo entre 3 y 10 años
Cableado vertical o dorsal (backbone) (cont.)

Cables verticales
• Conexiones cruzadas principales e intermedias
• Terminaciones mecánicas (conectores)
• Patchcord para conexiones cruzadas

Pueden ser horizontales

o verticales.

Distancias dentro del Edificio

• Cobre 90mts
• Fibra Óptica 500 mts
Distancias entre Edificios
• Cobre 800 mts
• Fibra Óptica Multimodo 2Km
• Fibra Óptica Monomodo 3Km.
 Cableado vertical o dorsal (backbone) (cont.)
La conexión debe ser topología en estrella
􀂃No más de 2 niveles de conexiones cruzadas
􀂃Sólo 1 conexión intermedia (IC) entre el MC y el HC

ER --> Cuarto de Equipo

HC --> Conexión cruzada horizontal
IC --> Conexión cruzada intermedia
MC --> Conexión cruzada principal
TR --> Armario o Cuarto de
Telecomunicaciones
 --> Salida de telecomunicaciones
WA --> Area de Trabajo
 Armario de Telecomunicaciones
Es el cuarto que realiza la interconexión del cableado horizontal y vertical
o backbone

Recibe los cables del Cuarto de Equipo, los administra en paneles y los
envía por el cableado UTP a cada Área de Trabajo

Deben ser diseñados de acuerdo a la norma TIA/EIA 569-A

•Debe estar situado tan cerca como sea posible al área a la que
está dando servicio.
•El cableado horizontal debe terminar en el Cuarto de
Telecomunicaciones localizado en el mismo piso al área que
está sirviendo.
•El Armario o Cuarto de Telecomunicaciones debe de ser
exclusivamente para equipo de telecomunicaciones
•Mínimo un Armario o Cuarto de Telecomunicaciones por piso.
•Tamaño dependiendo del área a la cual se esté dando servicio.
 Cableado Horizontal
Es el cableado que se extiende y realiza la interconexión entre el Cuarto o
Armario de Telecomunicaciones y el Área de Trabajo

Funciones y sistemas que deben ser considerados durante el diseño:

•Servicios de voz
•Servicios de datos
•Video
•Redes de Área Local (LAN)
•Otros sistemas de señalización
(sistemas como fuego, seguridad, etc.)

Debe ser planeado para:

•Crecimientos
•Reducir mantenimiento y reubicaciones

No se permite realizar empalmes o instalarse cerca de aires

acondicionados

Debe ser diseñado de acuerdo a la norma TIA/EIA 569-A

 Cableado Horizontal (cont.)
• Incluye el conector de salida de telecomunicaciones en el área de trabajo, el medio
de transmisión empleado para cubrir la distancia hasta el armario, las terminaciones
mecánicas y la conexión cruzada horizontal.
• Conexión cruzada: elemento usado para terminar y administrar circuitos de
comunicación. Se emplean cables de puente (jumper) o de interconexión (patch
cord). Existen en cobre y fibra óptica.
• El término “horizontal” se emplea ya que típicamente el cable en esta parte del
cableado se instala horizontalmente a lo largo del piso o techo falso
 Cableado Horizontal (cont.)
• No se permiten puentes, derivaciones y empalmes a lo largo de todo el trayecto del cableado.
• Se debe considerar su proximidad con el cableado eléctrico que genera altos niveles de
interferencia electromagnética (motores, elevadores, transformadores, etc.) y cuyas limitaciones
se encuentran en el estándar ANSI/EIA/TIA 569.
• Se utiliza una topología tipo estrella. Todos los nodos o estaciones de trabajo se conectan con
cable UTP o fibra óptica hacia un concentrador (patch panel) ubicado en el armario de
telecomunicaciones de cada piso.
• Esta topología otorga la flexibilidad necesaria para implementar diferentes servicios, a través
de conexiones cruzadas en el armario de telecomunicaciones.
• La máxima longitud permitida independientemente del tipo de medio de Tx utilizado es 90 m.
• Se mide desde la salida de telecomunicaciones en el área de trabajo hasta las conexiones de
distribución horizontal en el armario de telecomunicaciones.
• La longitud máxima de los cables de conexión cruzada y puenteo (que interconectan el
cableado horizontal con el vertical en el armario de telecomunicaciones) es 6m. y los patch
cords (que interconectan la salida de telecomunicaciones con los equipos terminales en al área
de trabajo) es de 3m máximo.
• El área horizontal que puede ser atendida efectivamente por un armario de
telecomunicaciones está dentro de un radio de 60m aproximadamente alrededor del mismo.
Cableado Horizontal (cont.)
Planificación
Mínimo dos conectores en cada área de trabajo (Voz / Datos)
•VOZ: debe ser un cable par trenzado mínimo de categoría 5e o superior (UTP)1
•DATOS: debe ser uno de los siguientes cables mencionados:
•Cable par trenzado (UTP o ScTP) 1
•Dos fibras ópticas multimodo (62.5/125 μm ó50/125μm)2
 Cableado Horizontal (cont.)
Selección del medio de transmisión:
Es necesario contar con al menos 2 servicios por cada puesto de trabajo, uno de voz
y otro de datos. Se tendrá un mínimo de 2 conectores por puesto, configurados de la siguiente
manera:
– Una debe ser UTP de 100 de cuatro pares (Cat. 3 mínimo). La norma recomienda
categoría 5e. (568 B-1)
– La segunda toma debe ser uno de los siguientes tipos:
• Cable UTP de 4 pares de 100 (Cat. 5e)
• Cable UTP de 4 pares de 100 (Cat. 6)
• Cable de fibra óptica multimodo de 62.5/125 μm de dos fibras.
• Cable de fibra óptica multimodo de 50/125 μm de dos fibras.
Área de Trabajo
Los componentes del área de trabajo se extienden desde la
terminación del cableado horizontal en la salida de información, hasta
el equipo en el cual se está corriendo una aplicación sea de voz,
datos, video o control.

Los equipos de trabajo pueden estar compuestos por:

•Teléfonos
•Terminales de Datos
•Computadores
•Impresoras
•Cámaras de video, etc
Área de Trabajo (cont.)

Comprende el espacio y equipo de trabajo de una persona. Abarca

desde el conector hasta el equipo de trabajo

Debe ser diseñado de acuerdo a la norma TIA/EIA 569-A

Mínimo de dos conectores RJ45 por Área de Trabajo

Instalación junto a las tomas de corriente eléctricas necesarias(con

canalizaciones separadas)

Patchcord
•Utilizar de la misma categoría de los otros componentes
•Utilizan cable estándar (multifilar), más flexible para uso rudo.
•La distancia máxima no puede superar los 5 metros
•No elaborarlos en campo
Área de Trabajo (cont.)

La salida de telecomunicaciones y el cable deben de cumplir con los

requerimientos de TIA/EIA 568-B.2 y TIA/EIA 568-B.3

La conexión de los pines debe de cumplir la configuración T568A o

T568B
Área de Trabajo (cont.)

Conectores y Acopladores de fibra óptica

•Los cables de fibra terminan en acopladores de fibra en la placa (face

plate)
•Los conectores y acopladores permitidos son para fibra 62.5/125um y
50/125 um
•Se recomiendan los conectores simples SC en el Armario o Cuarto de
Telecomunicaciones y los dúplex para el lado del usuario
 Área de Trabajo ambientes de oficinas abiertas
MUTOA (Salida Multiusuario)
Es la conexión del Cuarto de Telecomunicaciones a una salida de datos múltiple
Se permite la utilización de un cordón con una distancia máxima de 20 metros

•Es la opción en donde los cordones de parcheo van directamente del MUTOA
a la computadora
•Máximo 12 salidas de telecomunicaciones
•Es la solución ideal para cambios a futuro
•Los patchcord directamente del MUTOA a cada computadora
Área de Trabajo ambientes de oficinas abiertas
Punto de Consolidación( CP)
Es la conexión para áreas abiertas que cuentan con muebles modulares y tienen
un punto intermedio de conectorización
•Es un punto de conexión intermedio (opcional) entre el rack y las tomas en las placas,
realizado a través de plug/jack o sistema 110
•Se diferencia de la MUTOA en que éste requiere una conexión adicional para cada cable
horizontal
•Sólo se permite uno por corrida de cable
•Mínimo a 15 metros del Armario o Cuarto de Telecomunicaciones
•Los puntos de consolidación deberán ser colocados en lugares accesibles
•Debe servir a un máximo de 12 áreas de trabajo,
 Área de Trabajo
Puntos De Consolidación
– Deben estar localizados en lugares fácilmente accesibles y de forma permanente, tales como
columnas y paredes permanentes del edificio
– No debe estar localizado en áreas obstruidas
– Su uso en techo falso es aceptable si cumple con lo anterior

Salidas De Múltiples Usuarios

– Deben estar localizados en lugares fácilmente accesibles y de forma permanente, tales como
columnas y paredes permanentes del edificio
– Su uso en techo falso no es aceptable
 Distancias máximas
Distancias máximas (independientemente del tipo de cable o conexión)
Distancias Resumen
Cantidad de cables según el diámetro de las
canalizaciones horizontales
Distancias mínimas a cables de energía
Certificación de Cableado Estructurado

La certificación es el primer paso en la gestión de redes

Con esto se garantiza el cumplimiento de las normas y estándares para

Sistemas de Cableado Estructurado y con esto el buen funcionamiento
de la red, librándola de posibles errores por cuestiones relacionadas
con el diseño e instalación del sistema de Cableado.

¿Qué es Certificar un Sistema de Cableado Estructurado?

La comprobación de una serie de parámetros físicos y eléctricos que

afectan el proceso de transmisión de la información por el medio de
comunicación garantizando así las prestaciones para las cuales ha sido
diseñado
Certificación de Cableado Estructurado

Para realizar la certificación se utiliza un equipo nombrado

analizador de cables, certificador o aparato de prueba

Dentro de los fabricantes de certificadores reconocidos

internacionalmente podemos nombrar a Fluke, Microtest, Wavetek,
Wirescope y Datacom Technologies.
Certificación de Cableado Estructurado
• Mapa de cables ( 568A, 568B )
• Longitud
• NVP ( Nominal Velocity Propagation)
• Perdida de inserción (Atenuación)
• NEXT (Near End Crosstalk) , ruido en la transmisión de datos
• PSNEXT, sumatoria de potencias de ruidos
• ELFEXT, ruido en la recepción
• PSELFEXT, sumatoria de ruidos en la recepción
• Perdida de Retorno, mide la información de retorno o perdida
• Tiempo de Propagación, que tiempo se demora los electrones en pasar por el cable
• Diferencia de Tiempo de Propagación, que tiempo se demora los electrones en
pasar por los cuatro cables

Estos son los test MINIMOS a realizar en todos los pares de cada enlace basado
en cobre. Para que un enlace sea aceptado todos los parámetros a certificar
deben estar dentro de los limites .
Mapa de cableado
Chequea la conectividad pin a pin y la continuidad del
apantallamiento. Permite verificar la integridad del cable de pares
trenzados, cerciorándose que cada hilo este conectado correctamente
sin la existencia de cortocircuitos o abiertos. Con esta prueba pueden
detectarse:

•Continuidad hasta el extremo remoto

•Corto circuitos entre 2 o más conductores.
•Pares cruzados
•Pares invertidos
•Otros problemas en la conexión de los
conductores
 Longitud
Con esta prueba se chequea la longitud del cable para asegurarse
que no excedan los limites recomendados según el tipo de cable
que se está certificando

Clase de Aplicación Clase A Clase B Clase C Clase D

Ancho banda max 100 KHz 1 MHz 16 MHz 100 MHz
Categoría 3 2 km 200 m 100 m -
Categoría 4 3 km 260 m 150 m -
Categoría 5 3 km 260 m 160 m 100 m

El método utilizado en esta prueba para

medir la distancia consiste en en mandar
un pulso y tomar el tiempo que demora el
pulso en regresar
Atenuación
La atenuación no es más que la pérdida del nivel de la señal a lo largo
del medio físico de propagación y varía en dependencia de la
frecuencia y la longitud del cable. Esta prueba se realiza comenzado a
una frecuencia baja e incrementando la misma gradualmente hasta
una frecuencia máxima especificada según el tipo de cable
seleccionado
Se debe medir la atenuación de todos los pares de cada cable
inyectando una señal en el extremo remoto y realizando la medida en
el extremo más próximo. Como mínimo, el equipo de test debe
evaluar el peor caso de atenuación
NEXT (Near End Crosstalk o paradiafonía)
El NEXT puede expresarse como la relación entre la potencia
inducida en un par respecto a la potencia de la señal original en otro
par, medido en el extremo próximo al emisor.
ACR (Attenuation to Crosstalk Ratio)
El ACR no es una prueba, es una comparación entre dos pruebas:
atenuación y NEXT. Se compara el mayor valor negativo de
atenuación determinado para cada par, con el NEXT más negativo
determinado en ambos extremos de cada par, para todas las
combinaciones de pares
La relación Atenuación/Diafonìa debe medirse en todas las
combinaciones de pares de cada cable horizontal. Los test para medir
el ACR deben realizarse tanto en el distribuidor de planta como en la
toma del área de trabajo. Se debe registrar el peor caso de ACR para
cada cable en cada dirección
Es el mejor indicador para determinar el ancho de banda disponible
en un sistema de dos pares
– 10 dB: Alta relación señal ruido
– 0 dB: Tanto ruido como señal, no se puede distinguir entre lo que es ruido o lo que es señal por encima de la frecuencia donde el
ACR =0
FEXT (Far End Crosstalk o telediafonía)
El FEXT se expresa en dB como la relación entre la potencia inducida
en un par respecto a la potencia de la señal original en otro par,
medido en el extremo lejano al emisor
ELFEXT (Equal Level Far End Crosstalk)
Esta entidad es un resultado calculado en lugar de una medición y no
es más que la relación entre la telediafonía (FEXT) y la atenuación del
canal. En realidad, se trata del ACR en el extremo lejano del enlace
de cableado y se obtiene substrayendo la atenuación del par
perturbador de la telediafonía (FEXT) que dicho par introduce en un
par adyacente.
PSNEXT, PSACR, PSELFEXT
PSNEXT (Power Sum NEXT)
Este parámetro no constituye una medición. Su valor es el resultado
de la suma algebraica de los efectos individuales de paradiafonía
(NEXT) en cada par producidos por los otros tres pares.

PSACR
Es realmente un cálculo y no una medición y se obtiene como
resultado de sumar algebraicamente los efectos individuales de ACR.
Debido a que PSACR es una medida de la relación señal a ruido, son
deseados valores altos, ya que significa mayor señal y menor ruido.

PSELFEXT (Power Sum ELFEXT)

Se expresa como el resultado de la suma algebraica de los efectos
individuales de ELFEXT en cada par, producidos por los otros tres
pares.
Perdidas de Retorno
Las perdidas de retorno miden la cantidad de energía reflejada a lo
largo de un canal debido a las diferencias de impedancia. Los equipos
de transmisión LAN no toleran una reflexión superior al 20% (7dB).
Las nuevas normas exigen entre 10 y 15dB (3 a 10%)

TX 100% 90%

10%
Retardo
Es una medida del tiempo requerido para que la señal se propague de
un extremo al otro del enlace

Retardo diferencial:
Es la diferencia de tiempo entre el par más rápido y el par más lento
de un cable de pares trenzados
Una certificación no se
limita al resultado de los
ensayos de los enlaces.
Una certificación es un
documento extendido
por una persona, o una
Empresa, que “certifica”
que “algo es cierto”. En
este caso, que se han
cumplido con las
recomendaciones de
cableado estructurado
¿Qué constituye un enlace de pares
trenzado aceptable?
Cuando todos los parámetros certificados tienen valores dentro de los rangos
permitidos y especificados por las normas internacionales
¿Qué constituye un enlace de pares
trenzado aceptable?
Enlaces de Fibra Óptica
Cada enlace de fibra óptica, horizontal y troncal debe pasar un test de
atenuación empleando una fuente óptica y un medidor de potencia

PARAMETROS DEL ENLACE

 Recomendaciones de Cableado
1. Hay que evitar que los cables de red estén cerca de los cables de poder
(corriente eléctrica) no deben ir en la misma canalización.
2. No produzca dobleces en los cables con radios menores a cuatro veces el
diámetro del cable
3. Si usted ata un grupo de cables juntos, no los ajuste en exceso, esta bien
atarlos firmemente, pero no lo haga tanto que se produzcan deformaciones en los
cables, su cobertura o trenzado.
4. Mantenga los cables alejados de dispositivos que puedan introducir ruido en los
mismos. Aquí hay una lista corta: Fotocopiadoras, equipos de calefacción eléctrica,
altavoces, impresoras, Equipos de TV, luces fluorescentes, equipos de soldadura,
hornos de microondas, telefonos, ventiladores, ascensores, motores, hornos
eléctricos, secadoras, lavadoras, etc
5. Evite tirar de los cables UTP (las tensiones no deben exceder las 25 LBS)
6. No coloque cableado UTP en el exterior de los edificios. Esto representa un
peligro debido a los rayos y otros fenómenos eléctricos atmosféricos.
7. No emplee grapas para asegurar cables UTP. Emplee la canalización adecuada
o en el peor caso algún tipo de gancho diseñado para cable telefónico o coaxial que
puede estar disponible en tiendas especializadas.
Causas habituales de los fallos
•·Las bridas de fijación de los haces de cables de las bandejas están
excesivamente apretadas

•·“Destrenzado” de los conductores de más de 13 mm en el IDC

•·Cruce de cables y pares

•·Estiramiento de los cables durante la instalación

•·Incumplimiento de los radios de curvatura mínimos del cableado

•·Los cables han sido tendidos demasiado cerca de los cables de electricidad u
otras fuentes de interferencia

•·Los cables han sido introducidos en exceso en un conducto o bandeja,

originando el aplastamiento y la deformación de los cables del estrato inferior
ANSI/TIA/EIA-568C
¿por qué se reviso la serie 568-B?
según lo establecido por el Instituto Nacional de Estándares Americanos (ANSI) la vida útil
de los documentos reconocidos es de 5 años. El primer documento de la serie 568-B, la
568-B.3 “Estándar para Componentes de Cableado en Fibra Óptica”, fue publicado en
marzo del 2000.
La revisión TIA-568-C permite que todas estas adendas se compilen en un solo
documento y señalen otros avances que vale la pena tener en cuenta.
TIA/EIA 568-C “Estándar para el Cableado de Telecomunicaciones Genérico para
Instalaciones de Clientes” Incorpora material de '568 B.1, '568-B .2, '568-B 0.3, las
adiciones 18 a la serie '568 B, así como actualizaciones y revisiones necesarias.
•TIA-568 Rev. C.0 “Cableado de telecomunicaciones genérico para instalaciones de
clientes”
•TIA-568 Rev. C.1 “Estándar de cableado de telecomunicaciones para edificios
comerciales”
•TIA-568 Rev. C.2 “Estándar de componentes y cableado de telecomunicaciones de par
trenzado balanceado”
•TIA-568 Rev. C.3 “Estándar de componentes de cableado de fibra óptica”
ANSI/TIA/EIA-568c

En el cuadro se presenta un
resumen de los contenidos que
aparecen en los cuatro documentos
principales 568-C y se muestra
cómo el documento se
interrelaciona entre sí y con otros
importantes estándares de
cableado TIA.
ANSI/TIA/EIA-568.C.0
Diseño e instalación de sistemas de cableado de telecomunicaciones en
cualquier tipo de entorno del cliente. El documento aborda la estructura, topologías,
distancias, métodos de prueba, rendimiento, polaridad e instalación del sistema, sentando
las bases para los estándares de cableado.

Entre otras características:

• la distancia de los medios es específica para cada aplicación, para todos los
subsistemas de cableado. Esto significa que las distancias horizontales de los medios
ópticos no se restringen a 100 m.
• Terminología genérica se ha introducido para describir los segmentos de cableado y
puntos de conexión.
• Categoría 6A se ha añadido como un medio reconocido.
• Requisitos de la prueba enlace de fibra óptica se trasladaron a este documento.
• Requisitos de rendimiento del enlace de fibra óptica fueron trasladados a este
documento.
• Para instalación el requisito de radio para cables UTP y F / UTP ha cambiado a "cable
de 4x od" y el requisito de cable de conexión de radio ha cambiado a "od cable de 1x"
para dar cabida a los cables de mayor diámetro.
• Administración de texto se ha añadido el reconocimiento de la necesidad de apoyar
entornos sostenibles y conservar los combustibles fósiles.
ANSI/TIA/EIA-568.C.0 (cont)
¿Distancias horizontal más allá de los 100 m?

La utilización de un cuarto de telecomunicaciones con un alcance horizontal de 300 m

puede servir a un área hasta 10 veces más grande que con la restricción de longitud de
canal horizontal de 100 m.

Los beneficios incluyen:

•Se minimizan las necesidades de espacio del cuarto de telecomunicaciones.

•Se reducen los costos de instalación, seguridad y mantenimiento.
•Aumenta la flexibilidad para el arquitecto y los diseñadores del edificio para responder a
las necesidades del cuarto de telecomunicaciones.
•Permite ahorrar espacio que puede usarse para otras aplicaciones.
•Utilización eficiente: sistemas HVAC, sistemas de combate a incendios, racks,
electrónica, administración de cables, bandejas para cable, ubicaciones de conexión a
tierra, etc.
• Medios listos para el futuro.
ANSI/TIA/EIA-568.C.1
El estándar permanece igual a TIA-568-B.1 en términos de estructura y
cobertura. El estándar ahora recomienda fibra multimodo optimizada para láser de 50 μm
y 850 nm e incluye pautas para gabinetes de telecomunicaciones (TE). El estándar
continúa especificando una longitud de cable horizontal máxima de 100 m,
independientemente del tipo de medio. Necesitará consultar TIA-568 C.0 para distancias
horizontales mayores de 100 m para cumplir con la norma.

Algunas de las consideraciones

Comparación de Terminología de '568-C 0.0 y '568-C 0.1
• Categoría 6A se ha añadido como un medio
reconocido.
• Se recomienda láser optimizado 850nm
para fibra óptica 50/125μm si la fibra óptica
multimodo se utiliza para el backbone cableado.
• Categoría 5, 150 ohmios STP, y 50 ohmios
y 75 ohmios de cableado coaxial se han eliminado
de la lista de los medios reconocidos.
 ANSI/TIA/EIA-568.C.2

• Se recomienda cableado de categoría 5e para el apoyo de aplicaciones de 100 MHz.

• Valores de rendimiento de categoría 5 se han conservado en un anexo informativo.

• Fueron trasladados a este documento los requisitos de rendimiento de canal de par

trenzado.

• Ecuaciones de rendimiento para los parámetros de transmisión individuales se

enumeran en una sola tabla para todas las categorías.

• Se ha introducido atenuación de acoplamiento como un parámetro que está en estudio

para la caracterización de potencia máxima radiada generados por las corrientes de
modo común para cables apantallados.

• Uno de los métodos de ensayo de laboratorio se ha definido para todas las categorías
de hardware de conexión.
 ANSI/TIA/EIA-568.C.3
Los principales cambios:
Aumento del ancho de banda OFL mínimo para fibra de 62,5 μm (200/500 MHz•km)
Especificaciones para fibra óptica multimodo optimizada para láser de 850 nm, 50/125 μm
Especificaciones para cableado en interior/exterior.
Especificaciones para conectores multifibra (MTP®)

El estándar utiliza la
nomenclatura de fibra
multimodo OM y monomodo
OS de IEC 11801 para definir
detalles de los criterios de
fibra
 ANSI/TIA/EIA-568.C

La última versión del TIA-568

Rev. C permite mayor
flexibilidad de diseño, ahorro
de costos y recursos
preparados para el futuro en
las redes horizontales.

Visión general del contenido de la serie '568-C de

Normas de Telecomunicaciones
 CATEGORIAS Categorías del Cable UTP
• Cableado de categoría 1 : Descrito en el estándar EIA/TIA 568B. El cableado de
Categoría 1 se utiliza para comunicaciones telefónicas y no es adecuado para la
transmisión de datos.
• Cableado de categoría 2 : puede transmitir datos a velocidades de hasta 4 Mbps.
• Cableado de categoría 3 : se utiliza en redes 10BaseT y puede transmitir datos a
velocidades de hasta 10 Mbps.
• Cableado de categoría 4 : se utiliza en redes Token Ring y puede transmitir datos
a velocidades de hasta 16 Mbps.
• Cableado de categoría 5 : puede transmitir datos a velocidades de hasta 100
Mbps. 100BaseT
• Cableado de categoría 6: Redes de alta velocidad hasta 1Gbps (Equipos)
 CATEGORIAS Categorías del Cable UTP
Categoría 3: Aplica a cables UTP de 100 y sus componentes de conexión, para aplicaciones de hasta
16 MHz de ancho de banda

Categoría 4: Aplicaba a cables UTP de 100 y sus componentes de conexión, para aplicaciones de
hasta 20 MHz de ancho de banda. Sin embargo, esta categoría ya no es reconocida en el estándar

Categoría 5: Aplicaba a cables UTP de 100 y sus componentes de conexión, para aplicaciones de hasta
100 MHz de ancho de banda. Sin embargo, esta categoría ha sido sustituida por la 5e, y ya no es
reconocida en el estándar

Categoría 5e: Aplica a cables UTP de 100 y sus componentes de conexión, para aplicaciones de hasta
100 MHz de ancho de banda. Se especifica para esta categoría parámetros de transmisión más exigentes
que los que aplicaban a la categoría 5

Categoría 6: Aplica a cables UTP de 100 y sus componentes de conexión, para aplicaciones de hasta
200 MHz de ancho de banda. Se especifica para esta categoría parámetros de transmisión hasta los 250
MHz

Categoría 6A: La categoría 6A fue estandarizada, en marzo de 2008, en la recomendación TIA 568-B.2-
10. Aplica a cables UTP de 100 y sus componentes de conexión, soportando aplicaciones de hasta 500
MHz de ancho de banda, diseñado para 10 Giga bit Ethernet. Fue incluida dentro de la recomendación 568-
C.
CATEGORIA 5
Categoría 5:

- Ancho de banda de 100 Mhz en longitudes de 100m.

-Tecnología para implementar CDDI (Cooper Distributed Data
Interconnection).
-Interconexión de datos distribuidos por cobre. Tecnología FDDI
adaptada para operar en alambre de cobre.
-Diseñado para señales de alta integridad.
-4 pares trenzados sección AWG24.
-Aislamiento del conductor de polietileno de alta densidad, de 1,5 mm
de diámetro.
-Cubierta de PVC gris.
-Disponible en cajas de 305 m.
-Soporta aplicaciones Gigabit Ethernet.
CATEGORIA 6
Categoría 6:

- ANSI/TIA/EIA-568-B.2-1, anexo de ANSI/TIA/EIA-568-B.2

- Ancho de banda de 250 Mhz en longitudes de 90m.
- Compatible con versiones anteriores con los estándares de Cat5/5e y
Categoría 3.
- Posee características y especificaciones para crosstalk y ruido.
- ANSI/TIA-568-B.2-1 aclara que el cable puede estar hecho entre 22 y
24 gauge.
- Por TIA/EIA-568-B, definen el largo máximo horizontal de 90 metros
(295 pies). Un canal completo (cable horizontal más cada final) está
permitido a llegar a los 100 metros en extensión.
- Los cables utp Cat-6 comerciales para redes LAN, son eléctricamente
construidos para exceder la recomendación del grupo de tareas de la
IEEE.
CATEGORIAS ISO/IEC
Categoría 7A
• Debido a la creciente adopción de 10GBASE-T actualmente vivimos el
boom de la categoría 6ª

¿Qué es categoría 7A?

• Categoría 7A es la designación que se da a los componentes (cables,
cordones, conectores) de un canal o enlace permanente clase FA
• Son los componentes y sistemas de cableado balanceado de más alto
desempeño especificados por normas
• Los sistemas clase FA tienen un ancho de banda de 1,000 MHz
 CATEGORIAS ISO/IEC
Antecedentes
• 1995. Alemania presentó la primera iniciativa para la estandarización de un
sistema de cableado balanceado a 600 MHz
• 1997. Como respuesta a lo anterior, la ISO/IEC asumió la tarea de normalizar la
categoría 7/clase F
• 1998. Siete fabricantes presentaron propuestas para conectores categoría 7
• 1999. La ISO/IEC reconoce oficialmente dos conectores categoría 7:
– IEC 60603-7-7 Estilo RJ45
– IEC 61073-3-104 Estilo No-RJ45
• 1999. Se publica en USA (!!!) la norma NEMA WC 66 para la especificación de
cables categoría 6 y categoría 7
• 2002. La norma internacional ISO/IEC 11801 2nd Ed. especifica componentes
categoría 7 y sistemas clase F a 600 MHz
• 2004. La norma residencial ISO/IEC 15018 emite especificaciones de cableado
balanceado de 1200 MHz para aplicaciones BCT (broadcast and communications
technologies)
• 2005. Inician los trabajos de ISO/IEC para la categoría 7ª y la clase FA
 CATEGORIAS ISO/IEC
• 2006. La IEC 61076-3-104 2ª Ed. Aumenta sus especificaciones a 1000 MHz
• 2006. La IEEE 802.3an especifica 10GBASE-T para un canal de 100 m clase F (o
clase E blindado)
• 2008. La 1ª enmienda de la ISO/IEC 11801 especifica sistemas clase FA a 1000
MHz
• 2010. La 2ª enmienda de la ISO/IEC 11801 publica las especificaciones para
componentes categoría 7ª

• Existen actualmente una gran cantidad de normas de cableado que especifican la

categoría 7/clase F o categoría 7A/clase FA
– ISO (Organismo Internacional de Normalización)
– ISO/IEC JTC1 SC25 WG3 para cableado
– IEC (Comité Electrotécnico Internacional)
– TC46C cables, TC48B conectores
– CENELEC EN (Euro-normas)
 CATEGORIAS ISO/IEC
IEC 60603-7-7
 CATEGORIAS ISO/IEC
IEC 61076-3-104
Conector No-RJ45 (TERA)
Ejemplo de diseño
Hay tres reglas que ayudan a garantizar la efectividad y eficiencia en los
proyectos de diseño del cableado estructurado.

La primera regla es buscar una solución completa de conectividad. Una solución óptima
para lograr la conectividad de redes abarca todos los sistemas que han sido diseñados para conectar,
tender, administrar e identificar los cables en los sistemas de cableado estructurado. La
implementación basada en estándares está diseñada para admitir tecnologías actuales y futuras. El
cumplimiento de los estándares servirá para garantizar el rendimiento y confiabilidad del proyecto a
largo plazo.

La segunda regla es planificar teniendo en cuenta el crecimiento futuro. La cantidad de cables

instalados debe satisfacer necesidades futuras. Se deben tener en cuenta las soluciones de Categoría
5e, Categoría 6 y de fibra óptica para garantizar que se satisfagan futuras necesidades. La instalación
de la capa física debe poder funcionar durante diez años o más.

La regla final es conservar la libertad de elección de proveedores. Aunque un sistema cerrado y

propietario puede resultar más económico en un principio, con el tiempo puede resultar ser mucho
más costoso. Con un sistema provisto por un único proveedor y que no cumpla con los estándares, es
probable que más tarde sea más difícil realizar traslados, ampliaciones o modificaciones.
Fases de la Implementación
1. Determinación de la cantidad y ubicación física de las terminales (Relevamiento y proyección
a mediano plazo)

2. Asignación de los puntos de concentración y “racks” (gabinetes con equipos que contienen
la electrónica de la red)

3. Instalación de cable canal adecuado y tomas RJ-45 para terminales en las áreas de trabajo
(sub redes)

4. Colocación del cable UTP (desde los tomas RJ-45 hasta los paneles de interconexión en los
“racks”)

5. Configuración y pruebas de certificación del cableado (verificación técnica con

instrumentos)

6. Conexión del sitio cableado al equipo de conectividad “Switch/Hub” para la sub red.

7. Comprobación y pruebas finales

8. Configuración de los equipos terminales y uso efectivo de la sub red.

 Sistema de Cableado

Conector de cruzado horizontal (HC) area de trabajo (WA)

Tomas / Conectores (TO) gabinete de telecomunicaciones (TC)
Conector de cruzado principal (MC) instalaciones de entrada (EF)
Conector de cruzado intermedio (IC)
Sistema de Cableado (cont)
El esquema que se ha diseñado prevé una estructura que utiliza tres gabinetes de
distribución (planta baja, primer piso y anexo). Cada gabinete contendrá los equipos
activos (electrónica de la red) y paneles de interconexión “patch panel”.
• se tomó en consideración el porcentaje de terminales que se concentrarían en los gabinetes siguiendo las
recomendaciones de la norma que estipula un límite máximo de entre 140 a 150 puestos de trabajo a ser
servidos por cada gabinete y la distancias máximas desde éstos a los puestos de trabajo, que en ningún caso
deberían superar los 90m.

El Cuarto de Equipos Principal (ER) (MC), núcleo de la red, se ubicará en el Subsuelo del
edificio y constará con un gabinete de distribución (TC), desde el cual se tendería el
cableado horizontal hacia el área que le corresponde y el cableado troncal hacia los otros
dos gabinetes (cable UTP o Fibra óptica). El tendido del cableado horizontal se realizará
desde cada gabinete de distribución hasta el área de trabajo, con cable UTP Categoría 5,
por bandeja metálica y cable canal de montaje exterior según el lugar.

En el área de trabajo el cableado se terminaría con cajas de montaje superficial para

tomas con conectores RJ-45 cat. 5.
• Verificaciones para certificar que alcanza la categoría 5 propuesta, a través de mediciones realizadas para
poder medir los parámetros principales de impedancia, longitud, atenuación, “Next - Near End Crosstalk”, mapa
de cables y demás.
• La topología del cableado horizontal será una topología estrella, es decir, cada conector del área de trabajo se
conectará en los paneles de interconexión ubicados en alguno de los gabinetes de telecomunicaciones.
Bibliografía
• BICSI - https://www.bicsi.org/Default.aspx
• Held, Gilbert. “Data Comunications Netwprking Devices”, John Wiley & Sons. 1998
• Stallings, William. “Comunicaciones y Redes de Computadores”. Prentice Hall. 2000
• Dodd, Anable. “The Essential Guide to Telecommunications”. Prentice Hall. 2002.
• Peterson, Larry; Davie, Bruce. “Computer Netrworks”. Morgan Kaufmann Publishers.
• Tanenbaum, Andrew S.. Redes de Computadoras 4ª Ed. Pearson
• Structured Cabling System (SCS), http://www.iec.org/online/tutorials/scs/index.html
• Alexander Rico Arias. Sistemas de Cableado Estructurado e Introducción a Redes de
Datos. Tecnologo en Telecomunicaciones I.T.M Medellín Colombia.
• Mabel Gonzales Urmachea. Redes.
• Telecommunication and Data Communication Wiring Page.
• Larry. HOW TO MAKE YOUR OWN CAT 5 TWISTED-PAIR NETWORK CABLES
• http://www.tiaonline.org/
• http://www.eia.org/ç
