ELECTRICIDAD Y ELECTRONICA BASICA
PROFESOR: Ing. Jorge E Quintero M.
ESTUDIANTES: Carlos Geovanny Pérez Velásquez cód. 2145538
David Camilo Martínez González cód. 2155535
Andrés Felipe Rodríguez Piedrahita cód. 2132431
Santiago Novoa Cotame cód. 2155501

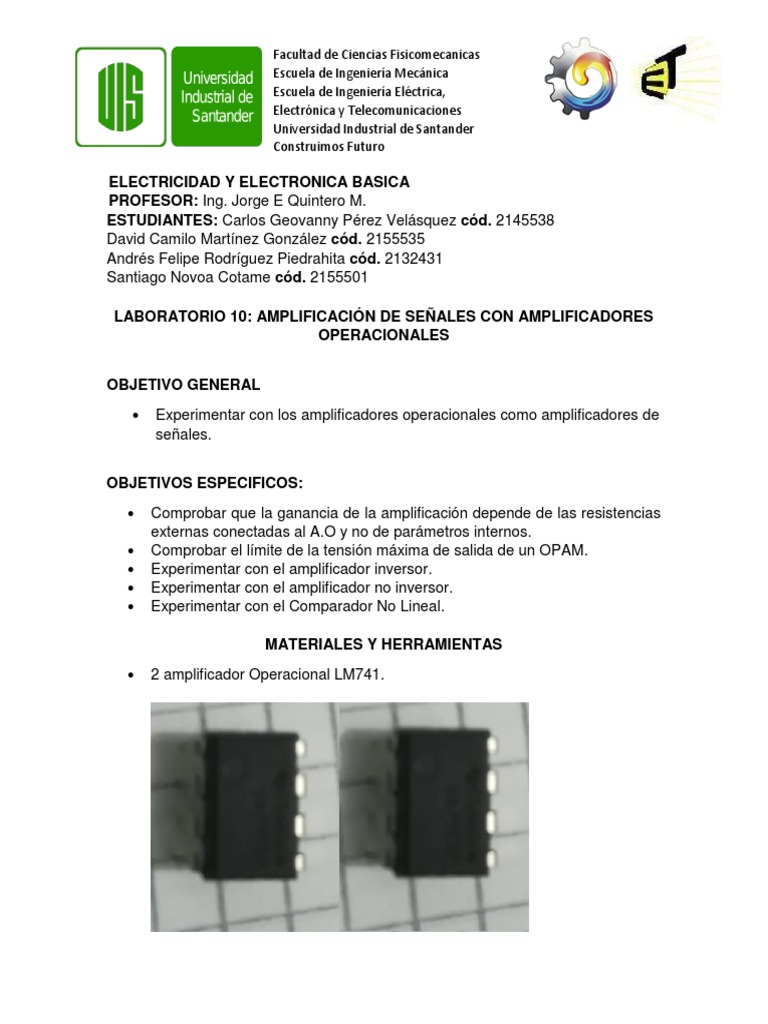

LABORATORIO 10: AMPLIFICACIÓN DE SEÑALES CON AMPLIFICADORES
OPERACIONALES
OBJETIVO GENERAL
• Experimentar con los amplificadores operacionales como amplificadores de
señales.
OBJETIVOS ESPECIFICOS:
• Comprobar que la ganancia de la amplificación depende de las resistencias
externas conectadas al A.O y no de parámetros internos.
• Comprobar el límite de la tensión máxima de salida de un OPAM.
• Experimentar con el amplificador inversor.
• Experimentar con el amplificador no inversor.
• Experimentar con el Comparador No Lineal.
MATERIALES Y HERRAMIENTAS
• 2 amplificador Operacional LM741.
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
Imagen 1. 2 amplificador Operacional LM741.
• 4 R 1 K / 0,5W.
Imagen 2. 4 R 1 K / 0,5W.
• 2 R 10 K / 0,5W.
Imagen 3. 2 R 10 K / 0,5W.
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
• 2 R 100 Ω / 0.5 W.
Imagen 4. 2 R 100 Ω / 0.5 W.
• Alambre telefónico
Imagen 5. Alambre telefónico
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
• 1 Protoboard
Imagen 6. 1 Protoboard
• 1 pinza.
Imagen 7. 1 pinza.
• 1 Pela cable.
Imagen 8. 1 Pela cable.
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
EQUIPOS Y HERRAMIENTAS
• 1 Fuente DC.
Imagen 9. 1 Fuente DC.
• 1 generador de Funciones
Imagen 10. 1 generador de funciones.
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
• 1 osciloscopio digital.
Imagen 11. 1 osciloscopio digital.
• 1 multímetro digital
Imagen 12. 1 multímetro digital
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
PROCEDIMIENTO
ACTIVIDAD EXPERIMENTAL 1
AMPLIFICADOR INVERSOR: Monte el amplificador inversor de la figura.
a) Haga Vi = 100 sen 2π1000t (mV), Vcc = +/- 15V, R1= 1KΩ.
b) Mida con CH1 a Vi y con CH2 a Vo. Tome fotografía digital por cada R2
y llene la siguiente tabla:
A B
CALCULE CALCULE
Vipp Vopp DEFASE CALCULE
R2 G= ERROR=[(B-
(mV) (V) (°) G= R2/R1
Vopp/Vipp A) /A]*100
100 K 204 20 180 98,03 100 2,009%
10K 204 2 180 10 10 0%
1K 204 280 mV 180 1,372 1 27,11%
0 204 10 mV 0 0,05 0 100%
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
Imagen 13. 1 grafica con R2=100K.
Imagen 14. 1 grafica con R2=10K.
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
Imagen 15. 1 grafica con R2=1K.
Imagen 16. 1 grafica con R2=0K.
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
c) Haga Vi = 1 sen 2π1000t (V), Vcc = +/- 15V; R1= 1KΩ y R2= 100K. Tome
la fotografía. ¿Qué le sucedió a la señal de salida Vo y por qué?
Imagen 17. 1 grafica con R2=100K.
d) Con R1=1K, calcule para cada valor de R2, el máximo valor de Vipp, sin
que Vo se distorsione.
• A partir de las siguientes ecuaciones de ganancia:
G= Vopp/Vipp ec.1
G= R2/R1 ec.2
• Igualando 1 y 2, obtenemos:
Vopp/Vipp= R2/R1
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
• Despejando Vipp, obtenemos:
Vipp= Vopp*R2/R1
• Para R2=100k:
Vipp= 20*100/1
Vipp=2000 V
• Para R2=10k:
Vipp= 2*10/1
Vipp=20 V
• Para R2=1k:
Vipp= 0,218*1/1
Vipp= 0,218 V
• Para R2=0k:
Vipp= 0,01*0/1
Vipp=0 V
ACTIVIDAD EXPERIMENTAL 2
AMPLIFICADOR INVERSOR: Monte el amplificador no inversor de la figura.
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
a) Haga Vi = 100 sen 2π1000t (mV), Vcc = +/- 15V, R1= 1KΩ.
b) Mida con CH1 a Vi y con CH2 a Vo. Tome fotografía digital por cada R2 y
llene la siguiente tabla:
A B
CALCULE
CALCULE CALCULE
Vipp Vopp DEFASE ERROR=[(B-
R2 G= G= 1+
(mV) (V) (°) A) /A]*100
Vopp/Vipp (R2/R1)
100 K 212 21,8 0 102,83 101 1,77%
10K 212 2,36 0 11,13 11 1,16%
1K 212 416 mV 0 1,962 2 1,93%
0 212 252 mV 0 1,188 1 15,82%
Imagen 18. 1 grafica con R2=100K.
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
Imagen 19. 1 grafica con R2=10K.
Imagen 20. 1 grafica con R2=1K.
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
c) Haga Vi = 1 sen 2π1000t (V), Vcc = +/- 15V; R1= 1KΩ y R2= 100K.
Tome la fotografía. ¿Qué le sucedió a la señal de salida Vo y por qué?
Imagen 21. 1 grafica con R2=100K.
d) Con R1=1K, determine para cada valor de R2, el máximo valor de
Vipp, sin que Vo se distorsione.
• A partir de las siguientes ecuaciones de ganancia:
G= Vopp/Vipp ec.1
G= 1+ (R2/R1) ec.2
• Igualando 1 y 2, obtenemos:
Vopp/Vipp= 1+ (R2/R1)
• Despejando Vipp, obtenemos:
Vipp= Vopp / (1+ (R2/R1))
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
• Para R2=100k:
Vipp= 21,8 / (1+ (100/1))
Vipp=0,2158 V
• Para R2=10k:
Vipp= 2,36 / (1+ (10/1))
Vipp=0,2145 V
• Para R2=1k:
Vipp= 0,416 / (1+ (1/1))
Vipp=0.208 V
• Para R2=0k:
Vipp = 0,252 / (1+ (0/1))
Vipp = 0,416 V
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
PROFUNDIZACIÓN TEMÁTICA
AMPLIFICADORES INVERSORES
Se llama así porque el montaje de salida es de inversa a la de entrada, en
polaridad, pero puede ser mayor o menor dependiendo del porcentaje de
ganancia, este logra invertir un voltaje de entrada a la vez que lo fabrica
AMPLIFICADORES NO INVERSORES
Es utilizado en electrónica para formar parte de circuitos donde el nivel de voltaje
en una sola que entra en la pata no inversora sale amplificado del dispositivo.
El amplificador no inversor se utiliza donde el nivel de voltaje en una se la que
entra en la pata no inversora sale amplificada del dispositivo.
AMPLIFICADOR SEGUIDOR DE SEÑAL
Se utiliza para el acoplamiento de impedancias, la impedancia de entrada de la op,
esto lo que hace es proporcionar un efecto de aislamiento de la salida respecto a
la señal de entrada, anulando los efectos de carga. Esto lo convierte en un circuito
útil de primera etapa. El seguidor de tensión se utiliza comúnmente en circuitos
lógicos, en la construcción de buffers.}
COMPARADORES LINEALES
Se utiliza para comparar dos tensiones, las de entrada y de salida, una de las
condiciones para utilizar el amplificador es que el voltaje de entrada inversora y no
inversora debe ser diferente de cero… su principal aplicación está en los
comparadores lógicos que están en los conversores de análogo a digital.
COMPARADORES NO LINEALES
Los voltímetros y la mayoría de los instrumentos de medición digitales están
basados en comparadores lógicos y conversores de análogo a digital. también
puede ser utilizados para comparar niveles de voltaje en protecciones contra sobre
corriente.
Facultad de Ciencias Fisicomecanicas
Escuela de Ingeniería Mecánica
Escuela de Ingeniería Eléctrica,
Electrónica y Telecomunicaciones
Universidad Industrial de Santander
Construimos Futuro
CONCLUSIONES EXPERIMENTALES
• Se comprobó el efecto que tienen las resistencias conectadas al amplificador,
sobre la señal de salida Vopp. A mayor valor de R2, se obtiene una tensión de
salida más grande, y cuando en vez de R2 se hace un cortocircuito, Vopp tiende a
0 para el amplificador inversor; y tiende al valor de entrada Vipp para el
amplificador no inversor.
• También se visualizó en el osciloscopio el desfase entre la señal de entrada y la
señal de salida para las 2 configuraciones del amplificador: entrada no inversora
(0°) y entrada inversora (180°).
• Según la metrología, medir señales más pequeñas produce un error más
grande, y esto se comprobó mediante los datos obtenidos, en donde para R2=0 se
obtuvieron errores de 100%
• Se observó el fenómeno de distorsión de la señal cuando se aumentó la señal de
entrada Vipp y la R2 mientras Vcc se dejó constante (+15V). Esto ocurrió porque
matemáticamente, Vopp sería mayor a Vcc, lo cual no es posible.
• De igual forma, se realizó un ejercicio de optimización para los diferentes valores
de R2, en el cual se halló el mayor valor de Vipp posible para que no existiera
distorsión.
