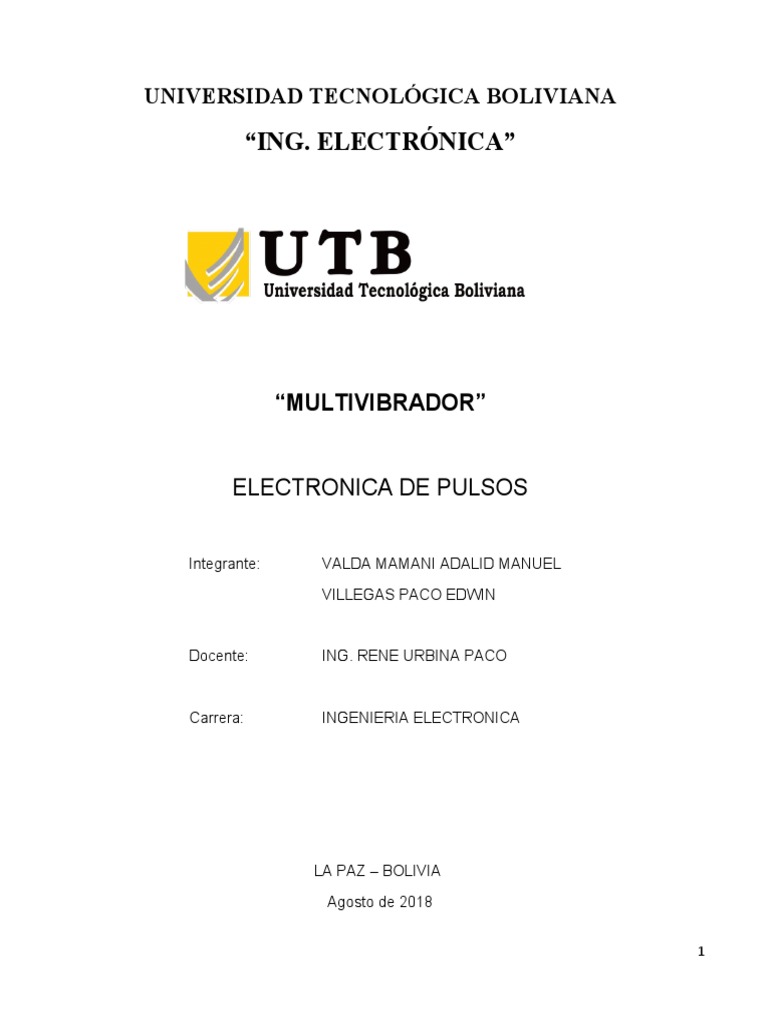

UNIVERSIDAD TECNOLÓGICA BOLIVIANA

“ING. ELECTRÓNICA”

“MULTIVIBRADOR”

ELECTRONICA DE PULSOS

Integrante: VALDA MAMANI ADALID MANUEL

VILLEGAS PACO EDWIN

Docente: ING. RENE URBINA PACO

Carrera: INGENIERIA ELECTRONICA

LA PAZ – BOLIVIA
Agosto de 2018

1
Contenido
1. OBJETIVO..............................................................................................................................................................2
2. Marco teórico..........................................................................................................................................................2
3.- Biestable................................................................................................................................................................ 3
4.- Monoestable..........................................................................................................................................................4
5. ASTABLE................................................................................................................................................................5
6. MATERIALES.........................................................................................................................................................6
7. PROCEDIMIENTO.................................................................................................................................................6
8. CONCLUSIONES Y RECOMENDACIONES.....................................................................................................6
9 Bibliografía...............................................................................................................................................................7

2
1. OBJETIVO
Implementar un circuito que nos permita demostrar los estados que representan el código binario
a partir de un integrado Ne555 en los modos Biestable y Mono Biestable.

2. Marco teórico

Un multivibrador es un circuito oscilador el cual posee la capacidad de generar una onda

cuadrada dependiendo de las características de operación, un multivibrador se divide en 3 tipos:
astable, monoestable y biestable.

3.- Biestable

Circuito secuencial en que su salida no sólo depende de su entrada, sino de sus entradas
anteriores, que quedan recogidas en lo que se conoce como estado.

Un biestable, también llamado (flip-flop), es un multivibrador capaz de permanecer en un estado

determinado o en el contrario durante un tiempo indefinido.

Esta característica es ampliamente utilizada en electrónica digital para memorizar información. El

paso de un estado a otro se realiza variando sus entradas. Dependiendo del tipo de dichas
entradas los biestables se dividen en:

*Asíncronos: sólo tienen entradas de control.

*Síncronos: además de las entradas de control posee una entrada de sincronismo o de

reloj.

3
4.- Monoestable

El monoestable es un circuito multivibrador que realiza una función secuencial consistente en

que, al recibir una excitación exterior, cambia de estado y se mantiene en él durante un periodo
que viene determinado por una constante de tiempo. Transcurrido dicho periodo de tiempo, la
salida del monoestable vuelve a su estado original. Por tanto, tiene un estado estable (de aquí
su nombre) y un estado casi estable, quasi estable o inestable.

Un multivibrador monoestable es un circuito con una característica que necesita un pulso

externo para cambiar de estado, una vez activo transcurre cierto tiempo y este regresa al estado
anterior, también es imposible mantener el estado activo indefinidamente a este circuito se le
conoce como un timer.

4
5. ASTABLE

Un astable es un multivibrador que no presenta ningún estado estable, lo que significa que
posee dos estados "cuasi-estables" entre los que conmuta, permaneciendo en cada uno de ellos
un tiempo determinado.

La frecuencia de conmutación depende, en general, de la carga y descarga de capacitores. En

su forma más sencilla son dos simples transistores realimentados entre sí.

Usando redes de resistencias y capacitores en esa realimentación se pueden definir los periodos
Entre sus múltiples aplicaciones se cuentan la generación de ondas periódicas (generador de
reloj), de trenes de impulsos, destelladores.

5
Un multivibrador astable es un circuito capaz de cambiar de un estado a otro sin intervención
externa, al ser conectado automáticamente comienza su ciclo permaneciendo en un estado por
cierto tiempo y luego cambiando de estado durante otro tiempo, el cambio entre estos estos dos
estados por lo general depende de la carga y descarga de los condensadores entre sus
múltiples aplicaciones se encuentra la generación de ondas periódicas como generador de reloj
y trenes de pulsos.

6. MATERIALES
 1 NE555
 1 TRANSISTOR 2222ª
 1 TRANSISTOR B548
 3 RESISTENCIA 1K
 10 RESISTENCIAS 10K
 1 CAPACITOR 470UF X 16V
 4 LEDS
 4 PULSADORES
 POTENCIOMETRO DE 10 K
 FUENTE
 PROTOBOARD

7. PROCEDIMIENTO

Realizar e implementar los conocimientos adquiridos con los circuitos ya descritos anteriormente
y demostrar su funcionamiento para la comprobación de los cambios de estados que presentan
cada concepto.

6
8. CONCLUSIONES Y RECOMENDACIONES

SI se pudo comprobar el funcionamiento de cada circuito y se adquirió la experiencia del montado del mismo asi
también el funcionamiento y la representación con los leds de los estados y se recomienda el uso de un laboratorio
electrónico.

9 Bibliografía
https://www.ecured.cu/Biestable

https://aulavirtual.fio.unam.edu.ar/pluginfile.php/61789/mod_resource/content/0/MONOESTABLE.pdf
