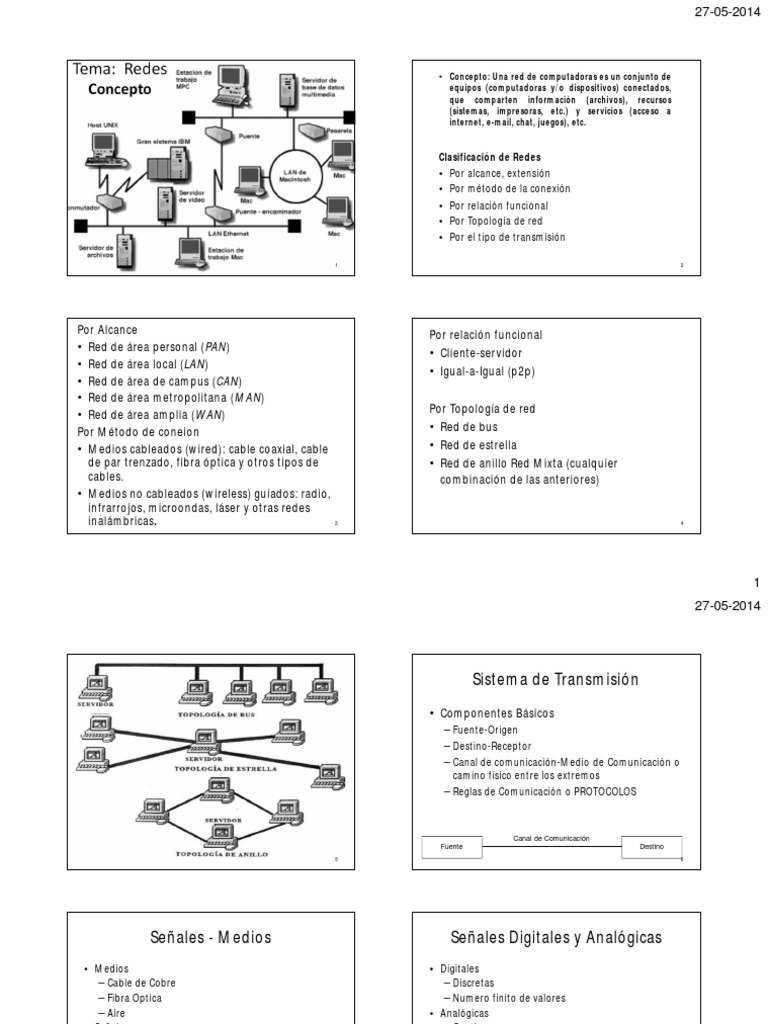

27-05-2014

Tema: Redes • Concepto: Una red de computadoras es un conjunto de

Concepto equipos (computadoras y/o dispositivos) conectados,
que comparten información (archivos), recursos
(sistemas, impresoras, etc.) y servicios (acceso a
internet, e-mail, chat, juegos), etc.

Clasificación de Redes
• Por alcance, extensión
• Por método de la conexión
• Por relación funcional
• Por Topología de red
• Por el tipo de transmisión

1 2

Por Alcance Por relación funcional

• Red de área personal (PAN) • Cliente-servidor
• Red de área local (LAN)
• Igual-a-Igual (p2p)
• Red de área de campus (CAN)
• Red de área metropolitana (MAN)
Por Topología de red
• Red de área amplia (WAN)
Por Método de coneion • Red de bus
• Medios cableados (wired): cable coaxial, cable • Red de estrella
de par trenzado, fibra óptica y otros tipos de • Red de anillo Red Mixta (cualquier
cables. combinación de las anteriores)
• Medios no cableados (wireless) guiados: radio,
infrarrojos, microondas, láser y otras redes
inalámbricas. 3 4

1
 27-05-2014

Sistema de Transmisión
• Componentes Básicos
– Fuente-Origen
– Destino-Receptor
– Canal de comunicación-Medio de Comunicación o
camino físico entre los extremos
– Reglas de Comunicación o PROTOCOLOS

Canal de Comunicación
Fuente Destino
5 6

Señales - Medios Señales Digitales y Analógicas

• Medios • Digitales
– Cable de Cobre – Discretas
– Fibra Optica – Numero finito de valores
– Aire • Analógicas
• Señales – Continuas
– Representación eléctrica de la información a – Numero infinito de valores
transmitir / recibir • Conversores de Señales (MODEM o DATA SET)
• Señales electromagnéticas
• Traductores o convertidores de Informacion en señales eléctricas
– Analógico a Digital
(microfonos, camas de TV, etc) – Digital a Analógico

7 8

2
 27-05-2014

Como se transporta Información Transmisión de Datos

Digital, mediante señales analógicas?
• Definición de una señal analógica
– Amplitud • Serie
• Es el valor máximo de la señal respecto al origen. Se determina por la
cantidad de carga eléctrica – Transmisión bit a bit por un único canal
• Periodo : intervalo de tiempo mínimo en el que la señal se repite. O – Conversión- serialización de información-deserializar
bien es el tiempo de duración de un ciclo (segs)
– Frecuencia información
• Numero de oscilaciones completas de la onda, en un período
determinado (Hz)
– Fase • Paralelo
• Punto que ha alcanzado la señal en su ciclo
• Ancho de Banda: es la conjunto de frecuencias que se – Transmisión simultánea de n bits por n canales.-
pueden transmitir por una línea de comunicaciones.
Determina la capacidad del Canal

9 10

Modos de Transmisión CANALES

• Simplex - SIMPLEX • Son medios físicos por donde fluyen los datos
– Un solo sentido siempre (radio comun- que se transmiten entre las computadoras
Receptores)
• El éxito de la transmisión depende
• Semiduplex – HALF-DUPLEX principalmente de dos factores:
– Ambos sentidos, pero alternativos (Handys – – Calidad de la Señal
Radio Transmisor)
– Características del medio de transmisión
• Duplex – FULL-DUPLEX
– Ambos sentidos simultaneos (interactividad)

11 12

3
 27-05-2014

Medios – Cables Control de la Comunicación

• Par Trenzado: (Protocolos)
• El protocolo es el conjunto de reglas y
procedimientos que administra la
• Cable COAXIAL:Cables – CoaxialConsta de un núcleo de cobre comunicación.
solido roreado por un aislante. Con este tipo de cable se • El equipo emisor, divide la información en
consiguen mayores distancias. porciones pequeñas, a las cuales se les agregan
datos de control. A esto se le llama paquete y es
entregado a la red.
• Fibra Optica: Transmiten señales luminosas (fotones) por un • El equipo receptor, toma cada paquete, le quita
núcleo de dióxido de silicio. Las transmisiones fotónicas no
los datos de control y vuelve a armar la
información original
producen emisiones fuera del cable, y no se ven afectadas por
la radiación externa. Propiedades: Inmunidad al ruido,
• En los paquetes, además se indican: Máquina
que envía el paquete, Máquina que debe
Pequeño Tamaño, Poco Peso, Baja atenuación recibirlo, Nro. de orden o secuencia
13 14

Control de la comunicación
Construcción de una red
(protocolos)
 Una red simple
Una red de computadoras simple se puede construir a partir
de dos computadoras agregando un adaptador de la red a
cada computadora y conectándolas luego mediante un
cable especial llamado "cable cruzado"
 5.4.2 Redes prácticas
Constan generalmente de más de dos computadoras
interconectadas y generalmente requieren dispositivos
especiales además del controlador de interfaz de red con el
cual cada computadora necesita estar equipada. Ejemplos
de algunos de estos dispositivos especiales son los
concentradores (hubs), multiplexores (switches) y
enrutadores (routers).

15 16

4
 27-05-2014

Tipo de redes Internet

• Red Publica. Capaz de compartir información y que permite
comunicar a usuarios sin importar su ubicación geográfica. • Una red interna específica, consiste en una
• Red privada.Una red privada se definiría como una red que interconexión mundial de las redes
puede usarla una sola persona y que están configuradas con
clave de acceso personal. gubernamentales, académicas, públicas, y
• Red personal del área (PAN). Usada para la comunicación privadas basadas sobre el Advanced Research
entre los dispositivos de la computadora (teléfonos) cerca de Projects Agency Network (ARPANET)
una persona. Los dispositivos pueden o no pueden pertenecer desarrollado por ARPA del departamento de
a la persona en cuestión. El alcance de una PAN es
típicamente algunos metros. Se pueden conectar con cables los EE.UU.
tales como USB y FireWire o sin hilos (WPAN) con tecnologías
de red tales como IrDA y Bluetooth.

17 18

Intranet
• Una red o una red interna que se limitan en
alcance a una sola organización o entidad y
que utilicen el TCP/IP Protocol Suite, el HTTP,
el FTP, y los otros protocolos y software de red
de uso general en el Internet. Nota: Intranets
se puede también categorizar como el LAN,
CAN, MAN, WAN, o el otro tipo de red.
Extranet
• Una red interna que se limitan en alcance a
una sola organización o entidad pero que
también han limitado conexiones a las redes
de una o más generalmente, pero no
necesariamente, organizaciones confiadas o
entidades.

19 20
