Mecánica de Fluidos
Guía n°2.- Estática de Fluidos

Profesor: Fernando Betancourt

Ayudantes: Jaime Manríquez-Vicente Bustamante

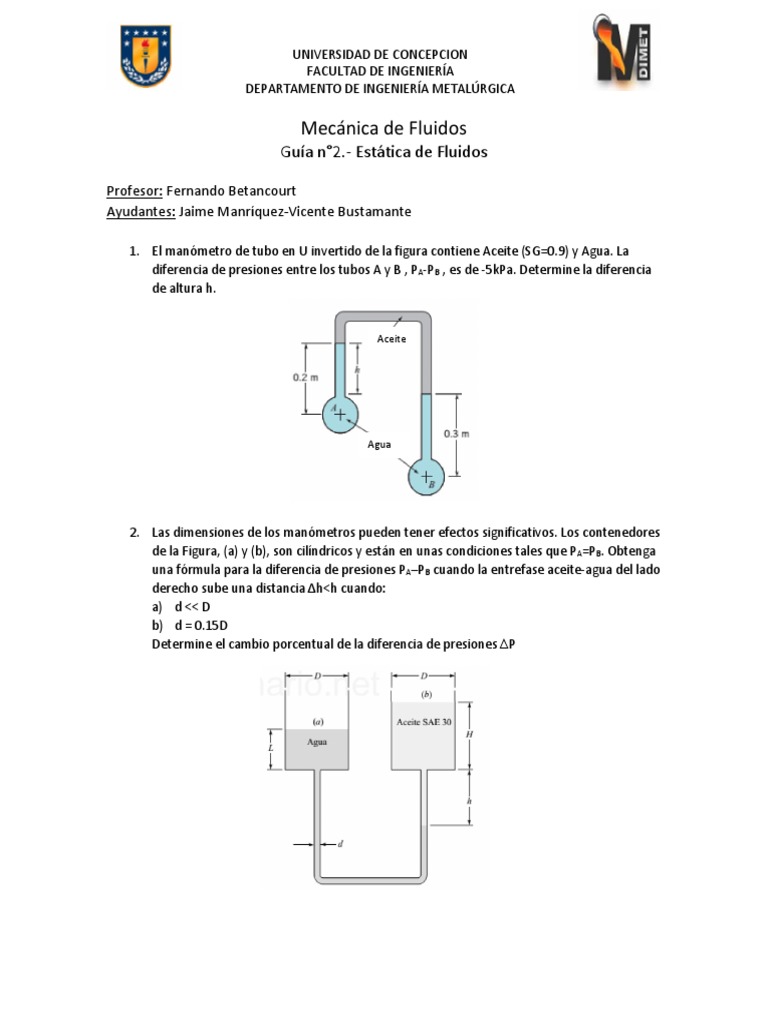

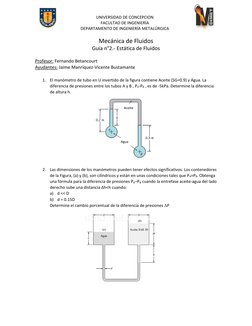

1. El manómetro de tubo en U invertido de la figura contiene Aceite (SG=0.9) y Agua. La

diferencia de presiones entre los tubos A y B , PA-PB , es de -5kPa. Determine la diferencia
de altura h.

Aceite

Agua

2. Las dimensiones de los manómetros pueden tener efectos significativos. Los contenedores
de la Figura, (a) y (b), son cilíndricos y están en unas condiciones tales que PA=PB. Obtenga
una fórmula para la diferencia de presiones PA–PB cuando la entrefase aceite-agua del lado
derecho sube una distancia ∆h<h cuando:
a) d << D
b) d = 0.15D
Determine el cambio porcentual de la diferencia de presiones ∆P
 UNIVERSIDAD DE CONCEPCION
FACULTAD DE INGENIERÍA
DEPARTAMENTO DE INGENIERÍA METALÚRGICA

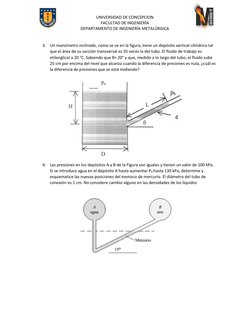

3. Un manómetro inclinado, como se ve en la figura, tiene un depósito vertical cilíndrico tal

que el área de su sección transversal es 35 veces la del tubo. El fluido de trabajo es
etilenglicol a 20 °C. Sabiendo que θ= 20° y que, medido a lo largo del tubo, el fluido sube
25 cm por encima del nivel que alcanza cuando la diferencia de presiones es nula, ¿cuál es
la diferencia de presiones que se está midiendo?

4. Las presiones en los depósitos A y B de la Figura son iguales y tienen un valor de 100 kPa.
Si se introduce agua en el depósito A hasta aumentar PA hasta 130 kPa, determine y
esquematice las nuevas posiciones del menisco de mercurio. El diámetro del tubo de
conexión es 1 cm. No considere cambio alguno en las densidades de los líquidos
 UNIVERSIDAD DE CONCEPCION
FACULTAD DE INGENIERÍA
DEPARTAMENTO DE INGENIERÍA METALÚRGICA

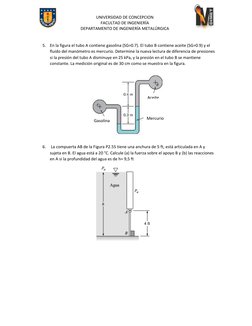

5. En la figura el tubo A contiene gasolina (SG=0.7). El tubo B contiene aceite (SG=0.9) y el

fluido del manómetro es mercurio. Determine la nueva lectura de diferencia de presiones
si la presión del tubo A disminuye en 25 kPa, y la presión en el tubo B se mantiene
constante. La medición original es de 30 cm como se muestra en la figura.

Aceite

Mercurio
Gasolina

6. La compuerta AB de la Figura P2.55 tiene una anchura de 5 ft, está articulada en A y

sujeta en B. El agua está a 20 °C. Calcule (a) la fuerza sobre el apoyo B y (b) las reacciones
en A si la profundidad del agua es de h= 9,5 ft
 UNIVERSIDAD DE CONCEPCION
FACULTAD DE INGENIERÍA
DEPARTAMENTO DE INGENIERÍA METALÚRGICA

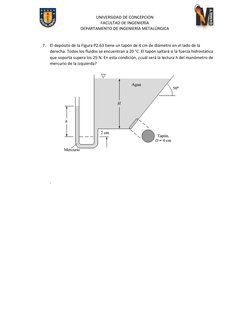

7. El depósito de la Figura P2.63 tiene un tapón de 4 cm de diámetro en el lado de la

derecha. Todos los fluidos se encuentran a 20 °C. El tapón saltará si la fuerza hidrostática
que soporta supera los 25 N. En esta condición, ¿cuál será la lectura h del manómetro de
mercurio de la izquierda?
