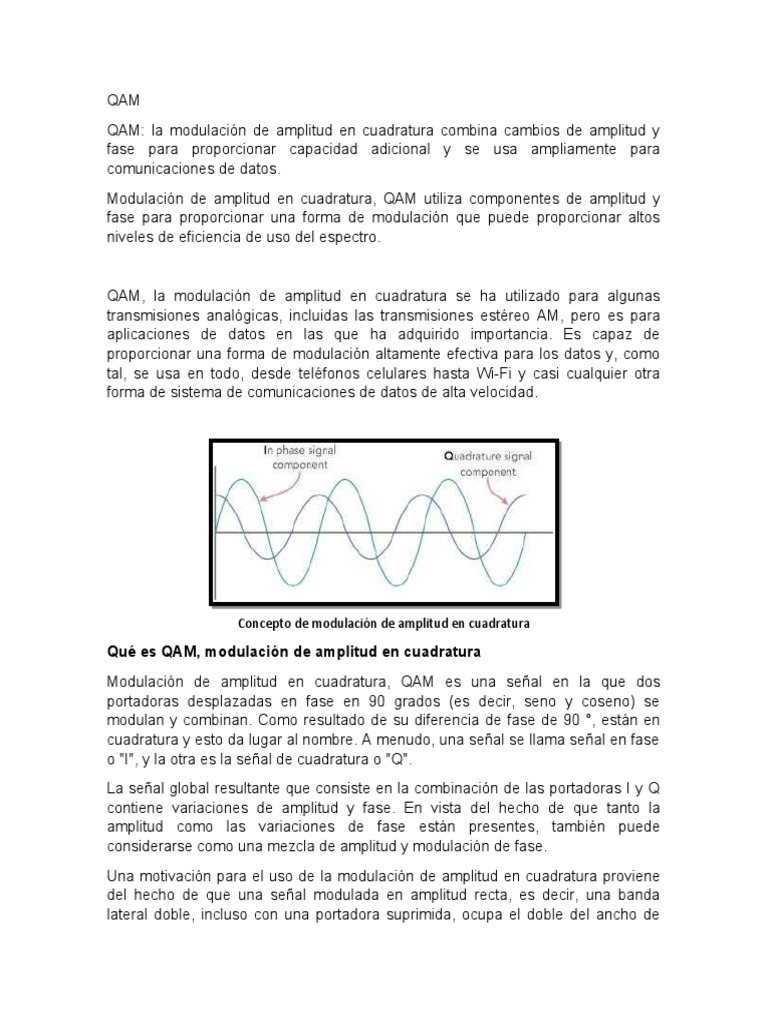

QAM

QAM: la modulación de amplitud en cuadratura combina cambios de amplitud y

fase para proporcionar capacidad adicional y se usa ampliamente para
comunicaciones de datos.
Modulación de amplitud en cuadratura, QAM utiliza componentes de amplitud y
fase para proporcionar una forma de modulación que puede proporcionar altos
niveles de eficiencia de uso del espectro.

QAM, la modulación de amplitud en cuadratura se ha utilizado para algunas

transmisiones analógicas, incluidas las transmisiones estéreo AM, pero es para
aplicaciones de datos en las que ha adquirido importancia. Es capaz de
proporcionar una forma de modulación altamente efectiva para los datos y, como
tal, se usa en todo, desde teléfonos celulares hasta Wi-Fi y casi cualquier otra
forma de sistema de comunicaciones de datos de alta velocidad.

Concepto de modulación de amplitud en cuadratura

Qué es QAM, modulación de amplitud en cuadratura

Modulación de amplitud en cuadratura, QAM es una señal en la que dos
portadoras desplazadas en fase en 90 grados (es decir, seno y coseno) se
modulan y combinan. Como resultado de su diferencia de fase de 90 °, están en
cuadratura y esto da lugar al nombre. A menudo, una señal se llama señal en fase
o "I", y la otra es la señal de cuadratura o "Q".
La señal global resultante que consiste en la combinación de las portadoras I y Q
contiene variaciones de amplitud y fase. En vista del hecho de que tanto la
amplitud como las variaciones de fase están presentes, también puede
considerarse como una mezcla de amplitud y modulación de fase.
Una motivación para el uso de la modulación de amplitud en cuadratura proviene
del hecho de que una señal modulada en amplitud recta, es decir, una banda
lateral doble, incluso con una portadora suprimida, ocupa el doble del ancho de
banda de la señal de modulación. Esto es muy derrochador del espectro de
frecuencia disponible. QAM restablece el equilibrio colocando dos señales
portadoras suprimidas de doble banda lateral independientes en el mismo
espectro que una señal portadora suprimida de doble banda lateral ordinaria.

QAM analógico y digital

Modulación de amplitud en cuadratura, QAM puede existir en lo que puede
denominarse formatos analógicos o digitales. Las versiones analógicas de QAM
se usan típicamente para permitir que se transmitan múltiples señales analógicas
en una sola portadora. Por ejemplo, se utiliza en los sistemas de televisión PAL y
NTSC, donde los diferentes canales proporcionados por QAM le permiten
transportar los componentes de la información de color o croma. En aplicaciones
de radio, se utiliza un sistema conocido como C-QUAM para radio estéreo AM.
Aquí, los diferentes canales permiten que los dos canales necesarios para el
estéreo se transporten en la única portadora.
Los formatos digitales de QAM a menudo se denominan "QAM cuantizados" y se
utilizan cada vez más para las comunicaciones de datos a menudo dentro de los
sistemas de radiocomunicaciones. Los sistemas de comunicaciones por radio que
van desde la tecnología celular como en el caso de LTE hasta los sistemas
inalámbricos que incluyen WiMAX y Wi-Fi 802.11 utilizan una variedad de formas
de QAM, y el uso de QAM solo aumentará en el campo de las comunicaciones por
radio.

Conceptos básicos de QAM digital / cuantizado

La modulación de amplitud en cuadratura, QAM, cuando se usa para la
transmisión digital para aplicaciones de comunicaciones de radio es capaz de
transportar velocidades de datos más altas que los esquemas modulados en
amplitud ordinarios y los esquemas modulados en fase.
Las señales básicas exhiben solo dos posiciones que permiten la transferencia de
0 o 1. Usando QAM hay muchos puntos diferentes que pueden usarse, cada uno
con valores definidos de fase y amplitud. Esto se conoce como diagrama de
constelación. A las diferentes posiciones se les asignan valores diferentes, y de
esta manera una sola señal puede transferir datos a una velocidad mucho mayor.
 Diagrama de constelación para una señal 16QAM que muestra la ubicación de los diferentes
puntos.

Como se muestra arriba, los puntos de constelación generalmente están

dispuestos en una cuadrícula cuadrada con el mismo espacio horizontal y vertical.
Aunque los datos son binarios, las formas más comunes de QAM, aunque no
todas, son donde la constelación puede formar un cuadrado con el número de
puntos igual a una potencia de 2, es decir, 4, 16, 64. . . . , es decir, 16QAM,
64QAM, etc.
Al utilizar formatos de modulación de orden superior, es decir, más puntos en la
constelación, es posible transmitir más bits por símbolo. Sin embargo, los puntos
están más juntos y, por lo tanto, son más susceptibles al ruido y los errores de
datos.
La ventaja de pasar a los formatos de orden superior es que hay más puntos
dentro de la constelación y, por lo tanto, es posible transmitir más bits por símbolo.
La desventaja es que los puntos de constelación están más juntos y, por lo tanto,
el enlace es más susceptible al ruido. Como resultado, las versiones de orden
superior de QAM solo se usan cuando hay una relación señal / ruido
suficientemente alto.
Para proporcionar un ejemplo de cómo opera QAM, el diagrama de constelación a
continuación muestra los valores asociados con los diferentes estados para una
señal 16QAM. De esto se puede ver que un flujo continuo de bits puede agruparse
en cuatro y representarse como una secuencia.
 Mapeo de secuencia de bits para una señal 16QAM

Normalmente, el QAM de orden más bajo encontrado es 16QAM. La razón de que

este sea el orden más bajo que se encuentra normalmente es que 2QAM es lo
mismo que la codificación de desplazamiento de fase binaria, BPSK, y 4QAM es lo
mismo que la codificación de desplazamiento de fase en cuadratura, QPSK.

Además, 8QAM no se usa ampliamente. Esto se debe a que el rendimiento de la

tasa de error de 8QAM es casi el mismo que el de 16QAM: es solo
aproximadamente 0.5 dB mejor y la tasa de datos es solo tres cuartos de la de
16QAM. Esto surge de la forma rectangular, más que cuadrada, de la
constelación.

Ventajas y desventajas de QAM

Aunque QAM parece aumentar la eficiencia de la transmisión para los sistemas de
comunicaciones de radio al utilizar variaciones de amplitud y fase, tiene varios
inconvenientes. La primera es que es más susceptible al ruido porque los estados
están más juntos, de modo que se necesita un nivel de ruido más bajo para mover
la señal a un punto de decisión diferente. Los receptores para uso con modulación
de fase o frecuencia pueden usar amplificadores limitantes que pueden eliminar
cualquier ruido de amplitud y, por lo tanto, mejorar la dependencia del ruido. Este
no es el caso con QAM.

La segunda limitación también está asociada con el componente de amplitud de la

señal. Cuando una señal modulada en fase o frecuencia se amplifica en un
transmisor de radio, no hay necesidad de usar amplificadores lineales, mientras
que cuando se usa QAM que contiene un componente de amplitud, se debe
mantener la linealidad. Desafortunadamente, los amplificadores lineales son
menos eficientes y consumen más energía, y esto los hace menos atractivos para
las aplicaciones móviles.

QAM vs PSK y otros modos

Al decidir sobre una forma de modulación, vale la pena comparar AM vs PSK y
otros modos mirando lo que cada uno tiene para ofrecer.
Como existen ventajas y desventajas de usar QAM, es necesario comparar QAM
con otros modos antes de tomar una decisión sobre el modo óptimo. Algunos
sistemas de radiocomunicaciones cambian dinámicamente el esquema de
modulación dependiendo de las condiciones y requisitos del enlace: nivel de señal,
ruido, velocidad de datos requerida, etc.

La siguiente tabla compara varias formas de modulación:

RESUMEN DE LOS TIPOS DE MODULACIÓN CON CAPACIDADES DE DATOS

MODULACIÓN BITS POR - MARGEN DE ERROR - COMPLEJIDAD

SÍMBOLO
OOK 1 1/2 0,5 Bajo
BPSK 1 1 1 Medio
QPSK 2 1 / √2 0,71 Medio
16 QAM 44 √2 / 6 0.23 Alto
64 QAM 66 √2 / 14 0.1 Alto

Por lo general, se encuentra que si se requieren velocidades de datos superiores a

las que se pueden lograr con 8-PSK, es más habitual usar modulación de amplitud
en cuadratura. Esto se debe a que tiene una mayor distancia entre los puntos
adyacentes en el plano I - Q y esto mejora su inmunidad al ruido. Como resultado,
puede lograr la misma velocidad de datos a un nivel de señal más bajo.
Sin embargo, los puntos ya no tienen la misma amplitud. Esto significa que el
demodulador debe detectar tanto la fase como la amplitud. Además, el hecho de
que la amplitud varía significa que se requiere un amplificador lineal para
amplificar la señal.

Teoría y fórmulas de QAM

- la teoría básica y las fórmulas o ecuaciones relevantes detrás de la modulación
de amplitud en cuadratura QAM proporcionan información adicional sobre su
funcionamiento.
La teoría básica de QAM tiene como objetivo expresar el funcionamiento de QAM,
modulación de amplitud en cuadratura utilizando algunas fórmulas matemáticas.
Afortunadamente, es posible expresar parte de la teoría básica de QAM en
términos de ecuaciones relativamente simples que proporcionan una idea de lo
que realmente está sucediendo dentro de la señal de QAM.

Conceptos básicos de la teoría QAM

La teoría de la amplitud en cuadratura establece que tanto la amplitud como la
fase cambian dentro de una señal QAM.
La forma básica en que se puede generar una señal QAM es generar dos señales
que están 90 ° desfasadas entre sí y luego sumarlas. Esto generará una señal que
es la suma de ambas ondas, que tiene una cierta amplitud resultante de la suma
de ambas señales y una fase que nuevamente depende de la suma de las
señales.
Si se ajusta la amplitud de una de las señales, esto afecta tanto a la fase como a
la amplitud de la señal general, la fase tiende hacia la de la señal con el contenido
de amplitud más alta.
Como hay dos señales de RF que se pueden modular, estas se denominan I - En
fase y Q - Señales de cuadratura.
Las señales I y Q se pueden representar mediante las siguientes ecuaciones:

yo= A cos ( Ψ ) y Q = A sin ( Ψ
)
Se puede ver que los componentes I y Q están representados como coseno y
seno. Esto se debe a que las dos señales están desfasadas 90 ° entre sí.
Usando las dos ecuaciones es posible expresar la señal como:

cos ( α + β ) = cos ( α ) cos ( β ) - sin ( α ) sin ( β )

Usando la expresión A cos (2πft + Ψ) para la señal portadora.

A cos ( 2 π ft + Ψ ) =Icos ( 2 ? ft ) -Q sin ( 2 π ft
)
Donde f es la frecuencia portadora.
Esta expresión muestra que la forma de onda resultante es una señal periódica
para la cual la fase se puede ajustar cambiando la amplitud, ya sea I o Q. Esto
también puede dar como resultado un cambio de amplitud también.
En consecuencia, es posible modular digitalmente una señal portadora ajustando
la amplitud de las dos señales mixtas.

Formatos QAM: 8-QAM, 16-QAM, 32-QAM, 64-QAM, 128-QAM, 256-QAM

La modulación de amplitud en cuadratura se puede usar con una variedad de
formatos diferentes: 8QAM, 16QAM, 64QAM, 128QAM, 256QAM, pero hay
diferencias de rendimiento y compensaciones

QAM, la modulación de amplitud en cuadratura proporciona algunos beneficios

significativos para la transmisión de datos. Como las transiciones de 16QAM a
64QAM, de 64QAM a 256 QAM, etc., se pueden lograr velocidades de datos más
altas, pero a costa del margen de ruido.
Muchos sistemas de transmisión de datos migran entre los diferentes órdenes de
QAM, 16QAM, 32QAM, etc., dependiendo de las condiciones del enlace. Si hay un
buen margen, se pueden usar órdenes más altas de QAM para obtener una
velocidad de datos más rápida, pero si el enlace se deteriora, se usan órdenes
más bajas para preservar el margen de ruido y garantizar que se conserve una
tasa de error de bits baja.
A medida que aumenta el orden de QAM, la distancia entre los diferentes puntos
en el diagrama de constelación disminuye y hay una mayor posibilidad de que se
introduzcan errores de datos. Para utilizar los formatos QAM de orden superior, el
enlace debe tener un E b / N o muy bueno; de lo contrario, habrá errores de datos.
Cuando E b / N o se deteriore, entonces se debe aumentar el nivel de potencia o
reducir el orden QAM. si se debe preservar la tasa de error de bits.
Por consiguiente, hay un equilibrio entre la velocidad de datos y el orden de
modulación QAM, la potencia y la tasa de error de bits aceptable. Si bien se puede
introducir más corrección de errores para mitigar cualquier deterioro en la calidad
del enlace, esto también disminuirá el rendimiento de los datos.
 Mapeo de secuencia de bits para una señal 16QAM

Formatos y aplicaciones QAM

QAM se encuentra en muchas aplicaciones de comunicaciones de radio y entrega
de datos. Sin embargo, algunas variantes específicas de QAM se utilizan en
algunas aplicaciones y estándares específicos.
Existe un equilibrio entre el rendimiento de datos y la relación señal / ruido
requerida. A medida que aumenta el orden de la señal QAM, es decir, progresa de
16QAM a 64QAM, etc., aumenta el rendimiento de datos que se puede lograr en
condiciones ideales. Sin embargo, la desventaja es que se requiere una mejor
relación señal / ruido para lograr esto.

Para algunos sistemas, el orden del formato de modulación es fijo, pero en otros
donde hay un enlace bidireccional, es posible adaptar el orden de la modulación
para obtener el mejor rendimiento para las condiciones de enlace dadas. El nivel
de corrección de errores utilizado también se modifica. De esta manera, al cambiar
el orden de modulación y la corrección de errores, la velocidad de los datos se
puede optimizar manteniendo la tasa de error requerida.
Para aplicaciones de transmisión doméstica, por ejemplo, 64 QAM y 256 QAM se
utilizan a menudo en aplicaciones de televisión por cable digital y módem de
cable. El orden de la modulación QAM debe establecerse en el transmisor, porque
la transmisión es solo de una manera, y además de esto, hay miles de receptores,
lo que hace imposible tener una forma de modulación dinámicamente adaptativa.
En el Reino Unido, 16 QAM y 64 QAM se utilizan actualmente para la televisión
digital terrestre utilizando DVB - Digital Video Broadcasting. En los EE. UU., 64
QAM y 256 QAM son los esquemas de modulación obligatorios para cable digital
estandarizados por SCTE en el estándar ANSI / SCTE 07 2000.
Para las muchas formas de tecnología inalámbrica y celular, es posible alterar
dinámicamente el orden de modulación QAM y corrección de errores de acuerdo
con las condiciones de enlace entre los dos extremos.
A medida que aumentan las velocidades de datos y aumenta la demanda de
eficiencia del espectro, también lo hace la complejidad de la tecnología de
adaptación de enlaces. Los canales de datos se transmiten en la señal de radio
celular para permitir una adaptación rápida del enlace para cumplir con la calidad
del enlace prevaleciente y garantizar el rendimiento óptimo de los datos, el
equilibrio de la potencia del transmisor, el orden QAM y la corrección de errores de
reenvío, etc.

Diagramas de constelación para QAM

Los diagramas de constelación muestran las diferentes posiciones para los
estados dentro de diferentes formas de modulación de amplitud en cuadratura
QAM. A medida que aumenta el orden de la modulación, también lo hace el
número de puntos en el diagrama de constelación QAM.

Los diagramas a continuación muestran diagramas de constelación para una

variedad de formatos de modulación:

Constelación 16QAM
 Constelación 32QAM

Constelación 64QAM

Se puede ver a partir de estos pocos diagramas de constelación QAM, que a

medida que aumenta el orden de modulación, también disminuye la distancia entre
los puntos en la constelación. En consecuencia, pequeñas cantidades de ruido
pueden causar mayores problemas.
A medida que aumenta el nivel de ruido debido a la baja intensidad de la señal,
también aumenta el área cubierta por un punto en la constelación. Si se vuelve
demasiado grande, entonces el receptor no puede determinar qué posición en la
constelación estaba destinada a ser la señal transmitida, y esto da como resultado
errores.
También se encuentra que cuanto mayor sea el orden de modulación para la señal
QAM, mayor será la cantidad de variación de amplitud presente en la señal
transmitida. Para los amplificadores de transmisor RF para todo, desde Wi-Fi a
celulares y más, significa que se requieren amplificadores lineales. Como los
amplificadores lineales son menos eficientes que los que se pueden ejecutar en
saturación, significa que pueden ser necesarias técnicas como los amplificadores
Doherty y el seguimiento de envolvente.

También a medida que aumenta la variación de amplitud, también disminuye el

nivel de eficiencia. Esto es muy importante para la eficiencia de la batería del
equipo móvil y la eficiencia energética de la estación base.

QAM bits por símbolo

La ventaja de utilizar QAM es que es una forma de modulación de orden superior
y, como resultado, puede transportar más bits de información por símbolo. Al
seleccionar un formato de orden superior de QAM, se puede aumentar la
velocidad de datos de un enlace.

La siguiente tabla ofrece un resumen de las tasas de bits de diferentes formas de

QAM y PSK.

Mapeo de bits para una señal 16QAM

COMPARACIÓN DE FORMATOS QAM Y TASAS DE BITS

MODULACIÓN BITS POR SÍMBOLO VELOCIDAD DE SÍMBOLO
BPSK 1 1 x velocidad de bits
QPSK 2 1/2 tasa de bits
8PSK 3 Velocidad de 1/3 bit
16QAM 44 1/4 tasa de bits
32 QAM 55 Velocidad de 1/5 bit
64 QAM 66 Velocidad de 1/6 bit
El espectro de potencia y la eficiencia de ancho de banda de la modulación QAM
es idéntica a la modulación M-ary PSK, en otras palabras, para el mismo orden de
cambio de fase, el espectro de potencia y los niveles de eficiencia de ancho de
banda son exactamente los mismos, ya sea que se use modulación de amplitud
en cuadratura o cambio de fase .

Margen de ruido QAM

Si bien las tasas de modulación de orden más altas pueden ofrecer velocidades de
datos mucho más rápidas y niveles más altos de eficiencia espectral para el
sistema de comunicaciones por radio, esto tiene un precio. Los esquemas de
modulación de orden superior son considerablemente menos resistentes al ruido y
la interferencia.

Como resultado de esto, muchos sistemas de radiocomunicaciones ahora usan

técnicas de modulación adaptativa dinámica. Detectan las condiciones del canal y
adaptan el esquema de modulación para obtener la velocidad de datos más alta
para las condiciones dadas. A medida que disminuyen las relaciones señal / ruido,
los errores aumentarán junto con los reenvíos de datos, lo que ralentizará el
rendimiento. Al volver a un esquema de modulación de orden inferior, el enlace
puede hacerse más confiable con menos errores de datos y reenvíos.

FORMATOS QAM Y RENDIMIENTO DE RUIDO

MODULACIÓN η B EB / NO PARA BER = 1 EN 10 6
16QAM 2 10,5
64 QAM 3 18,5
256QAM 44 24
1024QAM 55 28

Seleccionar el orden correcto de la modulación QAM para cualquier situación

dada, y tener la capacidad de adaptarlo dinámicamente puede permitir obtener el
rendimiento óptimo para las condiciones del enlace en ese momento. La reducción
del orden de la modulación QAM permite lograr tasas de error de bit más bajas y
esto reduce la cantidad de corrección de error requerida. De esta manera, el
rendimiento se puede maximizar para la calidad de enlace prevaleciente.

Modulador y demodulador QAM

La modulación y demodulación de la modulación de amplitud en cuadratura, QAM
utiliza circuitos que pueden acomodar componentes I y Q.
En cualquier sistema que utilice modulación de amplitud en cuadratura, QAM,
habrá moduladores y demoduladores.
Estos moduladores y demoduladores QAM son necesarios para proporcionar la
capacidad de modular los componentes en fase y en cuadratura de la señal de
modulación en la portadora.

Conceptos básicos del modulador QAM

El modulador QAM esencialmente sigue la idea que se puede ver en la teoría
básica de QAM donde hay dos señales portadoras con un cambio de fase de 90 °
entre ellas. Estos se modulan en amplitud con los dos flujos de datos conocidos
como I o en fase y los flujos de datos Q o en cuadratura. Estos se generan en el
área de procesamiento de banda base.

Circuito modulador QAM IQ básico

Las dos señales resultantes se suman y luego se procesan según se requiera en

la cadena de señal de RF, generalmente convirtiéndolas en frecuencia a la
frecuencia final requerida y amplificándolas según sea necesario.

Vale la pena señalar que, como la amplitud de la señal varía, cualquier

amplificador de RF debe ser lineal para preservar la integridad de la señal.
Cualquier no linealidad alterará los niveles relativos de las señales y alterará la
diferencia de fase, distorsionando así la señal e introduciendo la posibilidad de
errores de datos.

Conceptos básicos del demodulador QAM

El demodulador QAM es muy inverso al modulador QAM.

Las señales ingresan al sistema, se dividen y cada lado se aplica a un mezclador.
Una mitad tiene el oscilador local en fase aplicado y la otra mitad tiene la señal del
oscilador en cuadratura aplicada.

Circuito básico de demodulador QAM IQ

El modulador básico supone que las dos señales en cuadratura permanecen

exactamente en cuadratura.
Un requisito adicional es derivar una señal de oscilador local para la demodulación
que esté exactamente en la frecuencia requerida para la señal. Cualquier
desplazamiento de frecuencia será un cambio en la fase de la señal del oscilador
local con respecto a los dos componentes portadores suprimidos de doble banda
lateral de la señal global.
Los sistemas incluyen circuitos para recuperación de portadores que a menudo
utilizan un bucle de bloqueo de fase, algunos incluso tienen un bucle interno y
externo. La recuperación de la fase del operador es importante; de lo contrario, la
tasa de error de bits para los datos se verá comprometida.

Los circuitos que se muestran arriba muestran el modulador genérico IQ QAM y

los circuitos demoduladores que se utilizan en una gran cantidad de áreas
diferentes. Estos circuitos no solo están hechos de componentes discretos, sino
que más comúnmente se usan dentro de circuitos integrados que pueden
proporcionar una gran cantidad de funciones.

BIBLIOGRAFIA
https://www.electronics-notes.com/articles/radio/modulation/quadrature-amplitude-modulation-
types-8qam-16qam-32qam-64qam-128qam-256qam.php

PARA COMPLEMENTO

https://www.microwave-link.com/microwave/comparing-microwave-links-using-1024qam-
2048qam-4096qam/

https://www.rfwireless-world.com/Terminology/Difference-between-512QAM-vs-1024QAM-vs-
2048QAM-vs-4096QAM.html

https://answersdrive.com/what-is-64-qam-modulation-2630976

https://www.4gltemall.com/blog/qam-2/
